Qui troverai tutte le parti e i disegni disponibili del 'Hikoki NV65AH'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

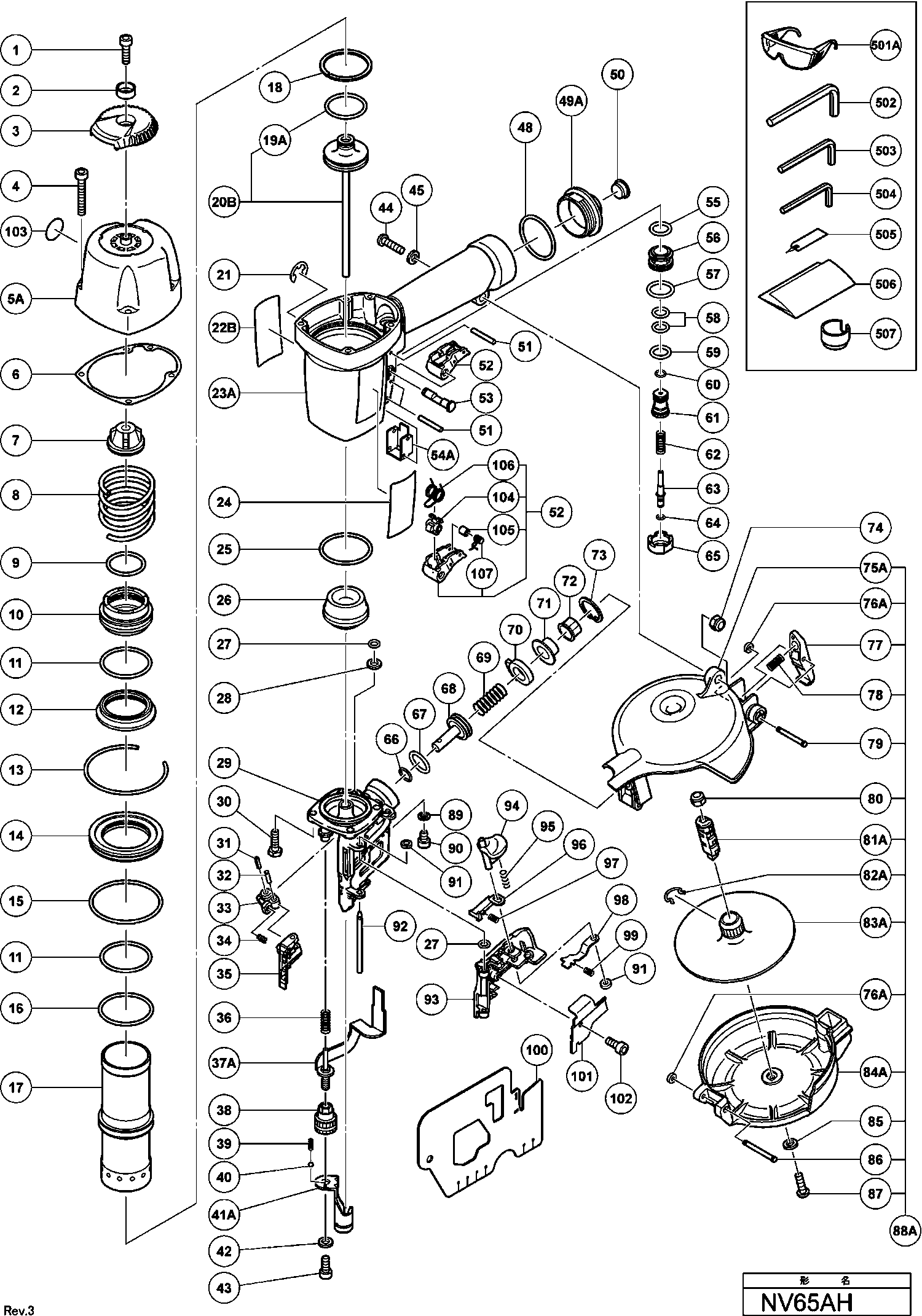

Disegno tecnico del modello Hikoki NV65AH
Elenco parti di ricambio del modello Hikoki NV65AH
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite esagonale M6x16 (10 pezzi) | ||||
| 1 | 949755 | 3.00 | 3.66 | |
| Piastra | ||||
| 2 | 880515 | 5.85 | 7.14 | |
| COPERTURA SUPERIORE | ||||
| 3 | 884332 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 949822 | |||
| Copertura di scarico (oro) | ||||
| 5A | 888013 | 16.50 | 20.13 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 6 | 880358 | 1.65 | 2.01 | |
| Gomma della valvola di scarico (a) (vecchio 880357 | ||||
| 7 | 881761 | 9.45 | 11.53 | |
| Molla della valvola di testa | ||||
| 8 | 880356 | 3.60 | 4.39 | |
| Anello O (s-34) | ||||
| 9 | 980879 | 1.05 | 1.28 | |
| Valvola principale Nv50ae | ||||
| 10 | 880354 | 37.95 | 46.30 | |
| Cilindro O-ring I.d. 44.7 (c) | ||||
| 11 | 878714 | 1.50 | 1.83 | |
| Gomma della valvola di testa (a) (vecchio 880355) | ||||
| 12 | 881760 | 4.50 | 5.49 | |
| Rondella elastica | ||||
| 13 | 880669 | 2.55 | 3.11 | |
| Piastra del Cilindro | ||||
| 14 | 880667 | 22.28 | 27.18 | |
| Anello del cilindro O-ring 1.d.63.1 | ||||
| 15 | 877312 | 1.95 | 2.38 | |
| O-ring (p-46) | ||||
| 16 | 878716 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 17 | 880668 | 69.99 | 85.38 | |
| Anello del pistone | ||||
| 18 | 878691 | 21.31 | 26.00 | |
| Anello O interno 34.2 | ||||
| 19 | 880311 | 1.65 | 2.01 | |
| O-ring (i.d 34.7) | ||||
| 19A | 882685 | 1.65 | 2.01 | |
| Assemblea del pistone | ||||
| 20B | 888026 | 33.00 | 40.26 | |
| Anello di ritenzione D6 | ||||
| 21 | 955479 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22C | 888957 | |||
| TELAIO | ||||
| 23A | 882672 | 110.83 | 135.21 | |
| Anello O (s-44) | ||||
| 25 | 880362 | 1.04 | 1.27 | |
| Paracolpi del pistone | ||||
| 26 | 882676 | 12.15 | 14.82 | |
| Anello O (p-4) | ||||
| 27 | 874436 | 1.05 | 1.28 | |
| Rondella | ||||
| 28 | 878279 | 1.05 | 1.28 | |
| NASO | ||||
| 29 | 882677 | 314.88 | 384.15 | |
| Bullone ad alta tensione Nylock M6x20 | ||||
| 30 | 880675 | 4.05 | 4.94 | |
| Spinotto D4x14 (10 Pezzi) | ||||
| 31 | 949770 | 2.55 | 3.11 | |
| Rullino ad aghi | ||||
| 32 | 880659 | 1.05 | 1.28 | |
| Braccio per meccanismo di alimentazione | ||||
| 33 | 878132 | 40.84 | 49.82 | |
| Molla per meccanismo di alimentazione | ||||
| 34 | 878340 | 1.05 | 1.28 | |
| Meccanismo di alimentazione | ||||
| 35 | 882671 | 23.93 | 29.19 | |
| Molla per meccanismo di controllo | ||||
| 36 | 880380 | 3.75 | 4.58 | |
| Molla di sicurezza | ||||
| 36 | 880080 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37A | 888171 | |||
| Unità di regolazione | ||||
| 38 | 880383 | 10.20 | 12.44 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 880175 | |||
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 40 | 959148 | 1.05 | 1.28 | |
| Leva di spinta (a) | ||||
| 41A | 888027 | 4.65 | 5.67 | |
| Rondella | ||||
| 42 | 880081 | 1.04 | 1.27 | |
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 43 | 949657 | 3.00 | 3.66 | |
| Vite a macchina M5x20 (nero) | ||||
| 44 | 302196 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45 | 876205 | |||
| O-ring (i.d. 37.2) | ||||
| 48 | 880183 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 49A | 888014 | 5.85 | 7.14 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 50 | 872035 | 1.04 | 1.27 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 51 | 949865 | 2.55 | 3.11 | |
| Grilletto (a) | ||||
| 52 | 881779 | 65.18 | 79.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 881952 | |||
| Guida della leva di spinta (vecchio 880361) | ||||
| 54A | 884336 | 3.30 | 4.03 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 55 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 56 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 57 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 58 | 878925 | 1.05 | 1.28 | |
| O-Ring (I.D.11) | ||||
| 59 | 878887 | 1.65 | 2.01 | |
| O-RING (S-4) | ||||
| 60 | 981317 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 61 | 880672 | 32.18 | 39.25 | |
| Molla del Pistone | ||||
| 62 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 63 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 64 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 65 | 880671 | 23.65 | 28.85 | |
| Anello O (p-9) | ||||
| 66 | 872645 | 1.65 | 2.01 | |
| Anello O (p-21) | ||||
| 67 | 880330 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 68 | 882673 | 18.43 | 22.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 878603 | |||
| SMORZATORE (VECCHIO 880367) | ||||
| 70A | 889339 | 1.20 | 1.46 | |
| Copertura del Pistone di Alimentazione | ||||
| 71 | 880331 | 3.15 | 3.84 | |
| Boccola del caricatore | ||||
| 72 | 878305 | 1.04 | 1.27 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 73 | 939555 | 4.35 | 5.31 | |
| Dado in Nylon M5 | ||||
| 74 | 877371 | 1.05 | 1.28 | |
| MAGAZZINO SA | ||||
| 75A | 880335 | 14.99 | 18.28 | |
| Anello per albero | ||||
| 76A | 877826 | 2.55 | 3.11 | |
| Fermo caricatore | ||||
| 77 | 880336 | 2.40 | 2.93 | |
| Molla di arresto | ||||
| 78 | 880337 | 1.05 | 1.28 | |
| Spinotto D4x35.5 | ||||
| 79 | 880338 | 12.45 | 15.19 | |
| Dado di nylon M4 | ||||
| 80 | 876465 | 1.05 | 1.28 | |
| Albero del supporto | ||||
| 81A | 882675 | 6.45 | 7.87 | |
| Molla a cricchetto | ||||
| 82A | 885543 | 1.80 | 2.20 | |
| Porta-chiodo | ||||
| 83A | 880665 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84A | 882682 | |||
| Anello M4 (10 pezzi) | ||||
| 85 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 880341 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 949230 | |||
| Magazzino Completo | ||||
| 88A | 882674 | 52.53 | 64.08 | |
| MANICOTTO (B) | ||||
| 89 | 878337 | 3.00 | 3.66 | |
| Vite a testa esagonale M5x12 (vecchio 949766z, 10 | ||||
| 90 | 949766 | 2.40 | 2.93 | |
| Anello per albero | ||||
| 91 | 880319 | 1.65 | 2.01 | |
| Albero di guida per chiodi | ||||
| 92 | 880658 | 8.40 | 10.25 | |
| ASTA | ||||
| 93 | 882678 | 49.64 | 60.56 | |
| Blocco guida Nv50ae | ||||
| 94 | 886107 | 5.10 | 6.22 | |
| Molla (vecchio 878308) | ||||
| 95 | 880446 | 1.35 | 1.65 | |
| Fermo per chiodi (a) | ||||
| 96 | 882679 | 15.26 | 18.62 | |
| Molla (f) | ||||
| 97 | 301631 | 1.04 | 1.27 | |
| Blocca-unghie | ||||
| 98 | 882680 | 3.30 | 4.03 | |
| Molla | ||||
| 99 | 880494 | 2.40 | 2.93 | |
| COPERTINA | ||||
| 100 | 882683 | 4.80 | 5.86 | |
| Copertura per la guida dei chiodi | ||||
| 101 | 882681 | 4.80 | 5.86 | |
| Vite a brugola Nylock M4x10 | ||||
| 102 | 880413 | 1.05 | 1.28 | |
| Etichetta di avvertimento (a) | ||||
| 103 | 883513 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 882983 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 882984 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 882985 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 107 | 882986 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 881976 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 882414 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 878344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 880517 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 881973 | |||
| Grasso (attolub No.2) 500g | ||||
| 604 | 317918 | 32.18 | 39.25 | |
| Nastro di presa (vecchio 880349) | ||||
| 605 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606A | 888213 | |||
| Set di pezzi appendibili | ||||
| 607 | 888097 | 492.94 | 601.38 | |
