Qui troverai tutte le parti e i disegni disponibili di “Hikoki NV65AF3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

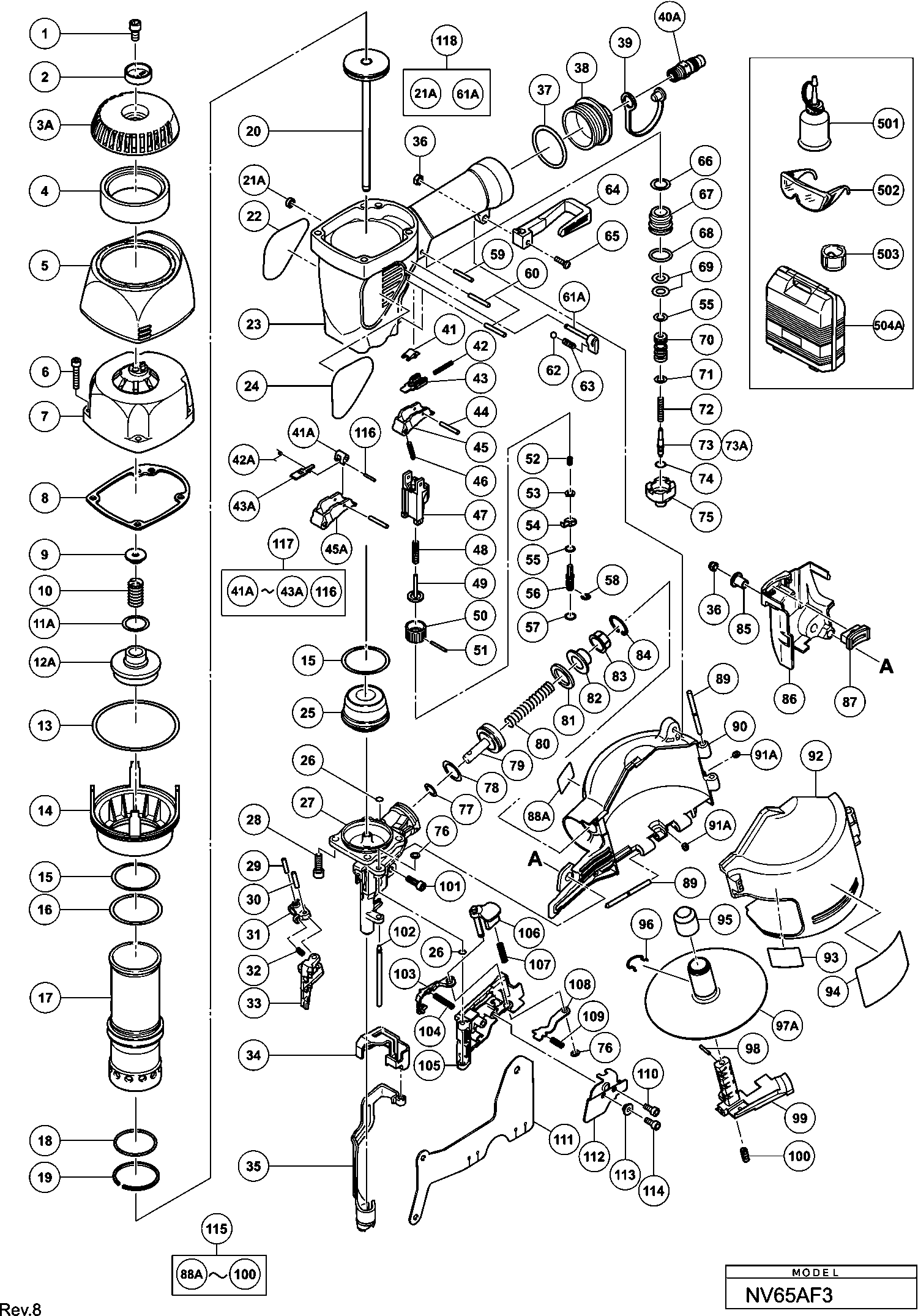

Disegni tecnici di Hikoki NV65AF3
Elenco parti di Hikoki NV65AF3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 1 | 949657 | 3.00 | 3.66 | |
| PIASTRA | ||||
| 2 | 882919 | 2.82 | 3.44 | |
| COPERTURA SUPERIORE | ||||
| 3A | 882917 | 9.90 | 12.08 | |
| SILENZIATORE | ||||
| 4 | 882918 | 13.65 | 16.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 882916 | |||
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 6 | 949662 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 882911 | |||
| Guarnizione (a) Cm12y | ||||
| 8 | 882915 | 4.80 | 5.86 | |
| Paracolpi di Testa | ||||
| 9 | 882914 | 6.60 | 8.05 | |
| Molla della valvola di testa | ||||
| 10 | 882913 | 6.75 | 8.24 | |
| Anello O (diametro interno 20,8) | ||||
| 11A | 883992 | 1.65 | 2.01 | |
| Valvola principale (vecchio 882912) | ||||
| 12A | 882927 | 14.10 | 17.20 | |
| Anello-O (s-70) | ||||
| 13 | 878863 | 2.40 | 2.93 | |
| Piastra del Cilindro | ||||
| 14 | 882910 | 6.45 | 7.87 | |
| O-ring (s-46) | ||||
| 15 | 882874 | 1.65 | 2.01 | |
| O-ring (1ap-48) | ||||
| 16 | 877368 | 1.95 | 2.38 | |
| CILINDRO | ||||
| 17 | 882909 | 74.25 | 90.58 | |
| O-ring del pistone | ||||
| 18 | 882871 | 1.80 | 2.20 | |
| Anello del pistone | ||||
| 19 | 882872 | 27.78 | 33.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 882870 | |||
| Anello per albero | ||||
| 21A | 886669 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 883857 | |||
| Paracolpi del pistone | ||||
| 25 | 882873 | 22.00 | 26.84 | |
| Anello O (p-4) | ||||
| 26 | 874436 | 1.05 | 1.28 | |
| Naso Nv65af3 | ||||
| 27 | 882875 | 405.35 | 494.53 | |
| Bullone ad alta tensione Nylock M6x20 | ||||
| 28 | 880675 | 4.05 | 4.94 | |
| Roll Pin D4x16 (10 pezzi) | ||||
| 29 | 949497 | 2.55 | 3.11 | |
| Rullino ad aghi | ||||
| 30 | 880659 | 1.05 | 1.28 | |
| Braccio per meccanismo di alimentazione | ||||
| 31 | 878132 | 40.84 | 49.82 | |
| Molla per meccanismo di alimentazione | ||||
| 32 | 882924 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 883785 | |||
| Copertura della Leva di Spinta (b) | ||||
| 34 | 882900 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 882884 | |||
| Dado in Nylon M5 | ||||
| 36 | 877371 | 1.05 | 1.28 | |
| O-ring (i.d. 37.2) | ||||
| 37 | 880183 | 1.05 | 1.28 | |
| Tappo (vecchio 880182) | ||||
| 38 | 883177 | 33.00 | 40.26 | |
| Copertura Antipolvere | ||||
| 39 | 877914 | 1.95 | 2.38 | |
| INNESTO ARIA PT 1/4 | ||||
| 40A | 874782 | 4.92 | 6.00 | |
| Pezzo del Grilletto | ||||
| 41 | 882896 | 1.65 | 2.01 | |
| Pezzo di innesco (c) | ||||
| 41A | 886626 | 1.80 | 2.20 | |
| Molla, acciaio non arrugginito | ||||
| 42 | 882897 | 1.65 | 2.01 | |
| Molla del grilletto | ||||
| 42A | 886627 | 1.80 | 2.20 | |
| Braccio del grilletto | ||||
| 43 | 882895 | 28.05 | 34.22 | |
| Braccio di innesco (c) | ||||
| 43A | 886625 | 13.35 | 16.29 | |
| Perno a rulli D2.5x16 | ||||
| 44 | 881951 | 1.80 | 2.20 | |
| GRILLETTO | ||||
| 45 | 882894 | 3.30 | 4.03 | |
| Interruttore | ||||
| 45A | 886623 | 3.45 | 4.21 | |
| Molla del grilletto | ||||
| 46 | 883759 | 3.30 | 4.03 | |
| Guida alla Leva di Spinta | ||||
| 47 | 882885 | 6.45 | 7.87 | |
| Molla del Leva di Spinta | ||||
| 48 | 882892 | 5.10 | 6.22 | |
| LEVA DI SPINTA (C) | ||||
| 49 | 882891 | 18.15 | 22.14 | |
| REGOLATORE | ||||
| 50 | 882889 | 3.45 | 4.21 | |
| Spinotto a rullo D2x16 | ||||
| 51 | 880093 | 1.04 | 1.27 | |
| Molla regolatrice | ||||
| 52 | 882890 | 1.65 | 2.01 | |
| Piastra di regolazione | ||||
| 53 | 882887 | 3.30 | 4.03 | |
| Piastra regolabile | ||||
| 54 | 882886 | 3.30 | 4.03 | |
| O-RING (S-4) | ||||
| 55 | 981317 | 1.05 | 1.28 | |
| LEVA DI SPINTA (B) | ||||
| 56 | 882888 | 17.33 | 21.14 | |
| Anello-O (s-5) | ||||
| 57 | 872822 | 3.00 | 3.66 | |
| ANELLO FERMATORE | ||||
| 58 | 872971 | 1.05 | 1.28 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 59 | 949864 | 1.65 | 2.01 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 60 | 949865 | 2.55 | 3.11 | |
| Pulsante di blocco | ||||
| 61A | 886727 | 3.45 | 4.21 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 62 | 959148 | 1.05 | 1.28 | |
| Molla di blocco | ||||
| 63 | 882923 | 1.80 | 2.20 | |
| GANCIO | ||||
| 64 | 883763 | 4.80 | 5.86 | |
| Vite a macchina M5x35 (nero) | ||||
| 65 | 302197 | 1.05 | 1.28 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 66 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 67 | 882925 | 18.01 | 21.98 | |
| O-RING (S-18) | ||||
| 68 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 69 | 878925 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 70 | 880672 | 32.18 | 39.25 | |
| O-Ring (I.D.11) | ||||
| 71 | 878887 | 1.65 | 2.01 | |
| Molla del Pistone | ||||
| 72 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 73 | 882921 | 15.54 | 18.96 | |
| Pistone (A) | ||||
| 73A | 886622 | 16.23 | 19.79 | |
| Anello O (I.D.1.8) | ||||
| 74 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 75 | 882920 | 29.56 | 36.07 | |
| Anello per albero | ||||
| 76 | 880319 | 1.65 | 2.01 | |
| Anello O (p-9) | ||||
| 77 | 872645 | 1.65 | 2.01 | |
| Anello O (p-21) | ||||
| 78 | 880330 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 79 | 882673 | 18.43 | 22.48 | |
| Molla | ||||
| 80 | 882883 | 1.80 | 2.20 | |
| Anello di smorzamento | ||||
| 81 | 877711 | 1.95 | 2.38 | |
| Copertura del Pistone di Alimentazione | ||||
| 82 | 880331 | 3.15 | 3.84 | |
| Boccola del caricatore | ||||
| 83 | 878305 | 1.04 | 1.27 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 84 | 939555 | 4.35 | 5.31 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 85 | 882907 | 3.30 | 4.03 | |
| COPERCHIO DELLA LEVA DI SPINTA (A) | ||||
| 86 | 882899 | 4.20 | 5.12 | |
| PIASTRA DI PROTEZIONE (B) | ||||
| 87 | 882901 | 2.46 | 3.00 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 88A | 884070 | 1.65 | 2.01 | |
| SPINA | ||||
| 89 | 881825 | 3.00 | 3.66 | |
| RIVISTA | ||||
| 90 | 882903 | 22.00 | 26.84 | |
| Anello per albero | ||||
| 91A | 877826 | 2.55 | 3.11 | |
| COPERTINA DEL MAGAZINE | ||||
| 92 | 882904 | 18.01 | 21.98 | |
| Tappo di supporto (a) | ||||
| 95 | 881003 | 2.40 | 2.93 | |
| Molla a cricchetto | ||||
| 96 | 880398 | 7.65 | 9.33 | |
| Supporto per chiodi (vecchio 882906) | ||||
| 97A | 885683 | 24.75 | 30.20 | |
| Supporto per chiodi (vecchio 882906) | ||||
| 97B | 885683 | 24.75 | 30.20 | |
| Spinotto del rullo D2.5x12 | ||||
| 98 | 878791 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 882905 | |||
| Albero del supporto | ||||
| 99A | 889509 | 1.80 | 2.20 | |
| Molla, acciaio non arrugginito | ||||
| 100 | 881826 | 1.05 | 1.28 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 101 | 949757 | 3.00 | 3.66 | |
| Albero di guida per chiodi | ||||
| 102 | 880658 | 8.40 | 10.25 | |
| Fermo per chiodi (a) | ||||
| 103 | 883783 | 67.79 | 82.70 | |
| ANELLO FERMA-CHIODO | ||||
| 104 | 882878 | 14.90 | 18.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 883786 | |||
| Blocco guida Nv50ae | ||||
| 106 | 886107 | 5.10 | 6.22 | |
| Molla (vecchio 878308) | ||||
| 107 | 880446 | 1.35 | 1.65 | |
| Blocca-unghie | ||||
| 108 | 882680 | 3.30 | 4.03 | |
| Molla | ||||
| 109 | 880494 | 2.40 | 2.93 | |
| Vite a brugola Nylock M4x10 | ||||
| 110 | 880413 | 1.05 | 1.28 | |
| COPERTINA | ||||
| 111 | 882880 | 4.80 | 5.86 | |
| Copertura per la guida dei chiodi | ||||
| 112 | 883784 | 4.80 | 5.86 | |
| MANICOTTO (B) | ||||
| 113 | 882881 | 3.30 | 4.03 | |
| Vite a brugola Hd M4x12 | ||||
| 114 | 880630 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 115 | 882926 | |||
| Spillo rotante D1.6x10 | ||||
| 116 | 886228 | 1.80 | 2.20 | |
| Ass'y del Braccio di Scatto | ||||
| 117 | 886624 | 16.78 | 20.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 118 | 888728 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Cappuccio del naso (a) | ||||
| 503 | 880678 | 4.20 | 5.12 | |
| Non più disponibile, nessuna sostituzione | ||||
| 504A | 886432 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504B | 888666 | |||
| NASTRO ANTISCIVOLO | ||||
| 601 | 880408 | 11.10 | 13.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
