Qui troverai tutte le parti e i disegni disponibili del 'Hikoki NV65AC'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

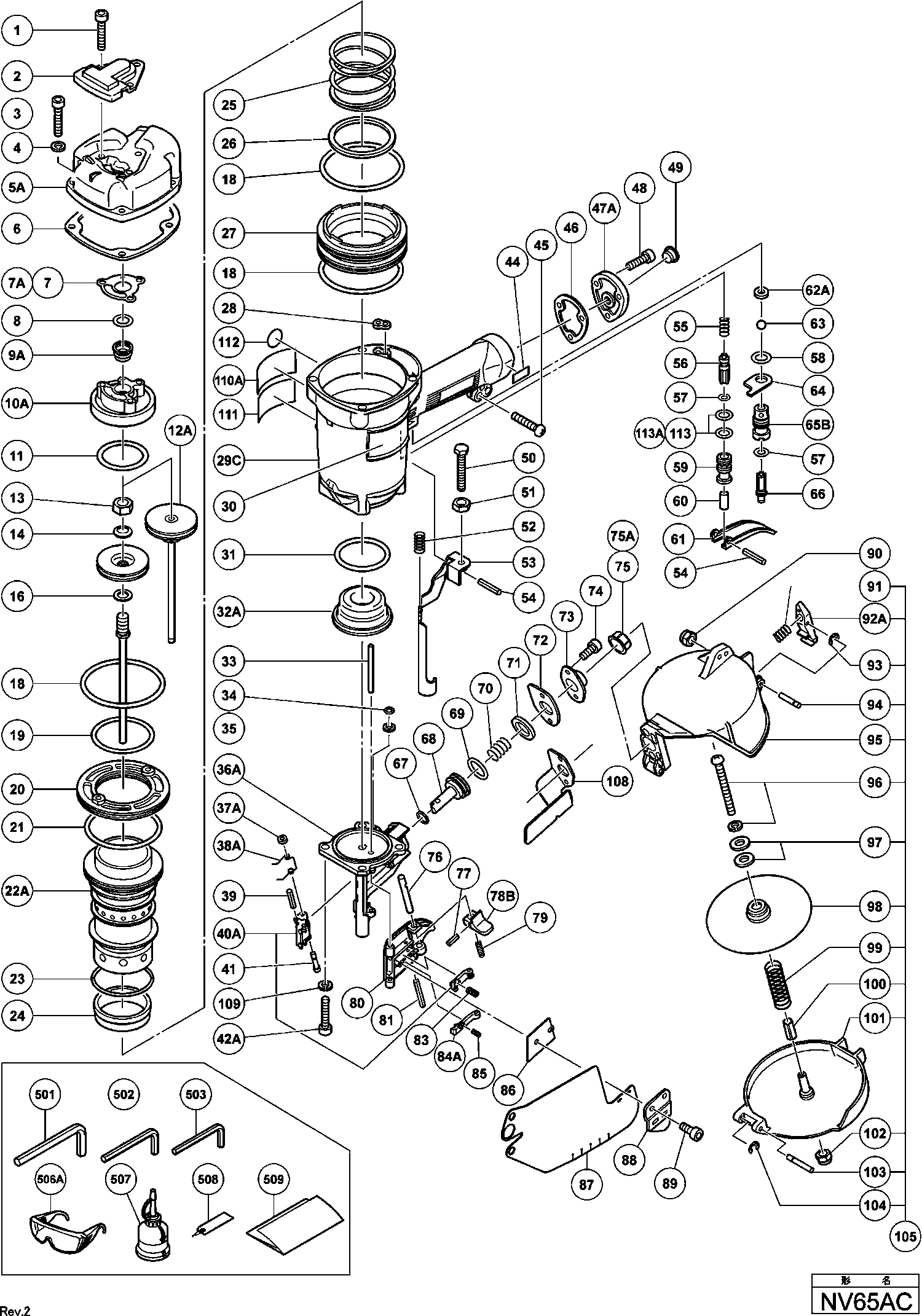

Disegno tecnico del modello Hikoki NV65AC
Elenco parti di ricambio del modello Hikoki NV65AC
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 1 | 949660 | 3.30 | 4.03 | |
| Piastra di copertura | ||||
| 2 | 877330 | 3.90 | 4.76 | |
| Vite esagonale incassata M6x25 (10 pezzi) | ||||
| 3 | 949652 | 3.30 | 4.03 | |
| Rondella di molla M6 (vecchio 949455z, 10 pezzi) | ||||
| 4 | 949455 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5A | 877812 | |||
| Piastra di tenuta (b) Cm 12y | ||||
| 6 | 877325 | 4.50 | 5.49 | |
| Imballaggio (c) | ||||
| 7 | 877326 | 2.40 | 2.93 | |
| Guarnizione (c) | ||||
| 7A | 877854 | 2.40 | 2.93 | |
| Valvola di sfiato anello-O | ||||
| 8 | 872821 | 3.00 | 3.66 | |
| Valvola di sfiato | ||||
| 9A | 878417 | 5.85 | 7.14 | |
| Cappuccio per pennino di percussione | ||||
| 10A | 877852 | 35.06 | 42.78 | |
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12A | 878309 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 878280 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 878271 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 878272 | |||
| O-ring (s-90) | ||||
| 18 | 877316 | 2.55 | 3.11 | |
| Anello del cilindro O-ring 1.d.63.1 | ||||
| 19 | 877312 | 1.95 | 2.38 | |
| Piastra del Cilindro | ||||
| 20 | 877318 | 20.49 | 24.99 | |
| Anello del cilindro O-ring 1.d.79.3mm | ||||
| 21 | 877313 | 1.95 | 2.38 | |
| Cilindro (vecchio 877810) | ||||
| 22A | 884068 | 49.64 | 60.56 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 23 | 877314 | 1.95 | 2.38 | |
| Anello del cilindro | ||||
| 24A | 886483 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 25 | 877321 | |||
| Rondella | ||||
| 26 | 877322 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 877310 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 877813 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 877315 | |||
| PARAURTI | ||||
| 32A | 878303 | 35.06 | 42.78 | |
| Albero di guida per chiodi | ||||
| 33 | 877823 | 8.70 | 10.61 | |
| Anello O (p-4) | ||||
| 34 | 874436 | 1.05 | 1.28 | |
| Rondella | ||||
| 35 | 878279 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36A | 878304 | |||
| Anello per albero | ||||
| 37A | 877826 | 2.55 | 3.11 | |
| Molla per meccanismo di alimentazione | ||||
| 38A | 877851 | 3.00 | 3.66 | |
| Roll Pin D3x16 (10 pezzi) | ||||
| 39 | 949496 | 1.65 | 2.01 | |
| Meccanismo di alimentazione (vecchio 877824) | ||||
| 40A | 877856 | 43.86 | 53.51 | |
| Albero del meccanismo di alimentazione | ||||
| 41 | 877825 | 9.60 | 11.71 | |
| Bullone a testa esagonale Nylock M8x25 | ||||
| 42A | 880810 | 1.05 | 1.28 | |
| Vite a Macchina M5X25 (10 Pezzi) | ||||
| 45 | 949243 | 1.35 | 1.65 | |
| Imballaggio (d) | ||||
| 46 | 877331 | 1.05 | 1.28 | |
| Cappuccio (vecchio 877367z) | ||||
| 47A | 878311 | 10.65 | 12.99 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 48 | 949658 | 1.80 | 2.20 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 49 | 872035 | 1.04 | 1.27 | |
| Bolt di sicurezza | ||||
| 50 | 875650 | 1.05 | 1.28 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 51 | 949555 | 1.05 | 1.28 | |
| Molla | ||||
| 52 | 877365 | 1.95 | 2.38 | |
| Molla | ||||
| 52 | 878423 | 1.05 | 1.28 | |
| Leva di Spinta | ||||
| 53 | 877817 | 55.41 | 67.60 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 54 | 949866 | 3.60 | 4.39 | |
| Molla del pistone | ||||
| 55 | 875643 | 1.05 | 1.28 | |
| Pistone (A) | ||||
| 56 | 878122 | 2.40 | 2.93 | |
| Anello O | ||||
| 57 | 874820 | 1.65 | 2.01 | |
| Anello O (s-12) | ||||
| 58 | 875638 | 1.65 | 2.01 | |
| Boccola della valvola | ||||
| 59 | 878266 | 16.50 | 20.13 | |
| Pistone di sicurezza (b) | ||||
| 60 | 875642 | 8.70 | 10.61 | |
| Manico dell'interruttore | ||||
| 61 | 876203 | 2.55 | 3.11 | |
| Imballaggio della valvola | ||||
| 62B | 888151 | 1.04 | 1.27 | |
| Pallina di uretano (b) D7.14 | ||||
| 63 | 875645 | 3.90 | 4.76 | |
| Piastra della valvola | ||||
| 64 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 65B | 877335 | 12.60 | 15.37 | |
| Pistone del grilletto | ||||
| 66 | 878121 | 1.65 | 2.01 | |
| Anello O (p-9) | ||||
| 67 | 872645 | 1.65 | 2.01 | |
| Pistone di alimentazione | ||||
| 68 | 877709 | 17.33 | 21.14 | |
| O-ring (p-22) | ||||
| 69 | 876796 | 1.05 | 1.28 | |
| Molla | ||||
| 70 | 877144 | 1.65 | 2.01 | |
| Anello di smorzamento | ||||
| 71 | 877711 | 1.95 | 2.38 | |
| Copertura del Pistone di Alimentazione | ||||
| 73 | 877713 | 2.55 | 3.11 | |
| Blocco sigillo Hd. Vite a brugola M5x10 | ||||
| 74 | 877839 | 1.05 | 1.28 | |
| Boccola del caricatore | ||||
| 75 | 878305 | 1.04 | 1.27 | |
| Boccola del caricatore | ||||
| 75A | 877479 | 1.65 | 2.01 | |
| Albero di blocco | ||||
| 76 | 877820 | 3.30 | 4.03 | |
| Spina D3x10 (10 pezzi) | ||||
| 77 | 949776 | 2.40 | 2.93 | |
| Blocco guida Nv45ab2 | ||||
| 78B | 326774 | 7.05 | 8.60 | |
| Molla, acciaio non arrugginito | ||||
| 79 | 877372 | 2.40 | 2.93 | |
| ASTA | ||||
| 80 | 877834 | 64.49 | 78.67 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 81 | 949865 | 2.55 | 3.11 | |
| Molla di arresto principale | ||||
| 83 | 876681 | 1.65 | 2.01 | |
| Fermo per unghia sub | ||||
| 84A | 877819 | 23.93 | 29.19 | |
| Molla di arresto secondaria | ||||
| 85 | 877468 | 1.05 | 1.28 | |
| Copertura per la guida dei chiodi | ||||
| 86 | 877469 | 1.05 | 1.28 | |
| Piastra di Protezione | ||||
| 87 | 877822 | 7.95 | 9.70 | |
| Piastra di copertura | ||||
| 88 | 877471 | 1.95 | 2.38 | |
| Blocco sigillo Hd. Vite a brugola M4x8 | ||||
| 89 | 877838 | 1.05 | 1.28 | |
| Dado in Nylon M5 | ||||
| 90 | 877371 | 1.05 | 1.28 | |
| Anello a Molla | ||||
| 91 | 877149 | 1.05 | 1.28 | |
| Fermaglio | ||||
| 92A | 880146 | 1.95 | 2.38 | |
| ANELLO FERMATORE | ||||
| 93 | 872971 | 1.05 | 1.28 | |
| Fermo Pin (vecchio 878951) | ||||
| 94 | 877150 | 2.55 | 3.11 | |
| MAGAZZINO SA | ||||
| 95 | 878274 | 19.39 | 23.65 | |
| Vite per macchine M4x40 | ||||
| 96 | 986120 | 1.05 | 1.28 | |
| Rondella di spinta | ||||
| 97 | 875249 | 1.35 | 1.65 | |
| Porta-chiodo | ||||
| 98 | 878275 | 22.83 | 27.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 878276 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 878278 | |||
| Coperchio del caricatore | ||||
| 101 | 878277 | 7.95 | 9.70 | |
| Dado di nylon M4 | ||||
| 102 | 876465 | 1.05 | 1.28 | |
| Perno Di Pivot | ||||
| 103 | 877832 | 4.50 | 5.49 | |
| Anello di ritenzione D4 | ||||
| 104 | 968643 | 1.95 | 2.38 | |
| Magazzino Completo | ||||
| 105 | 878273 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 880060 | |||
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 109 | 949457 | 1.05 | 1.28 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 110A | 884070 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 111 | 878183 | |||
| Etichetta di avvertimento (a) | ||||
| 112 | 883513 | 1.65 | 2.01 | |
| Anello O (s-12) | ||||
| 113 | 875638 | 1.65 | 2.01 | |
| Anello O (i.d 10.7) | ||||
| 113A | 884112 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506A | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 877153 | |||
| Etichetta di precauzione | ||||
| 508 | 882413 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 882414 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 876762 | |||
| Corpo (b) (vecchio 877362) | ||||
| 602 | 877835 | 245.03 | 298.93 | |
| Nastro di presa (vecchio 880349) | ||||
| 603 | 881768 | 5.25 | 6.40 | |
| Grasso (attolub No.2) 500g | ||||
| 605 | 317918 | 32.18 | 39.25 | |
| Set di pezzi appendibili | ||||
| 606 | 888098 | 522.78 | 637.79 | |
