Qui troverai tutte le parti e i disegni disponibili di “Hikoki NV50AG2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

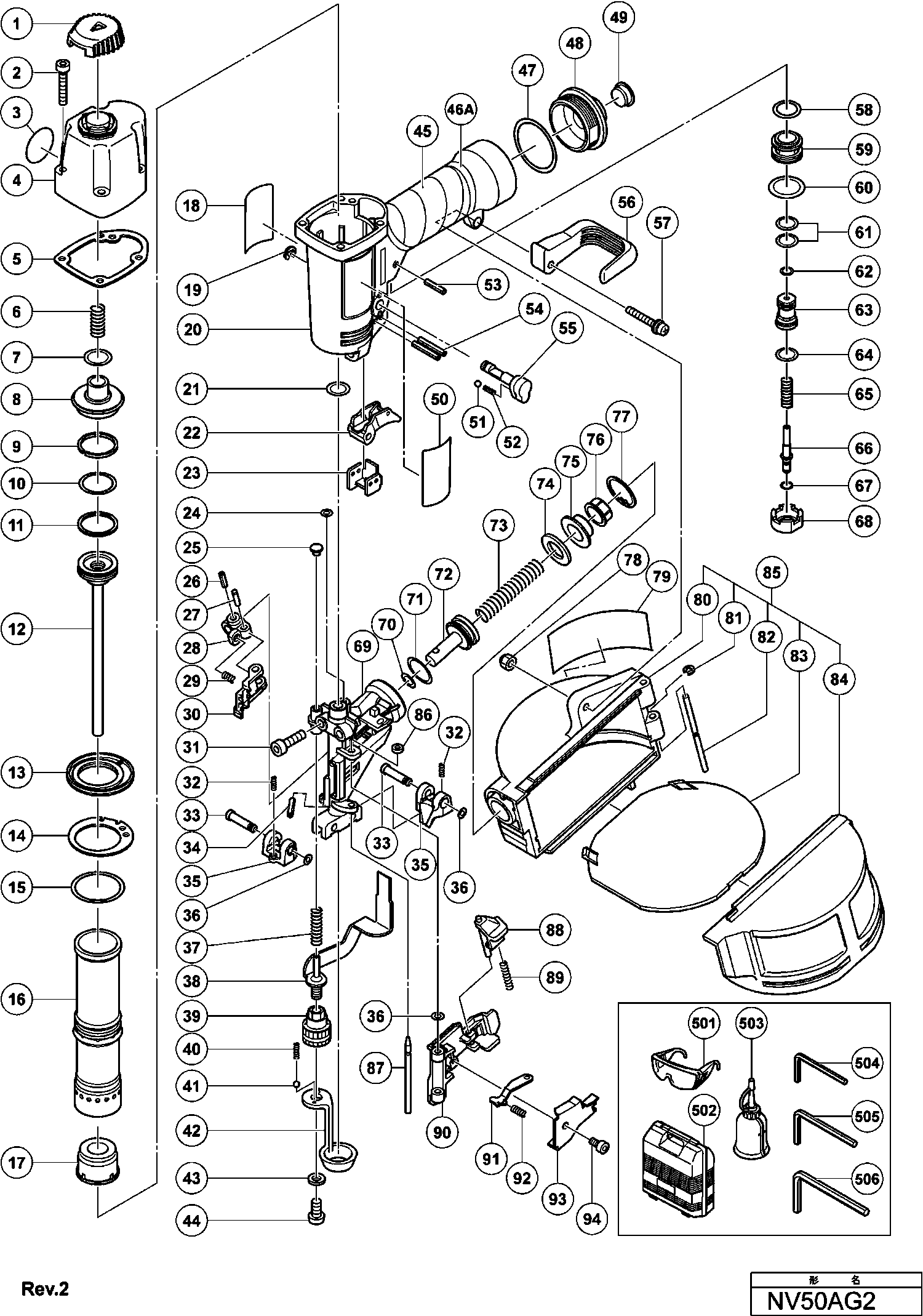

Disegni tecnici di Hikoki NV50AG2
Elenco parti di Hikoki NV50AG2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| CAPPELLO | ||||
| *48 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| *48 | 880379 | 28.05 | 34.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *502 | 880444 | |||
| Coperchio del Tappo H90sc/se | ||||
| 1 | 880191 | 7.05 | 8.60 | |
| VITE A ESAGONO INCASSATO M5 X 35 (10 PEZZI) | ||||
| 2 | 949822 | 2.10 | 2.56 | |
| Etichetta di avvertimento (a) | ||||
| 3 | 883513 | 1.65 | 2.01 | |
| Cappuccio di scarico | ||||
| 4 | 880441 | 71.09 | 86.73 | |
| Guarnizione (a) Cm12y | ||||
| 5 | 880196 | 1.65 | 2.01 | |
| Molla della valvola di testa | ||||
| 6 | 880190 | 2.55 | 3.11 | |
| Anello O | ||||
| 7 | 878600 | 1.05 | 1.28 | |
| Valvola dell'aria (a) | ||||
| 8 | 880410 | 14.70 | 17.93 | |
| Anello del pistone | ||||
| 9 | 878596 | 14.70 | 17.93 | |
| O-ring del pistone | ||||
| 10 | 880195 | 1.05 | 1.28 | |
| Tamponi (a) | ||||
| 11 | 880867 | 3.30 | 4.03 | |
| PISTONE | ||||
| 12 | 882101 | 136.13 | 166.07 | |
| Guarnizione del cilindro | ||||
| 13 | 881103 | 3.60 | 4.39 | |
| Anello del cilindro | ||||
| 14 | 880187 | 4.20 | 5.12 | |
| Anello O (p-32) | ||||
| 15 | 986374 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 16 | 880402 | 49.64 | 60.56 | |
| Paracolpi del pistone | ||||
| 17 | 880403 | 12.90 | 15.74 | |
| ETICHETTA DI AVVERTENZA | ||||
| 18 | 881128 | 1.38 | 1.68 | |
| Anello di ritenzione D6 | ||||
| 19 | 955479 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 20 | 885251 | 201.16 | 245.42 | |
| Gruppo corpo | ||||
| 20 | 882104 | 158.24 | 193.05 | |
| Anello O (s-12) | ||||
| 21 | 875638 | 1.65 | 2.01 | |
| Grilletto (a) | ||||
| 22 | 880674 | 11.85 | 14.46 | |
| GUIDA DELLA LEVA DI SPINTA | ||||
| 23 | 880194 | 3.72 | 4.54 | |
| Anello-O (1ap-3) | ||||
| 24 | 873093 | 1.05 | 1.28 | |
| ARRESTO | ||||
| 25 | 880176 | 4.56 | 5.56 | |
| Spinotto D4x14 (10 Pezzi) | ||||
| 26 | 949770 | 2.55 | 3.11 | |
| Rullo ad ago | ||||
| 27 | 983545 | 1.05 | 1.28 | |
| Braccio per meccanismo di alimentazione | ||||
| 28 | 878132 | 40.84 | 49.82 | |
| Molla per meccanismo di alimentazione | ||||
| 29 | 878340 | 1.05 | 1.28 | |
| Meccanismo di alimentazione | ||||
| 30 | 880433 | 35.48 | 43.28 | |
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 31 | 949660 | 3.30 | 4.03 | |
| Molla, acciaio non arrugginito | ||||
| 32 | 880447 | 1.05 | 1.28 | |
| Albero di guida | ||||
| 33 | 880443 | 9.90 | 12.08 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 34 | 949518 | 2.40 | 2.93 | |
| Guida verticale | ||||
| 35 | 880442 | 42.49 | 51.83 | |
| Anello O (p-4) | ||||
| 36 | 874436 | 1.05 | 1.28 | |
| MOLLA DELLA LEVA DI SPINTA | ||||
| 37 | 880204 | 4.56 | 5.56 | |
| LEVA DI SPINTA (B) | ||||
| 38 | 880171 | 46.75 | 57.04 | |
| Unità di regolazione | ||||
| 39 | 880383 | 10.20 | 12.44 | |
| MOLLA DI REGOLAZIONE | ||||
| 40 | 880175 | 1.00 | 1.22 | |
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 41 | 959148 | 1.05 | 1.28 | |
| Leva di spinta (a) | ||||
| 42 | 880434 | 67.10 | 81.86 | |
| Rondella | ||||
| 43 | 880081 | 1.04 | 1.27 | |
| VITE A ESAGONO INCASSATO M6X14 | ||||
| 44 | 878633 | 1.38 | 1.68 | |
| NASTRO ANTISCIVOLO | ||||
| 45 | 880408 | 11.10 | 13.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46A | 888213 | |||
| O-ring (i.d. 37.2) | ||||
| 47 | 880183 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 48 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| 48 | 880379 | 28.05 | 34.22 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 49 | 872035 | 1.04 | 1.27 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 51 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 52 | 982454 | 1.04 | 1.27 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 53 | 949518 | 2.40 | 2.93 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 54 | 949539 | 2.25 | 2.74 | |
| Pulsante di cambio (b) | ||||
| 55 | 880086 | 23.10 | 28.18 | |
| GANCIO | ||||
| 56 | 880560 | 2.34 | 2.85 | |
| Vite Macchina M5x30 Nera | ||||
| 57 | 880881 | 1.05 | 1.28 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 58 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 59 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 60 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 61 | 878925 | 1.05 | 1.28 | |
| O-RING (S-4) | ||||
| 62 | 981317 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 63 | 880672 | 32.18 | 39.25 | |
| O-Ring (I.D.11) | ||||
| 64 | 878887 | 1.65 | 2.01 | |
| Molla del Pistone | ||||
| 65 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 66 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 67 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 68 | 880671 | 23.65 | 28.85 | |
| NASO | ||||
| 69 | 880430 | 283.25 | 345.56 | |
| Anello O (p-9) | ||||
| 70 | 872645 | 1.65 | 2.01 | |
| Anello O (1ap-20) | ||||
| 71 | 944486 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 72 | 878579 | 13.89 | 16.94 | |
| MOLLA | ||||
| 73 | 880445 | 1.38 | 1.68 | |
| Anello di smorzamento | ||||
| 74 | 877711 | 1.95 | 2.38 | |
| Copertura del Pistone di Alimentazione | ||||
| 75 | 880331 | 3.15 | 3.84 | |
| Boccola del caricatore | ||||
| 76 | 878305 | 1.04 | 1.27 | |
| Anello di sicurezza D28 (10 pezzi) | ||||
| 77 | 939555 | 4.35 | 5.31 | |
| Dado in Nylon M5 | ||||
| 78 | 877371 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 79 | 878183 | |||
| Rivista Nv50ag | ||||
| 80 | 880436 | 10.95 | 13.36 | |
| ANELLO FERMATORE | ||||
| 81 | 872971 | 1.05 | 1.28 | |
| Perno Di Pivot | ||||
| 82 | 880439 | 7.05 | 8.60 | |
| Porta-chiodo | ||||
| 83 | 880438 | 7.05 | 8.60 | |
| COPERCHIO DEL CARICATORE | ||||
| 84 | 880437 | 6.30 | 7.69 | |
| Magazzino Completo | ||||
| 85 | 880435 | 37.95 | 46.30 | |
| Anello per albero | ||||
| 86 | 880319 | 1.65 | 2.01 | |
| ALBERO GUIDA CHIODI | ||||
| 87 | 880326 | 4.08 | 4.98 | |
| Blocco guida | ||||
| 88 | 878103 | 11.85 | 14.46 | |
| Molla (vecchio 878308) | ||||
| 89 | 880446 | 1.35 | 1.65 | |
| GUIDA | ||||
| 90 | 880431 | 64.79 | 79.04 | |
| Fermo per chiodi (b) | ||||
| 91 | 880164 | 2.55 | 3.11 | |
| Molla di bloccaggio | ||||
| 92 | 878575 | 1.05 | 1.28 | |
| Copertura per la guida dei chiodi | ||||
| 93 | 880432 | 6.15 | 7.50 | |
| Vite a brugola Nylock M4x10 | ||||
| 94 | 880413 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 882105 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 881012 | |||
