Qui troverai tutte le parti e i disegni disponibili di “Hikoki NV50AF3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

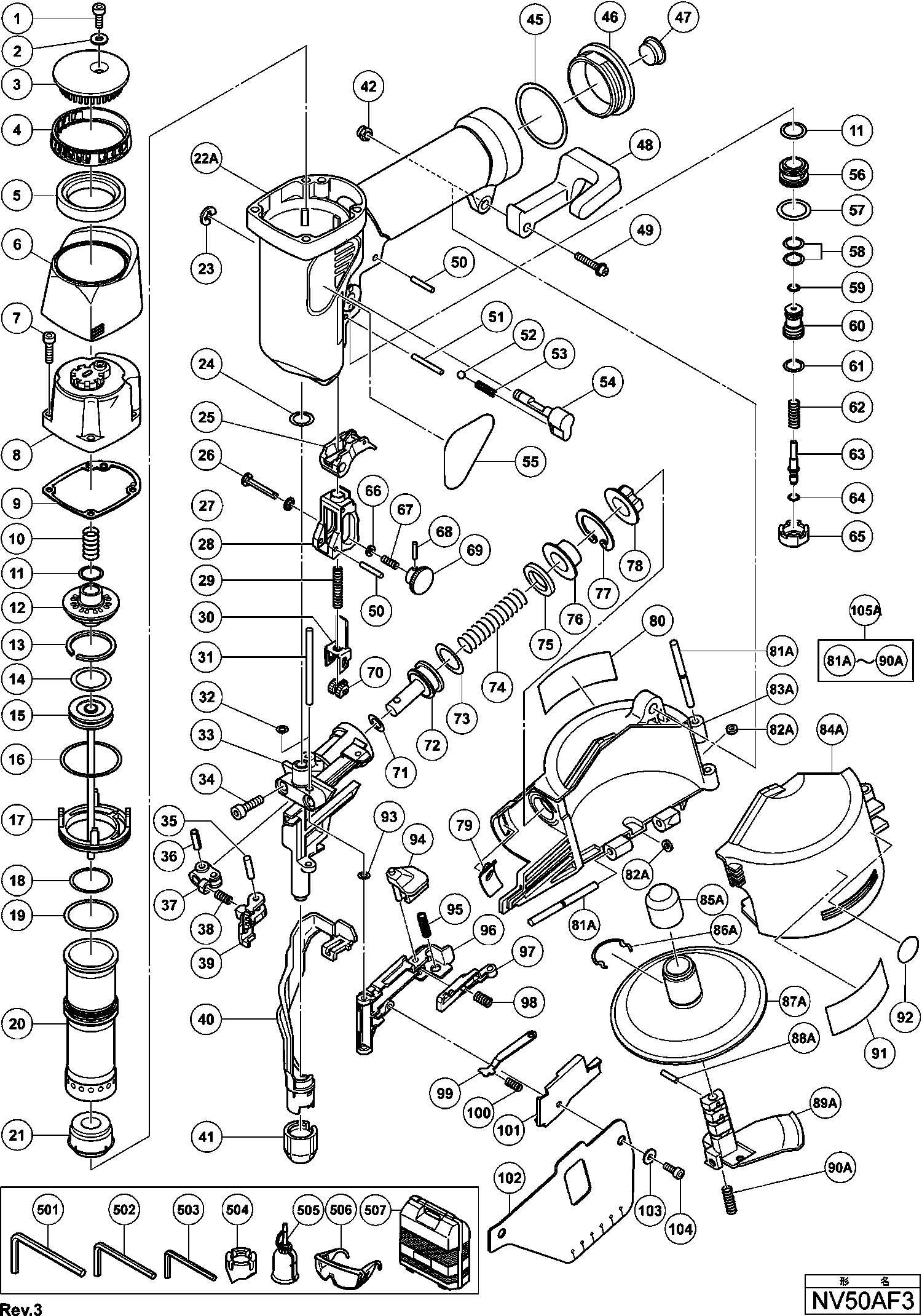

Disegni tecnici di Hikoki NV50AF3
Elenco parti di Hikoki NV50AF3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| CAPPELLO | ||||
| *46 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| *46 | 880379 | 28.05 | 34.22 | |
| INVOLUCRO | ||||
| *507 | 881849 | 43.18 | 52.68 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *6 | 881883 | |||
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 1 | 949819 | 2.55 | 3.11 | |
| Rondella di chiusura *td5-10-2* | ||||
| 2 | 944260 | 1.05 | 1.28 | |
| Coperchio superiore Sv12sd | ||||
| 3 | 881841 | 3.90 | 4.76 | |
| Anello guida aria | ||||
| 4 | 881840 | 3.90 | 4.76 | |
| SILENZIATORE | ||||
| 5 | 881835 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 881883 | |||
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 7 | 949757 | 3.00 | 3.66 | |
| Coperchio di scarico (vecchio 881880) | ||||
| 8 | 881865 | 64.21 | 78.34 | |
| Cappuccio di scarico | ||||
| 8 | 881879 | 64.21 | 78.34 | |
| Guarnizione (a) Cm12y | ||||
| 9 | 881839 | 1.05 | 1.28 | |
| Molla della valvola di testa | ||||
| 10 | 881851 | 3.00 | 3.66 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 11 | 877699 | 1.05 | 1.28 | |
| Valvola di testa (a) | ||||
| 12 | 881837 | 12.45 | 15.19 | |
| Anello del pistone | ||||
| 13 | 881834 | 18.43 | 22.48 | |
| ANELLO DEL PISTONE | ||||
| 14 | 881833 | 1.05 | 1.28 | |
| Pistone | ||||
| 15 | 881832 | 113.71 | 138.73 | |
| Anello O (1as-50) | ||||
| 16 | 990067 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 17 | 881831 | 4.50 | 5.49 | |
| Anello O (s-36) | ||||
| 18 | 984483 | 1.65 | 2.01 | |
| Cilindro O-ring | ||||
| 19 | 881864 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 20 | 881829 | 41.53 | 50.66 | |
| Paracolpi del pistone | ||||
| 21 | 881830 | 15.81 | 19.29 | |
| Montaggio del corpo | ||||
| 22A | 881878 | 145.89 | 177.98 | |
| Montaggio del corpo | ||||
| 22A | 881877 | 134.20 | 163.72 | |
| Anello di ritenzione D6 | ||||
| 23 | 955479 | 1.05 | 1.28 | |
| Anello O (s-12) | ||||
| 24 | 875638 | 1.65 | 2.01 | |
| Grilletto (a) | ||||
| 25 | 880674 | 11.85 | 14.46 | |
| Albero di regolazione | ||||
| 26 | 881846 | 7.65 | 9.33 | |
| Guida del lever di spinta | ||||
| 28 | 316389 | 3.30 | 4.03 | |
| Molla, acciaio non arrugginito | ||||
| 29 | 881882 | 2.25 | 2.74 | |
| LEVA DI SPINTA (B) | ||||
| 30 | 886099 | 12.00 | 14.64 | |
| Albero di guida per chiodi | ||||
| 31 | 881811 | 6.75 | 8.24 | |
| Anello-O (1ap-3) | ||||
| 32 | 873093 | 1.05 | 1.28 | |
| NASO | ||||
| 33 | 881810 | 314.88 | 384.15 | |
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 34 | 949660 | 3.30 | 4.03 | |
| Rullo ad ago | ||||
| 35 | 983545 | 1.05 | 1.28 | |
| Spinotto D4x14 (10 Pezzi) | ||||
| 36 | 949770 | 2.55 | 3.11 | |
| Braccio per meccanismo di alimentazione | ||||
| 37 | 878132 | 40.84 | 49.82 | |
| Molla per meccanismo di alimentazione | ||||
| 38 | 878340 | 1.05 | 1.28 | |
| Meccanismo di alimentazione | ||||
| 39 | 881818 | 35.06 | 42.78 | |
| LEVA DI SPINTA PER NV50AF3 | ||||
| 40 | 881819 | 129.42 | 157.89 | |
| Cappuccio del naso (a) | ||||
| 41 | 881092 | 6.45 | 7.87 | |
| Dado in Nylon M5 | ||||
| 42 | 877371 | 1.05 | 1.28 | |
| O-ring (i.d. 37.2) | ||||
| 45 | 880183 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 46 | 882162 | 32.18 | 39.25 | |
| Tappo | ||||
| 46 | 880379 | 28.05 | 34.22 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 47 | 872035 | 1.04 | 1.27 | |
| GANCIO | ||||
| 48 | 881827 | 4.50 | 5.49 | |
| Vite Macchina M5x30 Nera | ||||
| 49 | 880881 | 1.05 | 1.28 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 50 | 949518 | 2.40 | 2.93 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 51 | 949539 | 2.25 | 2.74 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 52 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 53 | 982454 | 1.04 | 1.27 | |
| Pulsante di cambio (b) | ||||
| 54 | 880086 | 23.10 | 28.18 | |
| Boccola della valvola (b) | ||||
| 56 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 57 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 58 | 878925 | 1.05 | 1.28 | |
| O-RING (S-4) | ||||
| 59 | 981317 | 1.05 | 1.28 | |
| Pistone della valvola (b) | ||||
| 60 | 880672 | 32.18 | 39.25 | |
| O-Ring (I.D.11) | ||||
| 61 | 878887 | 1.65 | 2.01 | |
| Molla del Pistone | ||||
| 62 | 878884 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 63 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 64 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 65 | 880671 | 23.65 | 28.85 | |
| Rondella M4 (vecchio 949429z) | ||||
| 66 | 949429 | 1.05 | 1.28 | |
| Molla regolatrice | ||||
| 67 | 881853 | 1.65 | 2.01 | |
| Spina a rullo D1.6x12 | ||||
| 68 | 878222 | 1.05 | 1.28 | |
| Manopola di regolazione | ||||
| 69 | 881848 | 3.60 | 4.39 | |
| REGOLATORE | ||||
| 70 | 886100 | 7.80 | 9.52 | |
| Anello O (p-9) | ||||
| 71 | 872645 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 880168 | |||
| Anello O (P-18) | ||||
| 73 | 873570 | 1.35 | 1.65 | |
| Molla, acciaio non arrugginito | ||||
| 74 | 880409 | 2.40 | 2.93 | |
| Anello di smorzamento | ||||
| 75 | 877476 | 2.40 | 2.93 | |
| Copertura del Pistone di Alimentazione | ||||
| 76 | 880170 | 2.25 | 2.74 | |
| Anello di bloccaggio per D24 | ||||
| 77 | 983748 | 1.05 | 1.28 | |
| Boccola del caricatore | ||||
| 78 | 880177 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 881850 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 80 | 878183 | |||
| Pin D4x58 | ||||
| 81A | 885541 | 6.75 | 8.24 | |
| Anello per albero | ||||
| 82A | 877826 | 2.55 | 3.11 | |
| DEPOSITO (VECCHIO 884090) | ||||
| 83A | 886831 | 10.80 | 13.18 | |
| Copertura del Magazine (vecchio 881825) | ||||
| 84A | 885409 | 7.35 | 8.97 | |
| Cappuccio di supporto | ||||
| 85A | 885412 | 1.80 | 2.20 | |
| Molla a cricchetto | ||||
| 86A | 885543 | 1.80 | 2.20 | |
| Porta-chiodo | ||||
| 87A | 885411 | 3.60 | 4.39 | |
| Spinotto a rullo D2.5 | ||||
| 88A | 885544 | 1.20 | 1.46 | |
| Albero del supporto | ||||
| 89A | 885410 | 1.80 | 2.20 | |
| Molla | ||||
| 90A | 885542 | 1.80 | 2.20 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 91 | 884070 | 1.65 | 2.01 | |
| Etichetta di avvertimento (a) | ||||
| 92 | 883513 | 1.65 | 2.01 | |
| Anello O (p-4) | ||||
| 93 | 874436 | 1.05 | 1.28 | |
| Blocco guida | ||||
| 94 | 878103 | 11.85 | 14.46 | |
| Molla (vecchio 878308) | ||||
| 95 | 880446 | 1.35 | 1.65 | |
| ASTA | ||||
| 96 | 881812 | 105.05 | 128.16 | |
| Fermo per chiodi (a) | ||||
| 97 | 881813 | 49.64 | 60.56 | |
| Molla, acciaio non arrugginito | ||||
| 98 | 881817 | 1.04 | 1.27 | |
| Blocca-unghie | ||||
| 99 | 881814 | 3.00 | 3.66 | |
| Molla | ||||
| 100 | 880393 | 1.05 | 1.28 | |
| Copertura per la guida dei chiodi | ||||
| 101 | 881815 | 4.20 | 5.12 | |
| COPERTINA | ||||
| 102 | 881816 | 4.50 | 5.49 | |
| MANICOTTO (B) | ||||
| 103 | 878337 | 3.00 | 3.66 | |
| Vite a brugola Nylock M4x10 | ||||
| 104 | 880413 | 1.05 | 1.28 | |
| Magazzino Completo | ||||
| 105A | 881820 | 61.33 | 74.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 943277 | |||
| Cappuccio del naso (b) | ||||
| 504 | 881093 | 4.05 | 4.94 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 875769 | |||
| INVOLUCRO | ||||
| 507 | 881849 | 43.18 | 52.68 | |
| INVOLUCRO | ||||
| 507 | 881881 | 34.92 | 42.60 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 881012 | |||
| NASTRO ANTISCIVOLO | ||||
| 602 | 880408 | 11.10 | 13.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603A | 888213 | |||
