Qui troverai tutte le parti e i disegni disponibili del 'Hikoki NV45AE'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

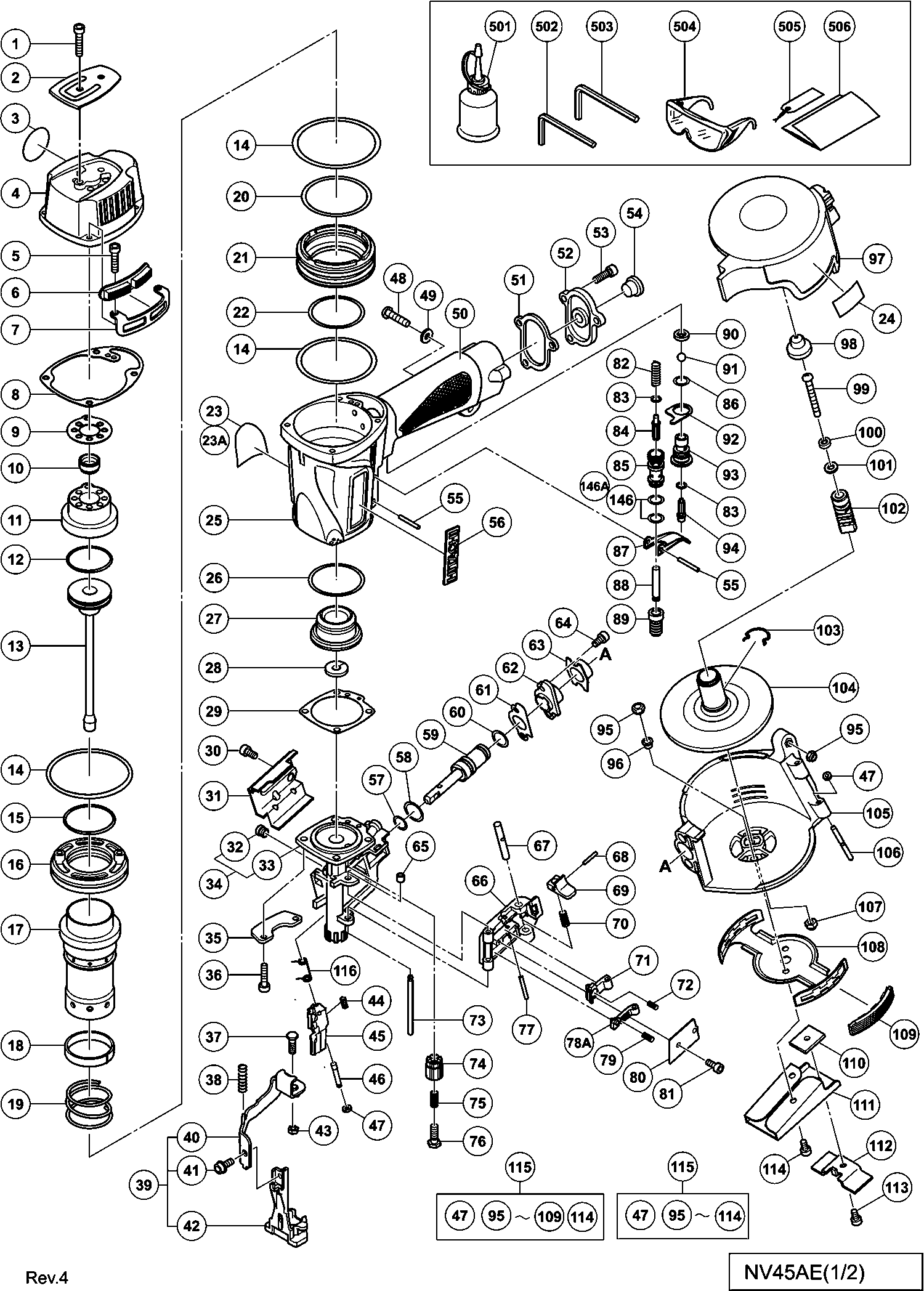

Disegno tecnico del modello Hikoki NV45AE
Elenco parti di ricambio del modello Hikoki NV45AE
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 1 | 949662 | 2.10 | 2.56 | |
| COPERTURA SUPERIORE | ||||
| 2 | 876179 | 1.05 | 1.28 | |
| Etichetta di avvertimento (a) | ||||
| 3 | 883513 | 1.65 | 2.01 | |
| Cappuccio di scarico | ||||
| 4 | 886389 | 24.20 | 29.52 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 5 | 949757 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 883891 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 883890 | |||
| Guarnizione | ||||
| 8 | 883892 | 1.65 | 2.01 | |
| Guarnizione (g) | ||||
| 9 | 876713 | 1.65 | 2.01 | |
| Valvola di sfiato | ||||
| 10 | 878417 | 5.85 | 7.14 | |
| Testa del cilindro (vecchio 876711p) | ||||
| 11 | 876711 | 43.86 | 53.51 | |
| Anello O per Dado di Colpo | ||||
| 12 | 876174 | 3.60 | 4.39 | |
| Perni di battuta (h) | ||||
| 13 | 886391 | 64.08 | 78.17 | |
| Anello O (s-65) | ||||
| 14 | 876161 | 3.00 | 3.66 | |
| Cilindro Anello O (d) | ||||
| 15 | 877126 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 16 | 876168 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 17 | 877486 | 64.21 | 78.34 | |
| Anello del Cilindro | ||||
| 18 | 876167 | 1.05 | 1.28 | |
| Molla del Cilindro | ||||
| 19 | 876172 | 6.60 | 8.05 | |
| O-ring di cilindro (a) | ||||
| 20 | 877123 | 2.40 | 2.93 | |
| Guida del cilindro (vecchio 876631) | ||||
| 21 | 877122 | 17.60 | 21.47 | |
| Cilindro Anello O (b) | ||||
| 22 | 877124 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 888764 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 888765 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 878183 | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 25 | 886386 | 73.29 | 89.41 | |
| Cilindro Anello O (c) | ||||
| 26 | 877125 | 1.95 | 2.38 | |
| Paracolpo del pistone (vecchio 877461) | ||||
| 27 | 878179 | 18.70 | 22.81 | |
| Foglio di paracolpi | ||||
| 28 | 886392 | 3.45 | 4.21 | |
| Imballaggio (a) | ||||
| 29 | 883881 | 1.65 | 2.01 | |
| Vite a testa esagonale M5x8 (10 pezzi) | ||||
| 30 | 949818 | 2.40 | 2.93 | |
| GUARDIA | ||||
| 31 | 886381 | 3.45 | 4.21 | |
| Magnete (1) | ||||
| 32 | 886379 | 216.43 | 264.04 | |
| Pezzo di naso | ||||
| 33 | 886378 | 216.43 | 264.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 886377 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 878173 | |||
| Nylock Hex. Presa Hd.bolt M5x20 | ||||
| 36 | 885686 | 1.80 | 2.20 | |
| Bolt di sicurezza | ||||
| 37 | 875650 | 1.05 | 1.28 | |
| Molla | ||||
| 38 | 878178 | 2.40 | 2.93 | |
| Assieme della leva di spinta | ||||
| 39 | 886383 | 48.81 | 59.55 | |
| LEVA DI SPINTA (B) | ||||
| 40 | 886385 | 7.35 | 8.97 | |
| Bullone Nylock M5x8 | ||||
| 41 | 878540 | 1.04 | 1.27 | |
| Leva di spinta (a) | ||||
| 42 | 886384 | 39.74 | 48.48 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 43 | 949555 | 1.05 | 1.28 | |
| Molla di spinta | ||||
| 44 | 880321 | 1.05 | 1.28 | |
| Meccanismo di alimentazione | ||||
| 45 | 886380 | 16.23 | 19.79 | |
| Albero del meccanismo di alimentazione | ||||
| 46 | 877825 | 9.60 | 11.71 | |
| Anello per albero | ||||
| 47 | 877826 | 2.55 | 3.11 | |
| Vite a Macchina M5X22 (10 Pezzi) | ||||
| 48 | 949242 | 1.35 | 1.65 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | 876205 | |||
| Imballaggio (d) | ||||
| 51 | 877131 | 1.05 | 1.28 | |
| Cappuccio (vecchio 876714p) | ||||
| 52 | 880036 | 6.75 | 8.24 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 53 | 949821 | 2.55 | 3.11 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 54 | 872035 | 1.04 | 1.27 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 55 | 949866 | 3.60 | 4.39 | |
| Targa del marchio | ||||
| 56 | 886342 | 1.80 | 2.20 | |
| Anello O (p-9) | ||||
| 57 | 872645 | 1.65 | 2.01 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 58 | 877763 | 1.05 | 1.28 | |
| Pistone di alimentazione | ||||
| 59 | 886382 | 11.70 | 14.27 | |
| Pistone di alimentazione | ||||
| 60 | 877764 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 877767 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 877766 | |||
| Boccola del caricatore | ||||
| 63 | 877479 | 1.65 | 2.01 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 64 | 949819 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 883885 | |||
| Guida per Chiodi (a) | ||||
| 66 | 886398 | 48.81 | 59.55 | |
| Albero di blocco | ||||
| 67 | 877820 | 3.30 | 4.03 | |
| Spina D3x10 (10 pezzi) | ||||
| 68 | 949776 | 2.40 | 2.93 | |
| Blocco guida Nv45ab2 | ||||
| 69 | 326774 | 7.05 | 8.60 | |
| Molla, acciaio non arrugginito | ||||
| 70 | 877372 | 2.40 | 2.93 | |
| Fermacarte Principale (a) | ||||
| 71 | 886060 | 4.35 | 5.31 | |
| Molla di arresto principale | ||||
| 72 | 876681 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 883884 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 883882 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 883883 | |||
| Bullone (vecchio 958805z) | ||||
| 76 | 958805 | 1.65 | 2.01 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 77 | 949865 | 2.55 | 3.11 | |
| Fermo per chiodi (a) | ||||
| 78A | 888178 | 2.25 | 2.74 | |
| Molla di arresto secondaria | ||||
| 79 | 877468 | 1.05 | 1.28 | |
| Copertura per la guida dei chiodi | ||||
| 80 | 877469 | 1.05 | 1.28 | |
| Vite a testa esagonale M5x12 (vecchio 949766z, 10 | ||||
| 81 | 949766 | 2.40 | 2.93 | |
| Molla del pistone | ||||
| 82 | 875643 | 1.05 | 1.28 | |
| Anello O | ||||
| 83 | 874820 | 1.65 | 2.01 | |
| Pistone (A) | ||||
| 84 | 878155 | 19.94 | 24.32 | |
| Boccola della valvola | ||||
| 85 | 878166 | 73.01 | 89.08 | |
| Anello O (s-12) | ||||
| 86 | 875638 | 1.65 | 2.01 | |
| Manico dell'interruttore | ||||
| 87 | 876203 | 2.55 | 3.11 | |
| Pistone (B) | ||||
| 88 | 878171 | 7.05 | 8.60 | |
| Coperchio di valvola in gomma | ||||
| 89 | 878170 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 878734 | |||
| Pallina di uretano (b) D7.14 | ||||
| 91 | 875645 | 3.90 | 4.76 | |
| Piastra della valvola | ||||
| 92 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 93 | 877335 | 12.60 | 15.37 | |
| Pistone del grilletto | ||||
| 94 | 878121 | 1.65 | 2.01 | |
| Dado a U M5 | ||||
| 95 | 945255 | 1.05 | 1.28 | |
| MANICOTTO ESATRICO | ||||
| 96 | 878164 | 14.70 | 17.93 | |
| COPERTINA DEL MAGAZINE | ||||
| 97 | 886395 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 883900 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 949230 | |||
| Rondella di molla M4 (10 pezzi) | ||||
| 100 | 949453 | 1.05 | 1.28 | |
| Anello M4 (10 pezzi) | ||||
| 101 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 102 | 883897 | |||
| Molla a cricchetto | ||||
| 103 | 880398 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 104 | 883896 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 883895 | |||
| SPINA | ||||
| 106 | 883111 | 9.75 | 11.90 | |
| Dado di nylon M4 | ||||
| 107 | 876465 | 1.05 | 1.28 | |
| Protezione del Magazzino | ||||
| 108 | 886396 | 18.29 | 22.31 | |
| Protettore (b) | ||||
| 109 | 886397 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 110 | 878213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 111 | 878176 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 112 | 878175 | |||
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 113 | 949819 | 2.55 | 3.11 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 114 | 949665 | 2.10 | 2.56 | |
| Montaggio del Magazine | ||||
| 115 | 886394 | 67.10 | 81.86 | |
| Montaggio del Magazine | ||||
| 115 | 886393 | 51.84 | 63.24 | |
| Molla per meccanismo di alimentazione | ||||
| 116 | 877761 | 2.55 | 3.11 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 130 | 949241 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 131 | 886399 | |||
| ANELLO FERMATORE | ||||
| 132 | 872971 | 1.05 | 1.28 | |
| Perno di cerniera (vecchio 878953) | ||||
| 133 | 877152 | 3.60 | 4.39 | |
| Anello a Molla | ||||
| 134 | 877149 | 1.05 | 1.28 | |
| Fermaglio | ||||
| 135 | 880146 | 1.95 | 2.38 | |
| Fermo Pin (vecchio 878951) | ||||
| 136 | 877150 | 2.55 | 3.11 | |
| Rivista Nv45ab | ||||
| 137 | 878158 | 16.64 | 20.30 | |
| Vite della macchina M4x40 (10 pezzi) | ||||
| 138 | 949228 | 1.35 | 1.65 | |
| Rondella | ||||
| 139 | 875246 | 1.05 | 1.28 | |
| Molla | ||||
| 140 | 877894 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 141 | 878159 | |||
| Copertura del rivista | ||||
| 142 | 878161 | 11.70 | 14.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 143 | 878163 | |||
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 144 | 949424 | 1.05 | 1.28 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 145 | 949821 | 2.55 | 3.11 | |
| Anello O (s-12) | ||||
| 146 | 875638 | 1.65 | 2.01 | |
| Anello O (i.d 10.7) | ||||
| 146A | 884112 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 875769 | |||
| Etichetta di precauzione | ||||
| 505 | 878188 | 2.10 | 2.56 | |
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 970893 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 878226 | |||
| Set di pezzi appendibili | ||||
| 605 | 888099 | 521.95 | 636.78 | |
