Qui troverai tutte le parti e i disegni disponibili di “Hikoki NT65MA4”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

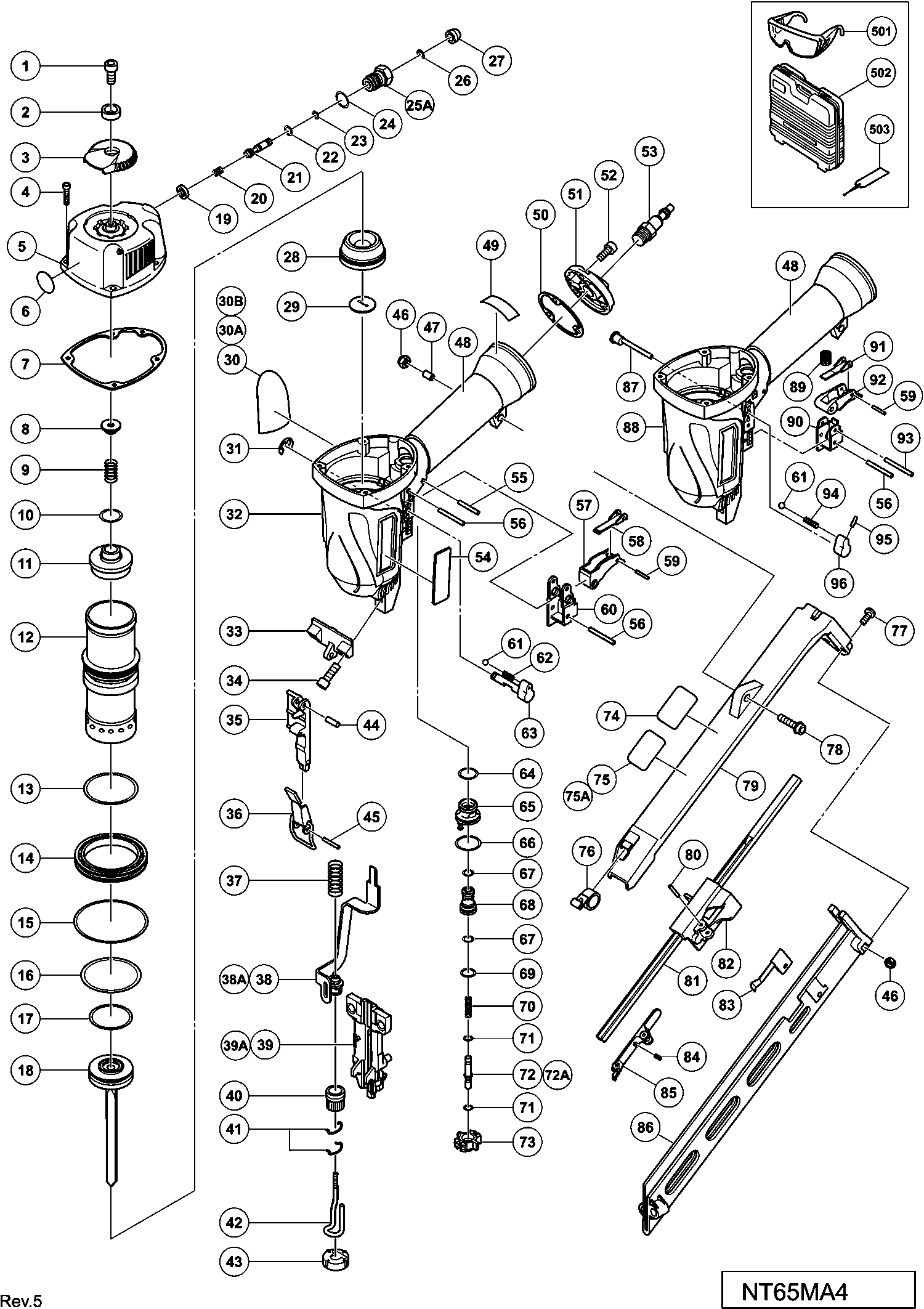

Disegni tecnici di Hikoki NT65MA4
Elenco parti di Hikoki NT65MA4
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 1 | 949657 | 3.00 | 3.66 | |
| Piastra | ||||
| 2 | 880515 | 5.85 | 7.14 | |
| COPERTURA SUPERIORE | ||||
| 3 | 884332 | 4.20 | 5.12 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 4 | 949757 | 3.00 | 3.66 | |
| Cappuccio di scarico | ||||
| 5 | 887161 | 11.03 | 13.45 | |
| Etichetta di avvertimento (a) | ||||
| 6 | 883513 | 1.65 | 2.01 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 7 | 887165 | 2.10 | 2.56 | |
| Paracolpi di Testa | ||||
| 8 | 882914 | 6.60 | 8.05 | |
| Molla della valvola di testa | ||||
| 9 | 882913 | 6.75 | 8.24 | |
| Anello O (diametro interno 20,8) | ||||
| 10 | 883992 | 1.65 | 2.01 | |
| Guarnizione | ||||
| 11 | 887169 | 1.80 | 2.20 | |
| CILINDRO | ||||
| 12 | 887162 | 16.78 | 20.47 | |
| Anello O | ||||
| 13 | 887176 | 1.05 | 1.28 | |
| Piastra del Cilindro | ||||
| 14 | 887163 | 2.10 | 2.56 | |
| Anello del cilindro O-ring 1.d.63.1 | ||||
| 15 | 884339 | 2.10 | 2.56 | |
| O-ring (p-46) | ||||
| 16 | 878716 | 1.65 | 2.01 | |
| O-ring (i.d 34.7) | ||||
| 17 | 882685 | 1.65 | 2.01 | |
| PISTONE | ||||
| 18 | 884330 | 65.04 | 79.35 | |
| Guarnizione | ||||
| 19 | 884338 | 1.05 | 1.28 | |
| Molla | ||||
| 20 | 887177 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 21 | 884333 | 3.30 | 4.03 | |
| Anello-O (1ap-3) | ||||
| 22 | 873093 | 1.05 | 1.28 | |
| Anello di arresto (s-3) | ||||
| 23 | 881715 | 1.05 | 1.28 | |
| Anello O (s-10) | ||||
| 24 | 987105 | 1.05 | 1.28 | |
| Boccola della valvola | ||||
| 25A | 887150 | 5.10 | 6.22 | |
| Anello di ritenzione D4 | ||||
| 26 | 968643 | 1.95 | 2.38 | |
| Manopola (nero) | ||||
| 27 | 886743 | 1.20 | 1.46 | |
| Paracolpi del pistone | ||||
| 28 | 887170 | 2.10 | 2.56 | |
| Foglio di paracolpi | ||||
| 29 | 881756 | 1.05 | 1.28 | |
| TARGA NOMINATIVA | ||||
| 30 | 887167 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30A | 888739 | |||
| Anello di ritenzione D6 | ||||
| 31 | 955479 | 1.05 | 1.28 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 32 | 887160 | 32.31 | 39.42 | |
| Piastra di guida (b) | ||||
| 33 | 881764 | 27.50 | 33.55 | |
| Bolt esagonal Nylock M6x30 | ||||
| 34 | 331967 | 1.20 | 1.46 | |
| PIASTRA DI GUIDA (A) | ||||
| 35 | 881743 | 52.53 | 64.08 | |
| Blocco KS 60 E | ||||
| 36 | 884323 | 4.20 | 5.12 | |
| Molla | ||||
| 37 | 877894 | 1.05 | 1.28 | |
| LEVA DI SPINTA (B) | ||||
| 38 | 887179 | 6.90 | 8.42 | |
| LEVA DI SPINTA (B) | ||||
| 38A | 887688 | 6.90 | 8.42 | |
| ASTA | ||||
| 39 | 881742 | 57.06 | 69.62 | |
| ASTA | ||||
| 39A | 887689 | 57.06 | 69.62 | |
| REGOLATORE | ||||
| 40 | 887172 | 2.10 | 2.56 | |
| Molla a cricchetto | ||||
| 41 | 881765 | 1.95 | 2.38 | |
| Leva di spinta (a) | ||||
| 42 | 884324 | 4.20 | 5.12 | |
| Cappuccio del naso (a) | ||||
| 43 | 881751 | 1.95 | 2.38 | |
| Spinotto D4x14 (10 Pezzi) | ||||
| 44 | 949770 | 2.55 | 3.11 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 45 | 949685 | 2.55 | 3.11 | |
| Dado in Nylon M5 | ||||
| 46 | 877371 | 1.05 | 1.28 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 47 | 881774 | 3.30 | 4.03 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 50 | 887171 | 1.20 | 1.46 | |
| Cappuccio (a) (verde argento) 1/4-18npt | ||||
| 51 | 884343 | 3.45 | 4.21 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 52 | 949821 | 2.55 | 3.11 | |
| Targa del marchio | ||||
| 54 | 886342 | 1.80 | 2.20 | |
| Targa del marchio | ||||
| 54A | 886342 | 1.80 | 2.20 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 55 | 949864 | 1.65 | 2.01 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 56 | 949866 | 3.60 | 4.39 | |
| Grilletto (c) | ||||
| 57 | 887166 | 1.20 | 1.46 | |
| Grilletto (c) | ||||
| 58 | 885689 | 2.10 | 2.56 | |
| Perno a rulli D2.5x16 | ||||
| 59 | 881951 | 1.80 | 2.20 | |
| Spinotto a rullo D2.5 | ||||
| 59A | 887856 | 1.20 | 1.46 | |
| GUIDA DELLA LEVA DI SPINTA | ||||
| 60 | 885640 | 1.74 | 2.12 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 61 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 62 | 982454 | 1.04 | 1.27 | |
| Pomello cambia (c) | ||||
| 63 | 886265 | 2.10 | 2.56 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 64 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 65 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 66 | 873570 | 1.35 | 1.65 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 67 | 889335 | 1.00 | 1.22 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 67A | 889335 | 1.00 | 1.22 | |
| Pistone della valvola | ||||
| 68 | 884964 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 69 | 872654 | |||
| ANELLO O (1AP-10) (VECCHIO 872654) | ||||
| 69A | 889495 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 70 | 887178 | 1.20 | 1.46 | |
| Anello O (I.D.1.8) | ||||
| 71 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 72 | 885888 | 3.15 | 3.84 | |
| BARRA TOMMY | ||||
| 72A | 887679 | 3.15 | 3.84 | |
| Boccola della valvola (a) | ||||
| 73 | 884962 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 878183 | |||
| Molla a Balia | ||||
| 76 | 881755 | 3.30 | 4.03 | |
| Vite Macchina M5x15 Nero | ||||
| 77 | 885997 | 1.05 | 1.28 | |
| Hd. Bullone M5x20 (con rondella) | ||||
| 78 | 881773 | 1.65 | 2.01 | |
| COPERTINA DEL MAGAZINE | ||||
| 79 | 881752 | 9.60 | 11.71 | |
| Spinotto a rulli D2.5x20 (acciaio inossidabile) | ||||
| 80 | 881767 | 1.05 | 1.28 | |
| Rotaia per chiodi | ||||
| 81 | 884327 | 7.20 | 8.78 | |
| Alimentazione dei chiodi | ||||
| 82 | 881744 | 4.50 | 5.49 | |
| Blocca-unghie | ||||
| 83 | 881766 | 3.30 | 4.03 | |
| Molla di spinta | ||||
| 84 | 880321 | 1.05 | 1.28 | |
| Alimentatore di chiodi (a) | ||||
| 85 | 881746 | 17.88 | 21.81 | |
| MAGAZZINO SA | ||||
| 86 | 881754 | 18.98 | 23.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 887668 | |||
| Asta di cambio | ||||
| 87A | 888798 | 1.95 | 2.38 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 88 | 887692 | 32.31 | 39.42 | |
| Molla del braccio di innesco | ||||
| 89 | 887682 | 2.10 | 2.56 | |
| Guida alla Leva di Spinta | ||||
| 90 | 887693 | 8.85 | 10.80 | |
| Grilletto (d) | ||||
| 91 | 887694 | 2.10 | 2.56 | |
| Grilletto (d) | ||||
| 92 | 887695 | 3.15 | 3.84 | |
| Spinotto a rullo D3x35 | ||||
| 93 | 887675 | 1.20 | 1.46 | |
| Molla | ||||
| 94 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 95 | 887458 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 96 | 887684 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 884340 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 888760 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 874042 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 876212 | |||
| Grasso (attolub No.2) 500g | ||||
| 606 | 317918 | 32.18 | 39.25 | |
| Kit meccanismo di azionamento sequenziale singolo | ||||
| 607 | 887916 | 3.30 | 4.03 | |
| Kit O-ring | ||||
| 608 | 888208 | 6.45 | 7.87 | |
