Qui troverai tutte le parti e i disegni disponibili di “Hikoki NT50AE2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

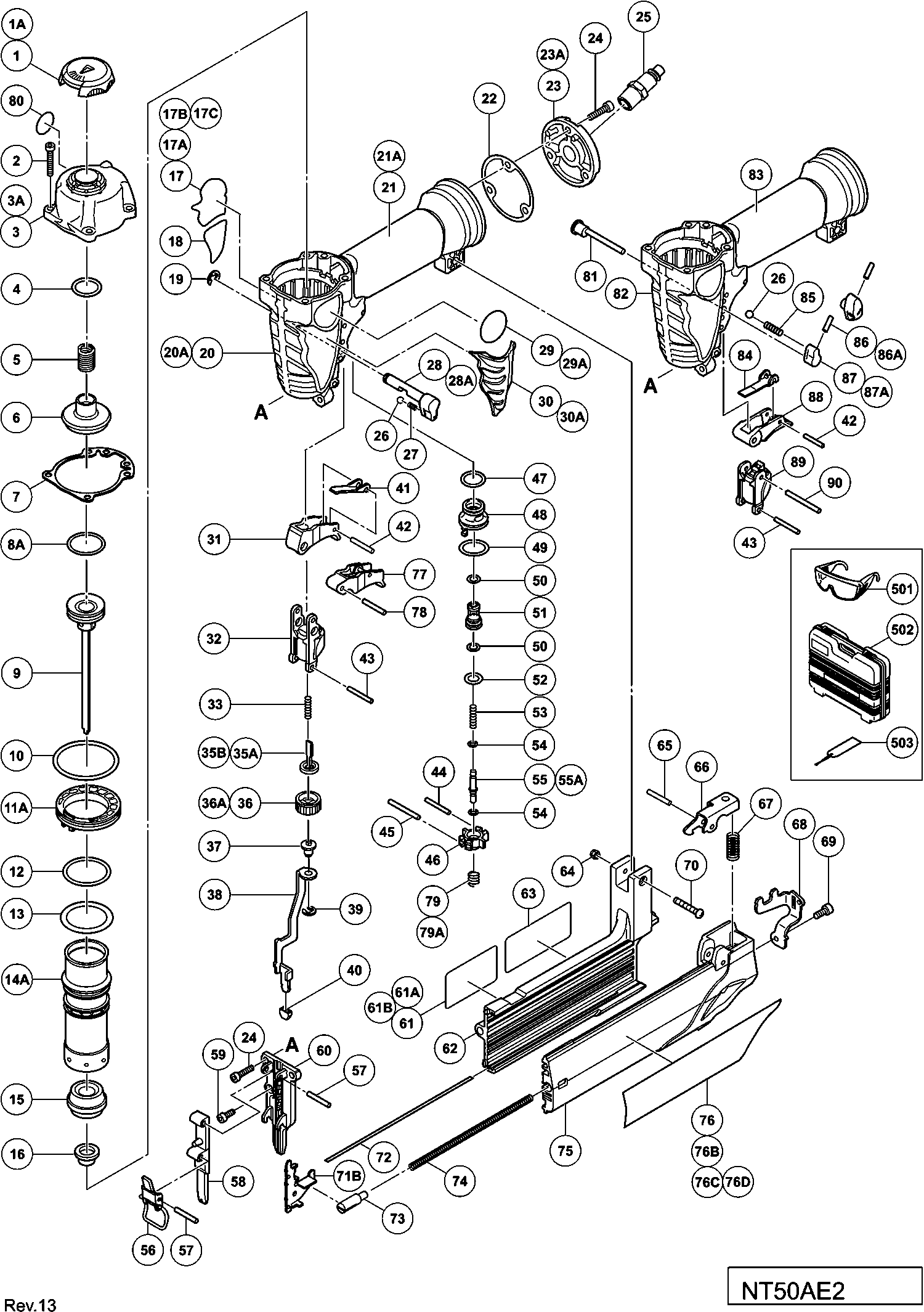

Disegni tecnici di Hikoki NT50AE2
Elenco parti di Hikoki NT50AE2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Targa di Nome | ||||
| *17 | 885876 | 1.05 | 1.28 | |
| Targa di Nome | ||||
| *17 | 885961 | 1.05 | 1.28 | |
| Coperchio superiore (grigio) | ||||
| 1 | 885866 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1A | 886197 | |||
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 2 | 949757 | 3.00 | 3.66 | |
| Cappuccio di scarico | ||||
| 3 | 885867 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3A | 886733 | |||
| Anello O | ||||
| 4 | 878600 | 1.05 | 1.28 | |
| Molla della valvola di testa | ||||
| 5 | 880190 | 2.55 | 3.11 | |
| Valvola dell'aria (a) | ||||
| 6 | 880410 | 14.70 | 17.93 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 7 | 885868 | 2.10 | 2.56 | |
| Anello O (p22.4) | ||||
| 8A | 886068 | 1.50 | 1.83 | |
| Spinotto di colpo | ||||
| 9 | 885870 | 18.70 | 22.81 | |
| Anello O (i.d.44.7) | ||||
| 10 | 885871 | 1.05 | 1.28 | |
| Piastra del Cilindro | ||||
| 11A | 885872 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 12 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 13 | 986374 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 14A | 885873 | 12.90 | 15.74 | |
| Paracolpi del pistone | ||||
| 15 | 885874 | 2.10 | 2.56 | |
| Pezzo paraurti | ||||
| 16 | 885875 | 1.05 | 1.28 | |
| Targa di Nome | ||||
| 17 | 885876 | 1.05 | 1.28 | |
| Targa di Nome | ||||
| 17 | 885961 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17B | 888002 | |||
| Targa di Nome | ||||
| 17C | 888004 | 1.04 | 1.27 | |
| TARGHETTA IDENTIFICATIVA NT50AE2(S) | ||||
| 17C | 888003 | 1.00 | 1.22 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 18 | 885877 | 1.05 | 1.28 | |
| Anello di ritenzione D6 | ||||
| 19 | 955479 | 1.05 | 1.28 | |
| Alloggiamento (nero) | ||||
| 20 | 885878 | 23.48 | 28.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 886731 | |||
| Piastra di tenuta (b) Cm 12y | ||||
| 22 | 884342 | 1.05 | 1.28 | |
| Piastra di copertura (nera) | ||||
| 23 | 885959 | 4.20 | 5.12 | |
| Cappuccio (a) (verde argento) 1/4-18npt | ||||
| 23A | 884343 | 3.45 | 4.21 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 24 | 949821 | 2.55 | 3.11 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 26 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 27 | 982454 | 1.04 | 1.27 | |
| Pulsante di cambio (c) verde | ||||
| 28 | 885658 | 10.80 | 13.18 | |
| Pomello cambia (c) | ||||
| 28A | 886265 | 2.10 | 2.56 | |
| Protezione (argento) | ||||
| 30 | 885879 | 1.74 | 2.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30A | 886735 | |||
| Interruttore | ||||
| 31 | 885657 | 10.35 | 12.63 | |
| Guida alla Leva di Spinta | ||||
| 32 | 885880 | 2.10 | 2.56 | |
| Molla del Leva di Spinta | ||||
| 33 | 885881 | 1.05 | 1.28 | |
| LEVA DI SPINTA (C) | ||||
| 35A | 885973 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35B | 887678 | |||
| LEVA DI SPOGLIA (D) (VECCHIO 887678) | ||||
| 35C | 889331 | 3.60 | 4.39 | |
| Regolatore (verde) | ||||
| 36 | 885884 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36A | 886736 | |||
| LEVA DI SPINTA (B) | ||||
| 37 | 885885 | 2.10 | 2.56 | |
| Leva di spinta (a) | ||||
| 38 | 885886 | 4.20 | 5.12 | |
| ANELLO FERMATORE | ||||
| 39 | 872971 | 1.05 | 1.28 | |
| Tappo per naso | ||||
| 40 | 885887 | 1.05 | 1.28 | |
| Grilletto (c) | ||||
| 41 | 885689 | 2.10 | 2.56 | |
| Perno a rulli D2.5x16 | ||||
| 42 | 881951 | 1.80 | 2.20 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 43 | 949539 | 2.25 | 2.74 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 44 | 949539 | 2.25 | 2.74 | |
| Spina rotante D3x32 | ||||
| 45 | 884975 | 1.65 | 2.01 | |
| Boccola della valvola (a) | ||||
| 46 | 884962 | 1.65 | 2.01 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 47 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 48 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 49 | 873570 | 1.35 | 1.65 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 50 | 889335 | 1.00 | 1.22 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 50A | 889335 | 1.00 | 1.22 | |
| Pistone della valvola | ||||
| 51 | 884964 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52 | 872654 | |||
| ANELLO O (1AP-10) (VECCHIO 872654) | ||||
| 52A | 889495 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 53 | 884966 | 1.65 | 2.01 | |
| Anello O (I.D.1.8) | ||||
| 54 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 55 | 885888 | 3.15 | 3.84 | |
| BARRA TOMMY | ||||
| 55A | 887679 | 3.15 | 3.84 | |
| Leva di blocco | ||||
| 56 | 885889 | 3.15 | 3.84 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 57 | 949518 | 2.40 | 2.93 | |
| PIASTRA DI GUIDA | ||||
| 58 | 885890 | 7.95 | 9.70 | |
| Vite a brugola Nylock M4x10 | ||||
| 59 | 880413 | 1.05 | 1.28 | |
| ASTA | ||||
| 60 | 885891 | 15.26 | 18.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 885892 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61A | 887751 | |||
| Etichetta | ||||
| 61B | 888005 | 37.13 | 45.29 | |
| Magazzino Completo | ||||
| 62 | 885893 | 20.90 | 25.50 | |
| Non più disponibile, nessuna sostituzione | ||||
| 63 | 878183 | |||
| Dado di nylon M4 | ||||
| 64 | 876465 | 1.05 | 1.28 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 65 | 949685 | 2.55 | 3.11 | |
| Fermo per chiodi | ||||
| 66 | 885894 | 1.05 | 1.28 | |
| Molla | ||||
| 67 | 885895 | 1.05 | 1.28 | |
| Piastra | ||||
| 68 | 885896 | 1.05 | 1.28 | |
| Vite a brugola Nylock M4x10 | ||||
| 69 | 880413 | 1.05 | 1.28 | |
| Vite M4x25 Nero | ||||
| 70 | 885960 | 1.05 | 1.28 | |
| Alimentazione dei chiodi | ||||
| 71B | 887995 | 2.10 | 2.56 | |
| Piastra per unghie | ||||
| 72 | 885898 | 1.05 | 1.28 | |
| Pulsante del sistema di passaggio dei chiodi | ||||
| 73 | 885899 | 1.05 | 1.28 | |
| Molla | ||||
| 74 | 885900 | 1.05 | 1.28 | |
| Copertura del rivista | ||||
| 75 | 885901 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 884993 | |||
| Spina ruotante D3x18 (10 pezzi) | ||||
| 78 | 949518 | 2.40 | 2.93 | |
| Molla | ||||
| 79 | 884994 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79A | 887752 | |||
| Etichetta di avvertimento (a) | ||||
| 80 | 883513 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 887668 | |||
| Asta di cambio | ||||
| 81A | 888798 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 887681 | |||
| Grilletto (d) | ||||
| 84 | 887755 | 2.10 | 2.56 | |
| Grilletto (d) | ||||
| 84A | 887670 | 1.20 | 1.46 | |
| Molla | ||||
| 85 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 86 | 887458 | 1.20 | 1.46 | |
| Spinotto a rullo D3x8 | ||||
| 86A | 887619 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 87 | 887684 | 1.20 | 1.46 | |
| Manopola (s) | ||||
| 87A | 887901 | 1.20 | 1.46 | |
| Grilletto (d) | ||||
| 88 | 887756 | 4.20 | 5.12 | |
| GUIDA DELLA LEVA DI SPINTA (D) | ||||
| 89 | 887686 | 1.86 | 2.27 | |
| Spinotto a rullo D3x35 | ||||
| 90 | 887675 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 885902 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 888760 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Kit di O-ring Nt32ae2/nt50ae2/n3804ab3 | ||||
| 603 | 886375 | 10.05 | 12.26 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 604 | 885868 | 2.10 | 2.56 | |
| Anello O (i.d.44.7) | ||||
| 605 | 885871 | 1.05 | 1.28 | |
| Anello O (p22.4) | ||||
| 606 | 886068 | 1.50 | 1.83 | |
| Anello O | ||||
| 607 | 878600 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 608 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 609 | 986374 | 1.65 | 2.01 | |
| Kit meccanismo di azionamento sequenziale singolo | ||||
| 611 | 887916 | 3.30 | 4.03 | |
