Qui troverai tutte le parti e i disegni disponibili di “Hikoki NT32AE2”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

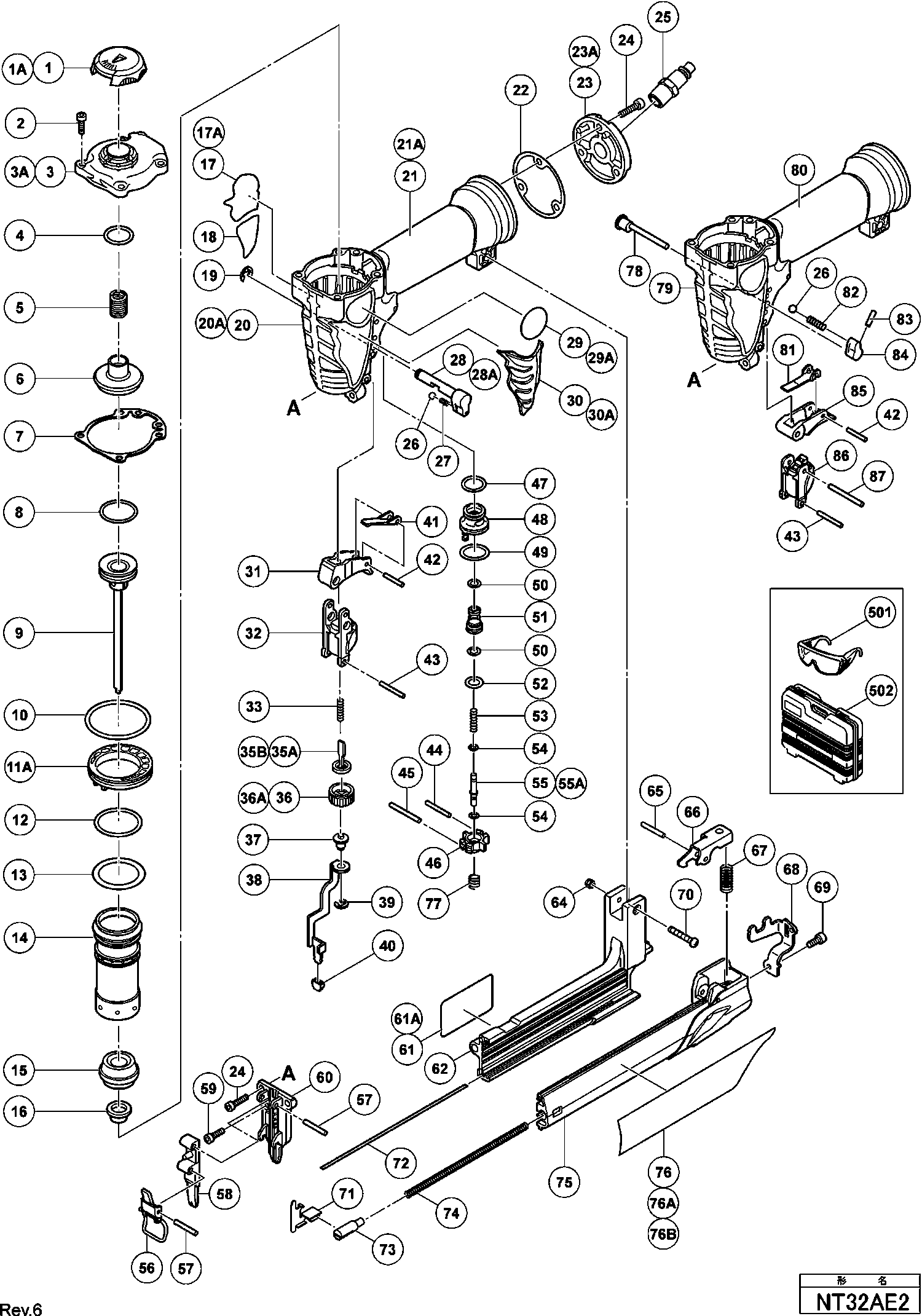

Disegni tecnici di Hikoki NT32AE2
Elenco parti di Hikoki NT32AE2
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio superiore (grigio) | ||||
| 1 | 885866 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1A | 886197 | |||
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 2 | 949757 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 885903 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 3A | 886732 | |||
| Anello O | ||||
| 4 | 878600 | 1.05 | 1.28 | |
| Molla della valvola di testa | ||||
| 5 | 880190 | 2.55 | 3.11 | |
| Valvola dell'aria (a) | ||||
| 6 | 880410 | 14.70 | 17.93 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 7 | 885868 | 2.10 | 2.56 | |
| Anello O (p22.4) | ||||
| 8 | 885869 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 885904 | |||
| Anello O (i.d.44.7) | ||||
| 10 | 885871 | 1.05 | 1.28 | |
| Piastra del Cilindro | ||||
| 11A | 885872 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 12 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 13 | 986374 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 885905 | |||
| Paracolpi del pistone | ||||
| 15 | 885874 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 885906 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 885907 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17A | 887754 | |||
| ETICHETTA DI AVVERTIMENTO | ||||
| 18 | 885877 | 1.05 | 1.28 | |
| Anello di ritenzione D6 | ||||
| 19 | 955479 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 885878 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 886731 | |||
| Piastra di tenuta (b) Cm 12y | ||||
| 22 | 884342 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 885959 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 886734 | |||
| Vite a brugola M5x16 (10 pezzi) | ||||
| 24 | 949821 | 2.55 | 3.11 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 26 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 27 | 982454 | 1.04 | 1.27 | |
| Pulsante di cambio (c) verde | ||||
| 28 | 885658 | 10.80 | 13.18 | |
| Pomello cambia (c) | ||||
| 28A | 886265 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 885879 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30A | 886735 | |||
| Interruttore | ||||
| 31 | 885657 | 10.35 | 12.63 | |
| Guida alla Leva di Spinta | ||||
| 32 | 885880 | 2.10 | 2.56 | |
| Molla del Leva di Spinta | ||||
| 33 | 885881 | 1.05 | 1.28 | |
| LEVA DI SPINTA (C) | ||||
| 35A | 885973 | 4.50 | 5.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35B | 887678 | |||
| Regolatore (verde) | ||||
| 36 | 885884 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36A | 886736 | |||
| LEVA DI SPINTA (B) | ||||
| 37 | 885885 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 885908 | |||
| ANELLO FERMATORE | ||||
| 39 | 872971 | 1.05 | 1.28 | |
| Tappo per naso | ||||
| 40 | 885887 | 1.05 | 1.28 | |
| Grilletto (c) | ||||
| 41 | 885689 | 2.10 | 2.56 | |
| Perno a rulli D2.5x16 | ||||
| 42 | 881951 | 1.80 | 2.20 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 43 | 949539 | 2.25 | 2.74 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 44 | 949539 | 2.25 | 2.74 | |
| Spina rotante D3x32 | ||||
| 45 | 884975 | 1.65 | 2.01 | |
| Boccola della valvola (a) | ||||
| 46 | 884962 | 1.65 | 2.01 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 47 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 48 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 49 | 873570 | 1.35 | 1.65 | |
| Anello O | ||||
| 50 | 676531 | 1.04 | 1.27 | |
| Pistone della valvola | ||||
| 51 | 884964 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 52 | 872654 | |||
| Molla del pistone | ||||
| 53 | 884966 | 1.65 | 2.01 | |
| Anello O (I.D.1.8) | ||||
| 54 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 55 | 885888 | 3.15 | 3.84 | |
| BARRA TOMMY | ||||
| 55A | 887679 | 3.15 | 3.84 | |
| Leva di blocco | ||||
| 56 | 885889 | 3.15 | 3.84 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 57 | 949518 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 885909 | |||
| Vite a brugola Nylock M4x10 | ||||
| 59 | 880413 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 885910 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 885892 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61A | 887751 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 885911 | |||
| Dado di nylon M4 | ||||
| 64 | 876465 | 1.05 | 1.28 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 65 | 949685 | 2.55 | 3.11 | |
| Fermo per chiodi | ||||
| 66 | 885894 | 1.05 | 1.28 | |
| Molla | ||||
| 67 | 885895 | 1.05 | 1.28 | |
| Piastra | ||||
| 68 | 885896 | 1.05 | 1.28 | |
| Vite a brugola Nylock M4x10 | ||||
| 69 | 880413 | 1.05 | 1.28 | |
| Vite M4x25 Nero | ||||
| 70 | 885960 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 885912 | |||
| Piastra per unghie | ||||
| 72 | 885898 | 1.05 | 1.28 | |
| Pulsante del sistema di passaggio dei chiodi | ||||
| 73 | 885899 | 1.05 | 1.28 | |
| Molla | ||||
| 74 | 885900 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 885913 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 887752 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 887668 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 887681 | |||
| Grilletto (d) | ||||
| 81 | 887755 | 2.10 | 2.56 | |
| Molla | ||||
| 82 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 83 | 887458 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 84 | 887684 | 1.20 | 1.46 | |
| Grilletto (d) | ||||
| 85 | 887756 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 887686 | |||
| Spinotto a rullo D3x35 | ||||
| 87 | 887675 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 885902 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Kit di O-ring Nt32ae2/nt50ae2/n3804ab3 | ||||
| 603 | 886375 | 10.05 | 12.26 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 604 | 885868 | 2.10 | 2.56 | |
| Anello O (i.d.44.7) | ||||
| 605 | 885871 | 1.05 | 1.28 | |
| Anello O (p22.4) | ||||
| 606 | 886068 | 1.50 | 1.83 | |
| Anello O | ||||
| 607 | 878600 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 608 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 609 | 986374 | 1.65 | 2.01 | |
| Kit meccanismo di azionamento sequenziale singolo | ||||
| 611 | 887916 | 3.30 | 4.03 | |
