Qui troverai tutte le parti e i disegni disponibili di “Hikoki NT1865DBSLW4Z”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

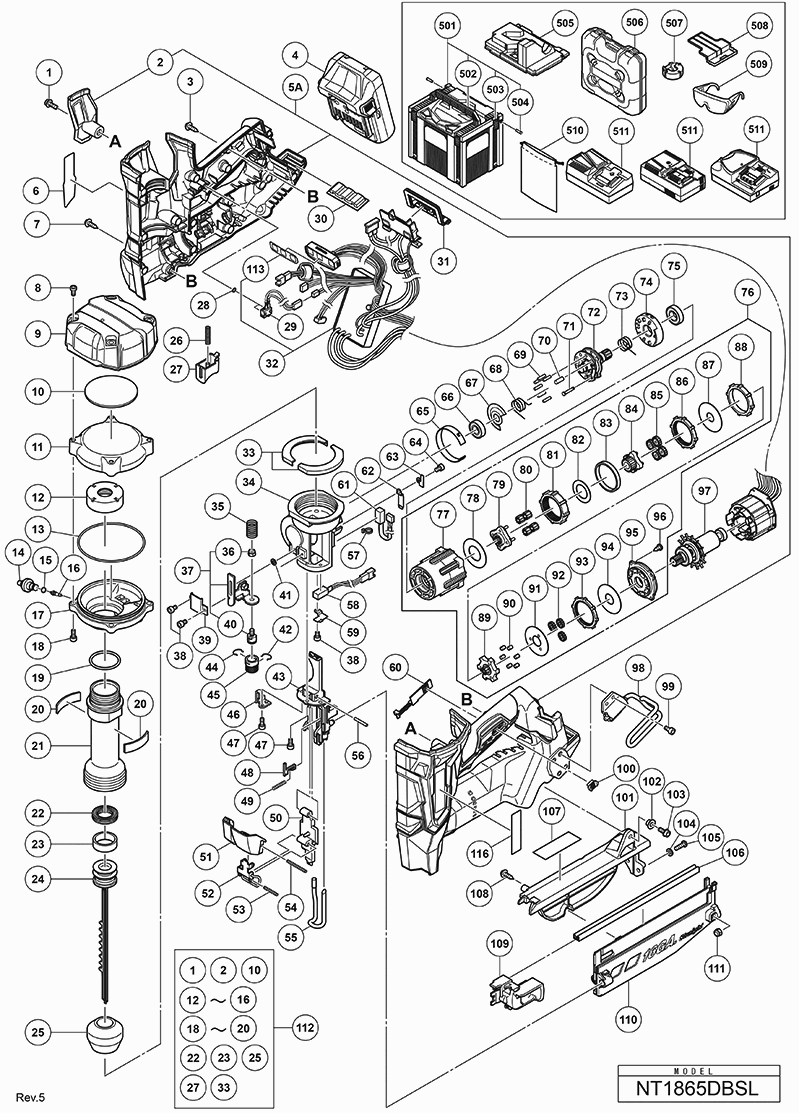

Disegni tecnici di Hikoki NT1865DBSLW4Z
Elenco parti di Hikoki NT1865DBSLW4Z
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Hd. Bullone M5x16 (con rondella) | ||||
| 1 | 880219 | 1.05 | 1.28 | |
| ALLOGGIAMENTO (C) | ||||
| 2 | 371225 | 1.20 | 1.46 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 3 | 301653 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 339783 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 5B | 371009 | |||
| Vite D4x20 (Cravatta di plastica) | ||||
| 7 | 994806 | 1.04 | 1.27 | |
| BULLONE A BUSSOLA ESAGONALE M5 | ||||
| 8 | 371015 | 1.04 | 1.27 | |
| Coperchio Superiore | ||||
| 9 | 371014 | 6.45 | 7.87 | |
| CUSCINO IN GOMMA (C) | ||||
| 10 | 371012 | 1.35 | 1.65 | |
| COPERCHIO DELLA CAMERA | ||||
| 11 | 371035 | 20.35 | 24.83 | |
| DADO SPECIALE M36 | ||||
| 12 | 371040 | 11.10 | 13.54 | |
| O-RING (D.I. 79,5) | ||||
| 13 | 371037 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 14 | 371039 | |||
| Anello-O (s-5) | ||||
| 15 | 872822 | 3.00 | 3.66 | |
| Nucleo della valvola | ||||
| 16 | 371038 | 3.30 | 4.03 | |
| BASE DELLA CAMERA | ||||
| 17 | 371036 | 41.80 | 51.00 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 18 | 949658 | 1.80 | 2.20 | |
| O-RING (D.I. 32,99) | ||||
| 19 | 371042 | 1.35 | 1.65 | |
| Cuscino in gomma (b) | ||||
| 20 | 371011 | 1.04 | 1.27 | |
| CILINDRO | ||||
| 21 | 371041 | 47.71 | 58.21 | |
| Anello X | ||||
| 22 | 371046 | 4.50 | 5.49 | |
| Anello scorrevole | ||||
| 23 | 371047 | 19.53 | 23.82 | |
| PISTONE | ||||
| 24 | 371044 | 138.74 | 169.26 | |
| AMMORTIZZATORE DI PISTONE | ||||
| 25 | 371048 | 31.35 | 38.25 | |
| Molla (t) | ||||
| 26 | 332000 | 1.80 | 2.20 | |
| GRILLETTO | ||||
| 27 | 371021 | 1.04 | 1.27 | |
| O-RING (I.D. 2.5) | ||||
| 28 | 371020 | 1.04 | 1.27 | |
| CAVO DI COMMUTAZIONE (A) | ||||
| 29 | 371019 | 10.05 | 12.26 | |
| Cuscino di gomma | ||||
| 30 | 332668 | 2.10 | 2.56 | |
| Gomma del Terminale (a) | ||||
| 31 | 370728 | 2.55 | 3.11 | |
| CABLAGGIO | ||||
| 32 | 372186 | 150.01 | 183.02 | |
| Cuscino di gomma (a) | ||||
| 33 | 371010 | 1.04 | 1.27 | |
| NASO | ||||
| 34 | 371049 | 57.34 | 69.95 | |
| Molla, acciaio non arrugginito | ||||
| 35 | 371067 | 1.04 | 1.27 | |
| LEVA DI SPINTA ARM ASS'Y | ||||
| 37 | 371064 | 9.90 | 12.08 | |
| Sigillo Bloccaggio Esagonale. Bullone M3x6 | ||||
| 38 | 325077 | 1.65 | 2.01 | |
| SUPPORTO LEVA BRACCIO DI SPINTA | ||||
| 39 | 371058 | 1.04 | 1.27 | |
| PEZZO DI LEVA DI SPINTA | ||||
| 40 | 371065 | 3.15 | 3.84 | |
| RONDELLA D4 | ||||
| 41 | 371062 | 1.04 | 1.27 | |
| Molla a cricchetto | ||||
| 42 | 886331 | 1.05 | 1.28 | |
| Guida Lame | ||||
| 43 | 371056 | 59.40 | 72.47 | |
| Molla a cricchetto | ||||
| 44 | 881765 | 1.95 | 2.38 | |
| REGOLATORE | ||||
| 45 | 887358 | 2.10 | 2.56 | |
| SUPPORTO LEVA BRACCIO DI SPINTA (A) | ||||
| 46 | 371060 | 6.75 | 8.24 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 47 | 886311 | 1.05 | 1.28 | |
| PIASTRA DI BLOCCO | ||||
| 48 | 371092 | 1.20 | 1.46 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 49 | 886305 | 1.05 | 1.28 | |
| PIASTRA DI GUIDA | ||||
| 50 | 371069 | 34.93 | 42.61 | |
| COPERTURA LEVA DI BLOCCO | ||||
| 51 | 371078 | 1.04 | 1.27 | |
| LEVA DI BLOCCO | ||||
| 52 | 371075 | 6.45 | 7.87 | |
| SPINA CILINDRICA D3X22 | ||||
| 53 | 371077 | 1.04 | 1.27 | |
| SPINA ROTANTE D3X32 | ||||
| 54 | 371080 | 1.04 | 1.27 | |
| Leva di Spinta | ||||
| 55 | 371082 | 12.00 | 14.64 | |
| RULLO AD AGO D3 | ||||
| 56 | 371072 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 6696839 | |||
| SENSORE (B) | ||||
| 58 | 371022 | 11.55 | 14.09 | |
| SUPPORTO DEL SENSORE (A) | ||||
| 59 | 371052 | 1.04 | 1.27 | |
| Leva (c) | ||||
| 60 | 331790 | 1.80 | 2.20 | |
| SENSORE (C) | ||||
| 61 | 371023 | 8.70 | 10.61 | |
| SUPPORTO DEL SENSORE (B) | ||||
| 62 | 371054 | 1.04 | 1.27 | |
| SUPPORTO DEL SENSORE (A) | ||||
| 63 | 371053 | 1.04 | 1.27 | |
| Vite esagonale Seal Lock M3x8 | ||||
| 64 | 325241 | 1.65 | 2.01 | |
| ANELLO DI PROTEZIONE | ||||
| 65 | 371051 | 1.04 | 1.27 | |
| CUSCINETTO A SFERE | ||||
| 66 | 371033 | 3.15 | 3.84 | |
| RONDÈLLA (A) | ||||
| 67 | 371032 | 1.04 | 1.27 | |
| MOLLA DI RUOTA (A) | ||||
| 68 | 371027 | 1.04 | 1.27 | |
| RULLO DI AGO D3 | ||||
| 69 | 371030 | 1.04 | 1.27 | |
| RULLO DI AGO D4.5 | ||||
| 70 | 371031 | 1.04 | 1.27 | |
| Spillo (a) | ||||
| 71 | 371029 | 1.20 | 1.46 | |
| RUOTA PIN | ||||
| 72 | 371026 | 77.96 | 95.11 | |
| MOLLA DI RUOTA (B) | ||||
| 73 | 371028 | 1.04 | 1.27 | |
| RILEVATORE DI POSIZIONE | ||||
| 74 | 371034 | 4.50 | 5.49 | |
| Cuscinetto a sfere 6901vvm | ||||
| 75 | 6901VV | 9.60 | 11.71 | |
| Set di ingranaggi | ||||
| 76 | 371025 | 33.55 | 40.93 | |
| ROTATORE | ||||
| 97 | 361054 | 37.95 | 46.30 | |
| Gancio (1) | ||||
| 98 | 371214 | 12.45 | 15.19 | |
| Bullone a Testa Bassa Esagonale M4x8 | ||||
| 99 | 331109 | 1.80 | 2.20 | |
| Scorrere * | ||||
| 100 | 326276 | 1.05 | 1.28 | |
| COPERTINA DEL MAGAZINE | ||||
| 101 | 371084 | 13.05 | 15.92 | |
| PEZZO DI DISTANZA M5 | ||||
| 102 | 371086 | 2.10 | 2.56 | |
| Bullone | ||||
| 103 | 996399 | 1.04 | 1.27 | |
| Rondella M5 (vecchio 949431z, 10 pezzi) | ||||
| 104 | 949431 | 1.04 | 1.27 | |
| Vite Macchina M5x15 Nero | ||||
| 105 | 885997 | 1.05 | 1.28 | |
| Rotaia per chiodi | ||||
| 106 | 886341 | 7.35 | 8.97 | |
| ETICHETTA DI ATTENZIONE (EU) | ||||
| 107 | 372191 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 307811 | |||
| ALIMENTATORE DI CHIODI | ||||
| 109 | 371089 | 19.94 | 24.32 | |
| RIVISTA | ||||
| 110 | 371087 | 15.13 | 18.45 | |
| Dado in Nylon M5 | ||||
| 111 | 877371 | 1.05 | 1.28 | |
| Set di servizio (nt1850dbsl/ Nt1865dbal/dbsl) | ||||
| 112 | 372991 | 94.88 | 115.75 | |
| FOGLIO DI PANNELLO | ||||
| 113 | 373658 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505A | 375577 | |||
| CAPPUCCIO DEL NASO NERO 3MM | ||||
| 507 | 371094 | 2.70 | 3.29 | |
| Cappuccio di protezione per batteria | ||||
| 508 | 329897 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 509 | 875769 | |||
| Tessuto del sacchetto | ||||
| 510 | 6698667 | 1.98 | 2.41 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 375605 | |||
