Qui troverai tutte le parti e i disegni disponibili di “Hikoki NR90AF”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

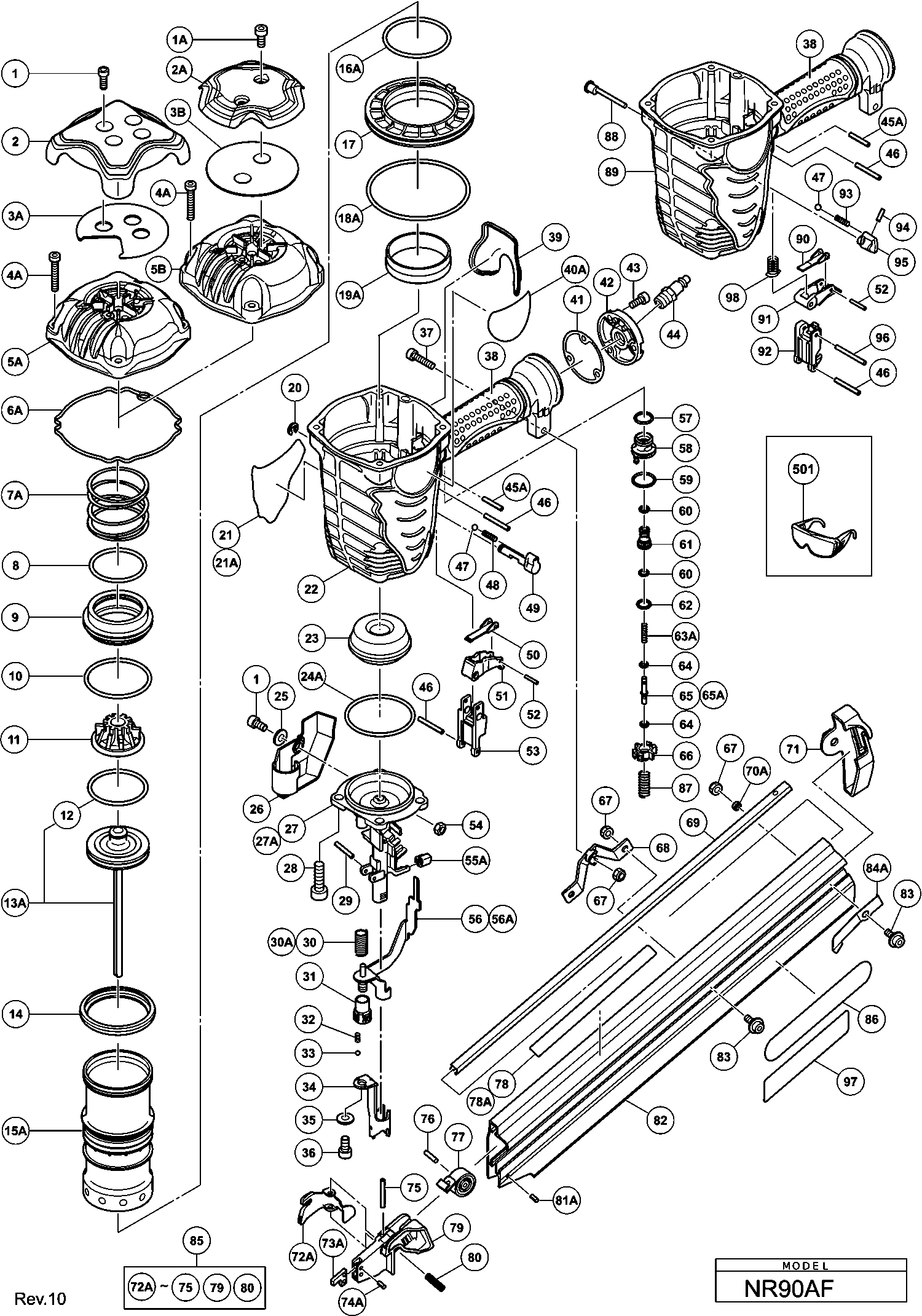

Disegni tecnici di Hikoki NR90AF
Elenco parti di Hikoki NR90AF
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 1 | 949665 | 2.10 | 2.56 | |
| Vite a testa esagonale M6x12 | ||||
| 1A | 888792 | 1.04 | 1.27 | |
| Guardia della testa | ||||
| 2 | 884952 | 13.50 | 16.47 | |
| Guardia della testa | ||||
| 2A | 888790 | 9.90 | 12.08 | |
| FOGLIO (VECCHIO 884986) | ||||
| 3A | 886454 | 2.10 | 2.56 | |
| Foglio | ||||
| 3B | 888794 | 1.20 | 1.46 | |
| Vite a testa esagonale M6x30 | ||||
| 4A | 888793 | 1.04 | 1.27 | |
| Cappuccio di scarico | ||||
| 5 | 886261 | 41.80 | 51.00 | |
| Copertura di scarico (oro) | ||||
| 5A | 888789 | 14.44 | 17.61 | |
| Guarnizione (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.56 | |
| Molla della valvola di testa | ||||
| 7A | 886456 | 3.15 | 3.84 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 2.01 | |
| Valvola di Testa | ||||
| 9 | 884946 | 18.15 | 22.14 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 884950 | |||
| Gomma della valvola di scarico | ||||
| 11A | 889217 | 4.05 | 4.94 | |
| O-ring del pistone | ||||
| 12 | 884958 | 1.65 | 2.01 | |
| Assemblea del pistone | ||||
| 13A | 888768 | 94.33 | 115.08 | |
| Valvola di gomma | ||||
| 14 | 884945 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 15A | 886457 | 36.16 | 44.12 | |
| O-ring (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 17 | 884944 | 3.30 | 4.03 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 4.03 | |
| Anello del cilindro | ||||
| 19A | 886483 | 1.65 | 2.01 | |
| Anello di ritenzione D6 | ||||
| 20 | 955479 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 888750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21A | 888751 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21B | 888965 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 886259 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 884959 | |||
| AMMORTIZZATORE PERCUSSORE NERO (VECCHIO 884959) | ||||
| 23A | 890445 | 6.84 | 8.34 | |
| O-ring (i.d.60) | ||||
| 24A | 886482 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 25 | 876205 | |||
| Rondella (VECCHIO 876205) | ||||
| 25A | 889024 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 886269 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 886264 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 27A | 887757 | |||
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 28 | 306437 | 1.35 | 1.65 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 29 | 949518 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 886263 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30A | 887899 | |||
| REGOLATORE | ||||
| 31 | 326799 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 886281 | |||
| Pallina di acciaio D3.175 (10 pezzi) | ||||
| 33 | 959148 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 886267 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 886282 | |||
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 36 | 949657 | 3.00 | 3.66 | |
| Vite Hd. M6x22 (10 Pezzi) | ||||
| 37 | 949670 | 3.00 | 3.66 | |
| Etichetta del marchio | ||||
| 40A | 888713 | 1.04 | 1.27 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 41 | 884342 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 42 | 881949 | 4.80 | 5.86 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 43 | 949821 | 2.55 | 3.11 | |
| Spina rotolante D3x25 | ||||
| 45A | 887621 | 1.20 | 1.46 | |
| Spina rotante D3x32 | ||||
| 46 | 884975 | 1.65 | 2.01 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 47 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 48 | 982454 | 1.04 | 1.27 | |
| Pomello cambia (c) | ||||
| 49 | 886265 | 2.10 | 2.56 | |
| Grilletto (c) | ||||
| 50 | 885689 | 2.10 | 2.56 | |
| Interruttore | ||||
| 51 | 885657 | 10.35 | 12.63 | |
| Perno a rulli D2.5x16 | ||||
| 52 | 881951 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 886266 | |||
| Dado in Nylon M5 | ||||
| 54 | 877371 | 1.05 | 1.28 | |
| Gomma del naso | ||||
| 55A | 886458 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 886268 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56A | 887690 | |||
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 57 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 58 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 59 | 873570 | 1.35 | 1.65 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 60 | 889335 | 1.00 | 1.22 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 60A | 889335 | 1.00 | 1.22 | |
| Pistone della valvola | ||||
| 61 | 884964 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 62 | 872654 | |||
| ANELLO O (1AP-10) (VECCHIO 872654) | ||||
| 62A | 889495 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 63A | 887178 | 1.20 | 1.46 | |
| Anello O (I.D.1.8) | ||||
| 64 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 65 | 884965 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65A | 887900 | |||
| Boccola della valvola (a) | ||||
| 66 | 884962 | 1.65 | 2.01 | |
| Dado in nylon M6 | ||||
| 67 | 963837 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67A | 890477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 886279 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 886271 | |||
| MANICOTTO ESATRICO | ||||
| 70A | 883499 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 886272 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 72A | 886460 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 73A | 886459 | |||
| Perno rotante D3x10 (10 pezzi) | ||||
| 74A | 887458 | 1.20 | 1.46 | |
| SPINA ELASTICA D4X32 (10 PEZZI) | ||||
| 75 | 949682 | 2.22 | 2.71 | |
| Rullo di ago D4x20 | ||||
| 76 | 943364 | 1.05 | 1.28 | |
| Molla a Balia | ||||
| 77 | 883503 | 9.00 | 10.98 | |
| Etichetta (c) | ||||
| 78 | 887489 | 1.20 | 1.46 | |
| Etichetta (c) | ||||
| 78A | 887665 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 886276 | |||
| Molla per meccanismo di alimentazione | ||||
| 80 | 886278 | 1.05 | 1.28 | |
| Spinotto a rullo D3x8 | ||||
| 81A | 887619 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 886270 | |||
| Bullone a brugola M6x12 | ||||
| 83 | 984443 | 1.04 | 1.27 | |
| Blocca-unghie | ||||
| 84A | 888802 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 886274 | |||
| Molla del braccio di innesco | ||||
| 87 | 887682 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 887668 | |||
| Asta di cambio | ||||
| 88A | 888798 | 1.95 | 2.38 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 89 | 887669 | 58.99 | 71.96 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 89A | 887669 | 58.99 | 71.96 | |
| Grilletto (d) | ||||
| 90 | 887755 | 2.10 | 2.56 | |
| Grilletto (d) | ||||
| 90A | 887670 | 1.20 | 1.46 | |
| Grilletto (d) | ||||
| 91 | 887756 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 887691 | |||
| Molla | ||||
| 93 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 94 | 887458 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 95 | 887674 | 1.20 | 1.46 | |
| Spinotto a rullo D3x35 | ||||
| 96 | 887675 | 1.20 | 1.46 | |
| Etichetta (d) | ||||
| 97 | 888791 | 1.04 | 1.27 | |
| Molla del braccio di innesco | ||||
| 98 | 887682 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 874042 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 876212 | |||
| Grasso (attolub No.2) 500g | ||||
| 606 | 317918 | 32.18 | 39.25 | |
| Kit O-ring | ||||
| 607 | 884991 | 16.36 | 19.96 | |
| Guarnizione (a) Cm12y | ||||
| 608 | 884953 | 4.80 | 5.86 | |
| O-ring (d.i. 49.4) | ||||
| 609 | 884947 | 1.65 | 2.01 | |
| O-ring (d.i. 59.4) | ||||
| 610 | 884948 | 1.65 | 2.01 | |
| O-ring del pistone | ||||
| 611 | 884958 | 1.65 | 2.01 | |
| O-ring (i.d. 59.6) | ||||
| 612 | 884942 | 1.65 | 2.01 | |
| Anello del cilindro | ||||
| 613 | 877317 | 1.65 | 2.01 | |
| Anello del cilindro | ||||
| 613A | 886483 | 1.65 | 2.01 | |
| O-ring (d.i. 94.6) | ||||
| 614 | 884943 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 886283 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 886357 | |||
| Molla | ||||
| 618 | 884994 | 4.80 | 5.86 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 619 | 949518 | 2.40 | 2.93 | |
| Tappo per naso | ||||
| 620 | 886401 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 888781 | |||
