Qui troverai tutte le parti e i disegni disponibili di “Hikoki NR90AE”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

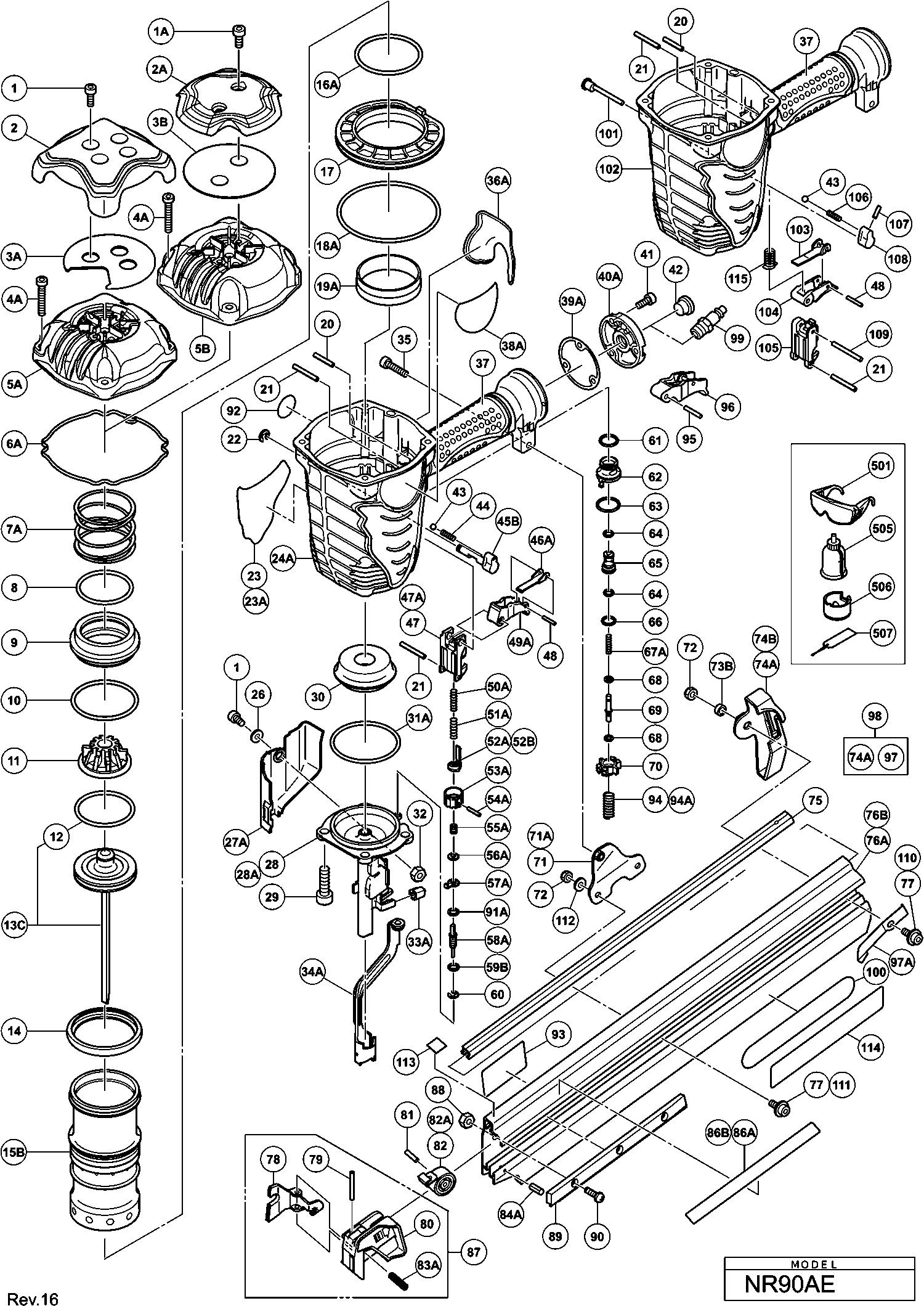

Disegni tecnici di Hikoki NR90AE
Elenco parti di Hikoki NR90AE
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ASTA | ||||
| *47 | 884995 | 4.35 | 5.31 | |
| Vite a Brugola M5x14 (10 Pezzi) | ||||
| 1 | 949665 | 2.10 | 2.56 | |
| Vite a testa esagonale M6x12 | ||||
| 1A | 888792 | 1.04 | 1.27 | |
| Guardia della testa | ||||
| 2 | 884952 | 13.50 | 16.47 | |
| Guardia della testa | ||||
| 2A | 888790 | 9.90 | 12.08 | |
| FOGLIO (VECCHIO 884986) | ||||
| 3A | 886454 | 2.10 | 2.56 | |
| Foglio | ||||
| 3B | 888794 | 1.20 | 1.46 | |
| Vite a testa esagonale M6x30 | ||||
| 4A | 888793 | 1.04 | 1.27 | |
| Cappuccio di scarico | ||||
| 5A | 886261 | 41.80 | 51.00 | |
| Copertura di scarico (oro) | ||||
| 5B | 888789 | 14.44 | 17.61 | |
| Guarnizione (a) Cm12y | ||||
| 6A | 886455 | 2.10 | 2.56 | |
| Molla della valvola di testa | ||||
| 7A | 886456 | 3.15 | 3.84 | |
| O-ring (d.i. 49.4) | ||||
| 8 | 884947 | 1.65 | 2.01 | |
| Valvola di Testa | ||||
| 9 | 884946 | 18.15 | 22.14 | |
| O-ring (d.i. 59.4) | ||||
| 10 | 884948 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 11 | 884950 | |||
| Gomma della valvola di scarico | ||||
| 11A | 889217 | 4.05 | 4.94 | |
| O-ring del pistone | ||||
| 12 | 884958 | 1.65 | 2.01 | |
| 'Assieme del pistone (vecchio 897491) | ||||
| 13C | 888403 | 47.58 | 58.04 | |
| Valvola di gomma | ||||
| 14 | 884945 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 15B | 886457 | 36.16 | 44.12 | |
| O-ring (i.d. 59.6) | ||||
| 16A | 886480 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 17 | 884944 | 3.30 | 4.03 | |
| O-ring (d.i. 94.6) | ||||
| 18A | 886481 | 3.30 | 4.03 | |
| Anello del cilindro | ||||
| 19A | 886483 | 1.65 | 2.01 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 20 | 949539 | 2.25 | 2.74 | |
| Spina rotante D3x32 | ||||
| 21 | 884975 | 1.65 | 2.01 | |
| Anello di ritenzione D6 | ||||
| 22 | 955479 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 888746 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 23A | 888747 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 24A | 886259 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 876205 | |||
| Rondella (VECCHIO 876205) | ||||
| 26A | 889024 | 1.04 | 1.27 | |
| Copertura della Leva di Spinta (a) | ||||
| 27A | 886874 | 1.05 | 1.28 | |
| NASO | ||||
| 28 | 885521 | 125.26 | 152.82 | |
| NASO | ||||
| 28A | 887676 | 76.04 | 92.77 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 29 | 306437 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 884959 | |||
| AMMORTIZZATORE PERCUSSORE NERO (VECCHIO 884959) | ||||
| 30A | 890445 | 6.84 | 8.34 | |
| O-ring (i.d.60) | ||||
| 31A | 886482 | 1.65 | 2.01 | |
| Dado in Nylon M5 | ||||
| 32 | 877371 | 1.05 | 1.28 | |
| Gomma del naso | ||||
| 33A | 886458 | 1.20 | 1.46 | |
| Leva spingente (a) Ass'y | ||||
| 34A | 886865 | 12.45 | 15.19 | |
| Vite Hd. M6x22 (10 Pezzi) | ||||
| 35 | 949670 | 3.00 | 3.66 | |
| Gomma da presa (b) | ||||
| 36A | 886260 | 2.10 | 2.56 | |
| Etichetta del marchio | ||||
| 38A | 888713 | 1.04 | 1.27 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 39A | 884342 | 1.05 | 1.28 | |
| CAPPELLO | ||||
| 40A | 881949 | 4.80 | 5.86 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 41 | 949821 | 2.55 | 3.11 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 42 | 872035 | 1.04 | 1.27 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 43 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 44 | 982454 | 1.04 | 1.27 | |
| Pomello cambia (c) | ||||
| 45B | 886265 | 2.10 | 2.56 | |
| Grilletto (c) | ||||
| 46A | 885689 | 2.10 | 2.56 | |
| ASTA | ||||
| 47 | 884995 | 4.35 | 5.31 | |
| Guida alla Leva di Spinta | ||||
| 47A | 886864 | 2.10 | 2.56 | |
| Perno a rulli D2.5x16 | ||||
| 48 | 881951 | 1.80 | 2.20 | |
| Interruttore | ||||
| 49A | 885657 | 10.35 | 12.63 | |
| Molla del leva di spinta (d) | ||||
| 50A | 886879 | 5.55 | 6.77 | |
| MOLLA DEL LEVERAGGIO DI SPINTA (B) | ||||
| 50A | 886861 | 1.05 | 1.28 | |
| Molla del leva di spinta (c) | ||||
| 51A | 886878 | 5.10 | 6.22 | |
| Molla della leva spinta (a) | ||||
| 51A | 886860 | 1.05 | 1.28 | |
| LEVA DI SPINTA (C) | ||||
| 52A | 886867 | 3.15 | 3.84 | |
| Leva di spinta (d) | ||||
| 52B | 887664 | 4.20 | 5.12 | |
| REGOLATORE | ||||
| 53A | 886872 | 1.20 | 1.46 | |
| Spinotto a rulli D2x16 | ||||
| 54A | 886873 | 1.20 | 1.46 | |
| Molla regolatrice | ||||
| 55A | 886870 | 1.20 | 1.46 | |
| Piastra regolabile (c) | ||||
| 56A | 886869 | 1.20 | 1.46 | |
| Piastra regolabile (a) | ||||
| 57A | 886868 | 2.10 | 2.56 | |
| LEVA DI SPINTA (B) | ||||
| 58A | 886866 | 4.20 | 5.12 | |
| Anello-O (s-5) | ||||
| 59B | 872822 | 3.00 | 3.66 | |
| ANELLO FERMATORE | ||||
| 60 | 872971 | 1.05 | 1.28 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 61 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 62 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 63 | 873570 | 1.35 | 1.65 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 64 | 889335 | 1.00 | 1.22 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 64A | 889335 | 1.00 | 1.22 | |
| Pistone della valvola | ||||
| 65 | 884964 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 66 | 872654 | |||
| ANELLO O (1AP-10) (VECCHIO 872654) | ||||
| 66A | 889495 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 67A | 887178 | 1.20 | 1.46 | |
| Anello O (I.D.1.8) | ||||
| 68 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 69 | 884965 | 4.80 | 5.86 | |
| Boccola della valvola (a) | ||||
| 70 | 884962 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 885522 | |||
| Braccio della maniglia | ||||
| 71A | 888795 | 1.95 | 2.38 | |
| Dado in nylon M6 | ||||
| 72 | 963837 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72A | 890477 | |||
| MANICOTTO ESATRICO | ||||
| 73B | 883499 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74A | 887031 | |||
| Copertura del rivista | ||||
| 74B | 888787 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74C | 889330 | |||
| Rotaia per chiodi | ||||
| 75 | 885524 | 8.25 | 10.06 | |
| Rivista (vecchio 885525) | ||||
| 76A | 887030 | 57.06 | 69.62 | |
| RIVISTA | ||||
| 76B | 888786 | 35.06 | 42.78 | |
| Bullone a brugola M6x12 | ||||
| 77 | 984443 | 1.04 | 1.27 | |
| ALIMENTAZIONE CHIODI | ||||
| 78 | 885526 | 21.72 | 26.50 | |
| Spillo a rotolo D4x36 (10 pezzi) | ||||
| 79 | 949547 | 3.90 | 4.76 | |
| Alimentazione dei chiodi | ||||
| 80 | 885527 | 5.25 | 6.40 | |
| Rullo di ago D4x20 | ||||
| 81 | 943364 | 1.05 | 1.28 | |
| Molla a nastro (a) | ||||
| 82A | 888801 | 6.60 | 8.05 | |
| Molla per meccanismo di alimentazione | ||||
| 83A | 886278 | 1.05 | 1.28 | |
| Spinotto a rullo D3x8 | ||||
| 84A | 887619 | 1.20 | 1.46 | |
| Etichetta (c) | ||||
| 86A | 887489 | 1.20 | 1.46 | |
| Etichetta (c) | ||||
| 86B | 887665 | 1.20 | 1.46 | |
| Alimentazione dei chiodi | ||||
| 87 | 885530 | 44.00 | 53.68 | |
| Dado di nylon M4 | ||||
| 88 | 876465 | 1.05 | 1.28 | |
| PIASTRA DEL CARICATORE | ||||
| 89 | 885717 | 2.94 | 3.59 | |
| Vite della macchina M4x12 | ||||
| 90 | 951039 | 1.05 | 1.28 | |
| O-RING (S-4) | ||||
| 91A | 981317 | 1.05 | 1.28 | |
| Etichetta di avvertimento (a) | ||||
| 92 | 883513 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 93 | 878183 | |||
| Molla | ||||
| 94 | 884994 | 4.80 | 5.86 | |
| Molla del braccio di innesco | ||||
| 94A | 887682 | 2.10 | 2.56 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 95 | 949518 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 884993 | |||
| Blocca-unghie | ||||
| 97A | 888802 | 1.35 | 1.65 | |
| Copertura del caricatore Ass'y | ||||
| 98 | 887492 | 7.95 | 9.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 887668 | |||
| Asta di cambio | ||||
| 101A | 888798 | 1.95 | 2.38 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 102 | 887669 | 58.99 | 71.96 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 102A | 887669 | 58.99 | 71.96 | |
| Grilletto (d) | ||||
| 103 | 887670 | 1.20 | 1.46 | |
| Grilletto (d) | ||||
| 104 | 887671 | 6.60 | 8.05 | |
| Guida del leva di spinta (d) | ||||
| 105 | 887672 | 2.10 | 2.56 | |
| Molla | ||||
| 106 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 107 | 887458 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 108 | 887674 | 1.20 | 1.46 | |
| Spinotto a rullo D3x35 | ||||
| 109 | 887675 | 1.20 | 1.46 | |
| Vite a testa esagonale M6x16 | ||||
| 110 | 888797 | 1.04 | 1.27 | |
| Bullone Esagonale M6x16 (con flangia) | ||||
| 111 | 888803 | 1.04 | 1.27 | |
| Anello | ||||
| 112 | 877402 | 2.10 | 2.56 | |
| Piastra (a) | ||||
| 113 | 888800 | 1.04 | 1.27 | |
| Etichetta (d) | ||||
| 114 | 888784 | 1.04 | 1.27 | |
| Molla del braccio di innesco | ||||
| 115 | 887682 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Tappo per naso | ||||
| 506 | 886401 | 10.95 | 13.36 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 888760 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Set di Parti di Fuoco Sequenziali Nuovo Ago | ||||
| 603 | 884992 | 26.54 | 32.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 884993 | |||
| ASTA | ||||
| 605 | 884995 | 4.35 | 5.31 | |
| Molla | ||||
| 606 | 884994 | 4.80 | 5.86 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 607 | 949518 | 2.40 | 2.93 | |
| Tappo per naso | ||||
| 608 | 886401 | 10.95 | 13.36 | |
| Kit O-ring | ||||
| 609 | 884991 | 16.36 | 19.96 | |
| Guarnizione (a) Cm12y | ||||
| 610 | 884953 | 4.80 | 5.86 | |
| O-ring (d.i. 49.4) | ||||
| 611 | 884947 | 1.65 | 2.01 | |
| O-ring (d.i. 59.4) | ||||
| 612 | 884948 | 1.65 | 2.01 | |
| O-ring del pistone | ||||
| 613 | 884958 | 1.65 | 2.01 | |
| O-ring (i.d. 59.6) | ||||
| 614 | 884942 | 1.65 | 2.01 | |
| O-ring (d.i. 94.6) | ||||
| 615 | 884943 | 3.30 | 4.03 | |
| Anello del cilindro | ||||
| 616 | 877317 | 1.65 | 2.01 | |
| Anello del cilindro | ||||
| 616A | 886483 | 1.65 | 2.01 | |
| Set di parti della piastra di sospensione | ||||
| 618 | 887892 | 341.41 | 416.52 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 619 | 887894 | 39.74 | 48.48 | |
| Piastra di sospensione | ||||
| 620 | 887893 | 167.75 | 204.66 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 621 | 949757 | 3.00 | 3.66 | |
