Qui troverai tutte le parti e i disegni disponibili del 'Hikoki NR83AA4'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

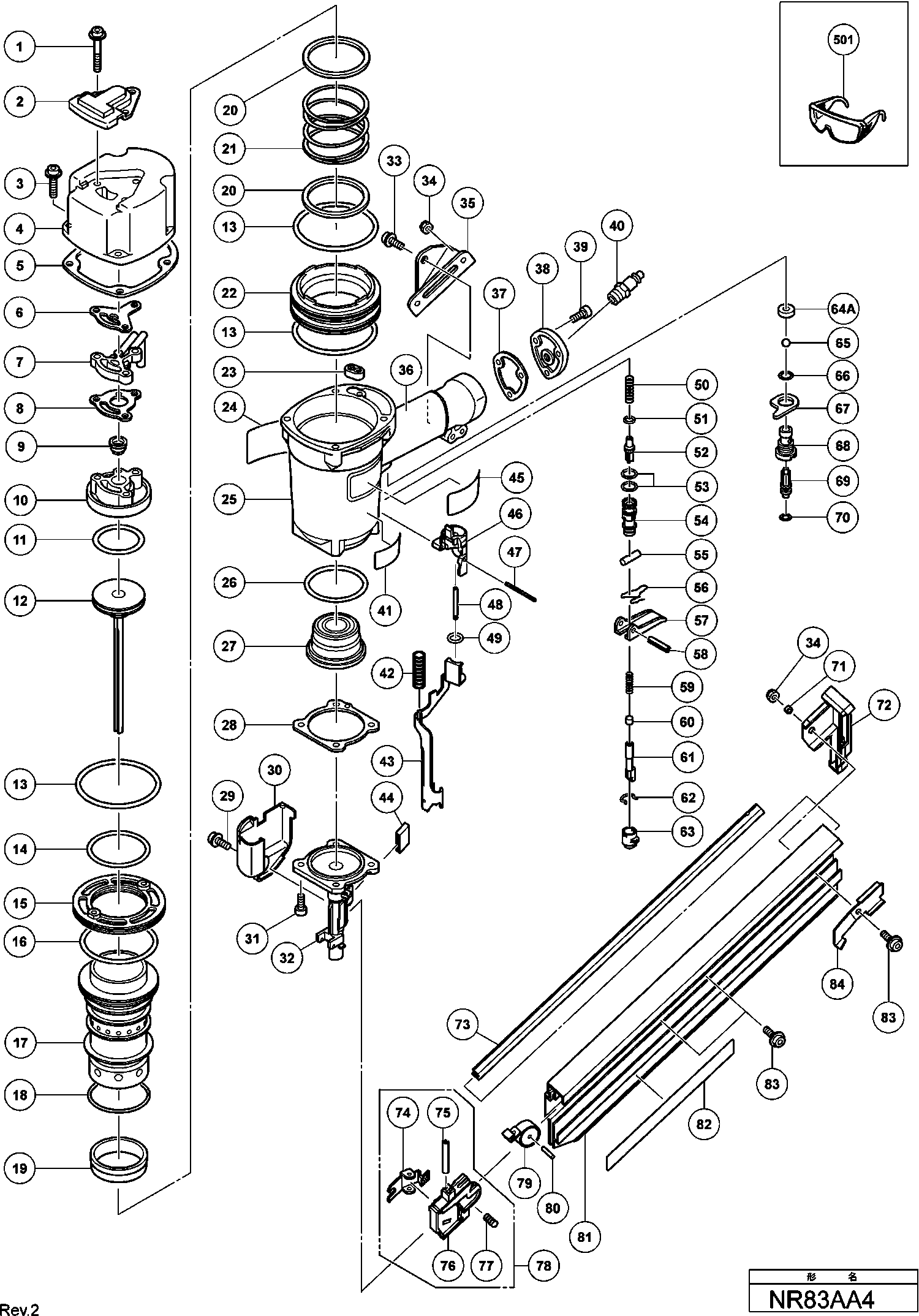

Disegno tecnico del modello Hikoki NR83AA4
Elenco parti di ricambio del modello Hikoki NR83AA4
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Bullone esagonale incassato M6x45 (con flangia) | ||||
| 1 | 883509 | 3.30 | 4.03 | |
| Piastra di copertura | ||||
| 2 | 877330 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 883507 | |||
| Coperchio di scarico (vecchio 877384) | ||||
| 4 | 877324 | 75.76 | 92.43 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 5 | 877325 | 4.50 | 5.49 | |
| Confezione di coperchio testa (f) | ||||
| 6 | 877329 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 877328 | |||
| Guarnizione (c) | ||||
| 8 | 877854 | 2.40 | 2.93 | |
| Valvola di scarico | ||||
| 9 | 887774 | 3.15 | 3.84 | |
| Set di cappuccio e guarnizione della testa | ||||
| 10 | 888138 | 25.58 | 31.20 | |
| O-ring (1ap-48) | ||||
| 11 | 877368 | 1.95 | 2.38 | |
| PISTONE | ||||
| 12 | 883510 | 81.68 | 99.64 | |
| O-ring (s-90) | ||||
| 13 | 877316 | 2.55 | 3.11 | |
| Anello del cilindro O-ring 1.d.63.1 | ||||
| 14 | 877312 | 1.95 | 2.38 | |
| Piastra del Cilindro | ||||
| 15 | 877318 | 20.49 | 24.99 | |
| Cilindro O-ring 1.d.69.3mm | ||||
| 16 | 877314 | 1.95 | 2.38 | |
| CILINDRO | ||||
| 17 | 888133 | 42.90 | 52.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 878376 | |||
| Anello del cilindro | ||||
| 19 | 877317 | 1.65 | 2.01 | |
| Rondella | ||||
| 20 | 877322 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 877321 | |||
| Guida del cilindro (C) | ||||
| 22 | 888132 | 8.00 | 9.76 | |
| Guarnizione (g) | ||||
| 23 | 877327 | 1.05 | 1.28 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 24 | 888143 | 1.04 | 1.27 | |
| Montaggio del corpo | ||||
| 25 | 888137 | 45.93 | 56.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 26 | 877315 | |||
| Fermo pistone (b) | ||||
| 27 | 883511 | 14.03 | 17.11 | |
| Guarnizione (a) Cm12y | ||||
| 28 | 877334 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 29 | 882974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 883493 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 883492 | |||
| NASO | ||||
| 32 | 887775 | 138.74 | 169.26 | |
| Bullone Nylock M8x16 | ||||
| 33 | 883505 | 3.00 | 3.66 | |
| Dado in nylon M6 | ||||
| 34 | 963837 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 883504 | |||
| Imballaggio (d) | ||||
| 37 | 877331 | 1.05 | 1.28 | |
| Cappuccio (vecchio 877367z) | ||||
| 38 | 878311 | 10.65 | 12.99 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 39 | 949658 | 1.80 | 2.20 | |
| Tappo d'aria Npt 3/8 | ||||
| 40 | 887863 | 2.10 | 2.56 | |
| Etichetta | ||||
| 41 | 887864 | 1.20 | 1.46 | |
| Molla | ||||
| 42 | 884117 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 887907 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 883491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 888140 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 887862 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 887852 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 887732 | |||
| Anello di arresto (s-3) | ||||
| 49 | 881715 | 1.05 | 1.28 | |
| Molla del pistone | ||||
| 50 | 887724 | 1.20 | 1.46 | |
| Anello O (p-4) | ||||
| 51 | 874436 | 1.05 | 1.28 | |
| Pistone | ||||
| 52 | 887725 | 1.20 | 1.46 | |
| Anello O (i.d 10.7) | ||||
| 53 | 884112 | 1.65 | 2.01 | |
| Boccola della valvola | ||||
| 54 | 888135 | 24.75 | 30.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 887768 | |||
| Molla del grilletto | ||||
| 56 | 887727 | 3.15 | 3.84 | |
| Manico dell'interruttore | ||||
| 57 | 876203 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 887865 | |||
| MOLLA ASTA | ||||
| 59 | 887728 | 1.20 | 1.46 | |
| ASTA (B) | ||||
| 60 | 887729 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 887904 | |||
| Molla a cricchetto | ||||
| 62 | 886331 | 1.05 | 1.28 | |
| Bottone di cambiamento | ||||
| 63 | 888136 | 1.04 | 1.27 | |
| Imballaggio della valvola | ||||
| 64A | 888151 | 1.04 | 1.27 | |
| Pallina di uretano (b) D7.14 | ||||
| 65 | 875645 | 3.90 | 4.76 | |
| Anello O (s-12) | ||||
| 66 | 875638 | 1.65 | 2.01 | |
| Piastra della valvola | ||||
| 67 | 887771 | 4.20 | 5.12 | |
| Boccola della valvola di innesco | ||||
| 68 | 888134 | 5.55 | 6.77 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 887905 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 887840 | |||
| MANICOTTO ESATRICO | ||||
| 71 | 883499 | 1.50 | 1.83 | |
| Copertura del rivista | ||||
| 72 | 883497 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 883496 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 883502 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 949688 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 883501 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 883441 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 883500 | |||
| Molla a Balia | ||||
| 79 | 883503 | 9.00 | 10.98 | |
| Rullo di ago D4x20 | ||||
| 80 | 943364 | 1.05 | 1.28 | |
| RIVISTA | ||||
| 81 | 883495 | 55.41 | 67.60 | |
| Bullone a brugola M6x12 | ||||
| 83 | 984443 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 883498 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 874042 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 876212 | |||
| Grasso (attolub No.2) 500g | ||||
| 604 | 317918 | 32.18 | 39.25 | |
| Nastro di presa (vecchio 880349) | ||||
| 605 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 880407 | |||
