Qui troverai tutte le parti e i disegni disponibili di “Hikoki NR65AK”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

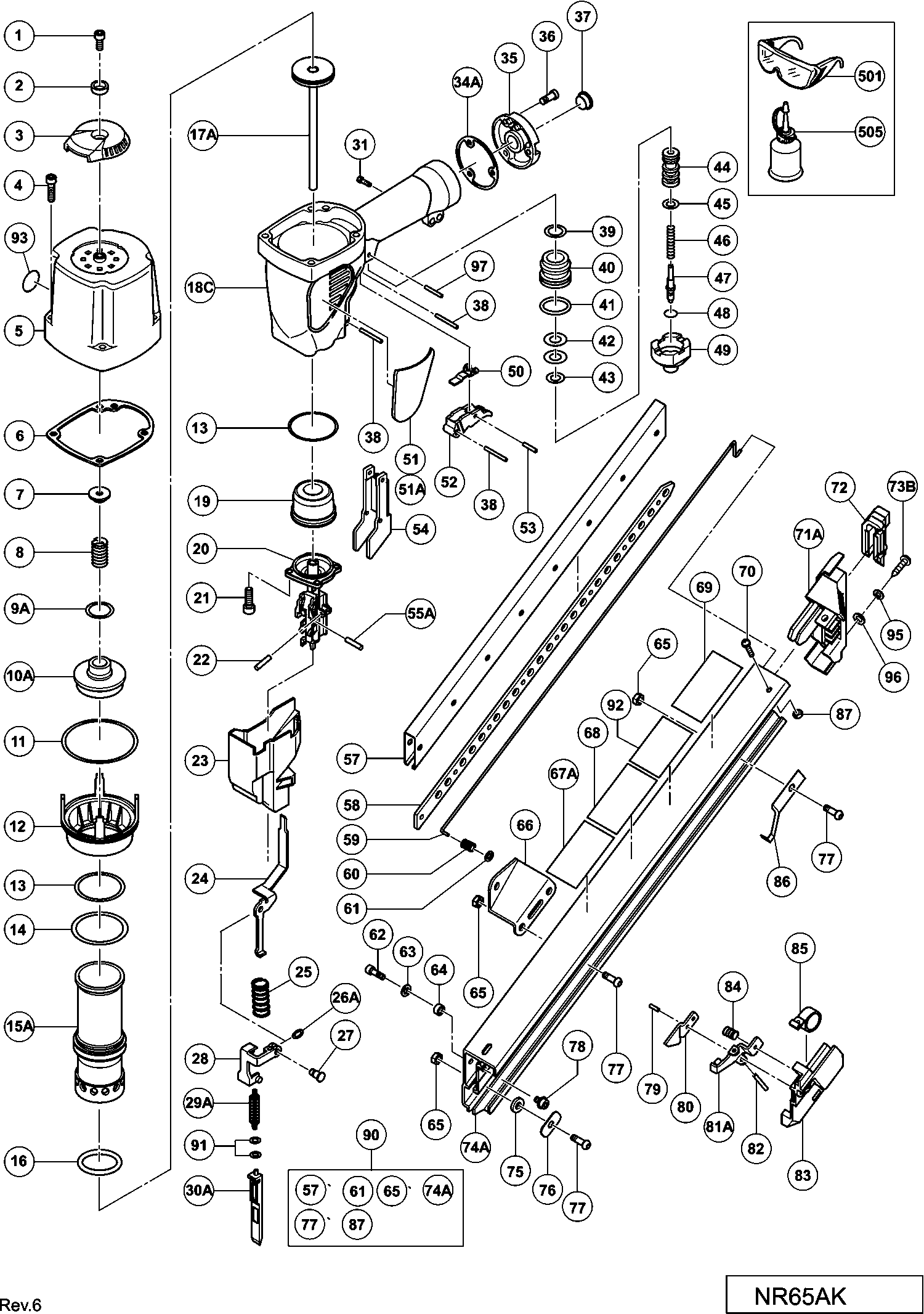

Disegni tecnici di Hikoki NR65AK
Elenco parti di Hikoki NR65AK
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite esagonale incassata M6x12 (vecchio 949657z,10 | ||||
| 1 | 949657 | 3.00 | 3.66 | |
| Piastra | ||||
| 2 | 880515 | 5.85 | 7.14 | |
| COPERTURA SUPERIORE | ||||
| 3 | 884332 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 949822 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 5 | 883451 | |||
| Guarnizione (B) | ||||
| 6 | 883452 | 1.80 | 2.20 | |
| Paracolpi di Testa | ||||
| 7 | 882914 | 6.60 | 8.05 | |
| Molla della valvola di testa | ||||
| 8 | 882913 | 6.75 | 8.24 | |
| Anello O (diametro interno 20,8) | ||||
| 9A | 883992 | 1.65 | 2.01 | |
| Valvola principale (vecchio 882912) | ||||
| 10A | 882927 | 14.10 | 17.20 | |
| Anello-O (s-70) | ||||
| 11 | 878863 | 2.40 | 2.93 | |
| Piastra del Cilindro | ||||
| 12 | 882910 | 6.45 | 7.87 | |
| O-ring (s-46) | ||||
| 13 | 882874 | 1.65 | 2.01 | |
| O-ring (1ap-48) | ||||
| 14 | 877368 | 1.95 | 2.38 | |
| Cilindro (vecchio 883450) | ||||
| 15A | 883989 | 50.46 | 61.56 | |
| Anello O i.d. 37 | ||||
| 16 | 883431 | 1.65 | 2.01 | |
| Pistone (h) | ||||
| 17A | 883471 | 132.83 | 162.05 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18C | 885516 | |||
| Paracolpi del pistone | ||||
| 19 | 883432 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 883433 | |||
| Bullone ad alta tensione Nylock M6x20 | ||||
| 21 | 880675 | 4.05 | 4.94 | |
| Spina ruotante D3x12 (10 pezzi) | ||||
| 22 | 949535 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 883447 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 883445 | |||
| Molla del Leva di Spinta | ||||
| 25 | 883446 | 1.65 | 2.01 | |
| Anello-O (1ap-3) | ||||
| 26A | 873093 | 1.05 | 1.28 | |
| Spillo (a) | ||||
| 27 | 883448 | 3.30 | 4.03 | |
| LEVA DI SPINTA (B) | ||||
| 28 | 883444 | 21.04 | 25.67 | |
| Molla, acciaio non arrugginito | ||||
| 29A | 883470 | 1.65 | 2.01 | |
| Leva di spinta (a) (vecchio 883443) | ||||
| 30A | 883635 | 19.39 | 23.65 | |
| Bullone Nylock M6x16 | ||||
| 31 | 880474 | 1.05 | 1.28 | |
| Guarnizione (B) | ||||
| 34A | 883309 | 4.80 | 5.86 | |
| CAPPELLO | ||||
| 35 | 881949 | 4.80 | 5.86 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 36 | 949821 | 2.55 | 3.11 | |
| CAPPUCCIO ANTIPOLVERE | ||||
| 37 | 872035 | 1.04 | 1.27 | |
| Spinotto a Rullo D3x28 (10 Pezzi) | ||||
| 38 | 949865 | 2.55 | 3.11 | |
| O-RING DELLA VALVOLA DI TESTA (I.D.16.8) | ||||
| 39 | 877699 | 1.05 | 1.28 | |
| Boccola della valvola (b) | ||||
| 40 | 878881 | 39.74 | 48.48 | |
| O-RING (S-18) | ||||
| 41 | 878885 | 1.05 | 1.28 | |
| Anello O (I.D. 8.8) | ||||
| 42 | 878925 | 1.05 | 1.28 | |
| O-Ring (I.D.11) | ||||
| 43 | 878887 | 1.65 | 2.01 | |
| Pistone della valvola (b) | ||||
| 44 | 880672 | 32.18 | 39.25 | |
| O-RING (S-4) | ||||
| 45 | 981317 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 883453 | |||
| Pistone (A) | ||||
| 47 | 880673 | 14.71 | 17.95 | |
| Anello O (I.D.1.8) | ||||
| 48 | 878888 | 1.05 | 1.28 | |
| Boccola della valvola (a) | ||||
| 49 | 882920 | 29.56 | 36.07 | |
| Boccola della valvola (a) | ||||
| 49 | 880671 | 23.65 | 28.85 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 883454 | |||
| GRILLETTO | ||||
| 52 | 882894 | 3.30 | 4.03 | |
| Perno a rulli D2.5x16 | ||||
| 53 | 881951 | 1.80 | 2.20 | |
| Guida alla Leva di Spinta | ||||
| 54 | 883455 | 3.30 | 4.03 | |
| SPINA | ||||
| 55A | 883438 | 1.65 | 2.01 | |
| Rotaia per chiodi | ||||
| 57 | 883458 | 14.70 | 17.93 | |
| STRISCIA | ||||
| 58 | 883459 | 26.40 | 32.21 | |
| Albero (b) | ||||
| 59 | 883460 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 883467 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 883465 | |||
| Vite a brugola Hd M4x12 | ||||
| 62 | 880630 | 1.05 | 1.28 | |
| Rondella di chiusura (b) (vecchio 976448) | ||||
| 63 | 962569 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 883442 | |||
| Dado in nylon M6 | ||||
| 65 | 963837 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 883464 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 67A | 881128 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 883466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 888758 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 881772 | |||
| COPERTINA DEL MAGAZINE | ||||
| 71A | 883461 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 883462 | |||
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 73B | 302086 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74A | 883457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 883434 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 883435 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 878647 | |||
| Bullone Hex. con flangia M4x6 per (s) | ||||
| 78 | 305735 | 1.04 | 1.27 | |
| Spina D3x10 (10 pezzi) | ||||
| 79 | 949776 | 2.40 | 2.93 | |
| Pulsante di arresto | ||||
| 80 | 883439 | 1.65 | 2.01 | |
| Piastra per meccanismo di alimentazione | ||||
| 81A | 883437 | 3.30 | 4.03 | |
| SPINA | ||||
| 82 | 883438 | 1.65 | 2.01 | |
| Alimentazione dei chiodi | ||||
| 83 | 883436 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 883441 | |||
| Molla a Balia | ||||
| 85 | 883440 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 883463 | |||
| Dado in Nylon M5 | ||||
| 87 | 877371 | 1.05 | 1.28 | |
| Magazzino Completo | ||||
| 90 | 883456 | 277.06 | 338.02 | |
| Anello O (p-4) | ||||
| 91 | 874436 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 92 | 878183 | |||
| Etichetta di avvertimento (a) | ||||
| 93 | 883513 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95A | 889083 | |||
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 96 | 949424 | 1.05 | 1.28 | |
| Spinotto a Rullo D3x22 (10 Pezzi) | ||||
| 97 | 949864 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 883469 | |||
| Nastro di presa (vecchio 880349) | ||||
| 602 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603A | 888213 | |||
| Set di pezzi appendibili | ||||
| 604 | 888097 | 492.94 | 601.38 | |
