Qui troverai tutte le parti e i disegni disponibili di “Hikoki NP18DSL”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

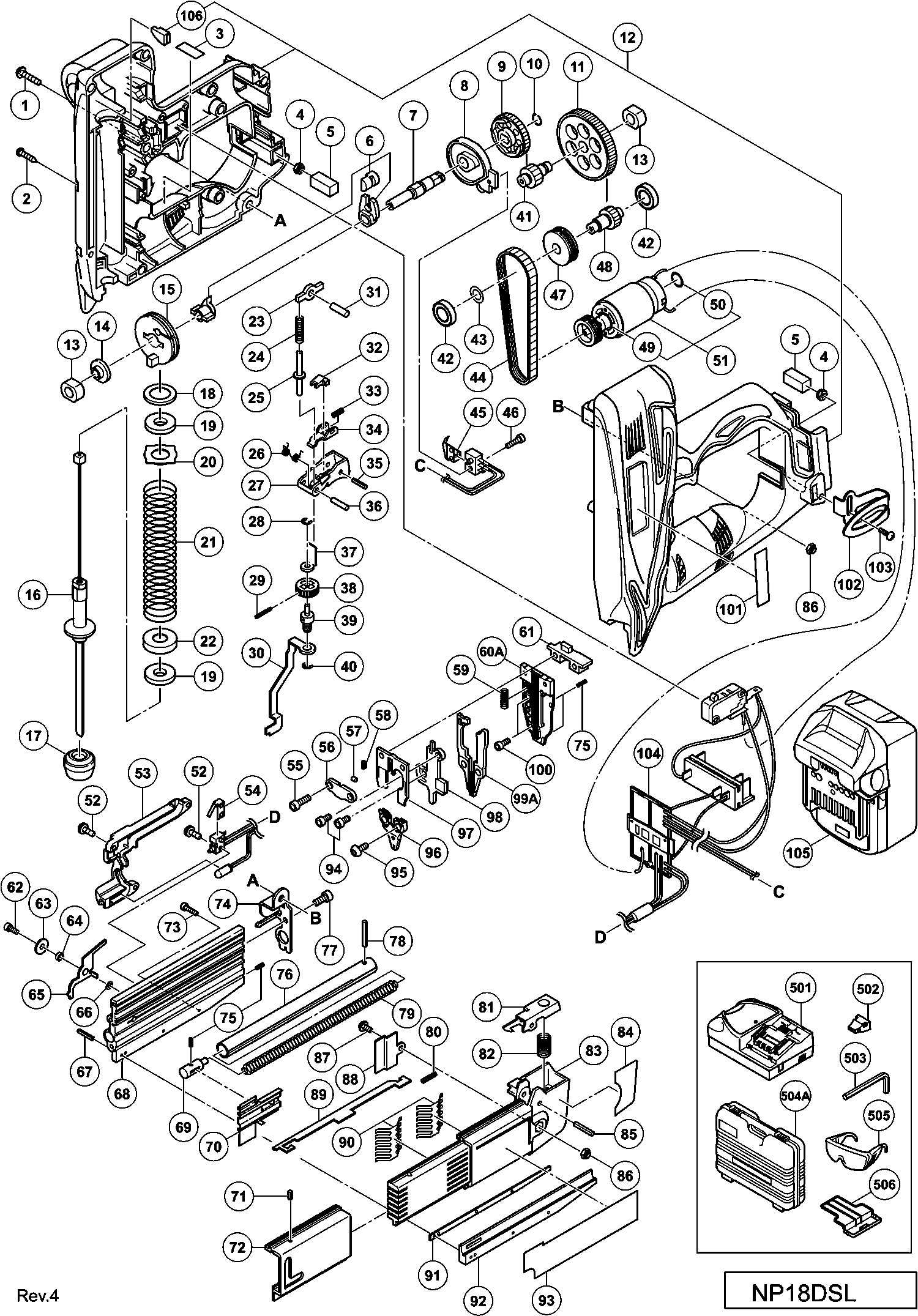

Disegni tecnici di Hikoki NP18DSL
Elenco parti di Hikoki NP18DSL
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 329171 | |||
| Vite a filettare (con flangia) D3x16 (nero) | ||||
| 2 | 313687 | 1.04 | 1.27 | |
| Etichetta Interruttore (a) | ||||
| 3 | 331185 | 1.80 | 2.20 | |
| Dado di blocco M4 (nero) | ||||
| 4 | 327002 | 1.80 | 2.20 | |
| Guarnizione | ||||
| 5 | 331186 | 1.80 | 2.20 | |
| Set Porta Pezzo Guida | ||||
| 6 | 333987 | 28.46 | 34.72 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 329158 | |||
| Rotaia di guida | ||||
| 8 | 329160 | 25.03 | 30.53 | |
| Ingranaggio Finale | ||||
| 9 | 329157 | 7.35 | 8.97 | |
| Anello di ritenuta (d8) | ||||
| 10 | 329159 | 1.80 | 2.20 | |
| Secondo ingranaggio | ||||
| 11 | 329154 | 7.35 | 8.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 334989 | |||
| Boccola di metallo | ||||
| 13 | 329156 | 1.80 | 2.20 | |
| MANICOTTO FILETTATO | ||||
| 14 | 329165 | 3.45 | 4.21 | |
| Tamburo | ||||
| 15 | 329164 | 1.80 | 2.20 | |
| Pistone | ||||
| 16 | 331189 | 73.29 | 89.41 | |
| Anello di smorzamento | ||||
| 17 | 329142 | 3.45 | 4.21 | |
| Rondella Ammortizzante H25pv | ||||
| 18 | 330144 | 1.80 | 2.20 | |
| Anello di smorzamento | ||||
| 19 | 329145 | 1.80 | 2.20 | |
| Rondella (a) | ||||
| 20 | 330142 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 329146 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 22 | 330143 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 329107 | |||
| Molla del pistone | ||||
| 24 | 329106 | 1.80 | 2.20 | |
| Colpitore | ||||
| 25 | 329105 | 3.45 | 4.21 | |
| Molla del grilletto | ||||
| 26 | 329104 | 1.80 | 2.20 | |
| POMELLO DI BLOCCAGGIO | ||||
| 27 | 329100 | 1.80 | 2.20 | |
| ANELLO FERMATORE | ||||
| 28 | 874759 | 1.04 | 1.27 | |
| Spinotto a rullo D2x16 | ||||
| 29 | 880093 | 1.04 | 1.27 | |
| Leva di spinta (b) | ||||
| 30 | 329135 | 6.75 | 8.24 | |
| Rullo ad ago | ||||
| 31 | 329108 | 1.80 | 2.20 | |
| Pezzo del Grilletto | ||||
| 32 | 882896 | 1.65 | 2.01 | |
| Molla del braccio del grilletto | ||||
| 33 | 329102 | 1.80 | 2.20 | |
| Braccio di innesco (grigio) | ||||
| 34A | 884201 | 12.30 | 15.01 | |
| Perno a rulli D2.5x16 | ||||
| 35 | 881951 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 329103 | |||
| Leva di spinta (d) | ||||
| 37 | 329136 | 5.10 | 6.22 | |
| REGOLATORE | ||||
| 38 | 884221 | 7.80 | 9.52 | |
| Leva di spinta (c) | ||||
| 39 | 329134 | 10.35 | 12.63 | |
| ANELLO FERMATORE | ||||
| 40 | 872971 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 329155 | |||
| Cuscinetto a sfere 695vv | ||||
| 42 | 329153 | 5.10 | 6.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 329150 | |||
| Cintura | ||||
| 44 | 329151 | 12.00 | 14.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 330145 | |||
| Bullone cavo esagonale Nylock M3 | ||||
| 46 | 331184 | 1.80 | 2.20 | |
| Puleggia (b) | ||||
| 47 | 329149 | 11.70 | 14.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 329152 | |||
| Anello di gomma | ||||
| 49 | 996407 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 50 | 872654 | |||
| MOTORE | ||||
| 51 | 334990 | 14.30 | 17.45 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 331172 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 331174 | |||
| Portainterruttore micro (b) | ||||
| 54 | 335025 | 1.20 | 1.46 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 55 | 949757 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 331183 | |||
| Spina aghi D3 | ||||
| 57 | 331181 | 5.10 | 6.22 | |
| Molla (l) | ||||
| 58 | 331182 | 1.80 | 2.20 | |
| Molla del leva di spinta | ||||
| 59 | 329133 | 1.80 | 2.20 | |
| Guida per lama | ||||
| 60A | 337786 | 59.40 | 72.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 331141 | |||
| BULLONE NYLOCK HEX.SOCKET HD M4X8 | ||||
| 62 | 878614 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 329140 | |||
| Pezzo di distanza | ||||
| 64 | 329137 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 329138 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 334993 | |||
| Spinotto del rullo D2.5x12 | ||||
| 67 | 878791 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 329111 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 329125 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 70 | 329114 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 329128 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 329113 | |||
| Vite di bloccaggio Esag. Intr. M3x12 | ||||
| 73 | 318832 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 329120 | |||
| Perno a rullo D2x6 | ||||
| 75 | 880585 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 329118 | |||
| Vite esagonale M4x12 (10 pezzi) | ||||
| 77 | 949813 | 1.65 | 2.01 | |
| Spina a rullo D2.5x18 (10 pezzi) | ||||
| 78 | 949863 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 329115 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 329119 | |||
| Leva di Arresto | ||||
| 81 | 331121 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 329126 | |||
| Copertina del magazine (a) | ||||
| 83 | 329112 | 6.75 | 8.24 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 85 | 949685 | 2.55 | 3.11 | |
| Dado in Nylon M5 | ||||
| 86 | 877371 | 1.05 | 1.28 | |
| Vite da macchina M5x10 (nera) | ||||
| 87 | 329127 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 88 | 329124 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 329116 | |||
| Piastra a molla (1) | ||||
| 90 | 329117 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 91 | 329121 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 329123 | |||
| Vite a testa esagonale M5x8 (10 pezzi) | ||||
| 94 | 949818 | 2.40 | 2.93 | |
| Vite esagonale M6x7 | ||||
| 95 | 884215 | 5.10 | 6.22 | |
| Naso | ||||
| 96 | 329131 | 20.21 | 24.66 | |
| Piastra di Guida (b) | ||||
| 97 | 331108 | 10.35 | 12.63 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 331107 | |||
| Leva di spinta | ||||
| 99A | 337787 | 36.44 | 44.45 | |
| Bullone a Testa Bassa Esagonale M4x8 | ||||
| 100 | 331109 | 1.80 | 2.20 | |
| Targa del marchio | ||||
| 101 | 886342 | 1.80 | 2.20 | |
| GANCIO | ||||
| 102 | 332824 | 4.58 | 5.58 | |
| Vite M4 | ||||
| 103 | 327001 | 1.80 | 2.20 | |
| Interruttore | ||||
| 104 | 334992 | 67.93 | 82.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 334421 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 105A | 370171 | |||
| Ammortizzatore del tamburo | ||||
| 106 | 336988 | 1.04 | 1.27 | |
| Cappuccio del naso (a) | ||||
| 502 | 886713 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 339043 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 875769 | |||
| Cappuccio di protezione per batteria | ||||
| 506 | 329897 | 1.80 | 2.20 | |
