Qui troverai tutte le parti e i disegni disponibili di “Hikoki N5024A”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

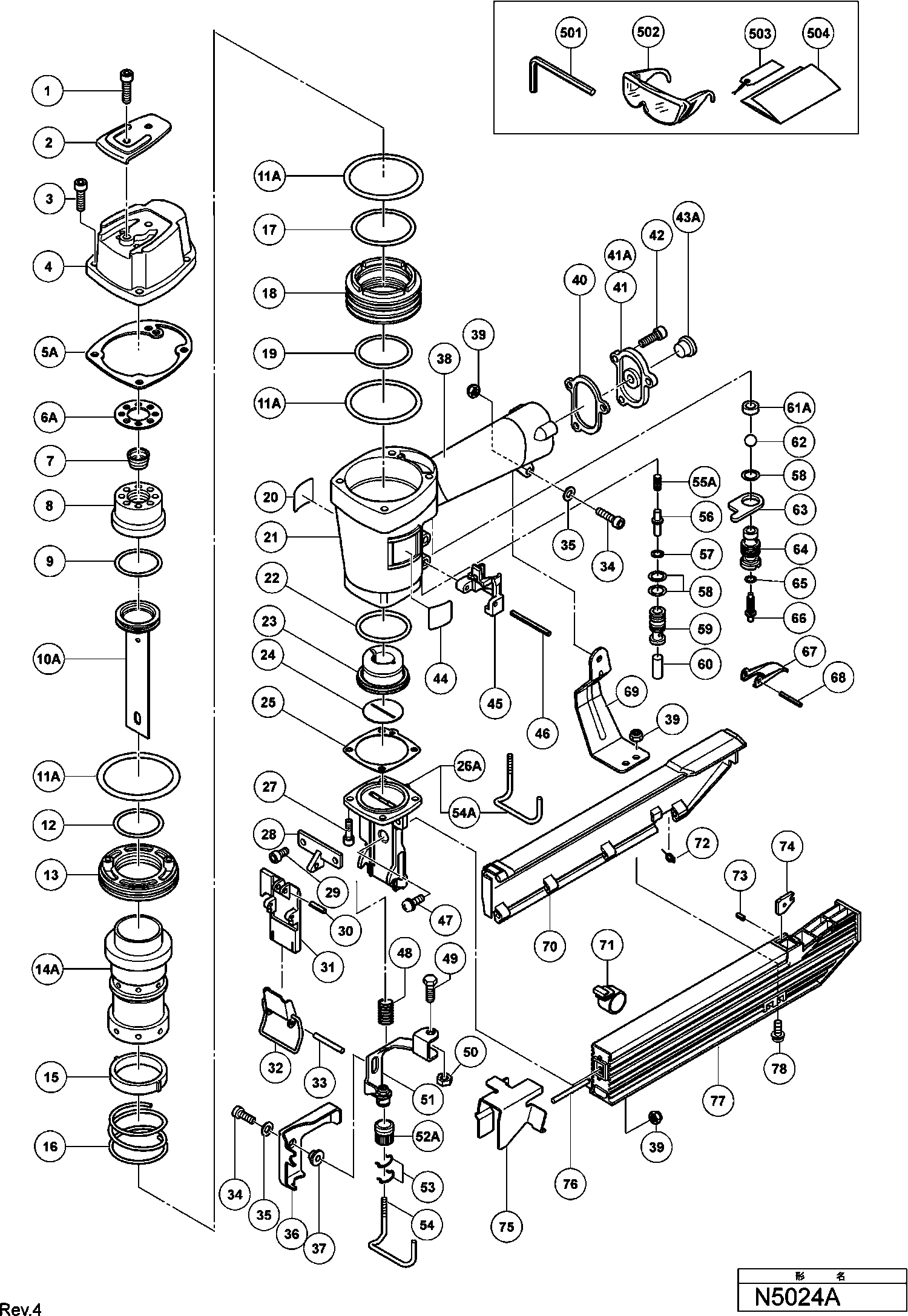

Disegni tecnici di Hikoki N5024A
Elenco parti di Hikoki N5024A
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 1 | 949662 | 2.10 | 2.56 | |
| COPERTURA SUPERIORE | ||||
| 2 | 876179 | 1.05 | 1.28 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 3 | 949757 | 3.00 | 3.66 | |
| Cappuccio di scarico vecchio (vecchio 877128) | ||||
| 4 | 877917 | 28.88 | 35.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 5A | 885794 | |||
| Imballaggio (c) | ||||
| 6A | 886466 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 878417 | |||
| Montaggio Cappuccio a Testa | ||||
| 8 | 877129 | 14.58 | 17.78 | |
| Anello O per Dado di Colpo | ||||
| 9 | 876174 | 3.60 | 4.39 | |
| PISTONE | ||||
| 10A | 884357 | 38.03 | 46.39 | |
| Anello O (i.d.64.5) | ||||
| 11A | 885793 | 2.10 | 2.56 | |
| Cilindro Anello O (d) | ||||
| 12 | 877126 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 13 | 876168 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 14A | 888212 | 24.75 | 30.20 | |
| Anello del Cilindro | ||||
| 15 | 876167 | 1.05 | 1.28 | |
| Molla del Cilindro | ||||
| 16 | 876172 | 6.60 | 8.05 | |
| O-ring di cilindro (a) | ||||
| 17 | 877123 | 2.40 | 2.93 | |
| Guida del cilindro (vecchio 876631) | ||||
| 18 | 877122 | 17.60 | 21.47 | |
| Cilindro Anello O (b) | ||||
| 19 | 877124 | 1.95 | 2.38 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 20 | 884070 | 1.65 | 2.01 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 21 | 884171 | 81.68 | 99.64 | |
| Cilindro Anello O (c) | ||||
| 22 | 877125 | 1.95 | 2.38 | |
| Paracolpi del pistone | ||||
| 23 | 884350 | 11.85 | 14.46 | |
| Foglio di paracolpi | ||||
| 24 | 884351 | 1.05 | 1.28 | |
| Guarnizione (a) Cm12y | ||||
| 25 | 876673 | 1.04 | 1.27 | |
| NASO | ||||
| 26A | 886726 | 113.99 | 139.06 | |
| Vite a brugola M5x16 | ||||
| 27 | 878181 | 1.05 | 1.28 | |
| Piastra di guida | ||||
| 28 | 884360 | 14.10 | 17.20 | |
| Vite M5x10 (vecchio 956634, 10 pezzi) | ||||
| 29 | 949819 | 2.55 | 3.11 | |
| Roll Pin D4x16 (10 pezzi) | ||||
| 30 | 949497 | 2.55 | 3.11 | |
| ASTA | ||||
| 31 | 884361 | 17.13 | 20.89 | |
| Blocco KS 60 E | ||||
| 32 | 884362 | 8.33 | 10.16 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 33 | 949866 | 3.60 | 4.39 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 34 | 949658 | 1.80 | 2.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 876205 | |||
| GUARDIA | ||||
| 36 | 884364 | 2.10 | 2.56 | |
| MANICOTTO ESATRICO | ||||
| 37 | 884366 | 4.20 | 5.12 | |
| Dado in Nylon M5 | ||||
| 39 | 877371 | 1.05 | 1.28 | |
| Imballaggio (d) | ||||
| 40 | 877131 | 1.05 | 1.28 | |
| Cappuccio (vecchio 876714p) | ||||
| 41 | 880036 | 6.75 | 8.24 | |
| Copertura | ||||
| 41A | 885795 | 4.50 | 5.49 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 42 | 949821 | 2.55 | 3.11 | |
| Salvavalvola | ||||
| 45 | 884356 | 2.10 | 2.56 | |
| Spina a rulli D3x45 (10 Pezzi) | ||||
| 46 | 884025 | 1.80 | 2.20 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 47 | 308386 | 1.05 | 1.28 | |
| Molla | ||||
| 48 | 877894 | 1.05 | 1.28 | |
| Bolt di sicurezza | ||||
| 49 | 875650 | 1.05 | 1.28 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 50 | 949555 | 1.05 | 1.28 | |
| Leva di Spinta | ||||
| 51 | 884353 | 22.83 | 27.85 | |
| REGOLATORE | ||||
| 52A | 885796 | 4.20 | 5.12 | |
| Molla a cricchetto | ||||
| 53 | 881765 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 54 | 884354 | |||
| Leva di spinta (a) | ||||
| 54A | 886447 | 4.20 | 5.12 | |
| Molla del pistone | ||||
| 55A | 886725 | 1.05 | 1.28 | |
| Pistone (A) | ||||
| 56 | 878542 | 1.95 | 2.38 | |
| O-ring del pistone | ||||
| 57 | 877705 | 1.05 | 1.28 | |
| Anello O (s-12) | ||||
| 58 | 875638 | 1.65 | 2.01 | |
| Boccola della valvola | ||||
| 59 | 877880 | 27.09 | 33.05 | |
| Pistone (B) | ||||
| 60 | 877882 | 5.55 | 6.77 | |
| Imballaggio della valvola | ||||
| 61A | 888151 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 875645 | |||
| Piastra della valvola | ||||
| 63 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 64 | 877335 | 12.60 | 15.37 | |
| Anello O | ||||
| 65 | 874820 | 1.65 | 2.01 | |
| Pistone del grilletto | ||||
| 66 | 878121 | 1.65 | 2.01 | |
| Manico dell'interruttore | ||||
| 67 | 876203 | 2.55 | 3.11 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 68 | 949866 | 3.60 | 4.39 | |
| Braccio della maniglia | ||||
| 69 | 884363 | 6.68 | 8.14 | |
| Copertura del rivista | ||||
| 70 | 883718 | 7.20 | 8.78 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 881047 | |||
| Molla | ||||
| 72 | 881043 | 1.35 | 1.65 | |
| SPINOTTO A RULLI D3x8 (10 Pezzi) | ||||
| 73 | 949749 | 1.95 | 2.38 | |
| Piastra del magazzino | ||||
| 74 | 881039 | 2.55 | 3.11 | |
| Alimentatore di graffette | ||||
| 75 | 884359 | 8.33 | 10.16 | |
| Perno Di Pivot | ||||
| 76 | 883719 | 2.10 | 2.56 | |
| Magazzino Completo | ||||
| 77 | 884358 | 16.36 | 19.96 | |
| Vite per macchina M5x14 Nero | ||||
| 78 | 678653 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Etichetta di precauzione | ||||
| 503 | 882413 | 1.95 | 2.38 | |
| Opuscolo | ||||
| 504 | 882414 | 1.86 | 2.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 876762 | |||
| Nastro di presa (vecchio 880349) | ||||
| 602 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603A | 888213 | |||
