Qui troverai tutte le parti e i disegni disponibili di “Hikoki N5008AC2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

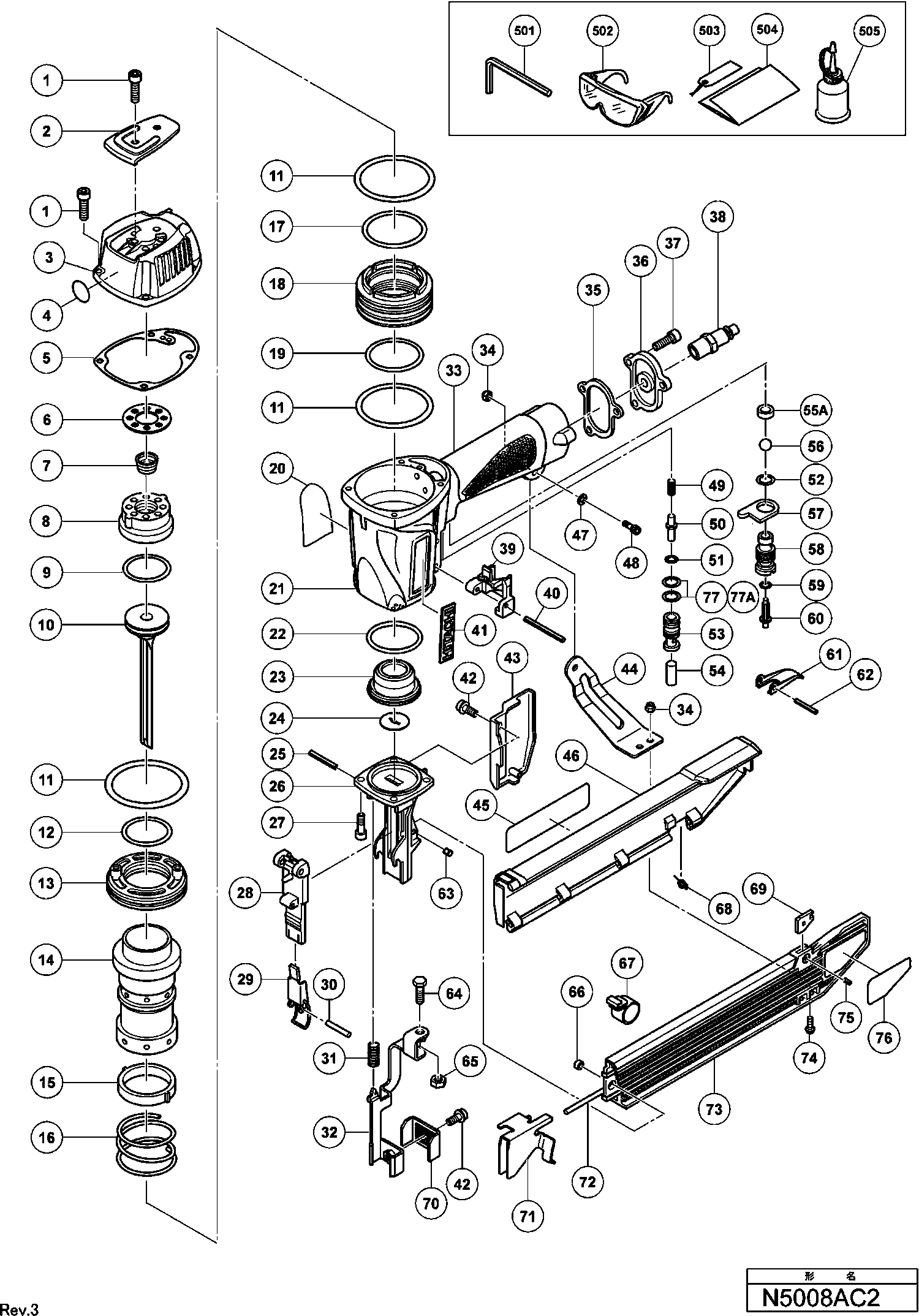

Disegni tecnici di Hikoki N5008AC2
Elenco parti di Hikoki N5008AC2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 1 | 949757 | 3.00 | 3.66 | |
| COPERTURA SUPERIORE | ||||
| 2 | 876179 | 1.05 | 1.28 | |
| Cappuccio di scarico | ||||
| 3 | 886444 | 14.65 | 17.87 | |
| Etichetta di avvertimento (a) | ||||
| 4 | 883513 | 1.65 | 2.01 | |
| Guarnizione | ||||
| 5 | 883892 | 1.65 | 2.01 | |
| Imballaggio (c) | ||||
| 6 | 886466 | 1.05 | 1.28 | |
| Valvola di scarico | ||||
| 7 | 878539 | 3.75 | 4.58 | |
| Montaggio Cappuccio a Testa | ||||
| 8 | 878026 | 73.01 | 89.08 | |
| Anello O per Dado di Colpo | ||||
| 9 | 876174 | 3.60 | 4.39 | |
| PISTONE | ||||
| 10 | 883716 | 92.40 | 112.73 | |
| Anello O (i.d.64.5) | ||||
| 11 | 885793 | 2.10 | 2.56 | |
| Cilindro Anello O (d) | ||||
| 12 | 877126 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 13 | 876168 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 14 | 885792 | 24.75 | 30.20 | |
| CILINDRO | ||||
| 14A | 885792 | 24.75 | 30.20 | |
| Anello del Cilindro | ||||
| 15 | 876167 | 1.05 | 1.28 | |
| Molla del Cilindro | ||||
| 16 | 876172 | 6.60 | 8.05 | |
| O-ring di cilindro (a) | ||||
| 17 | 877123 | 2.40 | 2.93 | |
| Guida del cilindro (vecchio 876631) | ||||
| 18 | 877122 | 17.60 | 21.47 | |
| Cilindro Anello O (b) | ||||
| 19 | 877124 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 888960 | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 21 | 886443 | 58.93 | 71.89 | |
| Cilindro Anello O (c) | ||||
| 22 | 877125 | 1.95 | 2.38 | |
| Paracolpi del pistone | ||||
| 23 | 886434 | 4.20 | 5.12 | |
| Foglio di paracolpi | ||||
| 24 | 883712 | 1.50 | 1.83 | |
| Spillo a rotolo D4x36 (10 pezzi) | ||||
| 25 | 949547 | 3.90 | 4.76 | |
| NASO | ||||
| 26 | 886717 | 79.75 | 97.30 | |
| Vite a brugola M5x16 | ||||
| 27 | 878181 | 1.05 | 1.28 | |
| ASTA | ||||
| 28 | 886718 | 10.58 | 12.90 | |
| Blocco KS 60 E | ||||
| 29 | 886441 | 4.58 | 5.58 | |
| Spinotto D4x32 (10 Pezzi) | ||||
| 30 | 949685 | 2.55 | 3.11 | |
| Molla (b) | ||||
| 31 | 877873 | 1.04 | 1.27 | |
| Leva di Spinta | ||||
| 32 | 883714 | 19.25 | 23.48 | |
| Dado in Nylon M5 | ||||
| 34 | 877371 | 1.05 | 1.28 | |
| Guarnizione | ||||
| 35 | 886719 | 1.05 | 1.28 | |
| Copertura | ||||
| 36 | 885795 | 4.50 | 5.49 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 37 | 949821 | 2.55 | 3.11 | |
| Salvavalvola | ||||
| 39 | 884356 | 2.10 | 2.56 | |
| Spina a rulli D3x45 (10 Pezzi) | ||||
| 40 | 884025 | 1.80 | 2.20 | |
| Targa del marchio | ||||
| 41 | 886342 | 1.80 | 2.20 | |
| Targa del marchio | ||||
| 41A | 886342 | 1.80 | 2.20 | |
| Bullone Nylock M5x8 | ||||
| 42 | 878540 | 1.04 | 1.27 | |
| GUARDIA | ||||
| 43 | 883724 | 2.10 | 2.56 | |
| Braccio della maniglia | ||||
| 44 | 883723 | 4.20 | 5.12 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 45 | 886720 | 1.05 | 1.28 | |
| Copertura del rivista | ||||
| 46 | 883718 | 7.20 | 8.78 | |
| Non più disponibile, nessuna sostituzione | ||||
| 47 | 876205 | |||
| Rondella (VECCHIO 876205) | ||||
| 47A | 889024 | 1.04 | 1.27 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 48 | 949658 | 1.80 | 2.20 | |
| Molla del pistone | ||||
| 49 | 886725 | 1.05 | 1.28 | |
| Pistone (A) | ||||
| 50 | 878542 | 1.95 | 2.38 | |
| O-ring del pistone | ||||
| 51 | 877705 | 1.05 | 1.28 | |
| Anello O (s-12) | ||||
| 52 | 875638 | 1.65 | 2.01 | |
| Boccola della valvola | ||||
| 53 | 877880 | 27.09 | 33.05 | |
| Pistone (B) | ||||
| 54 | 877882 | 5.55 | 6.77 | |
| Imballaggio della valvola | ||||
| 55A | 888151 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 875645 | |||
| Pallina D7.2 | ||||
| 56A | 890301 | 1.04 | 1.27 | |
| Piastra della valvola | ||||
| 57 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 58 | 877335 | 12.60 | 15.37 | |
| Anello O | ||||
| 59 | 874820 | 1.65 | 2.01 | |
| Pistone del grilletto | ||||
| 60 | 878121 | 1.65 | 2.01 | |
| Manico dell'interruttore | ||||
| 61 | 876203 | 2.55 | 3.11 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 62 | 949866 | 3.60 | 4.39 | |
| SPINA | ||||
| 63 | 881044 | 4.50 | 5.49 | |
| Bolt di sicurezza | ||||
| 64 | 875650 | 1.05 | 1.28 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 65 | 949555 | 1.05 | 1.28 | |
| Anello per albero | ||||
| 66 | 881045 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 67 | 881047 | |||
| MOLLA A NASTRO | ||||
| 67A | 889503 | 3.90 | 4.76 | |
| Molla | ||||
| 68 | 881043 | 1.35 | 1.65 | |
| Piastra del magazzino | ||||
| 69 | 881039 | 2.55 | 3.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 70 | 883715 | |||
| PEZZO LEVA SPEING (VECCHIO 883715) | ||||
| 70A | 889337 | 1.20 | 1.46 | |
| Distributore di graffette (vecchio 883720) | ||||
| 71 | 886724 | 8.33 | 10.16 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71A | 890657 | |||
| Perno Di Pivot | ||||
| 72 | 883719 | 2.10 | 2.56 | |
| Magazzino Completo | ||||
| 73 | 883717 | 15.26 | 18.62 | |
| Vite per macchina M5x14 Nero | ||||
| 74 | 678653 | 1.05 | 1.28 | |
| Perno a rullo D3x6 | ||||
| 75 | 881040 | 1.04 | 1.27 | |
| Anello O (s-12) | ||||
| 77 | 875638 | 1.65 | 2.01 | |
| Anello O (i.d 10.7) | ||||
| 77A | 884112 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Etichetta di precauzione | ||||
| 503 | 882413 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 886721 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 876762 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 874042 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 876212 | |||
| Grasso (attolub No.2) 500g | ||||
| 607 | 317918 | 32.18 | 39.25 | |
