Qui troverai tutte le parti e i disegni disponibili di “Hikoki N5008AC”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

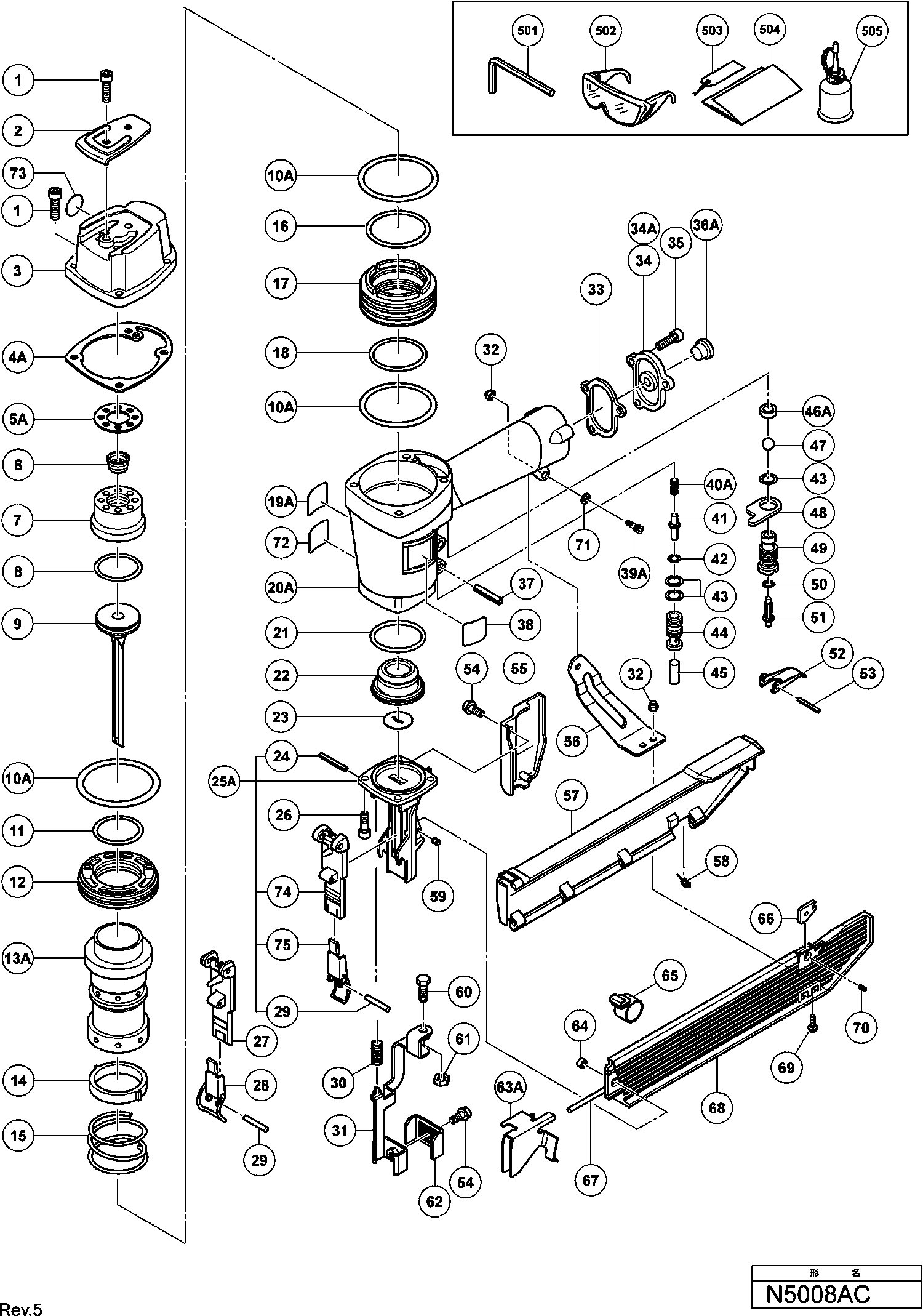

Disegni tecnici di Hikoki N5008AC
Elenco parti di Hikoki N5008AC
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 1 | 949757 | 3.00 | 3.66 | |
| COPERTURA SUPERIORE | ||||
| 2 | 876179 | 1.05 | 1.28 | |
| Cappuccio di scarico vecchio (vecchio 877128) | ||||
| 3 | 877917 | 28.88 | 35.23 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 4A | 885794 | 4.20 | 5.12 | |
| Imballaggio (c) | ||||
| 5A | 886466 | 1.05 | 1.28 | |
| Valvola di scarico | ||||
| 6 | 878539 | 3.75 | 4.58 | |
| Montaggio Cappuccio a Testa | ||||
| 7 | 878026 | 73.01 | 89.08 | |
| Anello O per Dado di Colpo | ||||
| 8 | 876174 | 3.60 | 4.39 | |
| PISTONE | ||||
| 9 | 883716 | 92.40 | 112.73 | |
| Anello O (i.d.64.5) | ||||
| 10A | 885793 | 2.10 | 2.56 | |
| Cilindro Anello O (d) | ||||
| 11 | 877126 | 1.65 | 2.01 | |
| Piastra del Cilindro | ||||
| 12 | 876168 | 10.95 | 13.36 | |
| CILINDRO | ||||
| 13A | 885792 | 24.75 | 30.20 | |
| Anello del Cilindro | ||||
| 14 | 876167 | 1.05 | 1.28 | |
| Molla del Cilindro | ||||
| 15 | 876172 | 6.60 | 8.05 | |
| O-ring di cilindro (a) | ||||
| 16 | 877123 | 2.40 | 2.93 | |
| Guida del cilindro (vecchio 876631) | ||||
| 17 | 877122 | 17.60 | 21.47 | |
| Cilindro Anello O (b) | ||||
| 18 | 877124 | 1.95 | 2.38 | |
| ETICHETTA DI AVVERTIMENTO | ||||
| 19A | 884070 | 1.65 | 2.01 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 20A | 884171 | 81.68 | 99.64 | |
| Cilindro Anello O (c) | ||||
| 21 | 877125 | 1.95 | 2.38 | |
| Paracolpi del pistone | ||||
| 22 | 883711 | 8.85 | 10.80 | |
| Foglio di paracolpi | ||||
| 23 | 883712 | 1.50 | 1.83 | |
| Spillo a rotolo D4x36 (10 pezzi) | ||||
| 24 | 949547 | 3.90 | 4.76 | |
| Kit per il naso | ||||
| 25A | 888126 | 80.03 | 97.63 | |
| Vite a brugola M5x16 | ||||
| 26 | 878181 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 883721 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 883722 | |||
| Spinotto D4x32 (10 Pezzi) | ||||
| 29 | 949685 | 2.55 | 3.11 | |
| Molla (b) | ||||
| 30 | 877873 | 1.04 | 1.27 | |
| Leva di Spinta | ||||
| 31 | 883714 | 19.25 | 23.48 | |
| Dado in Nylon M5 | ||||
| 32 | 877371 | 1.05 | 1.28 | |
| Imballaggio (d) | ||||
| 33 | 877131 | 1.05 | 1.28 | |
| Cappuccio (vecchio 876714p) | ||||
| 34 | 880036 | 6.75 | 8.24 | |
| Copertura | ||||
| 34A | 885795 | 4.50 | 5.49 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 35 | 949821 | 2.55 | 3.11 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 37 | 949866 | 3.60 | 4.39 | |
| Vite a Esagono Incassato M5x18 (10 Pezzi) | ||||
| 39A | 949658 | 1.80 | 2.20 | |
| Molla del pistone | ||||
| 40A | 886725 | 1.05 | 1.28 | |
| Pistone (A) | ||||
| 41 | 878542 | 1.95 | 2.38 | |
| O-ring del pistone | ||||
| 42 | 877705 | 1.05 | 1.28 | |
| Anello O (s-12) | ||||
| 43 | 875638 | 1.65 | 2.01 | |
| Boccola della valvola | ||||
| 44 | 877880 | 27.09 | 33.05 | |
| Pistone (B) | ||||
| 45 | 877882 | 5.55 | 6.77 | |
| Imballaggio della valvola | ||||
| 46A | 888151 | 1.04 | 1.27 | |
| Pallina di uretano (b) D7.14 | ||||
| 47 | 875645 | 3.90 | 4.76 | |
| Piastra della valvola | ||||
| 48 | 875644 | 1.05 | 1.28 | |
| Bussola della valvola del grilletto (vecchio 87673 | ||||
| 49 | 877335 | 12.60 | 15.37 | |
| Anello O | ||||
| 50 | 874820 | 1.65 | 2.01 | |
| Pistone del grilletto | ||||
| 51 | 878121 | 1.65 | 2.01 | |
| Manico dell'interruttore | ||||
| 52 | 876203 | 2.55 | 3.11 | |
| Spinotto a Rullo D3x30 (10 Pezzi) | ||||
| 53 | 949866 | 3.60 | 4.39 | |
| Bullone Nylock M5x8 | ||||
| 54 | 878540 | 1.04 | 1.27 | |
| GUARDIA | ||||
| 55 | 883724 | 2.10 | 2.56 | |
| Braccio della maniglia | ||||
| 56 | 883723 | 4.20 | 5.12 | |
| Copertura del rivista | ||||
| 57 | 883718 | 7.20 | 8.78 | |
| Molla | ||||
| 58 | 881043 | 1.35 | 1.65 | |
| SPINA | ||||
| 59 | 881044 | 4.50 | 5.49 | |
| Bolt di sicurezza | ||||
| 60 | 875650 | 1.05 | 1.28 | |
| Dado M5 (10 Pezzi) (VECCHIO 949555Z) | ||||
| 61 | 949555 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 62 | 883715 | |||
| Distributore di graffette (vecchio 883720) | ||||
| 63A | 886724 | 8.33 | 10.16 | |
| Anello per albero | ||||
| 64 | 881045 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 881047 | |||
| Piastra del magazzino | ||||
| 66 | 881039 | 2.55 | 3.11 | |
| Perno Di Pivot | ||||
| 67 | 883719 | 2.10 | 2.56 | |
| Magazzino Completo | ||||
| 68 | 883717 | 15.26 | 18.62 | |
| Vite per macchina M5x14 Nero | ||||
| 69 | 678653 | 1.05 | 1.28 | |
| Perno a rullo D3x6 | ||||
| 70 | 881040 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 876205 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 72 | 878183 | |||
| Etichetta di avvertimento (a) | ||||
| 73 | 883513 | 1.65 | 2.01 | |
| ASTA | ||||
| 74 | 886718 | 10.58 | 12.90 | |
| Blocco KS 60 E | ||||
| 75 | 886441 | 4.58 | 5.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 882414 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 877153 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 876762 | |||
| Nastro di presa (vecchio 880349) | ||||
| 602 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603A | 888213 | |||
