Qui troverai tutte le parti e i disegni disponibili di “Hikoki N3804AB3”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

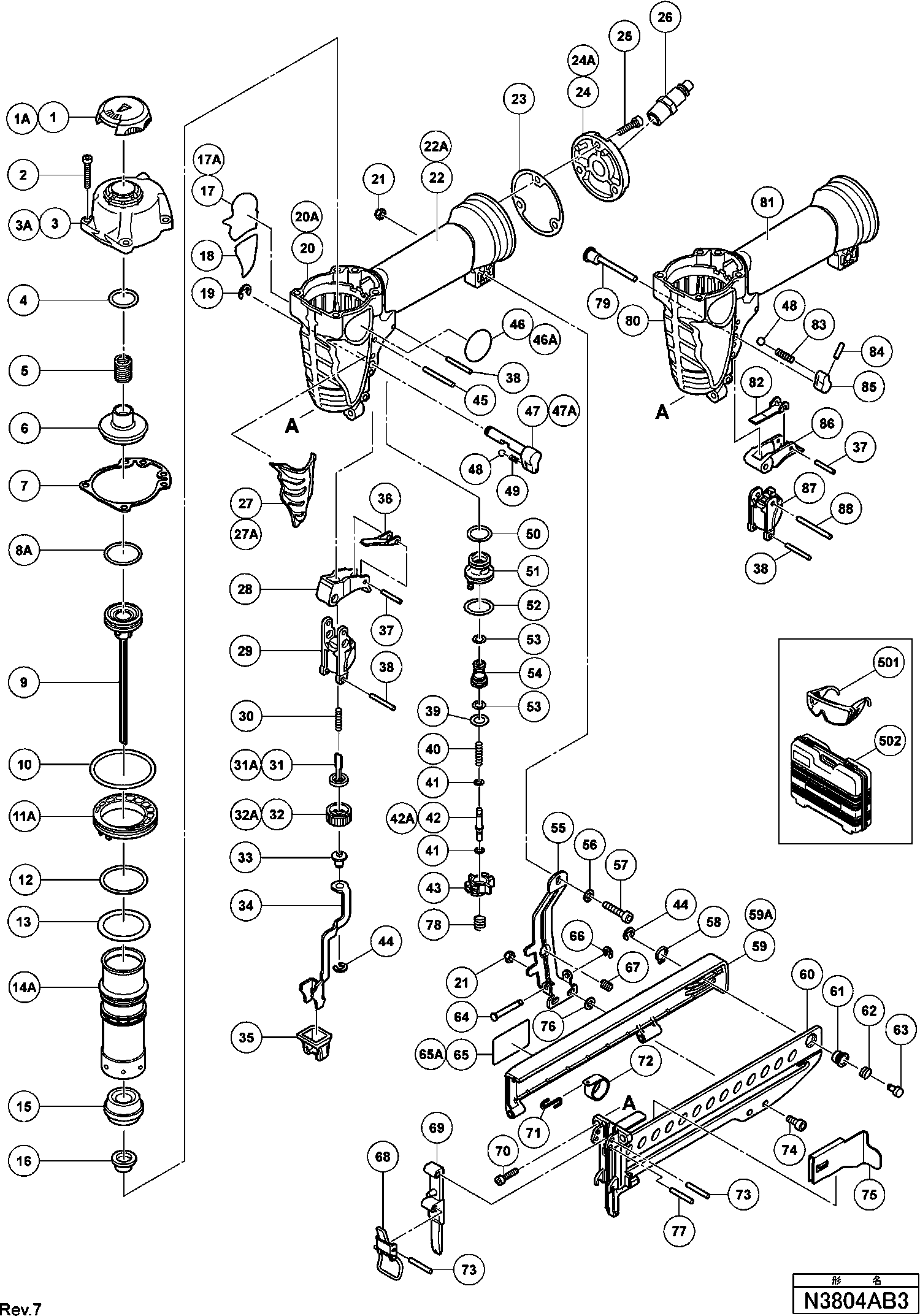

Disegni tecnici di Hikoki N3804AB3
Elenco parti di Hikoki N3804AB3
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Coperchio superiore (grigio) | ||||
| 1 | 885866 | 1.05 | 1.28 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 2 | 949757 | 3.00 | 3.66 | |
| Cappuccio di scarico | ||||
| 3 | 885867 | 7.20 | 8.78 | |
| Anello O | ||||
| 4 | 878600 | 1.05 | 1.28 | |
| Molla della valvola di testa | ||||
| 5 | 880190 | 2.55 | 3.11 | |
| Valvola dell'aria (a) | ||||
| 6 | 880410 | 14.70 | 17.93 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 7 | 885868 | 2.10 | 2.56 | |
| Anello O (p22.4) | ||||
| 8A | 886068 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 885966 | |||
| Pistone (Vecchio 885966) | ||||
| 9A | 890204 | 11.70 | 14.27 | |
| Anello O (i.d.44.7) | ||||
| 10 | 885871 | 1.05 | 1.28 | |
| Piastra del Cilindro | ||||
| 11A | 885872 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 12 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 13 | 986374 | 1.65 | 2.01 | |
| CILINDRO | ||||
| 14A | 885873 | 12.90 | 15.74 | |
| Paracolpi del pistone | ||||
| 15 | 885874 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 885968 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 888732 | |||
| ETICHETTA DI AVVERTIMENTO | ||||
| 18 | 885877 | 1.05 | 1.28 | |
| Anello di ritenzione D6 | ||||
| 19 | 955479 | 1.05 | 1.28 | |
| Alloggiamento (nero) | ||||
| 20 | 885878 | 23.48 | 28.65 | |
| Dado di nylon M4 | ||||
| 21 | 876465 | 1.05 | 1.28 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 23 | 884342 | 1.05 | 1.28 | |
| PIASTRA DI COPERTURA (NERA) | ||||
| 24 | 885674 | 4.20 | 5.12 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 25 | 949821 | 2.55 | 3.11 | |
| Protezione (argento) | ||||
| 27 | 885879 | 1.74 | 2.12 | |
| Interruttore | ||||
| 28 | 885657 | 10.35 | 12.63 | |
| Guida alla Leva di Spinta | ||||
| 29 | 885880 | 2.10 | 2.56 | |
| Molla del Leva di Spinta | ||||
| 30 | 885881 | 1.05 | 1.28 | |
| LEVA DI SPINTA (C) | ||||
| 31 | 885973 | 4.50 | 5.49 | |
| LEVA DI SPOGLIA (D) (VECCHIO 887678) | ||||
| 31B | 889331 | 3.60 | 4.39 | |
| Regolatore (verde) | ||||
| 32 | 885884 | 1.05 | 1.28 | |
| LEVA DI SPINTA (B) | ||||
| 33 | 885885 | 2.10 | 2.56 | |
| Leva di spinta (a) | ||||
| 34 | 885972 | 4.20 | 5.12 | |
| CAPPUCCIO DI NASO | ||||
| 35 | 885969 | 1.20 | 1.46 | |
| Grilletto (c) | ||||
| 36 | 885689 | 2.10 | 2.56 | |
| Perno a rulli D2.5x16 | ||||
| 37 | 881951 | 1.80 | 2.20 | |
| Spillo a rotolo D3x25 (10 pezzi) | ||||
| 38 | 949539 | 2.25 | 2.74 | |
| ANELLO O (1AP-10) (VECCHIO 872654) | ||||
| 39A | 889495 | 1.04 | 1.27 | |
| Molla del pistone | ||||
| 40 | 884966 | 1.65 | 2.01 | |
| Anello O (I.D.1.8) | ||||
| 41 | 878888 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 42 | 885888 | 3.15 | 3.84 | |
| BARRA TOMMY | ||||
| 42A | 887679 | 3.15 | 3.84 | |
| Boccola della valvola (a) | ||||
| 43 | 884962 | 1.65 | 2.01 | |
| ANELLO FERMATORE | ||||
| 44 | 872971 | 1.05 | 1.28 | |
| Spina rotante D3x32 | ||||
| 45 | 884975 | 1.65 | 2.01 | |
| Pulsante di cambio (c) verde | ||||
| 47 | 885658 | 10.80 | 13.18 | |
| Pallina d'acciaio D3.97 (10 pezzi) | ||||
| 48 | 959155 | 1.04 | 1.27 | |
| Molla | ||||
| 49 | 982454 | 1.04 | 1.27 | |
| ANELLO O DEL PISTONE DI ALIMENTAZIONE (I.D.14) | ||||
| 50 | 877763 | 1.05 | 1.28 | |
| Bussola della valvola (b) | ||||
| 51 | 884963 | 1.65 | 2.01 | |
| Anello O (P-18) | ||||
| 52 | 873570 | 1.35 | 1.65 | |
| O-RING (P-7) (VECCHIO 676531) | ||||
| 53A | 889335 | 1.00 | 1.22 | |
| Pistone della valvola | ||||
| 54 | 884964 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 885984 | |||
| Rondella | ||||
| 56 | 885985 | 1.05 | 1.28 | |
| VITE A TESTA CILINDRICA CON ESAGONO INCASSATO M4X2 | ||||
| 57 | 880032 | 1.00 | 1.22 | |
| Rondella elastica | ||||
| 58 | 885977 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 885979 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 885970 | |||
| Manicotto dell’arresto | ||||
| 61 | 885975 | 1.00 | 1.22 | |
| Molla dell’arresto | ||||
| 62 | 885976 | 1.00 | 1.22 | |
| Arresto dell’alimentatore | ||||
| 63 | 885974 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 885978 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 65 | 888757 | |||
| Etichetta | ||||
| 65A | 888266 | 1.04 | 1.27 | |
| ANELLO FERMATORE | ||||
| 66 | 874759 | 1.04 | 1.27 | |
| MOLLA | ||||
| 67 | 885983 | 1.00 | 1.22 | |
| Leva di blocco | ||||
| 68 | 885889 | 3.15 | 3.84 | |
| Piastra di guida | ||||
| 69A | 885971 | 10.80 | 13.18 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 70 | 949821 | 2.55 | 3.11 | |
| Vite esagonale M4x12 (10 pezzi) | ||||
| 70 | 949813 | 1.65 | 2.01 | |
| GANCIO MOLLA | ||||
| 71 | 885982 | 1.00 | 1.22 | |
| Molla | ||||
| 72 | 885981 | 3.15 | 3.84 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 73 | 949518 | 2.40 | 2.93 | |
| Vite a brugola M5x16 (10 pezzi) | ||||
| 74 | 949821 | 2.55 | 3.11 | |
| Vite esagonale M4x12 (10 pezzi) | ||||
| 74 | 949813 | 1.65 | 2.01 | |
| Alimentatore punti metallici | ||||
| 75 | 885980 | 3.48 | 4.25 | |
| Rondella | ||||
| 76 | 885985 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77 | 886193 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 887752 | |||
| Asta di cambio | ||||
| 79A | 888798 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 887681 | |||
| Grilletto (d) | ||||
| 82 | 887755 | 2.10 | 2.56 | |
| Grilletto (d) | ||||
| 82A | 887670 | 1.20 | 1.46 | |
| Molla | ||||
| 83 | 887673 | 1.20 | 1.46 | |
| Perno rotante D3x10 (10 pezzi) | ||||
| 84 | 887458 | 1.20 | 1.46 | |
| Pulsante di cambio (d) | ||||
| 85 | 887684 | 1.20 | 1.46 | |
| Grilletto (d) | ||||
| 86 | 887756 | 4.20 | 5.12 | |
| GUIDA DELLA LEVA DI SPINTA (D) | ||||
| 87 | 887686 | 1.86 | 2.27 | |
| Spinotto a rullo D3x35 | ||||
| 88 | 887675 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 885902 | |||
| Nastro di presa (vecchio 880349) | ||||
| 601 | 881768 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602A | 888213 | |||
| Kit Meccanismo di Attuazione Sequenziale Completo | ||||
| 603 | 885986 | 23.38 | 28.52 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 884993 | |||
| Molla | ||||
| 605 | 884994 | 4.80 | 5.86 | |
| Spina ruotante D3x18 (10 pezzi) | ||||
| 606 | 949518 | 2.40 | 2.93 | |
| Kit di O-ring Nt32ae2/nt50ae2/n3804ab3 | ||||
| 607 | 886375 | 10.05 | 12.26 | |
| GUARNIZIONE IMPACCHETTAMENTO | ||||
| 608 | 885868 | 2.10 | 2.56 | |
| Anello O (i.d.44.7) | ||||
| 609 | 885871 | 1.05 | 1.28 | |
| Anello O (p22.4) | ||||
| 610 | 886068 | 1.50 | 1.83 | |
| Anello O | ||||
| 611 | 878600 | 1.05 | 1.28 | |
| Anello O (s-30) | ||||
| 612 | 301684 | 1.05 | 1.28 | |
| Anello O (p-32) | ||||
| 613 | 986374 | 1.65 | 2.01 | |
| Kit meccanismo di azionamento sequenziale singolo | ||||
| 615 | 887916 | 3.30 | 4.03 | |
