Qui troverai tutte le parti e i disegni disponibili di “Hikoki M8V2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

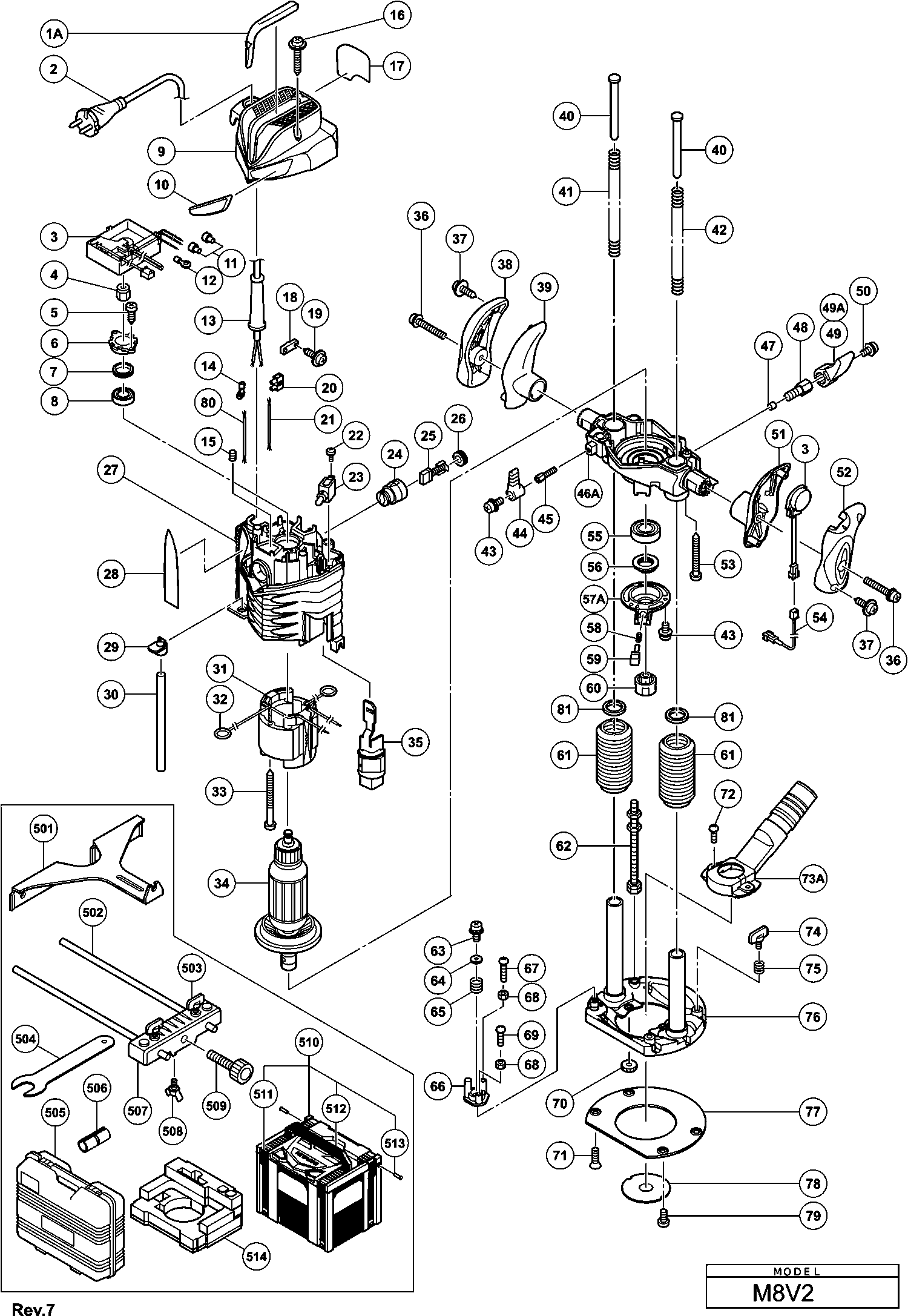

Disegni tecnici di Hikoki M8V2
Elenco parti di Hikoki M8V2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Morsetto di Connessione | ||||
| *14 | 980063 | 1.04 | 1.27 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *2 | 500247Z | 6.18 | 7.54 | |
| Morsetto | ||||
| *20 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *21 | 326177 | |||
| Scala | ||||
| *28 | 326090 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| *3 | 326086 | |||
| Statore 230v | ||||
| *31 | 340675E | 92.95 | 113.40 | |
| INDUTTORE 110-120 VOLT | ||||
| *31 | 340675C | 65.62 | 80.06 | |
| INDOTTO 110-120 VOLT | ||||
| *34 | 360773U | 81.95 | 99.98 | |
| INDOTTO 230-240 VOLT | ||||
| *34 | 360773E | 75.49 | 92.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *506 | 971852 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *60 | 325212 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *610 | 956808 | |||
| Cavo | ||||
| 2 | 500241Z | 17.19 | 20.97 | |
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 2 | 500237Z | 11.40 | 13.91 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 2 | 500247Z | 6.18 | 7.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3 | 326086 | |||
| GRUPPO UNITÀ DI CONTROLLO 230-240 VOLT (VECCHIO 32 | ||||
| 3A | 379003 | 49.56 | 60.46 | |
| Magnete Bm25y | ||||
| 4 | 307093 | 13.80 | 16.84 | |
| VITE C M4X35 | ||||
| 5 | 954017 | 1.04 | 1.27 | |
| CUSCINETTO | ||||
| 6 | 326079 | 5.25 | 6.40 | |
| Anello di gomma (1) | ||||
| 7 | 323420 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 8 | 608VVM | 5.70 | 6.95 | |
| Coperchio della Testa | ||||
| 9 | 326085 | 22.83 | 27.85 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 11 | 959140 | 3.30 | 4.03 | |
| Terminale M4.0 (10 pezzi) | ||||
| 12 | 930804 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 953327 | |||
| Morsetto di Connessione | ||||
| 14 | 980063 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 15 | 938477 | 1.05 | 1.28 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 16 | 307028 | 1.05 | 1.28 | |
| Strip di serraggio (vecchio 994566) | ||||
| 18 | 937631 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 984750 | |||
| Morsetto | ||||
| 20 | 938307 | 2.13 | 2.59 | |
| CABLAGGIO BLU 110 VOLT | ||||
| 21 | 326180 | 1.86 | 2.27 | |
| Vite macchina (con rondella) M3.5x6 | ||||
| 22 | 307887 | 1.04 | 1.27 | |
| Interruttore | ||||
| 23 | 314603 | 11.88 | 14.49 | |
| Portaspazzole di Carbone | ||||
| 24 | 981586 | 6.45 | 7.87 | |
| Spazzola di carbone (1 paio) | ||||
| 25 | 999043 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 26 | 961781 | 2.55 | 3.11 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 27 | 326093 | 55.00 | 67.10 | |
| Scala | ||||
| 28 | 326090 | 1.05 | 1.28 | |
| Marcatore M12s2 | ||||
| 29 | 326084 | 1.05 | 1.28 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 30 | 325196 | 3.90 | 4.76 | |
| Statore 230v | ||||
| 31 | 340675E | 92.95 | 113.40 | |
| INDUTTORE 110-120 VOLT | ||||
| 31 | 340675C | 65.62 | 80.06 | |
| Punto di contatto Portaspazzola | ||||
| 32 | 930703 | 2.40 | 2.93 | |
| Vite D5x65 | ||||
| 33 | 960251 | 1.05 | 1.28 | |
| INDOTTO 110-120 VOLT | ||||
| 34 | 360773U | 81.95 | 99.98 | |
| INDOTTO 230-240 VOLT | ||||
| 34 | 360773E | 75.49 | 92.09 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 35 | 326083 | 3.00 | 3.66 | |
| Vite da macchina (con rondelle) M6x30 (nero) | ||||
| 36 | 307443 | 1.05 | 1.28 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 37 | 305812 | 1.04 | 1.27 | |
| Manico Sinistro (b) | ||||
| 38 | 325220 | 6.15 | 7.50 | |
| Maniglia Sinistra (a) M12sa2 | ||||
| 39 | 325171 | 3.00 | 3.66 | |
| GUIDA A MOLLA | ||||
| 40 | 325180 | 1.95 | 2.38 | |
| Molla | ||||
| 41 | 303316 | 2.70 | 3.29 | |
| Molla | ||||
| 42 | 303317 | 3.00 | 3.66 | |
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 43 | 935196 | 1.04 | 1.27 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 44 | 325174 | 1.05 | 1.28 | |
| Vite di Blocco M6 | ||||
| 45 | 325175 | 1.95 | 2.38 | |
| Custodia inferiore | ||||
| 46A | 335498 | 113.99 | 139.06 | |
| Blocco | ||||
| 47 | 971848 | 1.05 | 1.28 | |
| Vite di Bloccaggio M10 | ||||
| 48 | 325187 | 5.40 | 6.59 | |
| PULSANTE | ||||
| 49 | 326042 | 6.75 | 8.24 | |
| Leva di bloccaggio | ||||
| 49 | 323923 | 1.05 | 1.28 | |
| Leva di bloccaggio | ||||
| 49A | 323923 | 1.05 | 1.28 | |
| Vite per macchine M6 X 10(vecchio303405) | ||||
| 50 | 997314 | 1.05 | 1.28 | |
| Maniglia (a) | ||||
| 51 | 325172 | 3.00 | 3.66 | |
| Manico Destro (b) | ||||
| 52 | 325962 | 6.15 | 7.50 | |
| Vite per Forature D5x50 | ||||
| 53 | 307100 | 1.05 | 1.28 | |
| Cavo per Unità di Controllo | ||||
| 54 | 325202 | 9.60 | 11.71 | |
| Cuscinetto a sfere 6004t1 | ||||
| 55 | 6004T1 | 10.20 | 12.44 | |
| Dado di Bloccaggio | ||||
| 56 | 325186 | 5.40 | 6.59 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 57A | 325185 | 12.75 | 15.56 | |
| COPERCHIO DEL CUSCINETTO | ||||
| 57B | 379689 | 2.94 | 3.59 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 58 | 325183 | 1.05 | 1.28 | |
| Pulsante AGC 18 | ||||
| 59 | 325182 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 325212 | |||
| Soletta (a) | ||||
| 61 | 325207 | 11.55 | 14.09 | |
| Vite M8 | ||||
| 62 | 302315 | 4.80 | 5.86 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 63 | 317200 | 1.65 | 2.01 | |
| Rondella di chiusura (b) (vecchio 976448) | ||||
| 64 | 962569 | 1.05 | 1.28 | |
| Molla | ||||
| 65 | 971858 | 1.05 | 1.28 | |
| Blocco di Arresto | ||||
| 66 | 326081 | 3.00 | 3.66 | |
| PEZZO DI ARRESTO (VECCHIO 326081) | ||||
| 66A | 379687 | 1.62 | 1.98 | |
| Vite Macchina M5x25 (nero) | ||||
| 67 | 302316 | 1.04 | 1.27 | |
| Dado M5 (nero) | ||||
| 68 | 302012 | 1.05 | 1.28 | |
| Vite Macchina M5x16 (nero) | ||||
| 69 | 302317 | 1.05 | 1.28 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 71 | 992013 | 1.05 | 1.28 | |
| Bullone ad Ala M6x15 | ||||
| 74 | 301806 | 1.05 | 1.28 | |
| Molla (vecchio 996224) | ||||
| 75 | 947859 | 1.04 | 1.27 | |
| Piastra di base KS 60 | ||||
| 76 | 326089 | 45.65 | 55.69 | |
| Base Inferiore in Plastica | ||||
| 77 | 326080 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 78 | 956790 | |||
| Vite della macchina M5x6 (10 pezzi) | ||||
| 79 | 949234 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 326179 | |||
| Rondella in feltro D 20/14 2mm | ||||
| 81 | 323426 | 1.50 | 1.83 | |
| Quadrante | ||||
| 82 | 371931 | 2.70 | 3.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 956797 | |||
| Rotaia di guida | ||||
| 502 | 971622 | 4.80 | 5.86 | |
| Bullone ad Ala M6x15 | ||||
| 503 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 323295 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 326095 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 971852 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 326091 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507A | 379688 | |||
| Vite a farfalla M6x10 (10 pezzi) | ||||
| 508 | 949394 | 7.05 | 8.60 | |
| VITE C M4X35 | ||||
| 509 | 956793 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 510 | 337528 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 511 | 336472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 512 | 336473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 513 | 336474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 514 | 337763 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 997466 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601A | 339380 | |||
| BOTTONE | ||||
| 602 | 997467 | 4.20 | 5.12 | |
| Vite della macchina M5x12 (10 pezzi) | ||||
| 603 | 949237 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 956794 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 605 | 318304 | |||
| Dado Quadrato | ||||
| 606 | 318350 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 317300 | |||
| Anello (B) | ||||
| 608 | 956046 | 1.00 | 1.22 | |
| Molla | ||||
| 609 | 971858 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 971878 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 956756 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 323298 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 323299 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 323300 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 323301 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 323302 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 323303 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 323304 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 303347 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 303348 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 303349 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 303350 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 303351 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 303352 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 303353 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 303354 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 303355 | |||
