Qui troverai tutte le parti e i disegni disponibili di “Hikoki M12SA2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

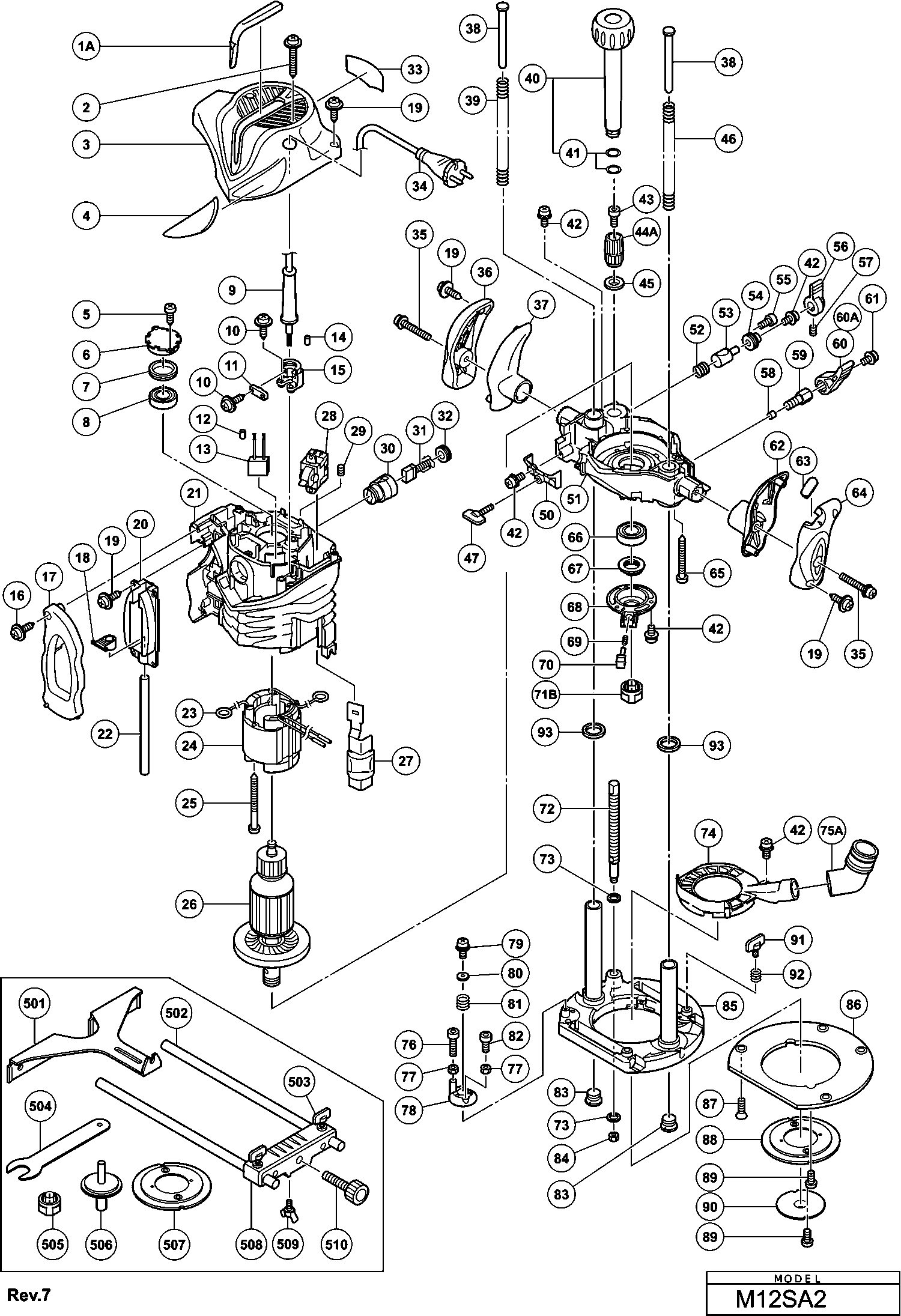

Disegni tecnici di Hikoki M12SA2
Elenco parti di Hikoki M12SA2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Manicotto filettato per cavo | ||||
| *14 | 981373 | 1.05 | 1.28 | |
| Statore 230v | ||||
| *24 | 340668G | 61.40 | 74.91 | |
| INDOTTO 110-120 VOLT | ||||
| *26 | 360750U | 139.32 | 169.97 | |
| STATORE 230V | ||||
| *26 | 360750E | 131.59 | 160.54 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *34 | 500247Z | 6.18 | 7.54 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *505 | 325212 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *506 | 325213 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *625 | 303351 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *71B | 325199 | |||
| Boccola del cavo D10.1 | ||||
| *9 | 938051 | 1.04 | 1.27 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 2 | 305490 | 1.04 | 1.27 | |
| Coperchio della Testa | ||||
| 3 | 325168 | 22.83 | 27.85 | |
| VITE C M4X35 | ||||
| 5 | 954017 | 1.04 | 1.27 | |
| CUSCINETTO | ||||
| 6 | 325226 | 7.35 | 8.97 | |
| Anello di gomma (1) | ||||
| 7 | 325184 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 8 | 6200VV | 6.15 | 7.50 | |
| Boccola del cavo D10.1 | ||||
| 9 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 11 | 937631 | 1.04 | 1.27 | |
| Manicotto (d) | ||||
| 12 | 961820 | 1.05 | 1.28 | |
| Condensatore (vecchio 987178) | ||||
| 13 | 930039 | 1.95 | 2.38 | |
| Manicotto filettato per cavo | ||||
| 14 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 325203 | |||
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 16 | 302086 | 1.05 | 1.28 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 17 | 325170 | 3.90 | 4.76 | |
| Marcatore M12s2 | ||||
| 18 | 325198 | 1.05 | 1.28 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 19 | 305812 | 1.04 | 1.27 | |
| Porta albero M12sa2 | ||||
| 20 | 325197 | 1.95 | 2.38 | |
| ALLOGGIAMENTO | ||||
| 21 | 325219 | 61.46 | 74.98 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 22 | 325196 | 3.90 | 4.76 | |
| Connettore del porta spazzole | ||||
| 23 | 958032 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 24 | 340668G | 61.40 | 74.91 | |
| Vite D5x70 | ||||
| 25 | 961400 | 1.04 | 1.27 | |
| INDOTTO 110-120 VOLT | ||||
| 26 | 360750U | 139.32 | 169.97 | |
| STATORE 230V | ||||
| 26 | 360750E | 131.59 | 160.54 | |
| Pulsante rotante ABB OHYS2AJ | ||||
| 27 | 325960 | 3.90 | 4.76 | |
| Interruttore | ||||
| 28 | 301821 | 18.43 | 22.48 | |
| Vite di regolazione esagonale M5x8 | ||||
| 29 | 938477 | 1.05 | 1.28 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 30 | 980487 | 5.68 | 6.92 | |
| Spazzola di carbone (1 paio) | ||||
| 31 | 999044 | 4.50 | 5.49 | |
| Cappuccio della spazzola | ||||
| 32 | 940540 | 1.04 | 1.27 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 34 | 500461Z | 17.88 | 21.81 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 34 | 500247Z | 6.18 | 7.54 | |
| Vite da macchina (con rondelle) M6x30 (nero) | ||||
| 35 | 307443 | 1.05 | 1.28 | |
| Manico Sinistro (b) | ||||
| 36 | 325220 | 6.15 | 7.50 | |
| Maniglia Sinistra (a) M12sa2 | ||||
| 37 | 325171 | 3.00 | 3.66 | |
| GUIDA A MOLLA | ||||
| 38 | 325180 | 1.95 | 2.38 | |
| Molla di Immersione (d) M12sa2 | ||||
| 39 | 325177 | 14.85 | 18.12 | |
| Pulsante di Regolazione della Profondità | ||||
| 40 | 325214 | 4.35 | 5.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 872654 | |||
| Vite di Macchina M4x12 (nera) con Rondella | ||||
| 42 | 935196 | 1.04 | 1.27 | |
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 43 | 984509 | 1.05 | 1.28 | |
| Pulsante (c) M12sa2 | ||||
| 44A | 325194 | 1.05 | 1.28 | |
| Cespuglio guida | ||||
| 45 | 325195 | 1.05 | 1.28 | |
| Molla di Immersione (l) | ||||
| 46 | 325176 | 1.95 | 2.38 | |
| Bullone ad Ala M6x27 | ||||
| 47 | 301801 | 1.05 | 1.28 | |
| Coperchio Anteriore (c) M12sa2 | ||||
| 50 | 325173 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 51 | 325228 | |||
| Molla | ||||
| 52 | 325193 | 1.05 | 1.28 | |
| Dado | ||||
| 53 | 325192 | 7.95 | 9.70 | |
| Bullone speciale M12sa2 | ||||
| 54 | 325191 | 3.00 | 3.66 | |
| Vite esagonale M4x8 (vecchio 973563,10 pezzi) | ||||
| 55 | 949811 | 1.50 | 1.83 | |
| PULSANTE | ||||
| 56 | 325190 | 4.35 | 5.31 | |
| Vite di regolazione esagonale M6x6 | ||||
| 57 | 985033 | 1.05 | 1.28 | |
| Blocco | ||||
| 58 | 971848 | 1.05 | 1.28 | |
| Vite di Bloccaggio M10 | ||||
| 59 | 325187 | 5.40 | 6.59 | |
| PULSANTE | ||||
| 60 | 326042 | 6.75 | 8.24 | |
| Leva di bloccaggio | ||||
| 60A | 323923 | 1.05 | 1.28 | |
| Vite per macchine M6 X 10(vecchio303405) | ||||
| 61 | 997314 | 1.05 | 1.28 | |
| Maniglia (a) | ||||
| 62 | 325172 | 3.00 | 3.66 | |
| Copertura | ||||
| 63 | 325227 | 3.00 | 3.66 | |
| Manico Destro (b) | ||||
| 64 | 325221 | 6.15 | 7.50 | |
| Vite per Forature D5x50 | ||||
| 65 | 307100 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6004VV | ||||
| 66 | 6004VV | 8.55 | 10.43 | |
| Dado di Bloccaggio | ||||
| 67 | 325186 | 5.40 | 6.59 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 68 | 325185 | 12.75 | 15.56 | |
| COPERCHIO DEL CUSCINETTO | ||||
| 68A | 379689 | 2.94 | 3.59 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 69 | 325183 | 1.05 | 1.28 | |
| Pulsante AGC 18 | ||||
| 70 | 325182 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 325199 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 71B | 325199 | |||
| Bullone Speciale Tr12 | ||||
| 72 | 325189 | 7.95 | 9.70 | |
| Rondella | ||||
| 73 | 325188 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 325210 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75 | 325215 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 75A | 339381 | |||
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 76 | 949662 | 2.10 | 2.56 | |
| Dado M5 (nero) | ||||
| 77 | 302012 | 1.05 | 1.28 | |
| Blocco di Arresto | ||||
| 78 | 325181 | 4.80 | 5.86 | |
| Vite per macchina (con rondella) M4x8 (nero) | ||||
| 79 | 317200 | 1.65 | 2.01 | |
| Rondella di chiusura (b) (vecchio 976448) | ||||
| 80 | 962569 | 1.05 | 1.28 | |
| Molla | ||||
| 81 | 971858 | 1.05 | 1.28 | |
| Vite a brugola M5x12 (10 pezzi) | ||||
| 82 | 949765 | 2.55 | 3.11 | |
| Bullone | ||||
| 83 | 325178 | 3.90 | 4.76 | |
| Dado M8 (10 Pezzi) | ||||
| 84 | 949558 | 1.05 | 1.28 | |
| Piastra di base KS 60 | ||||
| 85 | 325206 | 43.86 | 53.51 | |
| Base Inferiore in Plastica | ||||
| 86 | 325179 | 6.75 | 8.24 | |
| Piastra di bloccaggio sigillante Vite M5x14 | ||||
| 87 | 992013 | 1.05 | 1.28 | |
| Adattatore della Guida del Modello | ||||
| 88 | 325211 | 12.75 | 15.56 | |
| Vite della macchina M5x6 (10 pezzi) | ||||
| 89 | 949234 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 956790 | |||
| Bullone ad Ala M6x15 | ||||
| 91 | 301806 | 1.05 | 1.28 | |
| Molla (vecchio 996224) | ||||
| 92 | 947859 | 1.04 | 1.27 | |
| Rondella in feltro D 20/14 2mm | ||||
| 93 | 323426 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 956797 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 325216 | |||
| Bullone ad Ala M6x15 | ||||
| 503 | 301806 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 323295 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 325212 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 325223 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 507 | 325224 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 508 | 325217 | |||
| SUPPORTO ASTA (VECCHIO 325217) | ||||
| 508A | 382120 | 4.56 | 5.56 | |
| Vite a farfalla M6x10 (10 pezzi) | ||||
| 509 | 949394 | 7.05 | 8.60 | |
| VITE C M4X35 | ||||
| 510 | 956793 | 5.25 | 6.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 956803 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 956802 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 956801 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 956806 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 956805 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 956804 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 312273 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 956810 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 956809 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313765 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 956813 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 956812 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 956811 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 956814 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 956816 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 956815 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 956928Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 956931Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 619 | 956759 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 620 | 323298 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 621 | 323299 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 622 | 303348 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623 | 303349 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 624 | 303350 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 625 | 323301 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 626 | 303352 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 627 | 323302 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 628 | 303353 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 629 | 956932 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 630 | 323303 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 631 | 323304 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 303354 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 956933 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 634 | 956934 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 635 | 303355 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 636 | 956794 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 637 | 307801 | |||
