Qui troverai tutte le parti e i disegni disponibili di “Hikoki HTD-2530PFB”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

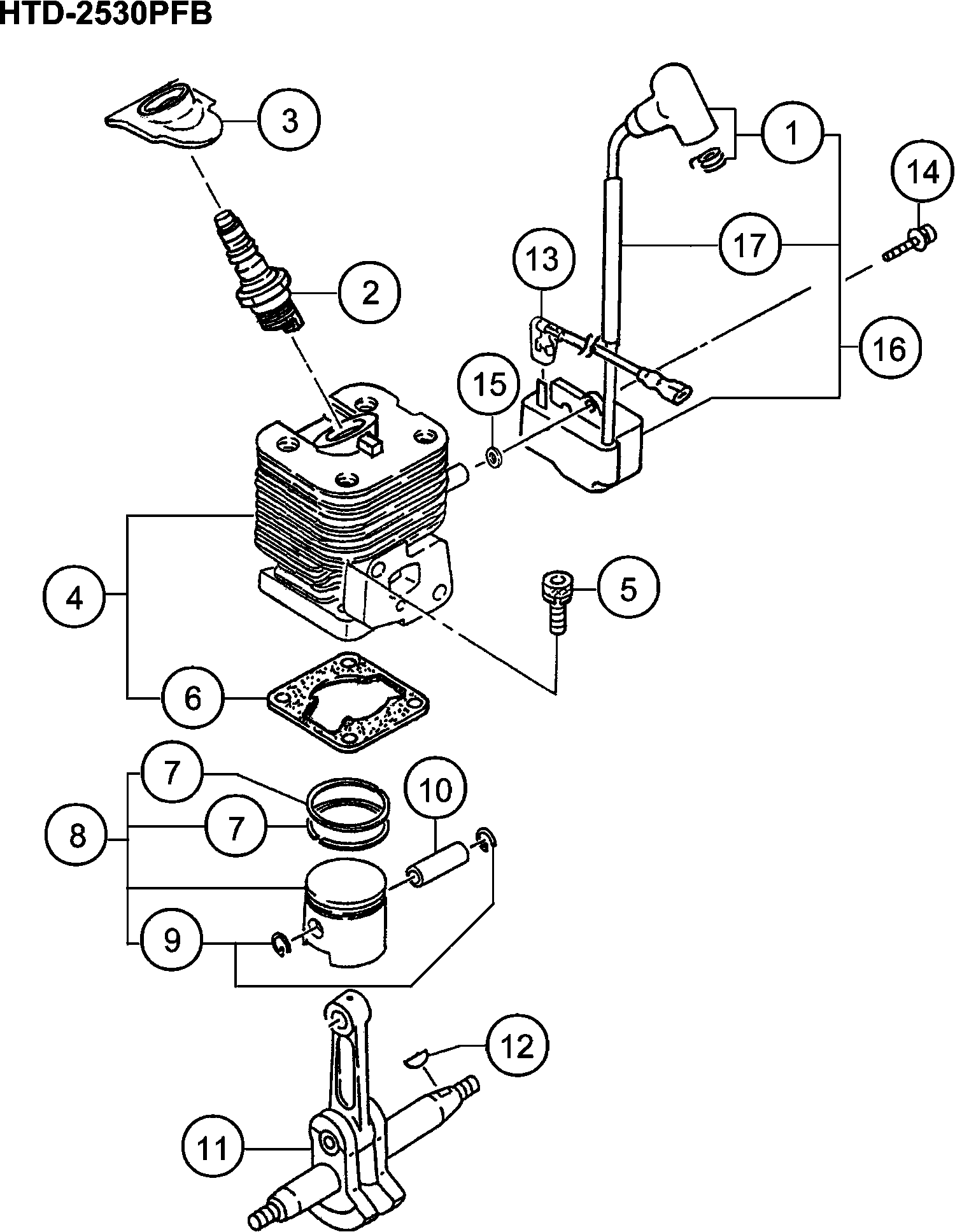

Disegni tecnici di Hikoki HTD-2530PFB

Elenco parti di Hikoki HTD-2530PFB

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Montaggio del cappuccio della spina (vecchio 157-0
1 6684894 8.58 10.46
Candela Cj8y (vecchio 6685773)
2 6699325 3.30 4.03
Copertura in gomma per candela (vecchio 255-01680-
3 6688334 3.30 4.03
Set di cilindri (vecchio 001-03002-90)
4 6685462 66.40 81.01
Bullone esagonale M5x18/s (vecchio 994-61050-184)
5 6684586 2.15 2.62
Guarnizione del cilindro (vecchio 017-03002-21)
6 6685728 1.15 1.40
Anello del pistone (vecchio 041-01601-20)
7 6684588 8.58 10.46
Set di pistone (vecchio 030-01680-90)
8 6685877 28.14 34.33
Circlip (vecchio 039-00000-20)
9 6685078 1.15 1.40
Spinotto pistone (vecchio 037-07020-20/6686011)
10 6686016 2.31 2.82
Non più disponibile, nessuna sostituzione
11 6686176
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
12 6684899 2.15 2.62
Cavo, B 140m (vecchio 178-03002-80)
13 6687840 3.30 4.03
Vite con foro esagonale M4x18/ws (vecchio 994-6404
14 6684599 2.15 2.62
Rondella (vecchio 182-0186a-20)
15 6684600 2.15 2.62
Nessuna informazione disponibile, non ordinabile
16 6687704
Tubo isolante (vecchio 250-01680-20)
17 6688316 1.05 1.28
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
31 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
31 6684605 2.15 2.62
Distanziale per albero dell'ingranaggio 0.10 (vecc
31 6689177 1.15 1.40
Distanziale per albero dell'ingranaggio 0.15 (vecc
31 6689178 1.15 1.40
Non più disponibile, nessuna sostituzione
32 6688047
Non più disponibile, nessuna sostituzione
33 6686529
Guarnizione dell'olio
34 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
35 6684608 3.80 4.64
Non più disponibile, nessuna sostituzione
36 6686705
Bullone di Studio 6x22 (vecchio 100-02100-20)
37 6686771 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
38 6684786 2.15 2.62
Bullone Hex. Foro 5x45 (vecchio 990-51050-453)
39 6695055 1.15 1.40
Anello 5 (vecchio 992-10050-062)
40 6684834 2.15 2.62
Roto Magneto Comp.
41 6687418 28.14 34.33
Rondella
42 6684971 1.04 1.27
Rondella M8 (vecchio 992-01080-011)
43 6684611 2.15 2.62
Dado M8 (vecchio 991-01080-011/327325/332299/72660
44 6684612 2.15 2.62
Guarnizione del collettore di aspirazione (vecchio
61 6689874 2.31 2.82
Set di Isolanti di Ricambio (vecchio 404-03002-91)
62 6689937 6.60 8.05
Bullone a foro esagonale 5x25ws (vecchio 994-64050
63 6695515 1.15 1.40
Guarnizione del carburatore (vecchio 402-03002-20)
64 6689828 3.30 4.03
O-ring P-15
65 6698966 1.04 1.27
Corpo del pulitore completo (vecchio 423-06500-81/
66 6690119 4.45 5.43
Collare 7.5 (vecchio 470-06500-20)
67 6690804 1.15 1.40
Valvola di strozzamento (vecchio 528-03002-20)
68 6691261 3.30 4.03
Nessuna informazione disponibile, non ordinabile
69 6684658
Tavola di controllo soffiaggio (vecchio 476-01700-
70 6690843 1.15 1.40
Rondella (vecchio 992-10050-012)
71 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
72 6684660 2.15 2.62
Vite speciale (vecchio 380-0637c-20)
73 6689737 1.15 1.40
Spugna per la pulizia
74 6690364 1.15 1.40
Coprifiltro dell'aria
75 6690415 5.28 6.44
Set carburatore
76 6690461 62.31 76.02
Tubo di protezione Ass'y
77A 6601195 26.48 32.30
Clip D6 (vecchio 680-00070-20)
78 6685198 1.15 1.40
Nessuna informazione disponibile, non ordinabile
79 6684620
Nessuna informazione disponibile, non ordinabile
82 6697187
Tappo del serbatoio D Ass'y (vecchio 595-03002-90/
83 6691748 7.59 9.26
Collare 5.8 (vecchio 659-00801-20)
84 6692244 1.15 1.40
Bullone a buco esagonale 5x18ps (vecchio 994-63050
85 6695505 1.15 1.40
Cappuccio girevole (vecchio 560-07120-21/6684628)
86 6691337 1.15 1.40
Pompa di adescamento Comp. (vecchio 442-25143-80)
87 6685139 5.94 7.24
Tubo del carburante 2.5x4x80 (vecchio 700-02504-08
88 6692347 1.15 1.40
Tubo del carburante 2.5x4x70 (vecchio 700-02504-07
89 6692346 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
90 6697846 1.04 1.27
Protettore marmitta (vecchio 738-03002-21)
101 6692772 9.90 12.08
Marmitta Ass'y
102A 6601160 72.45 88.39
Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
103A 6696547 1.05 1.28
Vite a foro esagonale 6x55 (vecchio 990-53060-553)
104 6695086 1.15 1.40
Carcassa della ventola
105 6686957 16.79 20.48
Molla di richiamo (vecchio 780-06097-20/6697591)
106 6684675 11.55 14.09
Bobina corda avviamento (vecchio 774-06097-20)
107 6693066 3.30 4.03
Vite di regolazione (vecchia 839-02010-20/6693638)
108 6693633 1.15 1.40
Assemblaggio puleggia di avviamento (vecchio 798-0
109 6693405 4.45 5.43
Passacavo primario (vecchio 203-06000-20)
110 6688049 1.15 1.40
Corda di avviamento (vecchio 783-06097-20/6693174)
111 6693168 2.31 2.82
Maniglia di avviamento
112 6693237 1.15 1.40
Bullone con foro esagonale 4x15/ps (vecchio 994-63
113 6684682 2.15 2.62
Nessuna informazione disponibile, non ordinabile
114 6692718
Rondella
115 6684661 2.15 2.62
Vite 5x8/s (vecchia 994-14050-081)
116 6695332 1.05 1.28
FRIZIONE ANTISCIVOLAMENTO COMPLETA
117 6688494 9.74 11.88
Vite per lamiera 4.5x10 (vecchio 990-73045-104)
118 6695104 1.15 1.40
Bullone 4x12ps (vecchio 994-25040-128)
119 6695441 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
120 6684684 4.29 5.23
Molletta di avviamento (vecchia 788-06500-20)
121 6693319 2.31 2.82
Vite di regolazione del gas (vecchio 548-25140-20)
131 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
132 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
133 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
134 6684695 4.29 5.23
Getto principale #35 (vecchio 599-2001w-35)
135 6691873 6.28 7.66
Guarnizione pompa (vecchio 577-25100-20)
136 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
137 6684693 8.58 10.46
Schermo di ingresso (vecchio 578-25007-20)
138 6684700 4.29 5.23
Corpo di Pompa Comp. (vecchio 575-25225-80) Nuovo
139 6691435 15.26 18.62
Non più disponibile, nessuna sostituzione
140 6685220
Diaframma di misurazione Comp. (vecchio 474-25241-
141 6690830 11.88 14.49
Coperchio del diaframma (vecchio 476-25004-20)
142 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
143 6691312 1.15 1.40
Telaio Ch66eb3/ch78ec3
151 6696363 8.85 10.80
Manico (vecchio 210-33247-20)
152 6688097 9.90 12.08
Collare ammortizzatore B (vecchio 276-32710-20)
153 6688485 1.15 1.40
Ammortizzatore B (vecchio 266-32750-20/6688412)
154 6688412 1.15 1.40
Rondella
155 6689680 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
156 6684786 2.15 2.62
Non più disponibile, nessuna sostituzione
157 6696359
Supporto maniglia Comp. (old 040-33160-80)
158 6686111 2.31 2.82
Bullone Hex. Foro 5x40 (vecchio 990-51050-403)
159 6695054 1.15 1.40
Anello 5 (vecchio 992-10050-062)
160 6684834 2.15 2.62
Anello M5 (old 992-01050-061)
161 6684918 2.15 2.62
Nessuna informazione disponibile, non ordinabile
171A 6698868
Terminale di terra
172A 6696350 1.05 1.28
Nessuna informazione disponibile, non ordinabile
173 6697609
Blocco del commutatore
174 6696344 1.05 1.28
Molla lever dell'acceleratore
175 6696345 1.05 1.28
Terminale a Scheda
176A 6696355 1.05 1.28
Vite 3x10 (vecchio 994-31030-101)
177 6684913 2.15 2.62
Pulsante Stop (vecchio 258-11650-20)
178 6688366 1.15 1.40
Pulsante di arresto Mark (vecchio 925-33160-20)
179 6694588 1.15 1.40
Molla (a)
180 6696348 1.05 1.28
LEVA DI BLOCCO
181 6696346 1.05 1.28
Molla (b)
182 6696349 1.05 1.28
Regolatore
183 6696343 1.05 1.28
LEVA DI RILASCIO
184 6696347 1.05 1.28
Cavo dell'acceleratore
185A 6698828 3.15 3.84
Tubo di protezione 150l (vecchio 164-07015-01)
186 6687524 1.15 1.40
Nessuna informazione disponibile, non ordinabile
187 6697189
Maniglia (b)
188A 6698869 4.65 5.67
Vite per lamiera D4
189 6697190 1.04 1.27
Non più disponibile, nessuna sostituzione
190 6698870
Cassa del cambio Comp. (vecchio 300-33290-81 & 669
201 6688684 15.13 18.45
Anello di arresto C-15, esterno (vecchio 993-50015
202 6695285 1.15 1.40
Nessuna informazione disponibile, non ordinabile
203 6697745
Tamburo frizione Comp. (vecchio 288-33180-80)
204 6688570 17.70 21.59
Piastra guida (vecchia 075-33160-20)
205 6686612 1.15 1.40
Asta della camma (vecchio 101-33190-20)
206 6686811 5.78 7.05
Ingranaggio 2 Comp. (vecchio 292-33194-80)
207 6688625 30.25 36.90
Guarnizione del carter dell'ingranaggio (vecchio 3
208 6688909 1.15 1.40
Coperchio del carter dell'ingranaggio (vecchio 630
209 6692101 6.28 7.66
Guida taglio 845l M6 (vecchio 122-33191-20)
210 6687144 26.16 31.92
Bullone a svasatura con foro esagonale 6x25 (vecch
211 6695075 1.15 1.40
Coltello superiore (a)
212 6687092 60.35 73.63
Guarnizione in Gomma
213 6686654 1.15 1.40
Non più disponibile, nessuna sostituzione
214 6687187
Bullone
215 6687158 1.15 1.40
Dado a flangia
216 6695170 1.15 1.40
Non più disponibile, nessuna sostituzione
217 6695485
Bullone forato esagonale 4x15/s (vecchio 994-61040
218 6695487 2.31 2.82
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
219 6688643 1.15 1.40
Bullone con foro esagonale 6x18/s (vecchio 994-610
220 6695495 1.15 1.40
Rondella
221 6684822 2.15 2.62
Piastra di supporto (vecchia 462-33290-20)
222 6690762 3.30 4.03
Dado 6 Ups-p (vecchio 991-87060-001 & 6698766)
223 6695175 1.15 1.40
Rondella
224 6684639 2.15 2.62
Cassa del cambio B (vecchio 301-33160-21)
225 6688844 7.50 9.15
Dado a molla 6 (vecchio 994-40060-011)
227 6695475 1.15 1.40
Piastra di protezione (vecchia 135-33191-20)
228 6687275 2.31 2.82
Cuscinetto a sfere 608 Zz C3
229 6695547 3.30 4.03
Chiave combinata 10x19 ,più (vecchio 036-29331-50)
501 6685997 4.45 5.43
Nessuna informazione disponibile, non ordinabile
502 6684813
