Qui troverai tutte le parti e i disegni disponibili di “Hikoki HTD-2526PFA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

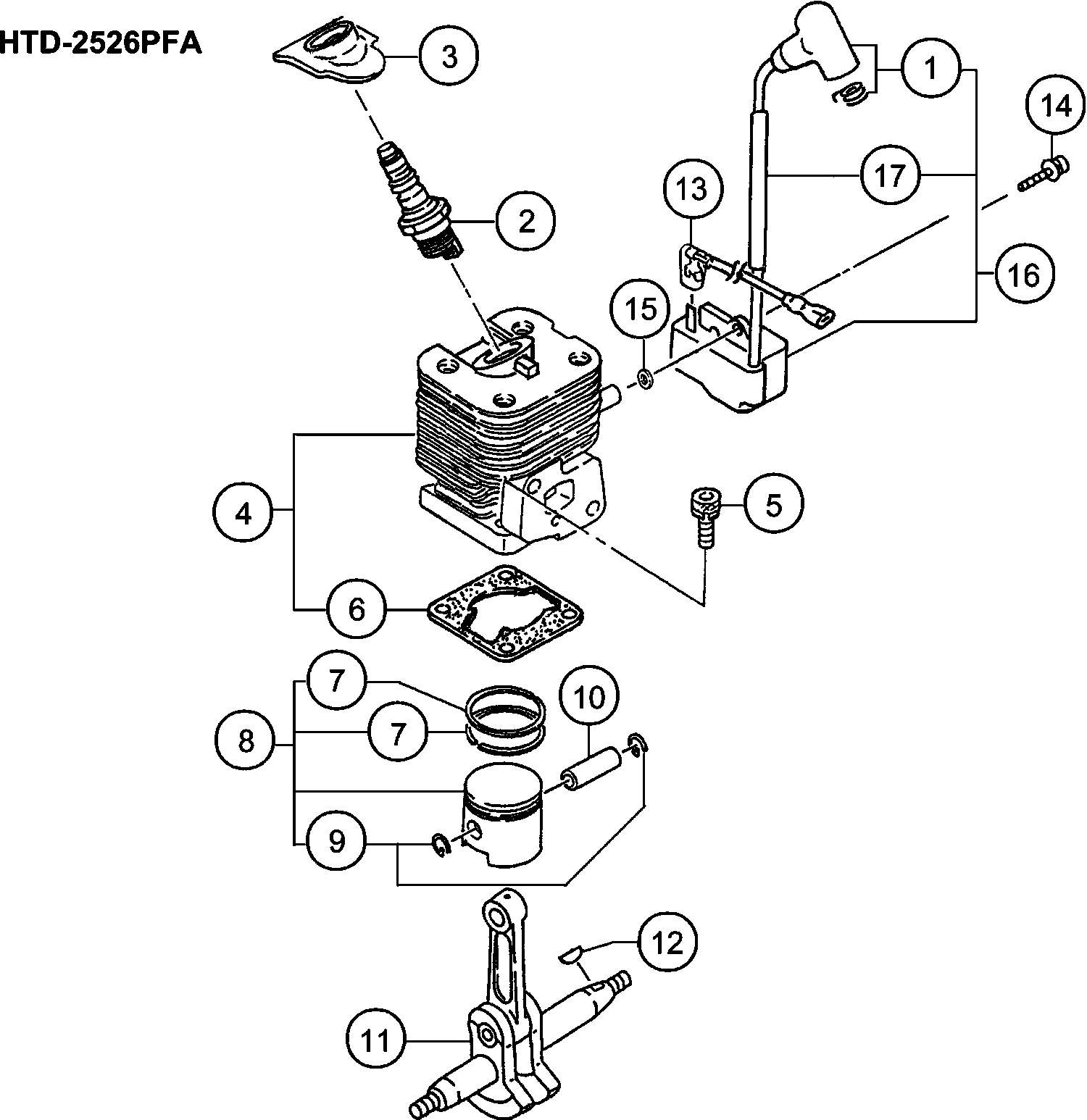

Disegni tecnici di Hikoki HTD-2526PFA
Elenco parti di Hikoki HTD-2526PFA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Montaggio del cappuccio della spina (vecchio 157-0 | ||||
| 1 | 6684894 | 8.58 | 10.46 | |
| Assemblea candela (vecchio 6685085) | ||||
| 2 | 6699317 | 6.76 | 8.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 6688334 | |||
| Set di cilindri (vecchio 001-03002-90) | ||||
| 4 | 6685462 | 66.40 | 81.01 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 5 | 6684586 | 2.15 | 2.62 | |
| Guarnizione del cilindro (vecchio 017-03002-21) | ||||
| 6 | 6685728 | 1.15 | 1.40 | |
| Anello del pistone (vecchio 041-01601-20) | ||||
| 7 | 6684588 | 8.58 | 10.46 | |
| Set di pistone (vecchio 030-01680-90) | ||||
| 8 | 6685877 | 28.14 | 34.33 | |
| Circlip (vecchio 039-00000-20) | ||||
| 9 | 6685078 | 1.15 | 1.40 | |
| Spinotto pistone (vecchio 037-07020-20/6686011) | ||||
| 10 | 6686016 | 2.31 | 2.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 6686176 | |||
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 12 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 6687840 | |||
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 14 | 6684599 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6687704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6688316 | |||
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 31 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 31 | 6684605 | 2.15 | 2.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 6688047 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 6686529 | |||
| Guarnizione dell'olio | ||||
| 34 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 35 | 6684608 | 3.80 | 4.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 6686705 | |||
| Bullone di Studio 6x22 (vecchio 100-02100-20) | ||||
| 37 | 6686771 | 1.15 | 1.40 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 38 | 6684786 | 2.15 | 2.62 | |
| Bullone Hex. Foro 5x45 (vecchio 990-51050-453) | ||||
| 39 | 6695055 | 1.15 | 1.40 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 40 | 6684834 | 2.15 | 2.62 | |
| Roto Magneto Comp. | ||||
| 41 | 6687418 | 28.14 | 34.33 | |
| Rondella | ||||
| 42 | 6684971 | 1.04 | 1.27 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 43 | 6684611 | 2.15 | 2.62 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 44 | 6684612 | 2.15 | 2.62 | |
| Guarnizione del collettore di aspirazione (vecchio | ||||
| 51 | 6689874 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 6689937 | |||
| Bullone a foro esagonale 5x25ws (vecchio 994-64050 | ||||
| 53 | 6695515 | 1.15 | 1.40 | |
| Guarnizione del carburatore (vecchio 402-03002-20) | ||||
| 54 | 6689828 | 3.30 | 4.03 | |
| O-ring P-15 | ||||
| 55 | 6698966 | 1.04 | 1.27 | |
| Corpo del pulitore completo (vecchio 423-06500-81/ | ||||
| 56 | 6690119 | 4.45 | 5.43 | |
| Collare 7.5 (vecchio 470-06500-20) | ||||
| 57 | 6690804 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 6691261 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 6684658 | |||
| Tavola di controllo soffiaggio (vecchio 476-01700- | ||||
| 60 | 6690843 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 61 | 6684662 | 2.15 | 2.62 | |
| Vite M5x60 (vecchio 990-11050-602) | ||||
| 62 | 6684660 | 2.15 | 2.62 | |
| Spugna per la pulizia | ||||
| 63 | 6690364 | 1.15 | 1.40 | |
| Coprifiltro dell'aria | ||||
| 64 | 6690415 | 5.28 | 6.44 | |
| Vite speciale (vecchio 380-0637c-20) | ||||
| 65 | 6689737 | 1.15 | 1.40 | |
| Set carburatore | ||||
| 66 | 6690461 | 62.31 | 76.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 67 | 6688174 | |||
| Clip.6.3 Dia. (vecchio 680-00731-20) | ||||
| 68 | 6684619 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 6684620 | |||
| Serbatoio F T | ||||
| 70 | 6699335 | 15.28 | 18.64 | |
| Tappo del serbatoio D Ass'y (vecchio 595-03002-90/ | ||||
| 71 | 6691748 | 7.59 | 9.26 | |
| Collare 5.8 (vecchio 659-00801-20) | ||||
| 73 | 6692244 | 1.15 | 1.40 | |
| Bullone a buco esagonale 5x18ps (vecchio 994-63050 | ||||
| 75 | 6695505 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 76 | 6691337 | |||
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 77 | 6685139 | 5.94 | 7.24 | |
| Tubo del carburante 2.5x4x80 (vecchio 700-02504-08 | ||||
| 78 | 6692347 | 1.15 | 1.40 | |
| Tubo del carburante 2.5x4x70 (vecchio 700-02504-07 | ||||
| 79 | 6692346 | 1.15 | 1.40 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 80 | 6697846 | 1.04 | 1.27 | |
| Protettore marmitta (vecchio 738-03002-21) | ||||
| 91 | 6692772 | 9.90 | 12.08 | |
| Marmitta Ass'y | ||||
| 92A | 6601160 | 72.45 | 88.39 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 94A | 6696547 | 1.05 | 1.28 | |
| Vite a foro esagonale 6x55 (vecchio 990-53060-553) | ||||
| 95 | 6695086 | 1.15 | 1.40 | |
| Carcassa della ventola | ||||
| 97 | 6686957 | 16.79 | 20.48 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 98 | 6684675 | 11.55 | 14.09 | |
| Bobina corda avviamento (vecchio 774-06097-20) | ||||
| 99 | 6693066 | 3.30 | 4.03 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 100 | 6693633 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 101 | 6693405 | |||
| Passacavo primario (vecchio 203-06000-20) | ||||
| 102 | 6688049 | 1.15 | 1.40 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 103 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 104 | 6693237 | 1.15 | 1.40 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 105 | 6684682 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 6692718 | |||
| Rondella | ||||
| 108 | 6684661 | 2.15 | 2.62 | |
| Vite 5x8/s (vecchia 994-14050-081) | ||||
| 110 | 6695332 | 1.05 | 1.28 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 111 | 6688494 | 9.74 | 11.88 | |
| Vite per lamiera 4.5x10 (vecchio 990-73045-104) | ||||
| 112 | 6695104 | 1.15 | 1.40 | |
| Bullone 4x12ps (vecchio 994-25040-128) | ||||
| 113 | 6695441 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 114 | 6684684 | 4.29 | 5.23 | |
| Molletta di avviamento (vecchia 788-06500-20) | ||||
| 115 | 6693319 | 2.31 | 2.82 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 121 | 6684698 | 4.29 | 5.23 | |
| Snodo (vecchio 539-25120-20) | ||||
| 122 | 6684697 | 6.44 | 7.85 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 123 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 124 | 6684695 | 4.29 | 5.23 | |
| Getto principale #35 (vecchio 599-2001w-35) | ||||
| 125 | 6691873 | 6.28 | 7.66 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 126 | 6691457 | 7.10 | 8.66 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 127 | 6684693 | 8.58 | 10.46 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 128 | 6684700 | 4.29 | 5.23 | |
| Corpo di Pompa Comp. (vecchio 575-25225-80) Nuovo | ||||
| 129 | 6691435 | 15.26 | 18.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 130 | 6685220 | |||
| Diaframma di misurazione Comp. (vecchio 474-25241- | ||||
| 131 | 6690830 | 11.88 | 14.49 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 132 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 133 | 6691312 | 1.15 | 1.40 | |
| Telaio Ch66eb2/ch78ec2 (old 260-73063-20) | ||||
| 151 | 6688380 | 7.10 | 8.66 | |
| Manico (vecchio 210-33247-20) | ||||
| 152 | 6688097 | 9.90 | 12.08 | |
| Collare ammortizzatore B (vecchio 276-32710-20) | ||||
| 153 | 6688485 | 1.15 | 1.40 | |
| Ammortizzatore B (vecchio 266-32750-20/6688412) | ||||
| 154 | 6688412 | 1.15 | 1.40 | |
| Rondella | ||||
| 155 | 6689680 | 1.15 | 1.40 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 156 | 6684786 | 2.15 | 2.62 | |
| Clip (vecchio 505-73063-20) | ||||
| 157 | 6691123 | 1.15 | 1.40 | |
| Supporto maniglia Comp. (old 040-33160-80) | ||||
| 158 | 6686111 | 2.31 | 2.82 | |
| Bullone Hex. Foro 5x40 (vecchio 990-51050-403) | ||||
| 159 | 6695054 | 1.15 | 1.40 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 160 | 6684834 | 2.15 | 2.62 | |
| Anello M5 (old 992-01050-061) | ||||
| 161 | 6684918 | 2.15 | 2.62 | |
| Maniglia B (vecchio 051-73063-20) | ||||
| 191 | 6686316 | 5.11 | 6.24 | |
| Maniglia A (vecchio 050-73063-20) | ||||
| 192 | 6686280 | 5.11 | 6.24 | |
| Grilletto dell'acceleratore (vecchio 230-73063-20) | ||||
| 193 | 6688231 | 1.15 | 1.40 | |
| Leva di sicurezza Oro (vecchio 231-33290-21 & 6688 | ||||
| 194 | 6688240 | 1.15 | 1.40 | |
| Molla per leva dell'acceleratore (vecchio 232-3316 | ||||
| 195 | 6688244 | 1.15 | 1.40 | |
| Leva di blocco (vecchio 233-73063-20) | ||||
| 196 | 6688247 | 1.15 | 1.40 | |
| Vite auto forante D4.5x16 (vecchio 990-72045-164/7 | ||||
| 197 | 6684636 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 198 | 6693992 | |||
| Pulsante Stop (vecchio 258-11650-20) | ||||
| 199 | 6688366 | 1.15 | 1.40 | |
| Vite 3x10 (vecchio 994-31030-101) | ||||
| 200 | 6684913 | 2.15 | 2.62 | |
| Tubo di protezione 150l (vecchio 164-07015-01) | ||||
| 201 | 6687524 | 1.15 | 1.40 | |
| Pulsante di arresto Mark (vecchio 925-33160-20) | ||||
| 202 | 6694588 | 1.15 | 1.40 | |
| Morsetto di terra | ||||
| 204 | 6689130 | 2.31 | 2.82 | |
| Piastra metallica (vecchio 234-73063-20) | ||||
| 205 | 6688249 | 2.31 | 2.82 | |
| Vite forante D3x8 (vecchio 993-11030-801) | ||||
| 206 | 6685158 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 207 | 6687921 | |||
| Morsetto del cavo (vecchio 198-33130-20) | ||||
| 208 | 6688015 | 1.15 | 1.40 | |
| Cassa del cambio Comp. (vecchio 300-33290-81 & 669 | ||||
| 221 | 6688684 | 15.13 | 18.45 | |
| Anello di arresto C-15, esterno (vecchio 993-50015 | ||||
| 222 | 6695285 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 223 | 6697745 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 224 | 6688570 | |||
| Piastra guida (vecchia 075-33160-20) | ||||
| 225 | 6686612 | 1.15 | 1.40 | |
| Asta della camma (vecchio 101-33190-20) | ||||
| 226 | 6686811 | 5.78 | 7.05 | |
| Ingranaggio 2 Comp. (vecchio 292-33194-80) | ||||
| 227 | 6688625 | 30.25 | 36.90 | |
| Guarnizione del carter dell'ingranaggio (vecchio 3 | ||||
| 228 | 6688909 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 229 | 6692101 | |||
| Guida taglio 734l M6 (vecchio 122-33248-20) | ||||
| 230 | 6687147 | 26.16 | 31.92 | |
| Bullone a svasatura con foro esagonale 6x25 (vecch | ||||
| 231 | 6695075 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 232 | 6687086 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 233 | 6686654 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 234 | 6687187 | |||
| Bullone | ||||
| 235 | 6687158 | 1.15 | 1.40 | |
| Dado a flangia | ||||
| 236 | 6695170 | 1.15 | 1.40 | |
| Bullone forato esagonale 4x10s (vecchio 994-61040- | ||||
| 237 | 6695484 | 1.15 | 1.40 | |
| Vite con foro esagonale M4x12/s (vecchio 994-61040 | ||||
| 238 | 6684595 | 2.15 | 2.62 | |
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 239 | 6688643 | 1.15 | 1.40 | |
| Bullone con foro esagonale 6x18/s (vecchio 994-610 | ||||
| 240 | 6695495 | 1.15 | 1.40 | |
| Rondella | ||||
| 241 | 6684822 | 2.15 | 2.62 | |
| Piastra di supporto (vecchia 462-33290-20) | ||||
| 242 | 6690762 | 3.30 | 4.03 | |
| Dado 6 Ups-p (vecchio 991-87060-001 & 6698766) | ||||
| 243 | 6695175 | 1.15 | 1.40 | |
| Rondella | ||||
| 244 | 6684639 | 2.15 | 2.62 | |
| Cassa del cambio B (vecchio 301-33160-21) | ||||
| 245 | 6688844 | 7.50 | 9.15 | |
| Copri taglierina (vecchio 138-33171-20/6687300) | ||||
| 246 | 6687302 | 8.58 | 10.46 | |
| Dado a molla 6 (vecchio 994-40060-011) | ||||
| 247 | 6695475 | 1.15 | 1.40 | |
| Cuscinetto a sfere 608 Zz C3 | ||||
| 248 | 6695547 | 3.30 | 4.03 | |
| Chiave combinata 10x19 ,più (vecchio 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684813 | |||
| Targhetta Htd-2526pfa (vecchia 906-03020-20) Nuovo | ||||
| 601 | 6694128 | 3.00 | 3.66 | |
