Qui troverai tutte le parti e i disegni disponibili di “Hikoki HTD-2522PFB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

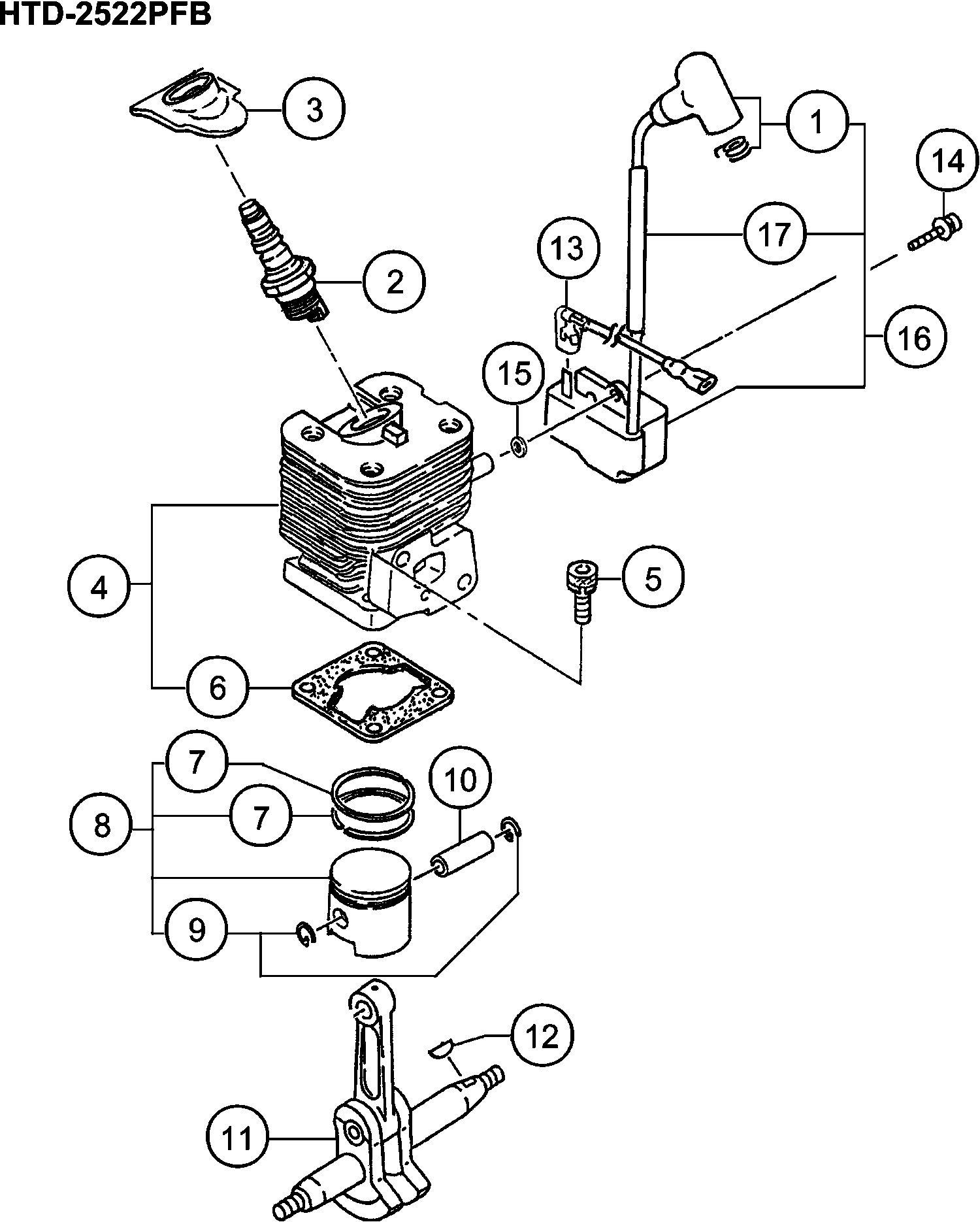

Disegni tecnici di Hikoki HTD-2522PFB
Elenco parti di Hikoki HTD-2522PFB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Montaggio del cappuccio della spina (vecchio 157-0 | ||||
| 1 | 6684894 | 8.58 | 10.46 | |
| Candela Cj8y (vecchio 6685773) | ||||
| 2 | 6699325 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 6688334 | |||
| Set di cilindri (vecchio 001-03002-90) | ||||
| 4 | 6685462 | 66.40 | 81.01 | |
| Bullone esagonale M5x18/s (vecchio 994-61050-184) | ||||
| 5 | 6684586 | 2.15 | 2.62 | |
| Guarnizione del cilindro (vecchio 017-03002-21) | ||||
| 6 | 6685728 | 1.15 | 1.40 | |
| Anello del pistone (vecchio 041-01601-20) | ||||
| 7 | 6684588 | 8.58 | 10.46 | |
| Set di pistone (vecchio 030-01680-90) | ||||
| 8 | 6685877 | 28.14 | 34.33 | |
| Circlip (vecchio 039-00000-20) | ||||
| 9 | 6685078 | 1.15 | 1.40 | |
| Spinotto pistone (vecchio 037-07020-20/6686011) | ||||
| 10 | 6686016 | 2.31 | 2.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 6686176 | |||
| Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2 | ||||
| 12 | 6684899 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 6687840 | |||
| Vite con foro esagonale M4x18/ws (vecchio 994-6404 | ||||
| 14 | 6684599 | 2.15 | 2.62 | |
| Rondella (vecchio 182-0186a-20) | ||||
| 15 | 6684600 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 6687704 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 6688316 | |||
| Calza dell'albero dell'ingranaggio 0.20 (vecchio 3 | ||||
| 31 | 6684604 | 2.15 | 2.62 | |
| Calza dell'albero dell'ingranaggio 0.30 (vecchio 3 | ||||
| 31 | 6684605 | 2.15 | 2.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 6688047 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 6686529 | |||
| Guarnizione dell'olio | ||||
| 34 | 6684607 | 4.29 | 5.23 | |
| Cuscinetto a sfere 6001 C3 | ||||
| 35 | 6684608 | 3.80 | 4.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 36 | 6686705 | |||
| Bullone di Studio 6x22 (vecchio 100-02100-20) | ||||
| 37 | 6686771 | 1.15 | 1.40 | |
| Bullone a testa esagonale interna M5x30 S (vecchio | ||||
| 38 | 6684786 | 2.15 | 2.62 | |
| Bullone Hex. Foro 5x45 (vecchio 990-51050-453) | ||||
| 39 | 6695055 | 1.15 | 1.40 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 40 | 6684834 | 2.15 | 2.62 | |
| Roto Magneto Comp. | ||||
| 41 | 6687418 | 28.14 | 34.33 | |
| Rondella | ||||
| 42 | 6684971 | 1.04 | 1.27 | |
| Rondella M8 (vecchio 992-01080-011) | ||||
| 43 | 6684611 | 2.15 | 2.62 | |
| Dado M8 (vecchio 991-01080-011/327325/332299/72660 | ||||
| 44 | 6684612 | 2.15 | 2.62 | |
| Guarnizione del collettore di aspirazione (vecchio | ||||
| 61 | 6689874 | 2.31 | 2.82 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 6689937 | |||
| Bullone a foro esagonale 5x25ws (vecchio 994-64050 | ||||
| 63 | 6695515 | 1.15 | 1.40 | |
| Guarnizione del carburatore (vecchio 402-0602K-21/ | ||||
| 64 | 6684615 | 2.15 | 2.62 | |
| O-ring P-15 | ||||
| 65 | 6698966 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 66 | 6690122 | |||
| Collare 7.5 (vecchio 470-06500-20) | ||||
| 67 | 6690804 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 6691261 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 6684658 | |||
| Tavola di controllo soffiaggio (vecchio 476-01700- | ||||
| 70 | 6690843 | 1.15 | 1.40 | |
| Rondella (vecchio 992-10050-012) | ||||
| 71 | 6684662 | 2.15 | 2.62 | |
| Vite M5x60 (vecchio 990-11050-602) | ||||
| 72 | 6684660 | 2.15 | 2.62 | |
| Vite speciale (vecchio 380-0637c-20) | ||||
| 73 | 6689737 | 1.15 | 1.40 | |
| Spugna per la pulizia | ||||
| 74 | 6690364 | 1.15 | 1.40 | |
| Coprifiltro dell'aria | ||||
| 75 | 6690415 | 5.28 | 6.44 | |
| Set carburatore | ||||
| 76 | 6690463 | 65.73 | 80.18 | |
| Piastra di fissaggio del cavo dell'acceleratore (v | ||||
| 77 | 6684629 | 4.29 | 5.23 | |
| Guarnizione del carburatore (vecchio 402-03002-20) | ||||
| 78 | 6689828 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79A | 6601195 | |||
| Clip D6 (vecchio 680-00070-20) | ||||
| 80 | 6685198 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 6684620 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 6697187 | |||
| Tappo del serbatoio D Ass'y (vecchio 595-03002-90/ | ||||
| 83 | 6691748 | 7.59 | 9.26 | |
| Collare 5.8 (vecchio 659-00801-20) | ||||
| 84 | 6692244 | 1.15 | 1.40 | |
| Bullone a buco esagonale 5x18ps (vecchio 994-63050 | ||||
| 85 | 6695505 | 1.15 | 1.40 | |
| Cappuccio girevole (vecchio 560-07120-21/6684628) | ||||
| 86 | 6691337 | 1.15 | 1.40 | |
| Pompa di adescamento Comp. (vecchio 442-25143-80) | ||||
| 87 | 6685139 | 5.94 | 7.24 | |
| Tubo del carburante 2.5x4x80 (vecchio 700-02504-08 | ||||
| 88 | 6692347 | 1.15 | 1.40 | |
| Tubo del carburante 2.5x4x70 (vecchio 700-02504-07 | ||||
| 89 | 6692346 | 1.15 | 1.40 | |
| Gommino di ritorno fino a 7.2014 (vecchio 6684627) | ||||
| 90 | 6697846 | 1.04 | 1.27 | |
| Protettore marmitta (vecchio 738-03002-21) | ||||
| 101 | 6692772 | 9.90 | 12.08 | |
| Marmitta Ass'y | ||||
| 102A | 6601160 | 72.45 | 88.39 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 103A | 6696547 | 1.05 | 1.28 | |
| Vite a foro esagonale 6x55 (vecchio 990-53060-553) | ||||
| 104 | 6695086 | 1.15 | 1.40 | |
| Carcassa della ventola | ||||
| 105 | 6686957 | 16.79 | 20.48 | |
| Molla di richiamo (vecchio 780-06097-20/6697591) | ||||
| 106 | 6684675 | 11.55 | 14.09 | |
| Bobina corda avviamento (vecchio 774-06097-20) | ||||
| 107 | 6693066 | 3.30 | 4.03 | |
| Vite di regolazione (vecchia 839-02010-20/6693638) | ||||
| 108 | 6693633 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 109 | 6693405 | |||
| Passacavo primario (vecchio 203-06000-20) | ||||
| 110 | 6688049 | 1.15 | 1.40 | |
| Corda di avviamento (vecchio 783-06097-20/6693174) | ||||
| 111 | 6693168 | 2.31 | 2.82 | |
| Maniglia di avviamento | ||||
| 112 | 6693237 | 1.15 | 1.40 | |
| Bullone con foro esagonale 4x15/ps (vecchio 994-63 | ||||
| 113 | 6684682 | 2.15 | 2.62 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 6692718 | |||
| Rondella | ||||
| 115 | 6684661 | 2.15 | 2.62 | |
| Vite 5x8/s (vecchia 994-14050-081) | ||||
| 116 | 6695332 | 1.05 | 1.28 | |
| FRIZIONE ANTISCIVOLAMENTO COMPLETA | ||||
| 117 | 6688494 | 9.74 | 11.88 | |
| Vite per lamiera 4.5x10 (vecchio 990-73045-104) | ||||
| 118 | 6695104 | 1.15 | 1.40 | |
| Bullone 4x12ps (vecchio 994-25040-128) | ||||
| 119 | 6695441 | 1.15 | 1.40 | |
| Molla della frizione di avviamento (vecchio 790-06 | ||||
| 120 | 6684684 | 4.29 | 5.23 | |
| Molletta di avviamento (vecchia 788-06500-20) | ||||
| 121 | 6693319 | 2.31 | 2.82 | |
| Vite di regolazione del gas (vecchio 548-25140-20) | ||||
| 131 | 6684698 | 4.29 | 5.23 | |
| Snodo (vecchio 539-25120-20) | ||||
| 132 | 6684697 | 6.44 | 7.85 | |
| Anello di arresto (vecchio 489-25100-20) | ||||
| 133 | 6684696 | 2.15 | 2.62 | |
| O-RING (vecchio 550-25100-20) | ||||
| 134 | 6684695 | 4.29 | 5.23 | |
| Getto principale #35 (vecchio 599-2001w-35) | ||||
| 135 | 6691873 | 6.28 | 7.66 | |
| Guarnizione pompa (vecchio 577-25100-20) | ||||
| 136 | 6691457 | 7.10 | 8.66 | |
| Diaframma della pompa (vecchio 576-25100-20 & 6696 | ||||
| 137 | 6684693 | 8.58 | 10.46 | |
| Schermo di ingresso (vecchio 578-25007-20) | ||||
| 138 | 6684700 | 4.29 | 5.23 | |
| Corpo di Pompa Comp. (vecchio 575-25225-80) Nuovo | ||||
| 139 | 6691435 | 15.26 | 18.62 | |
| Non più disponibile, nessuna sostituzione | ||||
| 140 | 6685220 | |||
| Diaframma di misurazione Comp. (vecchio 474-25241- | ||||
| 141 | 6690830 | 11.88 | 14.49 | |
| Coperchio del diaframma (vecchio 476-25004-20) | ||||
| 142 | 6685222 | 4.45 | 5.43 | |
| Vite di regolazione (vecchio 548-25101-20) | ||||
| 143 | 6691312 | 1.15 | 1.40 | |
| Manico (vecchio 210-33247-20) | ||||
| 161 | 6688097 | 9.90 | 12.08 | |
| Bullone Hex. Foro 5x40 (vecchio 990-51050-403) | ||||
| 162 | 6695054 | 1.15 | 1.40 | |
| Anello 5 (vecchio 992-10050-062) | ||||
| 163 | 6684834 | 2.15 | 2.62 | |
| Rondella | ||||
| 164 | 6689680 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 165A | 6698868 | |||
| Terminale di terra | ||||
| 166A | 6696350 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 167 | 6697609 | |||
| Blocco del commutatore | ||||
| 168 | 6696344 | 1.05 | 1.28 | |
| Molla lever dell'acceleratore | ||||
| 169 | 6696345 | 1.05 | 1.28 | |
| Terminale a Scheda | ||||
| 170A | 6696355 | 1.05 | 1.28 | |
| Vite 3x10 (vecchio 994-31030-101) | ||||
| 171 | 6684913 | 2.15 | 2.62 | |
| Pulsante Stop (vecchio 258-11650-20) | ||||
| 172 | 6688366 | 1.15 | 1.40 | |
| Pulsante di arresto Mark (vecchio 925-33160-20) | ||||
| 173 | 6694588 | 1.15 | 1.40 | |
| Molla (a) | ||||
| 174 | 6696348 | 1.05 | 1.28 | |
| Molla (b) | ||||
| 175 | 6696349 | 1.05 | 1.28 | |
| Regolatore | ||||
| 176 | 6696343 | 1.05 | 1.28 | |
| LEVA DI BLOCCO | ||||
| 177 | 6696346 | 1.05 | 1.28 | |
| LEVA DI RILASCIO | ||||
| 178 | 6696347 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 179 | 6697188 | |||
| Tubo di protezione 150l (vecchio 164-07015-01) | ||||
| 180 | 6687524 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 181 | 6697189 | |||
| Vite per lamiera D4 | ||||
| 182 | 6697190 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 183 | 6698870 | |||
| Maniglia (b) | ||||
| 184A | 6698869 | 4.65 | 5.67 | |
| CASO DI INGRANAGGIO (A) | ||||
| 191 | 6699126 | 18.43 | 22.48 | |
| Anello di arresto C-15, esterno (vecchio 993-50015 | ||||
| 192 | 6695285 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 193 | 6697745 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 194 | 6688570 | |||
| Albero del ingranaggio (vecchio 305-33160-20) | ||||
| 195 | 6688960 | 2.31 | 2.82 | |
| Piastra guida (vecchia 075-33160-20) | ||||
| 196 | 6686612 | 1.15 | 1.40 | |
| Asta della camma (vecchio 101-33190-20) | ||||
| 197 | 6686811 | 5.78 | 7.05 | |
| Ingranaggio 2 (vecchio 307-33180-20) | ||||
| 198 | 6688974 | 26.16 | 31.92 | |
| Guarnizione del carter dell'ingranaggio (vecchio 3 | ||||
| 199 | 6688909 | 1.15 | 1.40 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 200 | 6692100 | |||
| Guida del taglio 625.5l M6 (vecchio 122-33178-20) | ||||
| 201 | 6687137 | 24.20 | 29.52 | |
| Bullone a svasatura con foro esagonale 6x25 (vecch | ||||
| 202 | 6695075 | 1.15 | 1.40 | |
| Coltello superiore (a) | ||||
| 203 | 6687084 | 42.20 | 51.48 | |
| Non più disponibile, nessuna sostituzione | ||||
| 204 | 6686654 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 205 | 6687187 | |||
| Bullone | ||||
| 206 | 6687158 | 1.15 | 1.40 | |
| Dado a flangia | ||||
| 207 | 6695170 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 208A | 6695485 | |||
| CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80) | ||||
| 209 | 6688643 | 1.15 | 1.40 | |
| Bullone con foro esagonale 6x18/s (vecchio 994-610 | ||||
| 210 | 6695495 | 1.15 | 1.40 | |
| Non più disponibile, nessuna sostituzione | ||||
| 211 | 6696359 | |||
| Copri taglierina (vecchio 138-33168-20) | ||||
| 212 | 6687301 | 8.41 | 10.26 | |
| Dado a molla 6 (vecchio 994-40060-011) | ||||
| 213 | 6695475 | 1.15 | 1.40 | |
| Piastra di supporto dal C192401 | ||||
| 214 | 6690764 | 4.45 | 5.43 | |
| Rondella | ||||
| 215 | 6684822 | 2.15 | 2.62 | |
| Dado 6 Ups-p (vecchio 991-87060-001 & 6698766) | ||||
| 216 | 6695175 | 1.15 | 1.40 | |
| Rondella | ||||
| 217 | 6684639 | 2.15 | 2.62 | |
| Chiave combinata 10x19 ,più (vecchio 036-29331-50) | ||||
| 501 | 6685997 | 4.45 | 5.43 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 6684813 | |||
