Qui troverai tutte le parti e i disegni disponibili del 'Hikoki HTD-2522PFA'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

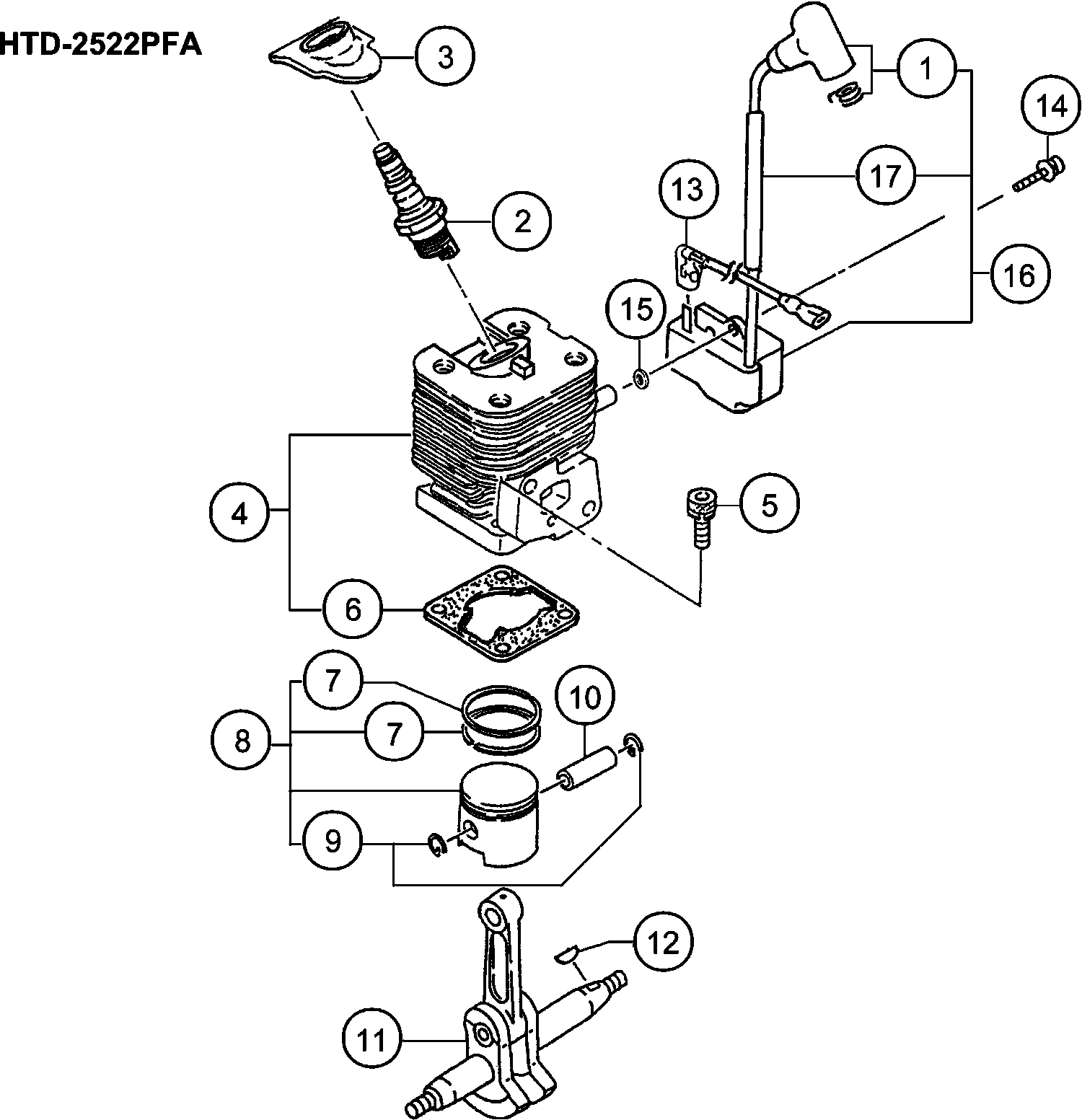

Disegno tecnico del modello Hikoki HTD-2522PFA


Disegno tecnico 1
Clicca per ingrandire

Elenco parti di ricambio del modello Hikoki HTD-2522PFA

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Montaggio del cappuccio della spina (vecchio 157-0
1 6684894 8.58 10.46
Assemblea candela (vecchio 6685085)
2 6699317 6.76 8.25
Copertura in gomma per candela (vecchio 255-01680-
3 6688334 3.30 4.03
Set di cilindri (vecchio 001-03002-90)
4 6685462 66.40 81.01
Bullone esagonale M5x18/s (vecchio 994-61050-184)
5 6684586 2.15 2.62
Guarnizione del cilindro (vecchio 017-03002-21)
6 6685728 1.15 1.40
Anello del pistone (vecchio 041-01601-20)
7 6684588 8.58 10.46
Set di pistone (vecchio 030-01680-90)
8 6685877 28.14 34.33
Circlip (vecchio 039-00000-20)
9 6685078 1.15 1.40
Spinotto pistone (vecchio 037-07020-20/6686011)
10 6686016 2.31 2.82
Non più disponibile, nessuna sostituzione
11 6686176
Chiavetta a semiluna 3x13x4,5 (vecchio 068-10100-2
12 6684899 2.15 2.62
Cavo, B 140m (vecchio 178-03002-80)
13 6687840 3.30 4.03
Vite con foro esagonale M4x18/ws (vecchio 994-6404
14 6684599 2.15 2.62
Rondella (vecchio 182-0186a-20)
15 6684600 2.15 2.62
Nessuna informazione disponibile, non ordinabile
16 6687704
Tubo isolante (vecchio 250-01680-20)
17 6688316 1.05 1.28
Calza dell'albero dell'ingranaggio 0.20 (vecchio 3
31 6684604 2.15 2.62
Calza dell'albero dell'ingranaggio 0.30 (vecchio 3
31 6684605 2.15 2.62
Non più disponibile, nessuna sostituzione
32 6688047
Non più disponibile, nessuna sostituzione
33 6686529
Guarnizione dell'olio
34 6684607 4.29 5.23
Cuscinetto a sfere 6001 C3
35 6684608 3.80 4.64
Non più disponibile, nessuna sostituzione
36 6686705
Bullone di Studio 6x22 (vecchio 100-02100-20)
37 6686771 1.15 1.40
Bullone a testa esagonale interna M5x30 S (vecchio
38 6684786 2.15 2.62
Bullone Hex. Foro 5x45 (vecchio 990-51050-453)
39 6695055 1.15 1.40
Anello 5 (vecchio 992-10050-062)
40 6684834 2.15 2.62
Roto Magneto Comp.
41 6687418 28.14 34.33
Rondella
42 6684971 1.04 1.27
Rondella M8 (vecchio 992-01080-011)
43 6684611 2.15 2.62
Dado M8 (vecchio 991-01080-011/327325/332299/72660
44 6684612 2.15 2.62
Guarnizione del collettore di aspirazione (vecchio
51 6689874 2.31 2.82
Set di Isolanti di Ricambio (vecchio 404-03002-91)
52 6689937 6.60 8.05
Bullone a foro esagonale 5x25ws (vecchio 994-64050
53 6695515 1.15 1.40
Guarnizione del carburatore (vecchio 402-0602K-21/
54 6684615 2.15 2.62
O-ring P-15
55 6698966 1.04 1.27
Corpo del pulitore completo (vecchio 423-06500-81/
56 6690119 4.45 5.43
Collare 7.5 (vecchio 470-06500-20)
57 6690804 1.15 1.40
Valvola di strozzamento (vecchio 528-03002-20)
58 6691261 3.30 4.03
Nessuna informazione disponibile, non ordinabile
59 6684658
Tavola di controllo soffiaggio (vecchio 476-01700-
60 6690843 1.15 1.40
Rondella (vecchio 992-10050-012)
61 6684662 2.15 2.62
Vite M5x60 (vecchio 990-11050-602)
62 6684660 2.15 2.62
Spugna per la pulizia
63 6690364 1.15 1.40
Coprifiltro dell'aria
64 6690415 5.28 6.44
Vite speciale (vecchio 380-0637c-20)
65 6689737 1.15 1.40
Set carburatore
66 6690463 65.73 80.18
Tubo di protezione (vecchio 223-07000-90)
67 6688174 2.31 2.82
Clip.6.3 Dia. (vecchio 680-00731-20)
68 6684619 2.15 2.62
Nessuna informazione disponibile, non ordinabile
69 6684620
Serbatoio F T
70 6699335 15.28 18.64
Tappo del serbatoio D Ass'y (vecchio 595-03002-90/
71 6691748 7.59 9.26
Collare 5.8 (vecchio 659-00801-20)
73 6692244 1.15 1.40
Bullone a buco esagonale 5x18ps (vecchio 994-63050
75 6695505 1.15 1.40
Cappuccio girevole (vecchio 560-07120-21/6684628)
76 6691337 1.15 1.40
Pompa di adescamento Comp. (vecchio 442-25143-80)
77 6685139 5.94 7.24
Tubo del carburante 2.5x4x80 (vecchio 700-02504-08
78 6692347 1.15 1.40
Tubo del carburante 2.5x4x70 (vecchio 700-02504-07
79 6692346 1.15 1.40
Gommino di ritorno fino a 7.2014 (vecchio 6684627)
80 6697846 1.04 1.27
Piastra di fissaggio del cavo dell'acceleratore (v
81 6684629 4.29 5.23
Guarnizione del carburatore (vecchio 402-03002-20)
82 6689828 3.30 4.03
Protettore marmitta (vecchio 738-03002-21)
91 6692772 9.90 12.08
Marmitta Ass'y
92A 6601160 72.45 88.39
Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
94A 6696547 1.05 1.28
Vite a foro esagonale 6x55 (vecchio 990-53060-553)
95 6695086 1.15 1.40
Carcassa della ventola
97 6686957 16.79 20.48
Molla di richiamo (vecchio 780-06097-20/6697591)
98 6684675 11.55 14.09
Bobina corda avviamento (vecchio 774-06097-20)
99 6693066 3.30 4.03
Vite di regolazione (vecchia 839-02010-20/6693638)
100 6693633 1.15 1.40
Assemblaggio puleggia di avviamento (vecchio 798-0
101 6693405 4.45 5.43
Passacavo primario (vecchio 203-06000-20)
102 6688049 1.15 1.40
Corda di avviamento (vecchio 783-06097-20/6693174)
103 6693168 2.31 2.82
Maniglia di avviamento
104 6693237 1.15 1.40
Bullone con foro esagonale 4x15/ps (vecchio 994-63
105 6684682 2.15 2.62
Nessuna informazione disponibile, non ordinabile
106 6692718
Rondella
108 6684661 2.15 2.62
Vite 5x8/s (vecchia 994-14050-081)
110 6695332 1.05 1.28
FRIZIONE ANTISCIVOLAMENTO COMPLETA
111 6688494 9.74 11.88
Vite per lamiera 4.5x10 (vecchio 990-73045-104)
112 6695104 1.15 1.40
Bullone 4x12ps (vecchio 994-25040-128)
113 6695441 1.15 1.40
Molla della frizione di avviamento (vecchio 790-06
114 6684684 4.29 5.23
Molletta di avviamento (vecchia 788-06500-20)
115 6693319 2.31 2.82
Vite di regolazione del gas (vecchio 548-25140-20)
121 6684698 4.29 5.23
Snodo (vecchio 539-25120-20)
122 6684697 6.44 7.85
Anello di arresto (vecchio 489-25100-20)
123 6684696 2.15 2.62
O-RING (vecchio 550-25100-20)
124 6684695 4.29 5.23
Getto principale #35 (vecchio 599-2001w-35)
125 6691873 6.28 7.66
Guarnizione pompa (vecchio 577-25100-20)
126 6691457 7.10 8.66
Diaframma della pompa (vecchio 576-25100-20 & 6696
127 6684693 8.58 10.46
Schermo di ingresso (vecchio 578-25007-20)
128 6684700 4.29 5.23
Corpo di Pompa Comp. (vecchio 575-25225-80) Nuovo
129 6691435 15.26 18.62
Guarnizione del diaframma (vecchio 475-25038-20)
130 6685220 2.31 2.82
Diaframma di misurazione Comp. (vecchio 474-25241-
131 6690830 11.88 14.49
Coperchio del diaframma (vecchio 476-25004-20)
132 6685222 4.45 5.43
Vite di regolazione (vecchio 548-25101-20)
133 6691312 1.15 1.40
Nessuna informazione disponibile, non ordinabile
151 6688829
Anello di arresto C-15, esterno (vecchio 993-50015
152 6695285 1.15 1.40
Nessuna informazione disponibile, non ordinabile
153 6697745
Tamburo frizione Comp. (vecchio 288-33180-80)
154 6688570 17.70 21.59
Albero del ingranaggio (vecchio 305-33160-20)
155 6688960 2.31 2.82
Piastra guida (vecchia 075-33160-20)
156 6686612 1.15 1.40
Asta della camma (vecchio 101-33190-20)
157 6686811 5.78 7.05
Ingranaggio 2 (vecchio 307-33180-20)
158 6688974 26.16 31.92
Guarnizione del carter dell'ingranaggio (vecchio 3
159 6688909 1.15 1.40
Nessuna informazione disponibile, non ordinabile
160 6692100
Guida del taglio 625.5l M6 (vecchio 122-33178-20)
161 6687137 24.20 29.52
Bullone a svasatura con foro esagonale 6x25 (vecch
162 6695075 1.15 1.40
Coltello superiore (a)
163 6687084 42.20 51.48
Guarnizione in Gomma
164 6686654 1.15 1.40
Rondella
165 6687187 1.15 1.40
Bullone
166 6687158 1.15 1.40
Dado a flangia
167 6695170 1.15 1.40
Vite con foro esagonale M4x12/s (vecchio 994-61040
168 6684595 2.15 2.62
CAPPELLO A GRASSO COMP. (VECCHIO 300-32250-80)
169 6688643 1.15 1.40
Bullone con foro esagonale 6x18/s (vecchio 994-610
170 6695495 1.15 1.40
Piastra di supporto dal C192401
171 6690764 4.45 5.43
Rondella
172 6684822 2.15 2.62
Dado 6 Ups-p (vecchio 991-87060-001 & 6698766)
173 6695175 1.15 1.40
Rondella
174 6684639 2.15 2.62
Cassa del cambio B (vecchio 301-33160-21)
175 6688844 7.50 9.15
Copri taglierina (vecchio 138-33168-20)
176 6687301 8.41 10.26
Dado a molla 6 (vecchio 994-40060-011)
177 6695475 1.15 1.40
Bullone forato esagonale 4x10s (vecchio 994-61040-
178 6695484 1.15 1.40
Maniglia B (vecchio 051-73063-20)
191 6686316 5.11 6.24
Maniglia A (vecchio 050-73063-20)
192 6686280 5.11 6.24
Grilletto dell'acceleratore (vecchio 230-73063-20)
193 6688231 1.15 1.40
Leva di sicurezza Oro (vecchio 231-33290-21 & 6688
194 6688240 1.15 1.40
Molla per leva dell'acceleratore (vecchio 232-3316
195 6688244 1.15 1.40
Leva di blocco (vecchio 233-73063-20)
196 6688247 1.15 1.40
Vite auto forante D4.5x16 (vecchio 990-72045-164/7
197 6684636 2.15 2.62
Cavo dell'acceleratore (vecchio 885-73025-80)
198 6693990 5.94 7.24
Pulsante Stop (vecchio 258-11650-20)
199 6688366 1.15 1.40
Vite 3x10 (vecchio 994-31030-101)
200 6684913 2.15 2.62
Tubo di protezione 130l (vecchio 164-07013-01)
201 6687521 1.15 1.40
Pulsante di arresto Mark (vecchio 925-33160-20)
202 6694588 1.15 1.40
Clip (vecchio 505-73063-20)
203 6691123 1.15 1.40
Morsetto di terra
204 6689130 2.31 2.82
Piastra metallica (vecchio 234-73063-20)
205 6688249 2.31 2.82
Vite forante D3x8 (vecchio 993-11030-801)
206 6685158 1.15 1.40
Cavo Comp. (vecchio 178-73118-80) Nuovo
207 6687922 13.86 16.91
Morsetto del cavo (vecchio 198-33130-20)
208 6688015 1.15 1.40
Manico (vecchio 210-33247-20)
209 6688097 9.90 12.08
Rondella
210 6689680 1.15 1.40
Anello 5 (vecchio 992-10050-062)
211 6684834 2.15 2.62
Bullone Hex. Foro 5x40 (vecchio 990-51050-403)
212 6695054 1.15 1.40
Chiave combinata 10x19 ,più (vecchio 036-29331-50)
501 6685997 4.45 5.43
Nessuna informazione disponibile, non ordinabile
502 6684813
