Qui troverai tutte le parti e i disegni disponibili di “Hikoki H90SG”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

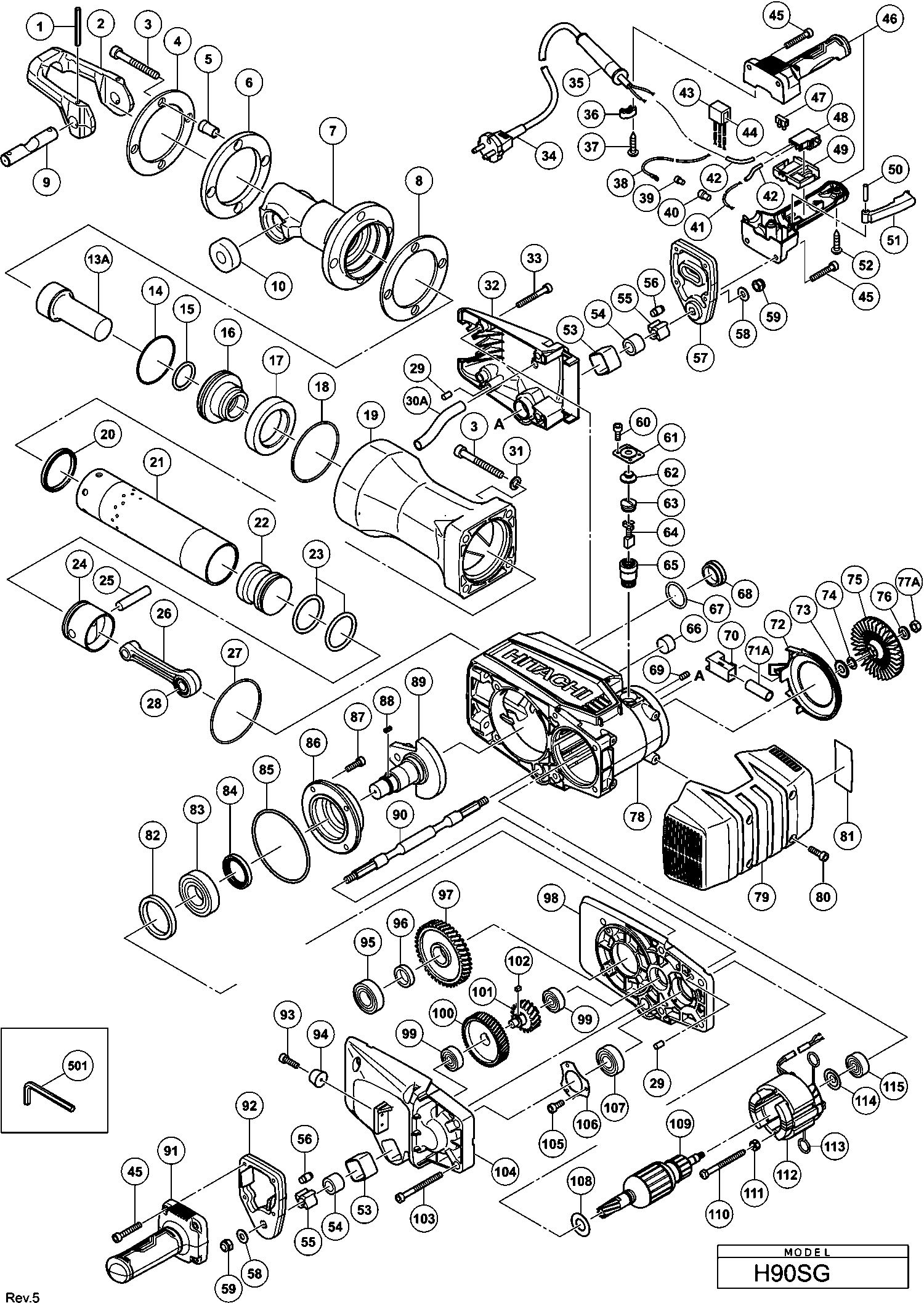

Disegni tecnici di Hikoki H90SG
Elenco parti di Hikoki H90SG
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *109 | 360974E | 114.40 | 139.57 | |
| INDOTTO 110 VOLT | ||||
| *109 | 360974C | 93.22 | 113.73 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *112 | 340876E | 68.34 | 83.37 | |
| CAMPO 110 VOLT | ||||
| *112 | 340876C | 48.24 | 58.85 | |
| Non più disponibile, nessuna sostituzione | ||||
| *34 | 337366 | |||
| Armatura del cavo D14.2 | ||||
| *35 | 337049 | 8.55 | 10.43 | |
| Armatura del cavo D10.7 | ||||
| *35 | 337050 | 7.95 | 9.70 | |
| MORSETTO DEL CAVO | ||||
| *36 | 960266 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| *40 | 959141 | 3.75 | 4.58 | |
| Spina a Rullo D6x55 | ||||
| 1 | 994416 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 2 | 337040 | |||
| Ritegno per H90SG (Vecchio 337040) | ||||
| 2A | 375987 | 91.44 | 111.55 | |
| Bullone a testa esagonale Nylock M12x65 | ||||
| 3 | 337028 | 2.70 | 3.29 | |
| Piastra Ammortizzatore Dal 7.2005 | ||||
| 4 | 337037 | 17.19 | 20.97 | |
| Collare | ||||
| 5 | 337036 | 4.20 | 5.12 | |
| Ammortizzatore anteriore (a) | ||||
| 6 | 337035 | 7.80 | 9.52 | |
| Copertura frontale | ||||
| 7 | 337030 | 201.71 | 246.09 | |
| Ammortizzatore anteriore (b) | ||||
| 8 | 337034 | 4.95 | 6.04 | |
| Spillo leva | ||||
| 9 | 337041 | 23.79 | 29.02 | |
| Ammortizzatore di ritenuta (a) | ||||
| 10 | 337039 | 2.25 | 2.74 | |
| Anello O | ||||
| 12 | 993188 | 14.71 | 17.95 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 13 | 337033 | |||
| Secondo martello (vecchio 337033) | ||||
| 13A | 370004 | 115.43 | 140.82 | |
| Anello O (d) | ||||
| 14 | 992865 | 8.70 | 10.61 | |
| Anello O (a) | ||||
| 15 | 337032 | 7.65 | 9.33 | |
| Portamartello | ||||
| 16 | 337031 | 37.68 | 45.96 | |
| Anello di smorzamento | ||||
| 17 | 992859 | 25.99 | 31.70 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 18 | 337029 | 1.95 | 2.38 | |
| Cassa del cilindro | ||||
| 19 | 337026 | 208.73 | 254.64 | |
| Ammortizzatore a cilindro | ||||
| 20 | 337025 | 1.35 | 1.65 | |
| CILINDRO | ||||
| 21 | 337023 | 181.64 | 221.60 | |
| Battitore | ||||
| 22 | 337024 | 21.59 | 26.34 | |
| Anello O | ||||
| 23 | 337021 | 14.58 | 17.78 | |
| PISTONE | ||||
| 24 | 337020 | 27.36 | 33.38 | |
| Perno del pistone | ||||
| 25 | 337022 | 7.20 | 8.78 | |
| ASTA CONICA | ||||
| 26 | 337019 | 40.01 | 48.82 | |
| Anello O | ||||
| 27 | 319685 | 4.35 | 5.31 | |
| MANICOTTO | ||||
| 28 | 956485 | 16.36 | 19.96 | |
| Pin (10 pezzi) | ||||
| 29 | 949480 | 3.30 | 4.03 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| 30 | 326541 | 1.65 | 2.01 | |
| Tubo CS 50 EBG | ||||
| 30A | 319363 | 1.65 | 2.01 | |
| Rondella D12 | ||||
| 31 | 337027 | 1.04 | 1.27 | |
| Montaggio copertura ventilatore | ||||
| 32 | 337012 | 24.89 | 30.36 | |
| Bolt per H85 | ||||
| 33 | 985226 | 1.05 | 1.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 500467Z | |||
| Armatura del cavo D14.2 | ||||
| 35 | 337049 | 8.55 | 10.43 | |
| Armatura del cavo D10.7 | ||||
| 35 | 337050 | 7.95 | 9.70 | |
| Staffa di serraggio | ||||
| 36 | 337053 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 36 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 956636 | |||
| Cablaggio 350l | ||||
| 38 | 337056 | 1.20 | 1.46 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 39 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 40 | 959141 | 3.75 | 4.58 | |
| Cablaggio Bianco | ||||
| 41 | 337054 | 1.04 | 1.27 | |
| Cavo interno (nero) | ||||
| 41 | 337055 | 1.04 | 1.27 | |
| Fodero in vinile I.d.7xto.5x50 | ||||
| 42 | 996438 | 1.05 | 1.28 | |
| Gomma | ||||
| 43 | 930153 | 1.04 | 1.27 | |
| Condensatore di interferenza | ||||
| 44 | 317491 | 7.35 | 8.97 | |
| Bullone a brugola con bloccaggio sello M6x30 | ||||
| 45 | 993496 | 1.05 | 1.28 | |
| Set di maniglie (a+b) | ||||
| 46 | 337057 | 16.09 | 19.63 | |
| Morsetto | ||||
| 47 | 938307 | 2.13 | 2.59 | |
| Interruttore | ||||
| 48 | 337051 | 14.40 | 17.57 | |
| Supporto | ||||
| 49 | 337052 | 3.45 | 4.21 | |
| Spinotto D6x28 | ||||
| 50 | 337363 | 5.10 | 6.22 | |
| Leva di commutazione | ||||
| 51 | 337058 | 1.35 | 1.65 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 52 | 307028 | 1.05 | 1.28 | |
| Supporto (b) per suppressore di rumore | ||||
| 53 | 337013 | 1.95 | 2.38 | |
| Fermo Smorzatore | ||||
| 54 | 337042 | 1.04 | 1.27 | |
| Supporto (a) | ||||
| 55 | 337044 | 12.60 | 15.37 | |
| Ammortizzatore del manico (a) | ||||
| 56 | 337045 | 3.45 | 4.21 | |
| Portamanico (b) | ||||
| 57 | 337046 | 26.68 | 32.54 | |
| Rondella M10 (Vecchio 949434z, 10 Pezzi) | ||||
| 58 | 949434 | 1.35 | 1.65 | |
| Dado di bloccaggio (inserto in nylon) M10 | ||||
| 59 | 337048 | 1.04 | 1.27 | |
| Vite Allen M4x10 autobloccante | ||||
| 60 | 878356 | 1.05 | 1.28 | |
| Coperchio del cappuccio | ||||
| 61 | 337017 | 1.04 | 1.27 | |
| Caponcino in Gomma | ||||
| 62 | 992894 | 4.20 | 5.12 | |
| Cappuccio della spazzola | ||||
| 63 | 937949 | 1.35 | 1.65 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 64 | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 65 | 305597 | 6.45 | 7.87 | |
| Imballaggio Di Feltro | ||||
| 66 | 336997 | 1.04 | 1.27 | |
| Anello O (s-38) | ||||
| 67 | 980717 | 1.35 | 1.65 | |
| Tappo dell'olio (vecchio 982646) | ||||
| 68 | 990945 | 3.90 | 4.76 | |
| Vite di regolazione esagonale M5x8 | ||||
| 69 | 938477 | 1.05 | 1.28 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 70 | 336999 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 336998 | |||
| Tubo di vinile L55 | ||||
| 71A | 322530 | 1.65 | 2.01 | |
| Guida per ventilatore | ||||
| 72 | 337010 | 2.40 | 2.93 | |
| Rondella antipolvere (fw) | ||||
| 73 | 337387 | 1.80 | 2.20 | |
| Rondella in gomma (fw) | ||||
| 74 | 337386 | 1.80 | 2.20 | |
| GUARNIZIONE | ||||
| 75 | 337011 | 4.50 | 5.49 | |
| Rondella Bullone M8 (nero) | ||||
| 76 | 323212 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 77A | 327325 | |||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 78 | 336996 | 159.50 | 194.59 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 78A | 336996 | 159.50 | 194.59 | |
| Coperchio della custodia (1) | ||||
| 79 | 337018 | 15.13 | 18.45 | |
| Vite a testa esagonale con blocco di sigillatura M | ||||
| 80 | 990935 | 1.05 | 1.28 | |
| Anello di spaziatura | ||||
| 82 | 337003 | 12.15 | 14.82 | |
| Cuscinetto a sfera 6207vvcmps2s | ||||
| 83 | 6207VV | 17.46 | 21.30 | |
| Guarnizione dell'Olio | ||||
| 84 | 337364 | 12.75 | 15.56 | |
| Anello O | ||||
| 85 | 337004 | 2.70 | 3.29 | |
| Supporto Del Cuscinetto | ||||
| 86 | 337002 | 14.16 | 17.28 | |
| Vite Esagonale M8x18 con Blocco Sigillo | ||||
| 87 | 305603 | 1.04 | 1.27 | |
| Key 4x4x12 *td5-1-3* | ||||
| 88 | 931008 | 1.05 | 1.28 | |
| Albero Motore | ||||
| 89 | 337005 | 38.50 | 46.97 | |
| Albero della maniglia | ||||
| 90 | 337043 | 23.65 | 28.85 | |
| MANIGLIA LATERALE | ||||
| 91 | 337059 | 14.40 | 17.57 | |
| Portamaniglia (a) | ||||
| 92 | 337047 | 22.96 | 28.01 | |
| Bullone a testa esagonale Seal Lock M4x20 | ||||
| 93 | 333320 | 1.80 | 2.20 | |
| Fermaglio | ||||
| 94 | 305629 | 7.65 | 9.33 | |
| Cuscinetto a sfere 6205 Vv | ||||
| 95 | 6205VV | 10.80 | 13.18 | |
| Anello Distanziatore (a) | ||||
| 96 | 337007 | 2.70 | 3.29 | |
| Ingranaggio Finale | ||||
| 97 | 337006 | 30.94 | 37.74 | |
| Coperchio interno | ||||
| 98 | 337000 | 29.98 | 36.57 | |
| Cuscinetto a sfere 6301vvcmps2s | ||||
| 99 | 6301VV | 8.55 | 10.43 | |
| Primo Ingranaggio | ||||
| 100 | 337015 | 22.83 | 27.85 | |
| Secondo ingranaggio | ||||
| 101 | 337014 | 33.83 | 41.27 | |
| Chiavetta 5x5x8 | ||||
| 102 | 984487 | 1.05 | 1.28 | |
| Vite a brugola M10x60 a bloccaggio automatico | ||||
| 103 | 992851 | 2.40 | 2.93 | |
| Custodia del ingranaggio | ||||
| 104 | 337016 | 36.85 | 44.96 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 105 | 991690 | 1.05 | 1.28 | |
| Coperchio Del Cuscinetto (a) H90sc/se | ||||
| 106 | 337001 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 107 | 6204DD | 9.00 | 10.98 | |
| Rondella del cuscinetto (a) | ||||
| 108 | 337008 | 1.04 | 1.27 | |
| STATORE 230V | ||||
| 109 | 360974E | 114.40 | 139.57 | |
| INDOTTO 110 VOLT | ||||
| 109 | 360974C | 93.22 | 113.73 | |
| Vite di taglio D5x60 | ||||
| 110 | 961501 | 1.04 | 1.27 | |
| RONDINA | ||||
| 111 | 956764 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 112 | 340876E | 68.34 | 83.37 | |
| CAMPO 110 VOLT | ||||
| 112 | 340876C | 48.24 | 58.85 | |
| Punto di contatto Portaspazzola | ||||
| 113 | 945932 | 1.05 | 1.28 | |
| Rondella del cuscinetto (b) | ||||
| 114 | 337009 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 115 | 6301DD | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944459 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 601 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 313692 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985230 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 996372 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985231 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985232 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 985233 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 305880 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 308092 | |||
| Kit di servizio H90sg incl.3,14,15,18,20,23,27,6 | ||||
| 610A | 338319 | 120.18 | 146.61 | |
