Qui troverai tutte le parti e i disegni disponibili di “Hikoki H90SC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

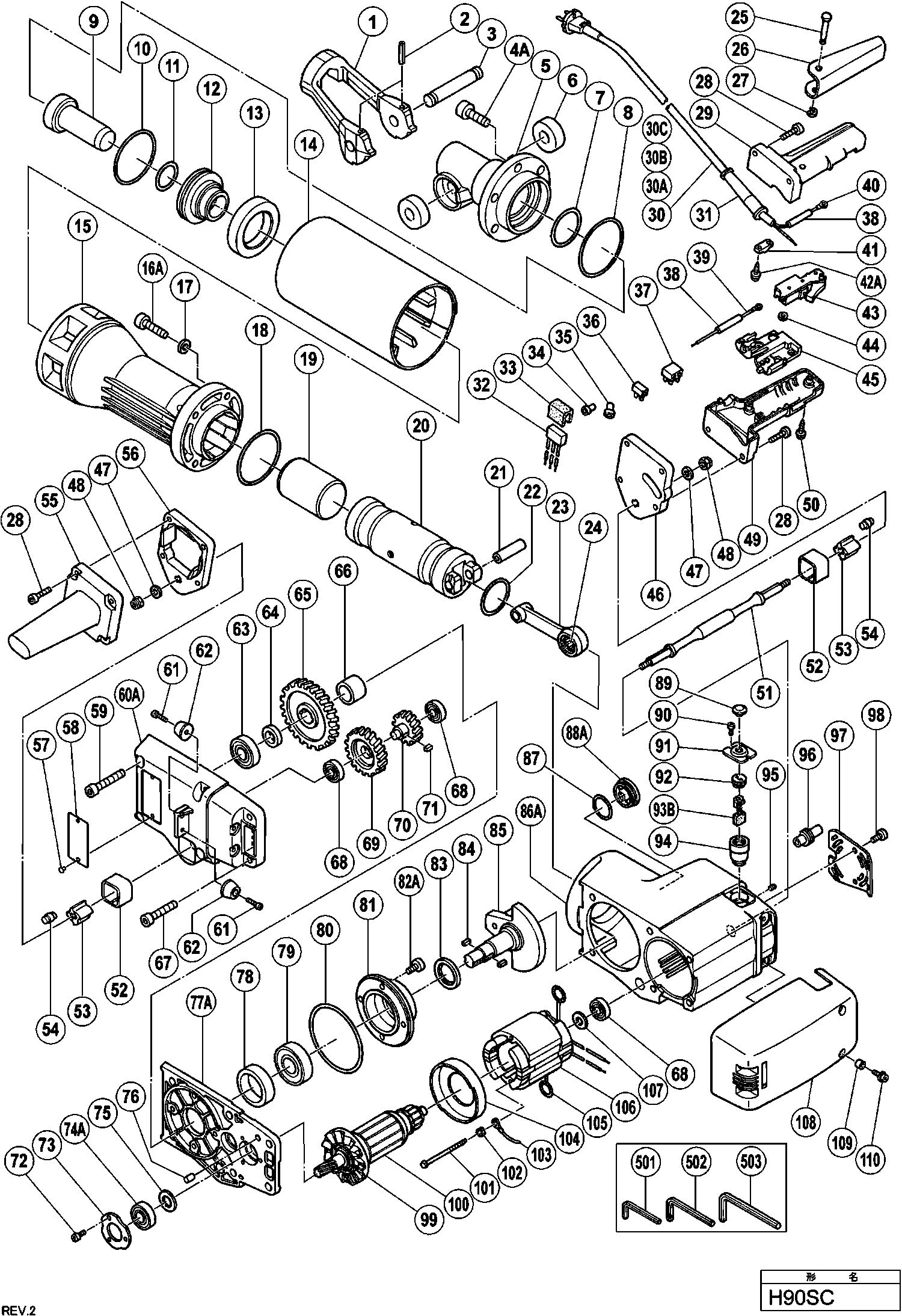

Disegni tecnici di Hikoki H90SC
Elenco parti di Hikoki H90SC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Porta scalpello | ||||
| 1 | 305618 | 282.84 | 345.06 | |
| Spinotto a rullo D6x36 (vecchio 967029) (10 pezzi) | ||||
| 2 | 949874 | 5.85 | 7.14 | |
| Perno Di Pivot | ||||
| 3 | 305620 | 26.40 | 32.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4A | 306373 | |||
| Caso Frontale | ||||
| 5 | 305619 | 373.18 | 455.27 | |
| Ammortizzatore di Ritenuta | ||||
| 6 | 305621 | 18.15 | 22.14 | |
| Anello O | ||||
| 7 | 993188 | 14.71 | 17.95 | |
| O-ring (s-90) | ||||
| 8 | 877316 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 305617 | |||
| Anello O (d) | ||||
| 10 | 992865 | 8.70 | 10.61 | |
| Anello O (a) | ||||
| 11 | 956503 | 5.85 | 7.14 | |
| Portamartello | ||||
| 12 | 305616 | 110.83 | 135.21 | |
| Anello di smorzamento | ||||
| 13 | 992859 | 25.99 | 31.70 | |
| Custodia del Cilindro | ||||
| 15 | 305615 | 422.81 | 515.83 | |
| Bullone Nylock M10x45 | ||||
| 16A | 306372 | 4.50 | 5.49 | |
| Rondella M10 (10 Pezzi) | ||||
| 17 | 949445 | 1.35 | 1.65 | |
| Anello O | ||||
| 18 | 993195 | 2.40 | 2.93 | |
| Colpitore | ||||
| 19 | 305612 | 64.21 | 78.34 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 305611 | |||
| Perno del pistone | ||||
| 21 | 305614 | 21.31 | 26.00 | |
| O-ring (p-46) | ||||
| 22 | 878716 | 1.65 | 2.01 | |
| ASTA CONICA | ||||
| 23 | 305613 | 102.16 | 124.64 | |
| MANICOTTO | ||||
| 24 | 956485 | 16.36 | 19.96 | |
| SPINA | ||||
| 25 | 992870 | 5.25 | 6.40 | |
| Maniglia dell'interruttore | ||||
| 26 | 992869 | 8.70 | 10.61 | |
| Anello di ritenzione D4 | ||||
| 27 | 968643 | 1.95 | 2.38 | |
| Bullone a brugola con bloccaggio sello M6x30 | ||||
| 28 | 993496 | 1.05 | 1.28 | |
| Maniglia (a) H90sc/se/h70sa | ||||
| 29 | 305636 | 19.39 | 23.65 | |
| Non più disponibile, nessuna sostituzione | ||||
| 30 | 500391Z | |||
| Cavo 3m 2 X 1,5 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 30A | 500466Z | 38.50 | 46.97 | |
| Cavo 230 Volt Gbr | ||||
| 30B | 500450Z | 31.63 | 38.58 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 30C | 500247Z | 6.18 | 7.54 | |
| Armatura del cavo D10.7 | ||||
| 31 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 31 | 958049 | 1.04 | 1.27 | |
| Condensatore (vecchio 930030/991313) | ||||
| 32 | 994273 | 4.29 | 5.23 | |
| Supporto | ||||
| 33 | 963243 | 1.05 | 1.28 | |
| Gomma | ||||
| 33 | 930153 | 1.04 | 1.27 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 34 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 35 | 959141 | 3.75 | 4.58 | |
| Morsetto | ||||
| 36 | 938307 | 2.13 | 2.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 958308Z | |||
| Fodero in vinile I.d.7xto.5x50 | ||||
| 38 | 996438 | 1.05 | 1.28 | |
| Cavo interno | ||||
| 39 | 981974 | 1.65 | 2.01 | |
| Terminale M4.0 (10 pezzi) | ||||
| 40 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 40 | 980063 | 1.04 | 1.27 | |
| Morsetto M4 (iso-rosso) per cavo | ||||
| 40 | 992810 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 41 | 960266 | 1.04 | 1.27 | |
| Vite rubinetto | ||||
| 42A | 982095 | 1.04 | 1.27 | |
| Interruttore Div. Martinetti per USA | ||||
| 43 | 992891 | 22.83 | 27.85 | |
| Anello M4 (10 pezzi) | ||||
| 44 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 990082 | |||
| Supporto Maniglia (b) H90sc/se | ||||
| 46 | 305634 | 122.51 | 149.47 | |
| Rondella di chiusura M8 (10 pezzi) | ||||
| 47 | 949426 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 305632 | |||
| Manico (b) | ||||
| 49 | 305631 | 18.15 | 22.14 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 50 | 301653 | 1.04 | 1.27 | |
| ALBERO | ||||
| 51 | 305624 | 148.78 | 181.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 305598 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 305623 | |||
| Ammortizzatore di Maniglia | ||||
| 54 | 305622 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 55 | 305633 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 56 | 305625 | |||
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 57 | 949510 | 1.04 | 1.27 | |
| Vite a brugola M10x60 a bloccaggio automatico | ||||
| 59 | 992851 | 2.40 | 2.93 | |
| Coperchio del ingranaggio Ass'y (verde argento met | ||||
| 60A | 336338 | 136.13 | 166.07 | |
| Vite a Brugola M4x25 (10 Pezzi) | ||||
| 61 | 949699 | 2.55 | 3.11 | |
| Fermaglio | ||||
| 62 | 305629 | 7.65 | 9.33 | |
| Cuscinetto a sfere 6204vvcmps2s | ||||
| 63 | 6204VV | 9.15 | 11.16 | |
| Anello Distanziatore (a) | ||||
| 64 | 305609 | 7.65 | 9.33 | |
| Ingranaggio Finale | ||||
| 65 | 305608 | 110.83 | 135.21 | |
| Anello di Distanza (b) | ||||
| 66 | 305607 | 9.30 | 11.35 | |
| Vite M10x55 | ||||
| 67 | 996433 | 2.10 | 2.56 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 68 | 6201VV | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 305605 | |||
| Secondo ingranaggio | ||||
| 70 | 305604 | 55.41 | 67.60 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 71 | 930511 | 2.40 | 2.93 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 72 | 991690 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 305600 | |||
| Cuscinetto a sfera 6203dducmav2s | ||||
| 74A | 6203DD | 7.65 | 9.33 | |
| Rondella di cuscinetto | ||||
| 75 | 992841 | 1.05 | 1.28 | |
| Pin (10 pezzi) | ||||
| 76 | 949480 | 3.30 | 4.03 | |
| Alloggiamento del cuscinetto | ||||
| 77A | 336337 | 130.76 | 159.53 | |
| Anello Di Distanza (c) H90sc/se | ||||
| 78 | 305602 | 20.76 | 25.33 | |
| Cuscinetto a sfere 6305vvcmps2s (vecchio 939456) | ||||
| 79 | 6305VV | 13.89 | 16.94 | |
| Anello O (a) | ||||
| 80 | 992847 | 3.60 | 4.39 | |
| Boss Del Cuscinetto H90sc/se | ||||
| 81 | 305601 | 69.99 | 85.38 | |
| Vite Esagonale M8x18 con Blocco Sigillo | ||||
| 82A | 305603 | 1.04 | 1.27 | |
| Guarnizione dell'olio | ||||
| 83 | 992846 | 2.40 | 2.93 | |
| Key 4x4x12 *td5-1-3* | ||||
| 84 | 931008 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 305606 | |||
| Cassa (verde argento metallico) Includ.52.9 | ||||
| 86A | 336339 | 315.98 | 385.49 | |
| Anello O (s-38) | ||||
| 87 | 980717 | 1.35 | 1.65 | |
| Tappo dell'olio (vecchio 982646) | ||||
| 88A | 990945 | 3.90 | 4.76 | |
| Caponcino in Gomma | ||||
| 89 | 992894 | 4.20 | 5.12 | |
| Vite Allen M4x10 autobloccante | ||||
| 90 | 878356 | 1.05 | 1.28 | |
| Coperchio del Tappo H90sc/se | ||||
| 91 | 305635 | 5.85 | 7.14 | |
| Cappuccio della spazzola | ||||
| 92 | 937949 | 1.35 | 1.65 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 93B | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 94 | 305597 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 95 | 938477 | 1.05 | 1.28 | |
| Portacavi Interno | ||||
| 96 | 305627 | 4.20 | 5.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 305630 | |||
| Vite a testa esagonale con blocco di sigillatura M | ||||
| 98 | 990935 | 1.05 | 1.28 | |
| GUARNIZIONE | ||||
| 99 | 996370 | 14.03 | 17.11 | |
| STATORE 230V | ||||
| 100 | 360262E | 250.80 | 305.98 | |
| Armatura 240v | ||||
| 100 | 360262F | 250.80 | 305.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 993185 | |||
| RONDINA | ||||
| 102 | 956764 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 103 | 305798 | |||
| Guida per ventilatore | ||||
| 104 | 305610 | 12.75 | 15.56 | |
| Punto di contatto Portaspazzola | ||||
| 105 | 945932 | 1.05 | 1.28 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 106 | 340238E | 84.56 | 103.17 | |
| Assieme stator 240v Includ.103 | ||||
| 106 | 340238F | 84.56 | 103.17 | |
| Rondella di cuscinetto | ||||
| 107 | 944954 | 1.05 | 1.28 | |
| Copertura Alloggiamento | ||||
| 108 | 305628 | 32.18 | 39.25 | |
| Bussola | ||||
| 109 | 996437 | 1.05 | 1.28 | |
| Bullone Esagonale M6x16 (con flangia) | ||||
| 110 | 301582 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 993740 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 993180 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 993181 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 993182 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 993183 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 605 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 936728 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 305880 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 305881 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 993204 | |||
