Qui troverai tutte le parti e i disegni disponibili di “Hikoki H70SD”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

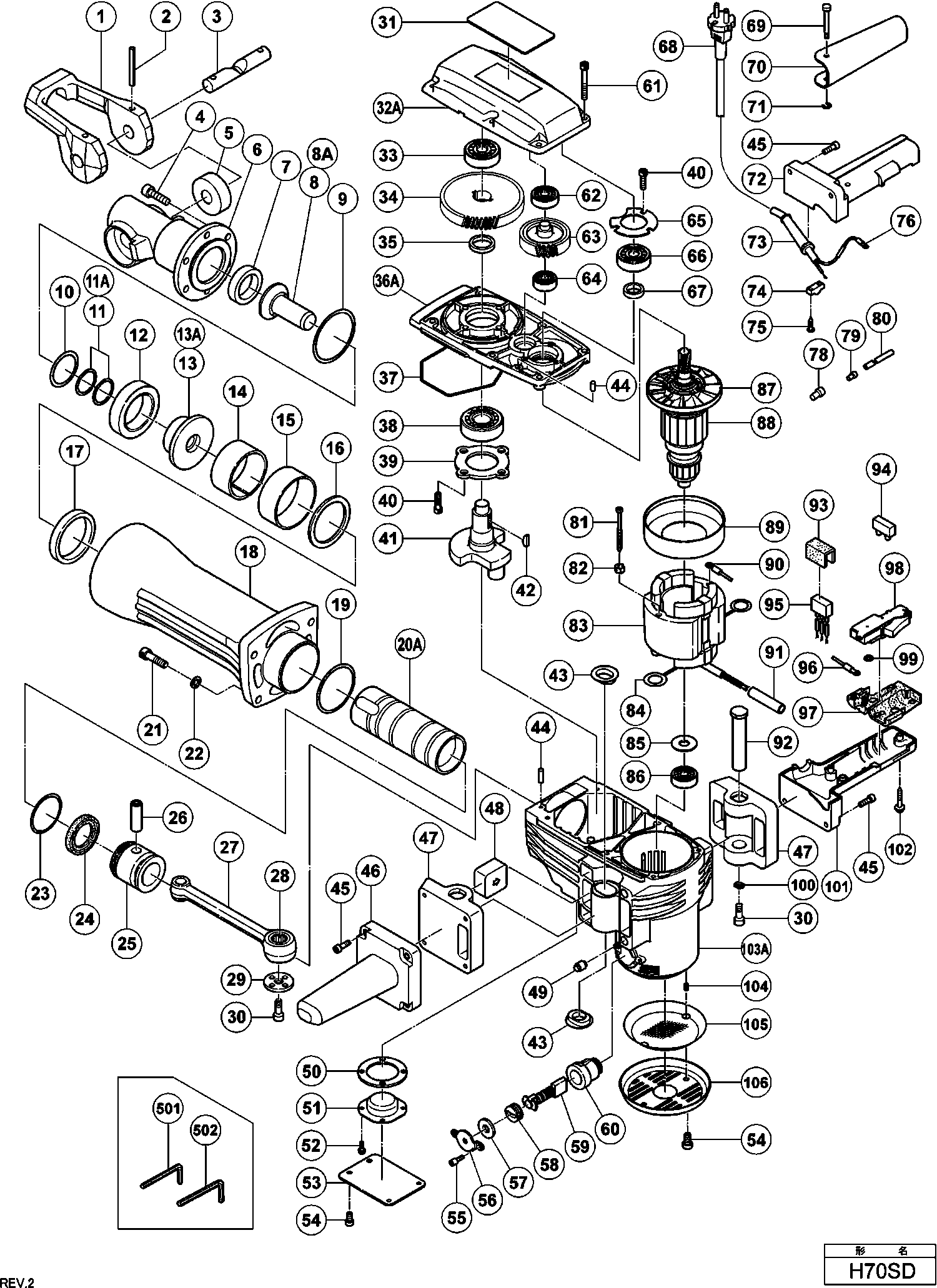

Disegni tecnici di Hikoki H70SD
Elenco parti di Hikoki H70SD
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *68 | 500247Z | 6.18 | 7.54 | |
| Armatura del cavo D10.7 | ||||
| *73 | 940778 | 2.10 | 2.56 | |
| RITENUTORE | ||||
| 1 | 318221 | 449.08 | 547.87 | |
| Spina a Rullo D6x55 | ||||
| 2 | 994416 | 1.05 | 1.28 | |
| Perno del leva H65sd | ||||
| 3 | 318222 | 25.16 | 30.70 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.65 | |
| Ammortizzatore di Ritenuta | ||||
| 5 | 305621 | 18.15 | 22.14 | |
| Coperchio frontale | ||||
| 6 | 318223 | 309.10 | 377.10 | |
| Ammortizzatore (b) | ||||
| 7 | 996369 | 14.70 | 17.93 | |
| Secondo martello | ||||
| 8 | 996367 | 55.41 | 67.60 | |
| Secondo martello | ||||
| 8A | 324601 | 55.41 | 67.60 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 9 | 998428 | 2.40 | 2.93 | |
| Anello O (b) | ||||
| 10 | 998427 | 1.65 | 2.01 | |
| Anello O (e) | ||||
| 11 | 998419 | 1.05 | 1.28 | |
| O-Ring (I.D.26.5) | ||||
| 11A | 323731 | 1.65 | 2.01 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 12 | 998433 | 14.70 | 17.93 | |
| Bussola dell'Albero H65sb/sd/h70sa (fino al 6.2005 | ||||
| 13 | 998418 | 29.29 | 35.73 | |
| ASBUS | ||||
| 13A | 323730 | 35.06 | 42.78 | |
| Bocca | ||||
| 14 | 956963 | 32.18 | 39.25 | |
| Coperchio della bocca | ||||
| 15 | 956962 | 2.40 | 2.93 | |
| Anello di chiusura lunare | ||||
| 16 | 956961 | 2.40 | 2.93 | |
| Anello in uretano | ||||
| 17 | 956960 | 9.30 | 11.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 320489 | |||
| CARTER CILINDRO (VECCHIO 320489) | ||||
| 18A | 376181 | 178.75 | 218.08 | |
| Anello O (1as-60) | ||||
| 19 | 956996 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20A | 323724 | |||
| Colpitore | ||||
| 20C | 956958 | 93.36 | 113.90 | |
| Bullone Nylock esagonale M8x35 dal 9.1979 | ||||
| 21 | 306163 | 1.35 | 1.65 | |
| Rondella M8 (10 Pezzi) | ||||
| 22 | 949433 | 1.05 | 1.28 | |
| Anello O (a) | ||||
| 23 | 998414 | 11.85 | 14.46 | |
| Guarnizione dell'olio | ||||
| 24 | 998415 | 7.35 | 8.97 | |
| PISTONE | ||||
| 25 | 998413 | 67.10 | 81.86 | |
| SPINA | ||||
| 26 | 944928 | 13.80 | 16.84 | |
| ASTA CONICA | ||||
| 27 | 998434 | 46.75 | 57.04 | |
| Rullo ad ago | ||||
| 28 | 944921 | 19.39 | 23.65 | |
| Rondella biella | ||||
| 29 | 956955 | 3.30 | 4.03 | |
| Sigillo Blocco Hd. Vite esagonale incassata M8x16 | ||||
| 30 | 996364 | 1.05 | 1.28 | |
| Copertura del cambio (verde argento metallico) | ||||
| 32A | 336267 | 70.81 | 86.39 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 33 | 6302VV | 9.30 | 11.35 | |
| Ingranaggio Finale | ||||
| 34 | 944916 | 49.64 | 60.56 | |
| Ingranaggio finale | ||||
| 34A | 339672 | 17.88 | 21.81 | |
| Anello di Distanza (b) | ||||
| 35 | 944915 | 3.60 | 4.39 | |
| Coperchio interno (verde argento metallico) | ||||
| 36A | 332181 | 33.41 | 40.76 | |
| Anello di tenuta (a) | ||||
| 37 | 957143 | 3.30 | 4.03 | |
| Cuscinetto a sfere 6205 Dd | ||||
| 38 | 6205DD | 10.35 | 12.63 | |
| Supporto Del Cuscinetto | ||||
| 39 | 956949 | 1.65 | 2.01 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 40 | 990079 | 1.05 | 1.28 | |
| Albero Motore | ||||
| 41 | 998430 | 73.01 | 89.08 | |
| Albero Motore | ||||
| 41A | 998430 | 73.01 | 89.08 | |
| Sfera 4x16 | ||||
| 42 | 956850 | 1.05 | 1.28 | |
| Anello di smorzamento | ||||
| 43 | 318655 | 8.40 | 10.25 | |
| Spinotto D5x15,8 | ||||
| 44 | 944918 | 1.05 | 1.28 | |
| Bullone a brugola con bloccaggio sello M6x30 | ||||
| 45 | 993496 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 305633 | |||
| Porta maniglia H70sa | ||||
| 47 | 319365 | 69.99 | 85.38 | |
| Ammortizzatore Maniglia (b) H70sa | ||||
| 48 | 319364 | 7.65 | 9.33 | |
| Ammortizzatore di manico | ||||
| 49 | 310124 | 4.20 | 5.12 | |
| Guarnizione | ||||
| 50 | 956969 | 1.05 | 1.28 | |
| SUPPORTO | ||||
| 51 | 998416 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 52 | 987203 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 53 | 998417 | 3.30 | 4.03 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 54 | 991690 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 55 | 983162 | 1.05 | 1.28 | |
| Coperchio del Tappo H90sc/se | ||||
| 56 | 956972 | 1.05 | 1.28 | |
| Gomma Intermedia | ||||
| 57 | 944960 | 1.05 | 1.28 | |
| Cappuccio della spazzola | ||||
| 58 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 59 | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 60 | 956984 | 9.60 | 11.71 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 61 | 986940 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 62 | 6201VV | 6.45 | 7.87 | |
| INGRANAGGIO | ||||
| 63 | 956948 | 28.88 | 35.23 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 64 | 6001VV | 6.60 | 8.05 | |
| Coperchio del cuscinetto | ||||
| 65 | 944911 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 66 | 6203DD | 7.65 | 9.33 | |
| Anello Distanziatore (a) | ||||
| 67 | 944907 | 2.40 | 2.93 | |
| Cavo 3m 2 X 1,5 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 68 | 500466Z | 38.50 | 46.97 | |
| Cavo 230 Volt Gbr | ||||
| 68 | 500450Z | 31.63 | 38.58 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 68 | 500247Z | 6.18 | 7.54 | |
| SPINA | ||||
| 69 | 992870 | 5.25 | 6.40 | |
| Maniglia dell'interruttore | ||||
| 70 | 992869 | 8.70 | 10.61 | |
| Anello di ritenzione D4 | ||||
| 71 | 968643 | 1.95 | 2.38 | |
| Maniglia (a) H90sc/se/h70sa | ||||
| 72 | 305636 | 19.39 | 23.65 | |
| Armatura del cavo D10.7 | ||||
| 73 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 73 | 958049 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 74 | 960266 | 1.04 | 1.27 | |
| Vite rubinetto | ||||
| 75 | 982095 | 1.04 | 1.27 | |
| Terminale M4.0 (10 pezzi) | ||||
| 76 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 76 | 980063 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 78 | 959141 | 3.75 | 4.58 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 79 | 959140 | 3.30 | 4.03 | |
| Fodero in vinile I.d.7xto.5x50 | ||||
| 80 | 996438 | 1.05 | 1.28 | |
| Vite D5x65 | ||||
| 81 | 960251 | 1.05 | 1.28 | |
| RONDINA | ||||
| 82 | 956764 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 83 | 340488E | 81.68 | 99.64 | |
| Punto di contatto Portaspazzola | ||||
| 84 | 945932 | 1.05 | 1.28 | |
| Rondella di cuscinetto | ||||
| 85 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 86 | 6201DD | 6.30 | 7.69 | |
| GUARNIZIONE | ||||
| 87 | 996370 | 14.03 | 17.11 | |
| GUARNIZIONE | ||||
| 87A | 333196 | 6.75 | 8.24 | |
| Armatura 240v | ||||
| 88 | 360286F | 233.34 | 284.67 | |
| ANKER 110-115 VOLT | ||||
| 88 | 360286C | 198.00 | 241.56 | |
| STATORE 230V | ||||
| 88 | 360286E | 196.90 | 240.22 | |
| ANKER 110-115 VOLT (OUD 360286C) | ||||
| 88A | 360286B | 113.24 | 138.15 | |
| ARMATURE ASS'Y 220-230 VOLT (OLD 360286E) | ||||
| 88A | 360286D | 105.44 | 128.64 | |
| Anello deflettore d'aria | ||||
| 89 | 306098 | 5.85 | 7.14 | |
| Cavo Interno | ||||
| 90 | 986277 | 1.04 | 1.27 | |
| Tubo CS 50 EBG | ||||
| 91 | 319363 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 92 | 319366 | |||
| PUNTINA DELLA MANIGLIA | ||||
| 92A | 371932 | 12.75 | 15.56 | |
| Gomma | ||||
| 93 | 930153 | 1.04 | 1.27 | |
| Morsetto | ||||
| 94 | 938307 | 2.13 | 2.59 | |
| Condensatore di interferenza | ||||
| 95 | 317491 | 7.35 | 8.97 | |
| Cavo interno | ||||
| 96 | 981974 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 97 | 990082 | |||
| Interruttore Div. Martinetti per USA | ||||
| 98 | 992891 | 22.83 | 27.85 | |
| Anello M4 (10 pezzi) | ||||
| 99 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 319367 | |||
| Manico (b) | ||||
| 101 | 305631 | 18.15 | 22.14 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 102 | 301653 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 103A | 336268 | 231.91 | 282.93 | |
| Vite di regolazione esagonale M5x8 | ||||
| 104 | 938477 | 1.05 | 1.28 | |
| Filtro antipolvere per H70sa | ||||
| 105 | 319362 | 6.45 | 7.87 | |
| Copertina Posteriore | ||||
| 106 | 306099 | 11.55 | 14.09 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 996373 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985231 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 996374 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 985232 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985233 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 996372 | |||
| Kit di Servizio H65sb Includ.4,9,10,11,17,19 | ||||
| 607 | 306441 | 102.16 | 124.64 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 607A | 324729 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 608 | 980927 | 73.01 | 89.08 | |
| Grasso (tubo da 30 Grammi) | ||||
| 609 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 610 | 308471 | 12.75 | 15.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 930035 | |||
