Qui troverai tutte le parti e i disegni disponibili di “Hikoki H70SA”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

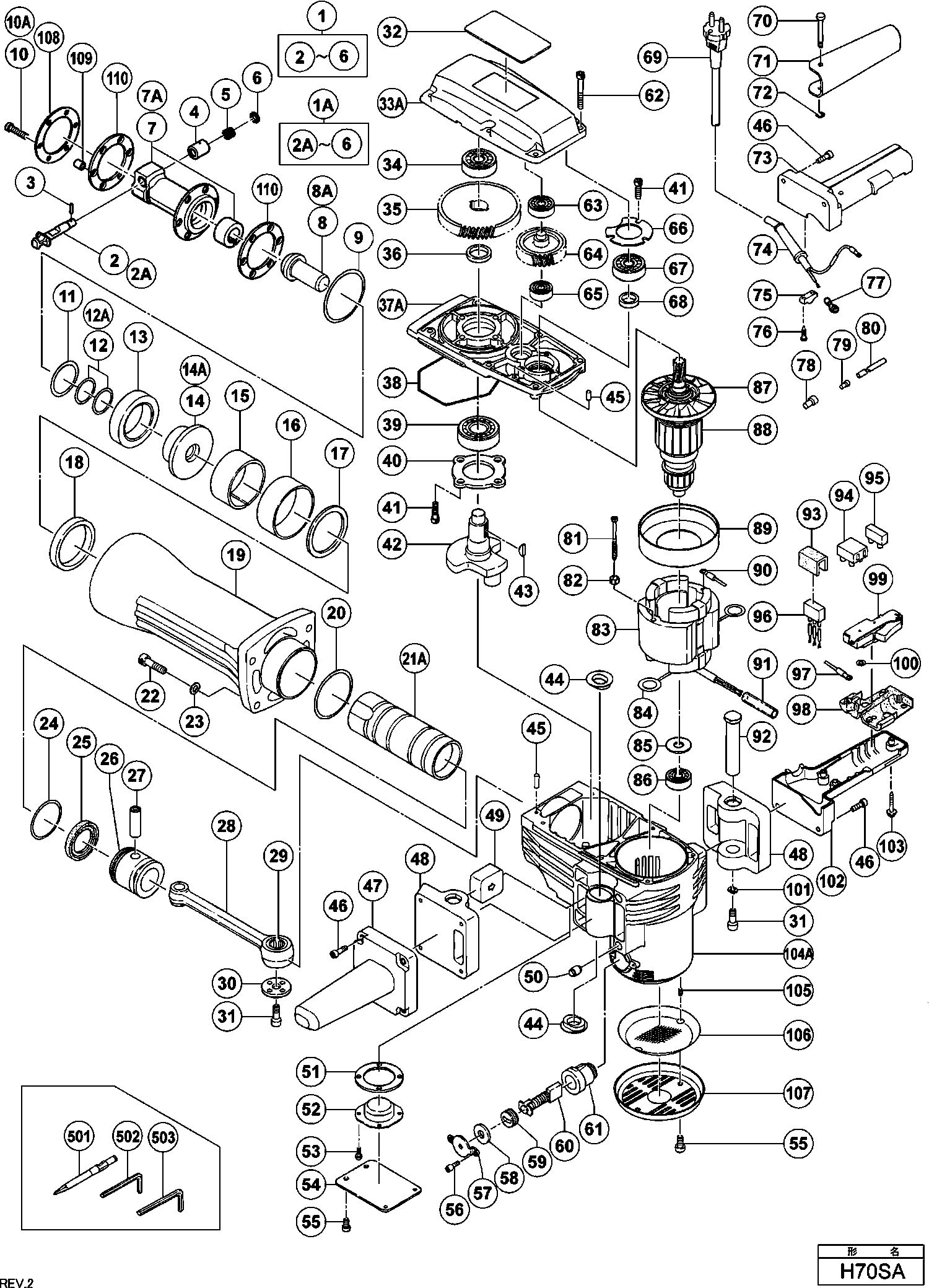

Disegni tecnici di Hikoki H70SA
Elenco parti di Hikoki H70SA
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *69 | 500247Z | 6.18 | 7.54 | |
| Armatura del cavo D10.7 | ||||
| *74 | 940778 | 2.10 | 2.56 | |
| Terminale M4.0 (10 pezzi) | ||||
| *77 | 930804 | 3.00 | 3.66 | |
| Leva di arresto compl. Incl.23b,24a,25a,26,29a | ||||
| 1 | 318656 | 73.01 | 89.08 | |
| Leva di arresto compl. Incl.23b,24a,25a,26,29a | ||||
| 1A | 323747 | 64.21 | 78.34 | |
| Perno del leva H65sd | ||||
| 2 | 998423 | 40.84 | 49.82 | |
| Perno del leva H65sd | ||||
| 2A | 323748 | 43.86 | 53.51 | |
| Rullo ad ago | ||||
| 3 | 998426 | 1.05 | 1.28 | |
| Portamolla | ||||
| 4 | 998424 | 13.05 | 15.92 | |
| Molla del leva Cj120v/va | ||||
| 5 | 956975 | 1.65 | 2.01 | |
| Cappuccio di sigillatura | ||||
| 6 | 998425 | 4.50 | 5.49 | |
| Coperchio frontale | ||||
| 7 | 998435 | 285.73 | 348.58 | |
| Coperchio frontale | ||||
| 7A | 323733 | 335.36 | 409.14 | |
| Secondo martello | ||||
| 8 | 998420 | 35.06 | 42.78 | |
| Secondo martello | ||||
| 8A | 323732 | 64.21 | 78.34 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 9 | 998428 | 2.40 | 2.93 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 10 | 306437 | 1.35 | 1.65 | |
| Bullone Nylock M8x40 | ||||
| 10A | 323734 | 1.65 | 2.01 | |
| Anello O (b) | ||||
| 11 | 998427 | 1.65 | 2.01 | |
| Anello O (e) | ||||
| 12 | 998419 | 1.05 | 1.28 | |
| O-Ring (I.D.26.5) | ||||
| 12A | 323731 | 1.65 | 2.01 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 13 | 998433 | 14.70 | 17.93 | |
| Bussola dell'Albero H65sb/sd/h70sa (fino al 6.2005 | ||||
| 14 | 998418 | 29.29 | 35.73 | |
| ASBUS | ||||
| 14A | 323730 | 35.06 | 42.78 | |
| Bocca | ||||
| 15 | 956963 | 32.18 | 39.25 | |
| Coperchio della bocca | ||||
| 16 | 956962 | 2.40 | 2.93 | |
| Anello di chiusura lunare | ||||
| 17 | 956961 | 2.40 | 2.93 | |
| Anello in uretano | ||||
| 18 | 956960 | 9.30 | 11.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 319359 | |||
| CARTER CILINDRO (VECCHIO 319359) | ||||
| 19A | 376180 | 155.38 | 189.56 | |
| Anello O (1as-60) | ||||
| 20 | 956996 | 3.00 | 3.66 | |
| Colpitore | ||||
| 21 | 956958 | 93.36 | 113.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21A | 323724 | |||
| Colpitore | ||||
| 21C | 956958 | 93.36 | 113.90 | |
| Bullone Nylock esagonale M8x35 dal 9.1979 | ||||
| 22 | 306163 | 1.35 | 1.65 | |
| Rondella M8 (10 Pezzi) | ||||
| 23 | 949433 | 1.05 | 1.28 | |
| Anello O (a) | ||||
| 24 | 998414 | 11.85 | 14.46 | |
| Guarnizione dell'olio | ||||
| 25 | 998415 | 7.35 | 8.97 | |
| PISTONE | ||||
| 26 | 998413 | 67.10 | 81.86 | |
| SPINA | ||||
| 27 | 944928 | 13.80 | 16.84 | |
| ASTA CONICA | ||||
| 28 | 998434 | 46.75 | 57.04 | |
| Rullo ad ago | ||||
| 29 | 944921 | 19.39 | 23.65 | |
| Rondella biella | ||||
| 30 | 956955 | 3.30 | 4.03 | |
| Sigillo Blocco Hd. Vite esagonale incassata M8x16 | ||||
| 31 | 996364 | 1.05 | 1.28 | |
| Copertura del cambio (verde argento metallico) | ||||
| 33A | 336267 | 70.81 | 86.39 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 34 | 6302VV | 9.30 | 11.35 | |
| Ingranaggio Finale | ||||
| 35 | 944916 | 49.64 | 60.56 | |
| Ingranaggio finale | ||||
| 35A | 339672 | 17.88 | 21.81 | |
| Anello di Distanza (b) | ||||
| 36 | 944915 | 3.60 | 4.39 | |
| Coperchio interno (verde argento metallico) | ||||
| 37A | 332181 | 33.41 | 40.76 | |
| Anello di tenuta (a) | ||||
| 38 | 957143 | 3.30 | 4.03 | |
| Cuscinetto a sfere 6205 Dd | ||||
| 39 | 6205DD | 10.35 | 12.63 | |
| Supporto Del Cuscinetto | ||||
| 40 | 956949 | 1.65 | 2.01 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 41 | 990079 | 1.05 | 1.28 | |
| Albero Motore | ||||
| 42 | 998430 | 73.01 | 89.08 | |
| Albero Motore | ||||
| 42A | 998430 | 73.01 | 89.08 | |
| Sfera 4x16 | ||||
| 43 | 956850 | 1.05 | 1.28 | |
| Anello di smorzamento | ||||
| 44 | 318655 | 8.40 | 10.25 | |
| Spinotto D5x15,8 | ||||
| 45 | 944918 | 1.05 | 1.28 | |
| Bullone a brugola con bloccaggio sello M6x30 | ||||
| 46 | 993496 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 305633 | |||
| Porta maniglia H70sa | ||||
| 48 | 319365 | 69.99 | 85.38 | |
| Ammortizzatore Maniglia (b) H70sa | ||||
| 49 | 319364 | 7.65 | 9.33 | |
| Ammortizzatore di manico | ||||
| 50 | 310124 | 4.20 | 5.12 | |
| Guarnizione | ||||
| 51 | 956969 | 1.05 | 1.28 | |
| SUPPORTO | ||||
| 52 | 998416 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 53 | 987203 | 1.05 | 1.28 | |
| Piastra di copertura | ||||
| 54 | 998417 | 3.30 | 4.03 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 55 | 991690 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 56 | 983162 | 1.05 | 1.28 | |
| Coperchio del Tappo H90sc/se | ||||
| 57 | 956972 | 1.05 | 1.28 | |
| Gomma Intermedia | ||||
| 58 | 944960 | 1.05 | 1.28 | |
| Cappuccio della spazzola | ||||
| 59 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 60 | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 61 | 956984 | 9.60 | 11.71 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 62 | 986940 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 63 | 6201VV | 6.45 | 7.87 | |
| INGRANAGGIO | ||||
| 64 | 956948 | 28.88 | 35.23 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 65 | 6001VV | 6.60 | 8.05 | |
| Coperchio del cuscinetto | ||||
| 66 | 944911 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 67 | 6203DD | 7.65 | 9.33 | |
| Anello Distanziatore (a) | ||||
| 68 | 944907 | 2.40 | 2.93 | |
| Cavo 3m 2 X 1,5 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 69 | 500466Z | 38.50 | 46.97 | |
| Cavo 230 Volt Gbr | ||||
| 69 | 500450Z | 31.63 | 38.58 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 69 | 500247Z | 6.18 | 7.54 | |
| SPINA | ||||
| 70 | 992870 | 5.25 | 6.40 | |
| Maniglia dell'interruttore | ||||
| 71 | 992869 | 8.70 | 10.61 | |
| Anello di ritenzione D4 | ||||
| 72 | 968643 | 1.95 | 2.38 | |
| Maniglia (a) H90sc/se/h70sa | ||||
| 73 | 305636 | 19.39 | 23.65 | |
| Armatura del cavo D10.7 | ||||
| 74 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 74 | 958049 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 75 | 960266 | 1.04 | 1.27 | |
| Vite rubinetto | ||||
| 76 | 982095 | 1.04 | 1.27 | |
| Terminale M4.0 (10 pezzi) | ||||
| 77 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 77 | 980063 | 1.04 | 1.27 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 78 | 959141 | 3.75 | 4.58 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 79 | 959140 | 3.30 | 4.03 | |
| Vite D5x65 | ||||
| 81 | 960251 | 1.05 | 1.28 | |
| RONDINA | ||||
| 82 | 956764 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 83 | 340488E | 81.68 | 99.64 | |
| Punto di contatto Portaspazzola | ||||
| 84 | 945932 | 1.05 | 1.28 | |
| Rondella di cuscinetto | ||||
| 85 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 86 | 6201DD | 6.30 | 7.69 | |
| GUARNIZIONE | ||||
| 87 | 996370 | 14.03 | 17.11 | |
| GUARNIZIONE | ||||
| 87A | 333196 | 6.75 | 8.24 | |
| Armatura 240v | ||||
| 88 | 360286F | 233.34 | 284.67 | |
| INDOTTO 110-115 VOLT | ||||
| 88 | 360286C | 198.00 | 241.56 | |
| STATORE 230V | ||||
| 88 | 360286E | 196.90 | 240.22 | |
| INDOTTO 110-115 VOLT (VECCHIO 360286C) | ||||
| 88A | 360286B | 113.24 | 138.15 | |
| GRUPPO INDOTTO 220-230 VOLT (VECCHIO 360286E) | ||||
| 88A | 360286D | 105.44 | 128.64 | |
| Anello deflettore d'aria | ||||
| 89 | 306098 | 5.85 | 7.14 | |
| Cavo Interno | ||||
| 90 | 986277 | 1.04 | 1.27 | |
| Tubo CS 50 EBG | ||||
| 91 | 319363 | 1.65 | 2.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 92 | 319366 | |||
| PUNTINA DELLA MANIGLIA | ||||
| 92A | 371932 | 12.75 | 15.56 | |
| Gomma | ||||
| 93 | 930153 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 958308Z | |||
| Morsetto | ||||
| 95 | 938307 | 2.13 | 2.59 | |
| Condensatore (vecchio 930030/991313) | ||||
| 96 | 994273 | 4.29 | 5.23 | |
| Cavo interno | ||||
| 97 | 981974 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 990082 | |||
| Interruttore Div. Martinetti per USA | ||||
| 99 | 992891 | 22.83 | 27.85 | |
| Anello M4 (10 pezzi) | ||||
| 100 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 319367 | |||
| Manico (b) | ||||
| 102 | 305631 | 18.15 | 22.14 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 103 | 301653 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 104A | 336268 | 231.91 | 282.93 | |
| Vite di regolazione esagonale M5x8 | ||||
| 105 | 938477 | 1.05 | 1.28 | |
| Filtro antipolvere per H70sa | ||||
| 106 | 319362 | 6.45 | 7.87 | |
| Copertina Posteriore | ||||
| 107 | 306099 | 11.55 | 14.09 | |
| Piastra Ammortizzatore Dal 7.2005 | ||||
| 108 | 323736 | 17.88 | 21.81 | |
| Rondella | ||||
| 109 | 323737 | 4.80 | 5.86 | |
| Ammortizzatore Anteriore Dal 7.2005 | ||||
| 110 | 323735 | 9.60 | 11.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944961 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 944962 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 944964 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 944966 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 944965 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 319298 | |||
| Kit di Servizio H65sb Includ.4,9,10,11,17,19 | ||||
| 606 | 306441 | 102.16 | 124.64 | |
| Kit di servizio H70sa | ||||
| 606A | 324728 | 113.99 | 139.06 | |
| Grasso (tubo da 30 Grammi) | ||||
| 607 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 608 | 308471 | 12.75 | 15.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 930035 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 610 | 980927 | 73.01 | 89.08 | |
