Qui troverai tutte le parti e i disegni disponibili del 'Hikoki H65SD2'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

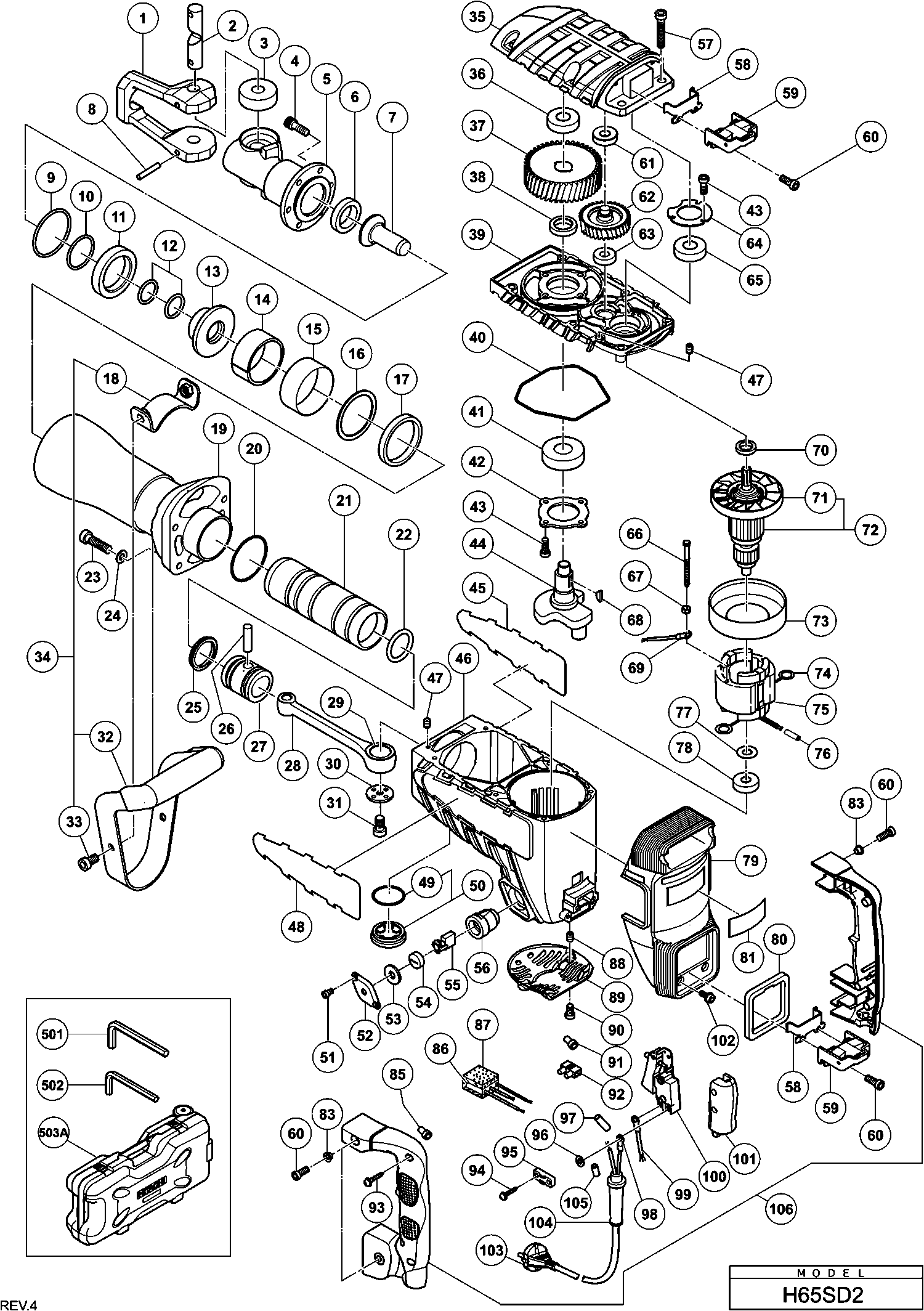

Disegno tecnico del modello Hikoki H65SD2
Elenco parti di ricambio del modello Hikoki H65SD2
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| RITENUTORE | ||||
| 1 | 318221 | 449.08 | 547.87 | |
| Perno del leva H65sd | ||||
| 2 | 318222 | 25.16 | 30.70 | |
| Ammortizzatore di Ritenuta | ||||
| 3 | 305621 | 18.15 | 22.14 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.65 | |
| Coperchio frontale | ||||
| 5 | 318223 | 309.10 | 377.10 | |
| Ammortizzatore (b) | ||||
| 6 | 996369 | 14.70 | 17.93 | |
| Secondo martello | ||||
| 7 | 324601 | 55.41 | 67.60 | |
| Spina a Rullo D6x55 | ||||
| 8 | 994416 | 1.05 | 1.28 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 9 | 998428 | 2.40 | 2.93 | |
| Anello O (b) | ||||
| 10 | 998427 | 1.65 | 2.01 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 11 | 998433 | 14.70 | 17.93 | |
| O-Ring (I.D.26.5) | ||||
| 12 | 323731 | 1.65 | 2.01 | |
| ASBUS | ||||
| 13 | 323730 | 35.06 | 42.78 | |
| Bocca | ||||
| 14 | 956963 | 32.18 | 39.25 | |
| Coperchio della bocca | ||||
| 15 | 956962 | 2.40 | 2.93 | |
| Anello di chiusura lunare | ||||
| 16 | 323729 | 6.75 | 8.24 | |
| Anello in uretano | ||||
| 17 | 956960 | 9.30 | 11.35 | |
| Manico soggiorno (con dado) | ||||
| 18 | 320374 | 5.85 | 7.14 | |
| Custodia del Cilindro | ||||
| 19 | 323728 | 212.85 | 259.68 | |
| Anello O (1as-60) | ||||
| 20 | 956996 | 3.00 | 3.66 | |
| Colpitore | ||||
| 21 | 323724 | 151.66 | 185.03 | |
| Anello O (a) | ||||
| 22 | 998414 | 11.85 | 14.46 | |
| Bullone Nylock esagonale M8x35 dal 9.1979 | ||||
| 23 | 306163 | 1.35 | 1.65 | |
| Rondella Bullone M8 (nero) | ||||
| 24 | 323212 | 1.05 | 1.28 | |
| Guarnizione dell'olio | ||||
| 25 | 998415 | 7.35 | 8.97 | |
| SPINA | ||||
| 26 | 944928 | 13.80 | 16.84 | |
| PISTONE | ||||
| 27 | 998413 | 67.10 | 81.86 | |
| ASTA CONICA | ||||
| 28 | 998434 | 46.75 | 57.04 | |
| Rullo ad ago | ||||
| 29 | 944921 | 19.39 | 23.65 | |
| Rondella biella | ||||
| 30 | 956955 | 3.30 | 4.03 | |
| Sigillo Blocco Hd. Vite esagonale incassata M8x16 | ||||
| 31 | 996364 | 1.05 | 1.28 | |
| Maniglia TSC 55 | ||||
| 32 | 306166 | 75.90 | 92.60 | |
| Bullone Nylock Hex. con testa M8x16 | ||||
| 33 | 320375 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 306165 | |||
| Custodia del ingranaggio | ||||
| 35 | 323723 | 61.33 | 74.82 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 36 | 6302VV | 9.30 | 11.35 | |
| Ingranaggio Finale | ||||
| 37 | 944916 | 49.64 | 60.56 | |
| Anello di Distanza (b) | ||||
| 38 | 944915 | 3.60 | 4.39 | |
| Coperchio interno | ||||
| 39 | 323722 | 55.41 | 67.60 | |
| Rondella di tenuta | ||||
| 40 | 323725 | 4.80 | 5.86 | |
| Cuscinetto a sfere 6205 Dd | ||||
| 41 | 6205DD | 10.35 | 12.63 | |
| Supporto Del Cuscinetto | ||||
| 42 | 956949 | 1.65 | 2.01 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 43 | 990079 | 1.05 | 1.28 | |
| Albero Motore | ||||
| 44 | 998430 | 73.01 | 89.08 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 46 | 323721 | 177.93 | 217.07 | |
| Spinotto D5x15,8 | ||||
| 47 | 944918 | 1.05 | 1.28 | |
| Anello O (s-38) | ||||
| 49 | 980717 | 1.35 | 1.65 | |
| Tappo dell'olio (vecchio 982646) | ||||
| 50 | 990945 | 3.90 | 4.76 | |
| Blocco sigillo Hd. Vite a brugola M4x8 | ||||
| 51 | 877838 | 1.05 | 1.28 | |
| Coperchio del Tappo H90sc/se | ||||
| 52 | 323727 | 1.65 | 2.01 | |
| Gomma Intermedia | ||||
| 53 | 944960 | 1.05 | 1.28 | |
| Cappuccio della spazzola | ||||
| 54 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 55 | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 56 | 956984 | 9.60 | 11.71 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 57 | 986940 | 1.05 | 1.28 | |
| PIASTRA | ||||
| 58 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 59 | 980727 | 14.10 | 17.20 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 60 | 990079 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 61 | 6201VV | 6.45 | 7.87 | |
| INGRANAGGIO | ||||
| 62 | 956948 | 28.88 | 35.23 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 63 | 6001VV | 6.60 | 8.05 | |
| Coperchio del cuscinetto | ||||
| 64 | 944911 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 65 | 6203DD | 7.65 | 9.33 | |
| Vite D5x65 | ||||
| 66 | 960251 | 1.05 | 1.28 | |
| RONDINA | ||||
| 67 | 956764 | 1.04 | 1.27 | |
| Sfera 4x16 | ||||
| 68 | 956850 | 1.05 | 1.28 | |
| Cavo interno | ||||
| 69 | 994190 | 1.05 | 1.28 | |
| Anello Distanziatore (a) | ||||
| 70 | 944907 | 2.40 | 2.93 | |
| GUARNIZIONE | ||||
| 71 | 996370 | 14.03 | 17.11 | |
| INDOTTO 115 VOLT | ||||
| 72 | 360286U | 207.21 | 252.80 | |
| STATORE 230V | ||||
| 72 | 360286E | 196.90 | 240.22 | |
| Anello deflettore d'aria | ||||
| 73 | 306098 | 5.85 | 7.14 | |
| Punto di contatto Portaspazzola | ||||
| 74 | 945932 | 1.05 | 1.28 | |
| Statore 230v | ||||
| 75 | 340259K | 79.34 | 96.79 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 75 | 340259E | 75.90 | 92.60 | |
| Tubo di vinile L55 | ||||
| 76 | 322530 | 1.65 | 2.01 | |
| Rondella di cuscinetto | ||||
| 77 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 78 | 6201DD | 6.30 | 7.69 | |
| COPERTURA POSTERIORE | ||||
| 79 | 323740 | 28.33 | 34.56 | |
| GUARNIZIONE DELla MANIGLIA | ||||
| 80 | 323741 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 323743 | |||
| Boccola Distanziatrice | ||||
| 83 | 991711 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 323744 | |||
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 85 | 959141 | 3.75 | 4.58 | |
| Condensatore (vecchio 930030/991313) | ||||
| 86 | 994273 | 4.29 | 5.23 | |
| Gomma | ||||
| 87 | 930153 | 1.04 | 1.27 | |
| Vite di regolazione esagonale M5x8 | ||||
| 88 | 938477 | 1.05 | 1.28 | |
| Coperchio Posteriore | ||||
| 89 | 323726 | 4.80 | 5.86 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 90 | 991690 | 1.05 | 1.28 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 91 | 959140 | 3.30 | 4.03 | |
| Morsetto | ||||
| 92 | 938307 | 2.13 | 2.59 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 93 | 307028 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 94 | 984750 | |||
| Clip per cavo | ||||
| 95 | 981987Z | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 95 | 960266 | 1.04 | 1.27 | |
| Anello M4 (10 pezzi) | ||||
| 96 | 949423 | 1.05 | 1.28 | |
| Fodero in vinile I.d.7xto.5x50 | ||||
| 97 | 996438 | 1.05 | 1.28 | |
| Terminale M4.0 (10 pezzi) | ||||
| 98 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 98 | 980063 | 1.04 | 1.27 | |
| Cavo interno | ||||
| 99 | 981974 | 1.65 | 2.01 | |
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 100 | 306143 | 17.05 | 20.80 | |
| PIATTO AD ANGOLO | ||||
| 101 | 323742 | 6.75 | 8.24 | |
| Bullone Nylock (con flangia) M5x12 | ||||
| 102 | 322142 | 1.65 | 2.01 | |
| Cavo 3m 2 X 1,5 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 103 | 500466Z | 38.50 | 46.97 | |
| Cavo 230 Volt Gbr | ||||
| 103 | 500450Z | 31.63 | 38.58 | |
| Armatura del cavo D10.7 | ||||
| 104 | 940778 | 2.10 | 2.56 | |
| Manicotto filettato per cavo | ||||
| 105 | 981373 | 1.05 | 1.28 | |
| Set di maniglie (a).(b) | ||||
| 106 | 339262 | 17.46 | 21.30 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 333356 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 985231 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985232 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985233 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 996372 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 996373 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 996374 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 607 | 980927 | 73.01 | 89.08 | |
| Grasso (tubo da 30 Grammi) | ||||
| 608 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 609 | 308471 | 12.75 | 15.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 336375 | |||
| Set di albero della ruota | ||||
| 611 | 337337 | 14.70 | 17.93 | |
| Set di chiusure (2 pezzi) | ||||
| 612 | 337338 | 3.45 | 4.21 | |
