Qui troverai tutte le parti e i disegni disponibili di “Hikoki H65SD”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

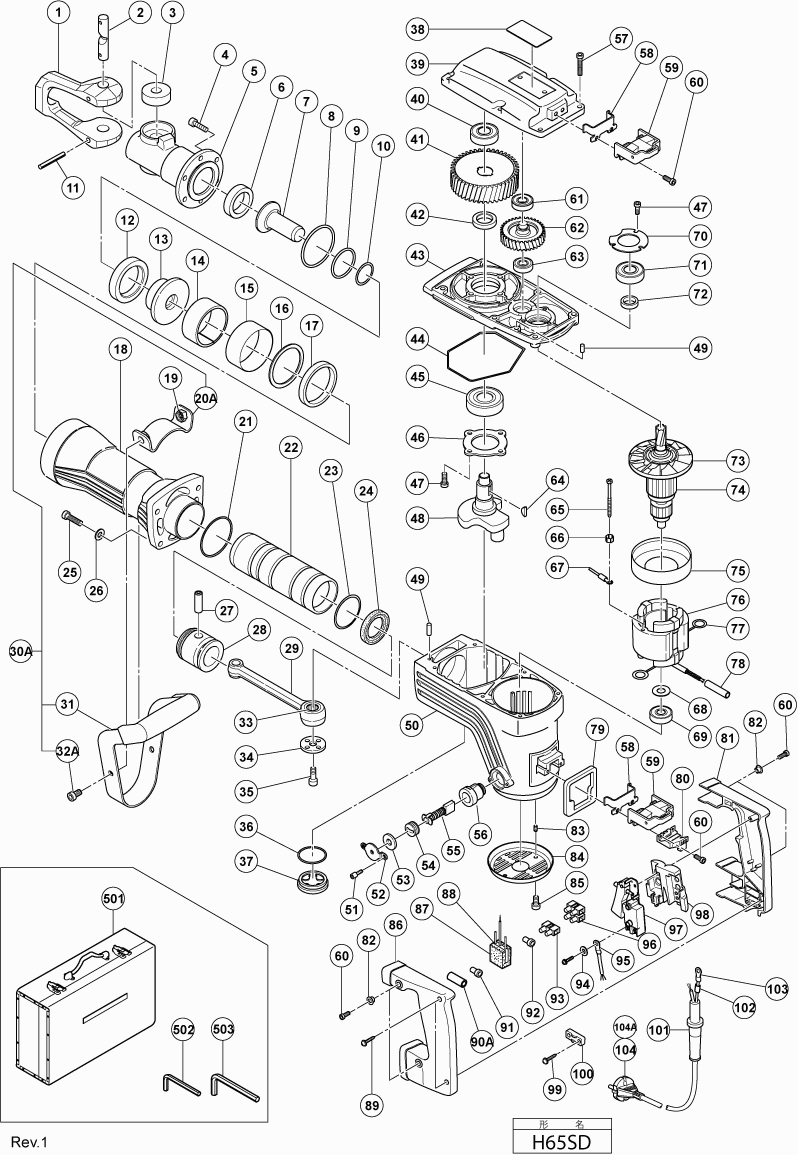

Disegni tecnici di Hikoki H65SD
Elenco parti di Hikoki H65SD
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| RITENUTORE | ||||
| 1 | 318221 | 449.08 | 547.87 | |
| Perno del leva H65sd | ||||
| 2 | 318222 | 25.16 | 30.70 | |
| Ammortizzatore di Ritenuta | ||||
| 3 | 305621 | 18.15 | 22.14 | |
| Vite a testa esagonale M8x30 dal 6.1981 | ||||
| 4 | 306437 | 1.35 | 1.65 | |
| Coperchio frontale | ||||
| 5 | 318223 | 309.10 | 377.10 | |
| Ammortizzatore (b) | ||||
| 6 | 996369 | 14.70 | 17.93 | |
| Secondo martello | ||||
| 7 | 996367 | 55.41 | 67.60 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 8 | 998428 | 2.40 | 2.93 | |
| Anello O (b) | ||||
| 9 | 998427 | 1.65 | 2.01 | |
| Anello O (e) | ||||
| 10 | 998419 | 1.05 | 1.28 | |
| Spina a Rullo D6x55 | ||||
| 11 | 994416 | 1.05 | 1.28 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 12 | 998433 | 14.70 | 17.93 | |
| Bussola dell'Albero H65sb/sd/h70sa (fino al 6.2005 | ||||
| 13 | 998418 | 29.29 | 35.73 | |
| Bocca | ||||
| 14 | 956963 | 32.18 | 39.25 | |
| Coperchio della bocca | ||||
| 15 | 956962 | 2.40 | 2.93 | |
| Anello di chiusura lunare | ||||
| 16 | 956961 | 2.40 | 2.93 | |
| Anello in uretano | ||||
| 17 | 956960 | 9.30 | 11.35 | |
| Custodia del Cilindro | ||||
| 18 | 306164 | 204.19 | 249.11 | |
| DADO M8 | ||||
| 19 | 944950 | 1.35 | 1.65 | |
| Manico soggiorno (con dado) | ||||
| 20A | 320374 | 5.85 | 7.14 | |
| Anello O (1as-60) | ||||
| 21 | 956996 | 3.00 | 3.66 | |
| Colpitore | ||||
| 22 | 956958 | 93.36 | 113.90 | |
| Anello O (a) | ||||
| 23 | 998414 | 11.85 | 14.46 | |
| Guarnizione dell'olio | ||||
| 24 | 998415 | 7.35 | 8.97 | |
| Bullone Nylock esagonale M8x35 dal 9.1979 | ||||
| 25 | 306163 | 1.35 | 1.65 | |
| Rondella M8 (10 Pezzi) | ||||
| 26 | 949433 | 1.05 | 1.28 | |
| SPINA | ||||
| 27 | 944928 | 13.80 | 16.84 | |
| PISTONE | ||||
| 28 | 998413 | 67.10 | 81.86 | |
| ASTA CONICA | ||||
| 29 | 998434 | 46.75 | 57.04 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30A | 306165 | |||
| Maniglia TSC 55 | ||||
| 31 | 306166 | 75.90 | 92.60 | |
| Bullone Nylock Hex. con testa M8x16 | ||||
| 32A | 320375 | 1.65 | 2.01 | |
| Rullo ad ago | ||||
| 33 | 944921 | 19.39 | 23.65 | |
| Rondella biella | ||||
| 34 | 956955 | 3.30 | 4.03 | |
| Sigillo Blocco Hd. Vite esagonale incassata M8x16 | ||||
| 35 | 996364 | 1.05 | 1.28 | |
| Anello O (s-38) | ||||
| 36 | 980717 | 1.35 | 1.65 | |
| Tappo dell'olio (vecchio 982646) | ||||
| 37 | 990945 | 3.90 | 4.76 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 998429 | |||
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 40 | 6302VV | 9.30 | 11.35 | |
| Ingranaggio Finale | ||||
| 41 | 944916 | 49.64 | 60.56 | |
| Anello di Distanza (b) | ||||
| 42 | 944915 | 3.60 | 4.39 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 998412 | |||
| Anello di tenuta (a) | ||||
| 44 | 957143 | 3.30 | 4.03 | |
| Cuscinetto a sfere 6205 Dd | ||||
| 45 | 6205DD | 10.35 | 12.63 | |
| Supporto Del Cuscinetto | ||||
| 46 | 956949 | 1.65 | 2.01 | |
| Albero Motore | ||||
| 48 | 998430 | 73.01 | 89.08 | |
| Spinotto D5x15,8 | ||||
| 49 | 944918 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 306097 | |||
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 51 | 983162 | 1.05 | 1.28 | |
| Coperchio del Tappo H90sc/se | ||||
| 52 | 956972 | 1.05 | 1.28 | |
| Gomma Intermedia | ||||
| 53 | 944960 | 1.05 | 1.28 | |
| Cappuccio della spazzola | ||||
| 54 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 55 | 999086 | 15.26 | 18.62 | |
| Portaspazzole di Carbone | ||||
| 56 | 956984 | 9.60 | 11.71 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 57 | 986940 | 1.05 | 1.28 | |
| PIASTRA | ||||
| 58 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 59 | 980727 | 14.10 | 17.20 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 60 | 990079 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 61 | 6201VV | 6.45 | 7.87 | |
| INGRANAGGIO | ||||
| 62 | 956948 | 28.88 | 35.23 | |
| Cuscinetto a sfere 6001vvcmps2l | ||||
| 63 | 6001VV | 6.60 | 8.05 | |
| Sfera 4x16 | ||||
| 64 | 956850 | 1.05 | 1.28 | |
| Vite D5x65 | ||||
| 65 | 960251 | 1.05 | 1.28 | |
| RONDINA | ||||
| 66 | 956764 | 1.04 | 1.27 | |
| Cavo interno | ||||
| 67 | 994190 | 1.05 | 1.28 | |
| Rondella di cuscinetto | ||||
| 68 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 69 | 6201DD | 6.30 | 7.69 | |
| Coperchio del cuscinetto | ||||
| 70 | 944911 | 1.05 | 1.28 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 71 | 6203DD | 7.65 | 9.33 | |
| Anello Distanziatore (a) | ||||
| 72 | 944907 | 2.40 | 2.93 | |
| GUARNIZIONE | ||||
| 73 | 996370 | 14.03 | 17.11 | |
| INDOTTO 115 VOLT | ||||
| 74 | 360286U | 207.21 | 252.80 | |
| STATORE 230V | ||||
| 74 | 360286E | 196.90 | 240.22 | |
| Anello deflettore d'aria | ||||
| 75 | 306098 | 5.85 | 7.14 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 76 | 340259E | 75.90 | 92.60 | |
| INDUTTORE 110-115 VOLT | ||||
| 76 | 340259C | 70.84 | 86.42 | |
| Punto di contatto Portaspazzola | ||||
| 77 | 945932 | 1.05 | 1.28 | |
| Guarnizione | ||||
| 79 | 980751 | 1.35 | 1.65 | |
| Portacavo Interno | ||||
| 80 | 985469 | 8.70 | 10.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 306168 | |||
| Boccola Distanziatrice | ||||
| 82 | 991711 | 1.05 | 1.28 | |
| Vite di regolazione esagonale M5x8 | ||||
| 83 | 938477 | 1.05 | 1.28 | |
| Copertina Posteriore | ||||
| 84 | 306099 | 11.55 | 14.09 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 85 | 991690 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 86 | 306169 | |||
| Gomma | ||||
| 87 | 930153 | 1.04 | 1.27 | |
| Condensatore (vecchio 930030/991313) | ||||
| 88 | 994273 | 4.29 | 5.23 | |
| Condensatore (vecchio 987178) | ||||
| 88 | 930039 | 1.95 | 2.38 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 89 | 307028 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 90A | 319134 | |||
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 91 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 92 | 959141 | 3.75 | 4.58 | |
| Morsetto | ||||
| 93 | 938307 | 2.13 | 2.59 | |
| Anello M4 (10 pezzi) | ||||
| 94 | 949423 | 1.05 | 1.28 | |
| Cavo interno | ||||
| 95 | 981974 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 96 | 958308Z | |||
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 97 | 306143 | 17.05 | 20.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 98 | 990082 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 100 | 960266 | 1.04 | 1.27 | |
| Armatura del cavo D10.7 | ||||
| 101 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 101 | 958049 | 1.04 | 1.27 | |
| Fodero in vinile I.d.7xto.5x50 | ||||
| 102 | 996438 | 1.05 | 1.28 | |
| Terminale M4.0 (10 pezzi) | ||||
| 103 | 930804 | 3.00 | 3.66 | |
| Morsetto M4 (iso-rosso) per cavo | ||||
| 103 | 992810 | 1.04 | 1.27 | |
| Cavo 230 Volt Gbr | ||||
| 104 | 500450Z | 31.63 | 38.58 | |
| Cavo 3m 2 X 1,5 H07rn-f W/spina 16a Cee Form 2p+e | ||||
| 104A | 500466Z | 38.50 | 46.97 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 314179 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 996373 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985231 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 996374 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 985232 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985233 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 996372 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 607 | 980927 | 73.01 | 89.08 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 608 | 308471 | 12.75 | 15.56 | |
| Grasso (tubo da 30 Grammi) | ||||
| 609 | 981840 | 8.40 | 10.25 | |
