Qui troverai tutte le parti e i disegni disponibili di “Hikoki H60MC”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

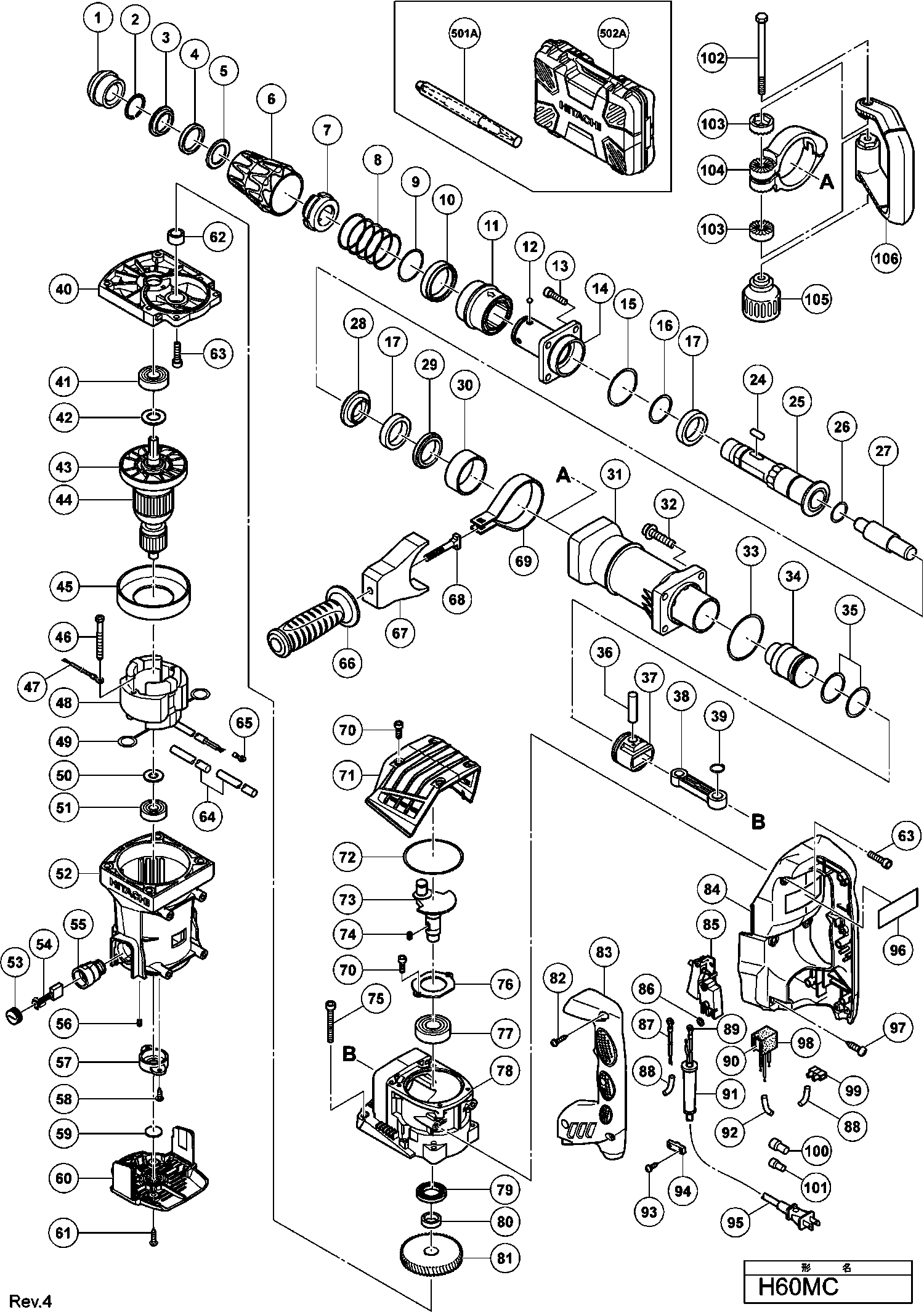

Disegni tecnici di Hikoki H60MC
Elenco parti di Hikoki H60MC
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| STATORE 230V | ||||
| *44 | 360899E | 115.78 | 141.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *48 | 340780J | |||
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| *54 | 999074 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| *54 | 999044 | 4.50 | 5.49 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| *64 | 326541 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *83 | 378378 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *84 | 378377 | |||
| Terminale M4.0 (10 pezzi) | ||||
| *89 | 930804 | 3.00 | 3.66 | |
| Boccola del cavo D10.1 | ||||
| *91 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *95 | 500487Z | |||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 333211 | 3.90 | 4.76 | |
| Anello di ritenzione D28 | ||||
| 2 | 320846 | 1.65 | 2.01 | |
| Supporto dell'ammortizzatore | ||||
| 3 | 333685 | 9.90 | 12.08 | |
| ANELLO DI SMORZAMENTO (A) | ||||
| 4 | 330175 | 3.75 | 4.58 | |
| Supporto dell'ammortizzatore (b) | ||||
| 5 | 333686 | 7.35 | 8.97 | |
| Impugnatura (a) | ||||
| 6 | 333192 | 3.90 | 4.76 | |
| Gabbia ad aghi Dh18vb | ||||
| 7 | 320804 | 27.78 | 33.89 | |
| Molla | ||||
| 8 | 333221 | 1.95 | 2.38 | |
| Anello di bloccaggio | ||||
| 9 | 333255 | 1.04 | 1.27 | |
| Portapalle | ||||
| 10 | 333687 | 9.45 | 11.53 | |
| Impugnatura (b) | ||||
| 11 | 333197 | 1.95 | 2.38 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 12 | 959150 | 1.35 | 1.65 | |
| Blocco sigillo Hd. Vite a brugola M8x25 | ||||
| 13 | 985479 | 2.55 | 3.11 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 14 | 333195 | 51.01 | 62.24 | |
| O-RING (S-56) | ||||
| 15 | 317119 | 1.65 | 2.01 | |
| Anello-O (s-32) | ||||
| 16 | 872767 | 1.65 | 2.01 | |
| AMMORTIZZATORE | ||||
| 17 | 333217 | 3.00 | 3.66 | |
| Rullo ad aghi D8x20 | ||||
| 24 | 331536 | 1.88 | 2.29 | |
| Manicotto di ritenzione | ||||
| 25 | 333191 | 58.03 | 70.79 | |
| Anello O (S-26) | ||||
| 26 | 872470 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 27 | 333206 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 27A | 378376 | |||
| Portamartello | ||||
| 28 | 333216 | 11.55 | 14.09 | |
| Anello di smorzamento | ||||
| 29 | 333218 | 3.90 | 4.76 | |
| MANICOTTO FILETTATO | ||||
| 30 | 333219 | 10.65 | 12.99 | |
| Custodia del Cilindro | ||||
| 31 | 333209 | 77.28 | 94.28 | |
| Vite a brugola M8x35 | ||||
| 32 | 990083 | 1.05 | 1.28 | |
| Anello O (1as-60) | ||||
| 33 | 956996 | 3.00 | 3.66 | |
| Colpitore | ||||
| 34 | 333205 | 14.40 | 17.57 | |
| Anello O (a) Fpm810 | ||||
| 35 | 985454 | 7.95 | 9.70 | |
| Perno del pistone | ||||
| 36 | 301509 | 5.25 | 6.40 | |
| PISTONE | ||||
| 37 | 317084 | 14.10 | 17.20 | |
| ASTA CONICA | ||||
| 38 | 317082 | 9.30 | 11.35 | |
| Rondella Elastica D14 (10 Pezzi) | ||||
| 39 | 939543 | 2.55 | 3.11 | |
| Custodia del ingranaggio | ||||
| 40 | 333229 | 36.99 | 45.12 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 41 | 6203DD | 7.65 | 9.33 | |
| Anello del Cuscinetto | ||||
| 42 | 333222 | 1.05 | 1.28 | |
| GUARNIZIONE | ||||
| 43 | 333196 | 6.75 | 8.24 | |
| STATORE 230V | ||||
| 44 | 360899E | 115.78 | 141.25 | |
| ANKER 110 VOLT | ||||
| 44 | 360899C | 108.13 | 131.92 | |
| Guida per ventilatore | ||||
| 45 | 333210 | 3.00 | 3.66 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 46 | 953121 | 1.04 | 1.27 | |
| Cablaggio interno 235l | ||||
| 47 | 324122 | 1.50 | 1.83 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 48 | 340790E | 86.08 | 105.01 | |
| VELD 110 VOLT | ||||
| 48 | 340780C | 44.33 | 54.08 | |
| Punto di contatto Portaspazzola | ||||
| 49 | 945932 | 1.05 | 1.28 | |
| Rondella di cuscinetto | ||||
| 50 | 944954 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 51 | 6201DD | 6.30 | 7.69 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 52 | 333213 | 31.63 | 38.58 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 52A | 333213 | 31.63 | 38.58 | |
| Cappuccio della spazzola | ||||
| 53 | 940540 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 54 | 999074 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| 54 | 999044 | 4.50 | 5.49 | |
| Portaspazzole di carbonio (vecchio 500301) | ||||
| 55 | 980487 | 5.68 | 6.92 | |
| Vite di regolazione esagonale M5x8 | ||||
| 56 | 938477 | 1.05 | 1.28 | |
| Supporto Del Cuscinetto | ||||
| 57 | 328918 | 9.30 | 11.35 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| Sigillo antipolvere | ||||
| 59 | 333225 | 1.05 | 1.28 | |
| Coperchio di coda | ||||
| 60 | 333193 | 3.90 | 4.76 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 61 | 302089 | 1.05 | 1.28 | |
| Cuscinetto a rullini Bk1512 | ||||
| 62 | 985442 | 7.65 | 9.33 | |
| Vite di Bloccaggio con Testa Esagonale M6x25 | ||||
| 63 | 987707 | 1.05 | 1.28 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| 64 | 326541 | 1.65 | 2.01 | |
| Terminale M4.0 (10 pezzi) | ||||
| 65 | 930804 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 66 | 330209 | |||
| SUPPORTO | ||||
| 67 | 333198 | 5.25 | 6.40 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 68 | 333227 | 13.58 | 16.56 | |
| Banda | ||||
| 69 | 333226 | 6.00 | 7.32 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 70 | 990079 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 71 | 333194 | 7.80 | 9.52 | |
| O-ring (d.i. 74.5) | ||||
| 72 | 326257 | 3.30 | 4.03 | |
| Albero Motore | ||||
| 73 | 333204 | 29.84 | 36.40 | |
| Cuneo 3x3x10 | ||||
| 74 | 940533 | 1.20 | 1.46 | |
| Serratura del Sigillo. Vite esagonale M6x50 | ||||
| 75 | 986491 | 1.04 | 1.27 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 76 | 333220 | 3.00 | 3.66 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 77 | 6204DD | 9.00 | 10.98 | |
| Carter del manovella | ||||
| 78 | 333186 | 47.44 | 57.87 | |
| Guarnizione dell'olio | ||||
| 79 | 995403 | 2.40 | 2.93 | |
| Anello Di Distanza (c) H90sc/se | ||||
| 80 | 995402 | 10.20 | 12.44 | |
| Primo Ingranaggio | ||||
| 81 | 333207 | 14.10 | 17.20 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 82 | 305490 | 1.04 | 1.27 | |
| Copertura del Manico | ||||
| 83 | 333189 | 5.25 | 6.40 | |
| Maniglia TSC 55 | ||||
| 84 | 333187 | 14.44 | 17.61 | |
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 85 | 306143 | 17.05 | 20.80 | |
| Anello M4 (10 pezzi) | ||||
| 86 | 949423 | 1.05 | 1.28 | |
| Cavo interno | ||||
| 87 | 981974 | 1.65 | 2.01 | |
| Terminale M4.0 (10 pezzi) | ||||
| 89 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 89 | 980063 | 1.04 | 1.27 | |
| CONDENSATORE | ||||
| 90 | 325566 | 9.00 | 10.98 | |
| Boccola del cavo D10.1 | ||||
| 91 | 938051 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 93 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 94 | 960266 | 1.04 | 1.27 | |
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 95 | 500440Z | 20.49 | 24.99 | |
| Vite Calibrata D6x30 | ||||
| 97 | 333364 | 1.05 | 1.28 | |
| Porta condensatore | ||||
| 98 | 317492 | 1.65 | 2.01 | |
| Morsetto | ||||
| 99 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 100 | 959141 | 3.75 | 4.58 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 101 | 959140 | 3.30 | 4.03 | |
| BULLONE M8 | ||||
| 102 | 333228 | 4.35 | 5.31 | |
| Portamanico (b) | ||||
| 103 | 333202 | 1.05 | 1.28 | |
| Portamaniglia Per Esp,ind,ina | ||||
| 104 | 334578 | 14.16 | 17.28 | |
| Impugnatura | ||||
| 105 | 333201 | 1.95 | 2.38 | |
| MANIGLIA LATERALE | ||||
| 106 | 333199 | 7.80 | 9.52 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 378657 | |||
| PACKING (A) NEW | ||||
| 109 | 378701 | 1.00 | 1.22 | |
| RUBBER CUSHION NEW | ||||
| 110 | 378697 | 2.04 | 2.49 | |
| DOUBLE FACED TAPE NEW | ||||
| 111 | 378698 | 1.00 | 1.22 | |
| TAPE NEW | ||||
| 112 | 378702 | 1.00 | 1.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 333190 | |||
| Set di chiusure (2 pezzi) | ||||
| 503 | 375043 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 333214 | |||
| Montaggio della maniglia laterale Includ.102-106 | ||||
| 602 | 334579 | 32.86 | 40.09 | |
| Grasso (tubo da 30 Grammi) | ||||
| 603 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 604 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 605 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 313479 | |||
