Qui troverai tutte le parti e i disegni disponibili di “Hikoki H55SB”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

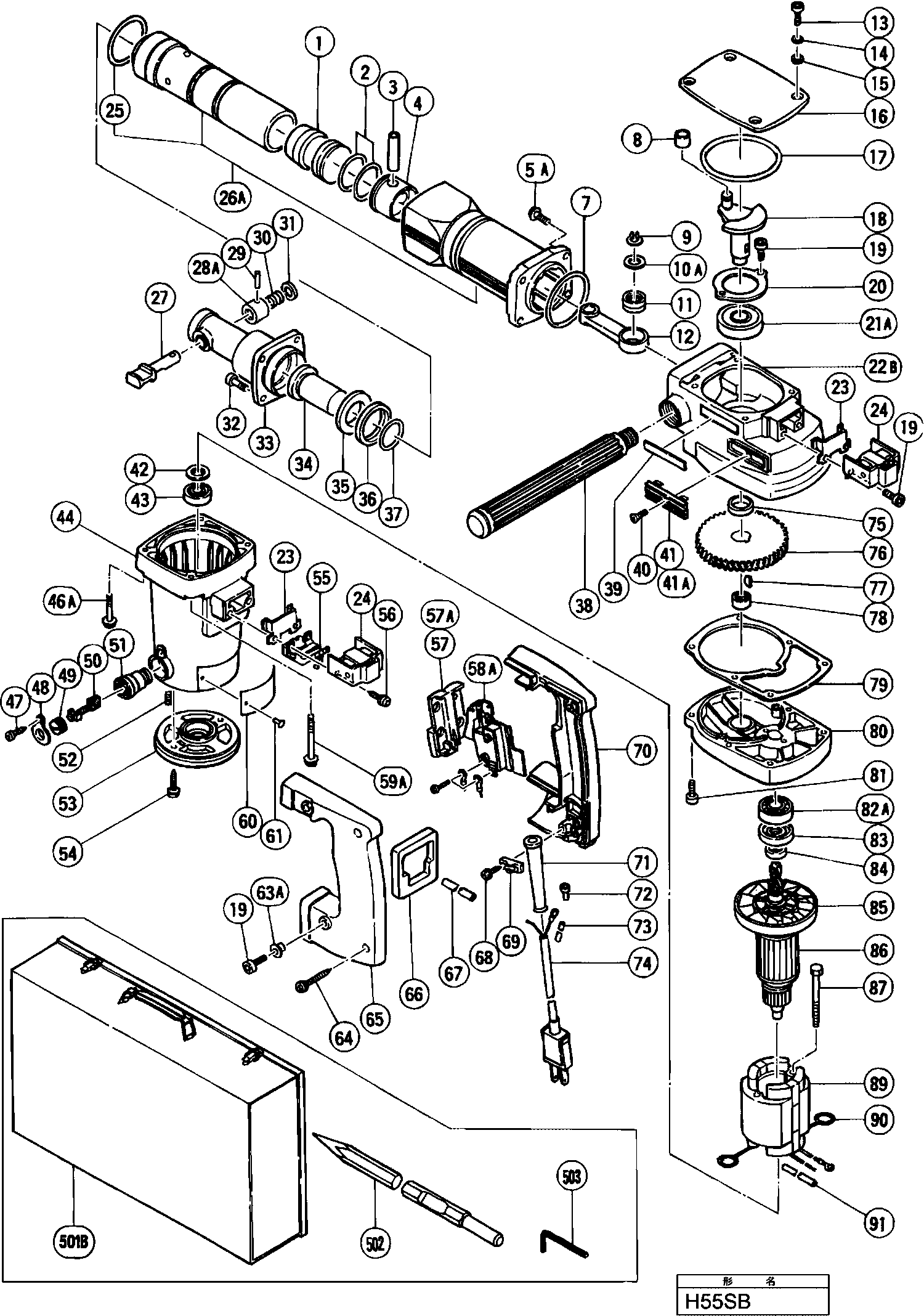

Disegni tecnici di Hikoki H55SB
Elenco parti di Hikoki H55SB
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Colpitore | ||||
| 1 | 985455 | 29.29 | 35.73 | |
| Anello O (a) Fpm810 | ||||
| 2 | 985454 | 7.95 | 9.70 | |
| SPINA | ||||
| 3 | 985451 | 3.60 | 4.39 | |
| Perno del pistone | ||||
| 3A | 301509 | 5.25 | 6.40 | |
| PISTONE | ||||
| 4 | 985452 | 23.38 | 28.52 | |
| PISTONE | ||||
| 4A | 317084 | 14.10 | 17.20 | |
| Vite a brugola M8x35 | ||||
| 5A | 990083 | 1.05 | 1.28 | |
| Anello O (1as-60) | ||||
| 7 | 956996 | 3.00 | 3.66 | |
| Interno | ||||
| 8 | 985467 | 11.85 | 14.46 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 9 | 939542 | 1.50 | 1.83 | |
| Rondella Elastica D14 (10 Pezzi) | ||||
| 9A | 939543 | 2.55 | 3.11 | |
| RONDINA | ||||
| 10A | 985453 | 1.65 | 2.01 | |
| Cuscinetto a Rullini Rna4901v1 | ||||
| 11 | 985470 | 23.65 | 28.85 | |
| ASTA CONICA | ||||
| 12 | 985450 | 61.33 | 74.82 | |
| ASTA CONICA | ||||
| 12A | 317082 | 9.30 | 11.35 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 13 | 990079 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 14 | 949454 | 1.04 | 1.27 | |
| Rondella di blocco M5 (vecchio 949424z , 10 pezzi) | ||||
| 15 | 949424 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 990065 | |||
| O-ring (s-90) | ||||
| 17 | 877316 | 2.55 | 3.11 | |
| Albero Motore | ||||
| 18 | 985444 | 58.44 | 71.29 | |
| Albero Motore | ||||
| 18A | 319502 | 64.21 | 78.34 | |
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 19 | 984509 | 1.05 | 1.28 | |
| Copricuscinetto | ||||
| 20 | 985443 | 4.50 | 5.49 | |
| Cuscinetto a sfere 6204dducmps2s | ||||
| 21A | 6204DD | 9.00 | 10.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 22B | 310902 | |||
| PIASTRA | ||||
| 23 | 980750 | 17.05 | 20.80 | |
| Impugnatura gomma | ||||
| 24 | 980727 | 14.10 | 17.20 | |
| Anello O (1as-50) | ||||
| 25 | 990067 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26A | 990066 | |||
| Perno del leva H65sd | ||||
| 27 | 985462 | 40.84 | 49.82 | |
| Portamolla | ||||
| 28A | 985466 | 8.70 | 10.61 | |
| Rullo di ago D4x20 | ||||
| 29 | 943364 | 1.05 | 1.28 | |
| Molla fermata (vecchio 980724) | ||||
| 30 | 981937 | 1.05 | 1.28 | |
| Rondella di arresto | ||||
| 31 | 985463 | 5.25 | 6.40 | |
| Blocco sigillo Hd. Vite a brugola M8x25 | ||||
| 32 | 985479 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 990068 | |||
| Martello | ||||
| 34 | 986944 | 102.16 | 124.64 | |
| Anello ammortizzatore | ||||
| 35 | 986943 | 14.71 | 17.95 | |
| Anello di smorzamento | ||||
| 36 | 986942 | 5.85 | 7.14 | |
| Anello O (c) Fpm810 | ||||
| 37 | 986946 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 944457 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 957561 | |||
| Vite M4x12 (10 pezzi) | ||||
| 40 | 949323 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 980735 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 41A | 991713 | |||
| Anello di polvere | ||||
| 42 | 985436 | 1.05 | 1.28 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 43 | 6200VV | 6.15 | 7.50 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 44 | 990062 | |||
| Bullone Hd M6x40 | ||||
| 46A | 994084 | 1.05 | 1.28 | |
| VITE C M4X35 | ||||
| 47 | 958715 | 1.04 | 1.27 | |
| Tappo posteriore | ||||
| 48 | 981959 | 2.40 | 2.93 | |
| Cappuccio della spazzola | ||||
| 49 | 961781 | 2.55 | 3.11 | |
| Spazzola di carbone (1 paio) | ||||
| 50 | 999038 | 9.30 | 11.35 | |
| Portaspazzole di Carbone | ||||
| 51 | 983362 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 982169 | |||
| Coperchio posteriore | ||||
| 53 | 985437 | 24.61 | 30.03 | |
| Vite da filettatura | ||||
| 54 | 985480 | 1.05 | 1.28 | |
| Portacavo Interno | ||||
| 55 | 985469 | 8.70 | 10.61 | |
| Vite D5x25 (nuova 985620) | ||||
| 56 | 985605 | 1.04 | 1.27 | |
| Supporto (anche Vedi 990082) | ||||
| 57 | 981869 | 6.30 | 7.69 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57A | 990082 | |||
| Interruttore con blocco | ||||
| 58A | 971390 | 26.40 | 32.21 | |
| Bullone Hd M6x60 | ||||
| 59A | 994085 | 1.65 | 2.01 | |
| Rivetto D2,5x4,8 (10 pezzi) | ||||
| 61 | 949510 | 1.04 | 1.27 | |
| Boccola Distanziatrice | ||||
| 63A | 991711 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 64 | 956636 | |||
| Leva | ||||
| 65 | 983273 | 15.26 | 18.62 | |
| Guarnizione | ||||
| 66 | 980751 | 1.35 | 1.65 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 69 | 960266 | 1.04 | 1.27 | |
| Leva | ||||
| 70 | 983272 | 16.64 | 20.30 | |
| Armatura del cavo D10.7 | ||||
| 71 | 940778 | 2.10 | 2.56 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 72 | 959141 | 3.75 | 4.58 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 500206Z | |||
| Rondella | ||||
| 75 | 985445 | 2.55 | 3.11 | |
| Primo Ingranaggio | ||||
| 76 | 985446 | 49.64 | 60.56 | |
| Chiavetta 3X13 | ||||
| 77 | 932815 | 1.35 | 1.65 | |
| Cuscinetto a rullini Bk1512 | ||||
| 78 | 985442 | 7.65 | 9.33 | |
| Guarnizione | ||||
| 79 | 985447 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 990063 | |||
| Vite a Brugola M6x20 (10 Pezzi) | ||||
| 81 | 949660 | 3.30 | 4.03 | |
| Guarnizione dell'olio | ||||
| 83 | 985439 | 10.95 | 13.36 | |
| Manicotto di riduzione | ||||
| 84 | 985438 | 20.76 | 25.33 | |
| GUARNIZIONE | ||||
| 85 | 985482 | 7.35 | 8.97 | |
| ANCORA 115 VOLT (VECCHIO 985472J) | ||||
| 86 | 985472U | 180.81 | 220.59 | |
| Vite D5x70 | ||||
| 87 | 961400 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 88A | 6202DD | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 985471C | |||
| Punto di contatto Portaspazzola | ||||
| 90 | 937623 | 1.04 | 1.27 | |
| Set albero motore incluso.3a,4a,11a,13a,19a | ||||
| 92 | 319842 | 93.36 | 113.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501C | 319783 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 990060 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 872422 | |||
| Grasso (barattolo da 500 grammi) | ||||
| 601 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 990061 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 990087 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 955624 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 955625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 955183 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 955181 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 990089 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 990088 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 610 | 981840 | 8.40 | 10.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 980734 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 234003 | |||
| Grasso per martello. Trapano a percussione (70g) | ||||
| 613 | 308471 | 12.75 | 15.56 | |
