Qui troverai tutte le parti e i disegni disponibili del 'Hikoki H45MRY'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

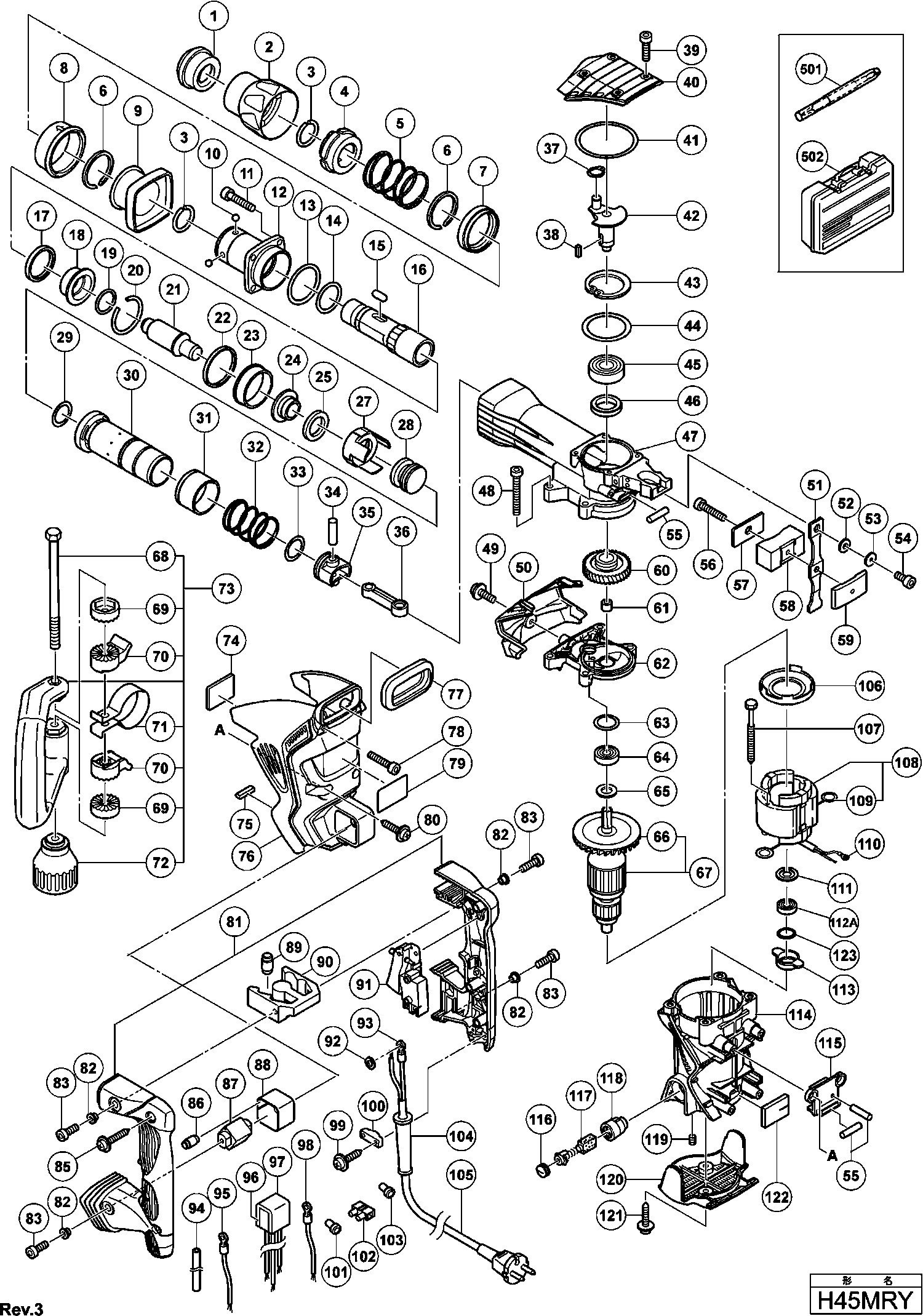

Disegno tecnico del modello Hikoki H45MRY
Elenco parti di ricambio del modello Hikoki H45MRY
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 315529 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 2 | 320802 | 6.45 | 7.87 | |
| Rondella | ||||
| 3 | 320803 | 1.65 | 2.01 | |
| Gabbia ad aghi Dh18vb | ||||
| 4 | 320804 | 27.78 | 33.89 | |
| Molla | ||||
| 5 | 320806 | 6.45 | 7.87 | |
| Anello di ritenzione D42 | ||||
| 6 | 317088 | 3.30 | 4.03 | |
| Portapalle | ||||
| 7 | 320810 | 12.15 | 14.82 | |
| Impugnatura | ||||
| 8 | 320807 | 3.30 | 4.03 | |
| Impugnatura | ||||
| 9 | 320808 | 4.80 | 5.86 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 10 | 959150 | 1.35 | 1.65 | |
| Vite guarnizione M6x25 | ||||
| 11 | 981942 | 1.65 | 2.01 | |
| Caso Frontale | ||||
| 12 | 326494 | 64.21 | 78.34 | |
| Anello O (1as-50) | ||||
| 13 | 990067 | 1.65 | 2.01 | |
| Anello O (s-34) | ||||
| 14 | 980879 | 1.05 | 1.28 | |
| Rullo ad aghi D8x20 | ||||
| 15 | 313421 | 5.25 | 6.40 | |
| Manicotto di ritenzione | ||||
| 16 | 320805 | 96.25 | 117.42 | |
| Ammortizzatore (a) | ||||
| 17 | 322528 | 1.65 | 2.01 | |
| Portamartello | ||||
| 18 | 326379 | 26.40 | 32.21 | |
| O-ring (s-25) | ||||
| 19 | 319572 | 1.65 | 2.01 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 20 | 326380 | 1.65 | 2.01 | |
| Secondo martello | ||||
| 21 | 326381 | 32.18 | 39.25 | |
| Anello di smorzamento | ||||
| 22 | 326662 | 3.30 | 4.03 | |
| BUS (A) | ||||
| 23 | 326495 | 3.30 | 4.03 | |
| Portamartello | ||||
| 24 | 320814 | 10.65 | 12.99 | |
| Anello di smorzamento | ||||
| 25 | 320815 | 3.30 | 4.03 | |
| Portamartello | ||||
| 27 | 326382 | 14.03 | 17.11 | |
| Colpitore | ||||
| 28 | 326383 | 14.03 | 17.11 | |
| Anello O | ||||
| 29 | 325297 | 3.30 | 4.03 | |
| CILINDRO | ||||
| 30 | 326496 | 69.99 | 85.38 | |
| Manicotto scorrevole H45mry | ||||
| 31 | 326497 | 24.61 | 30.03 | |
| Molla | ||||
| 32 | 326498 | 6.45 | 7.87 | |
| Anello O | ||||
| 33 | 325297 | 3.30 | 4.03 | |
| Perno del pistone | ||||
| 34 | 324917 | 4.80 | 5.86 | |
| PISTONE | ||||
| 35 | 326384 | 6.45 | 7.87 | |
| ASTA CONICA | ||||
| 36 | 326385 | 4.80 | 5.86 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 37 | 939540 | 1.95 | 2.38 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 38 | 930511 | 2.40 | 2.93 | |
| Vite a brugola M5x16 (vecchio 984509) | ||||
| 39 | 990079 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 40 | 326500 | 7.05 | 8.60 | |
| Anello O | ||||
| 41 | 326501 | 1.65 | 2.01 | |
| Albero Motore | ||||
| 42 | 326499 | 35.06 | 42.78 | |
| Rondella D40 | ||||
| 43 | 948391 | 1.65 | 2.01 | |
| Anello O (s-40) | ||||
| 44 | 996363 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 45 | 6203DD | 7.65 | 9.33 | |
| Sigillo dell'olio | ||||
| 46 | 310119 | 3.60 | 4.39 | |
| Carter del cilindro | ||||
| 47 | 326502 | 58.44 | 71.29 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 48 | 986940 | 1.05 | 1.28 | |
| Vite Esagonale Hd M5x12 | ||||
| 49 | 998471 | 1.05 | 1.28 | |
| Coperchio inferiore | ||||
| 50 | 326503 | 4.80 | 5.86 | |
| Molla a Balia | ||||
| 51 | 326386 | 4.80 | 5.86 | |
| Anello intermedio | ||||
| 52 | 326375 | 1.65 | 2.01 | |
| Rondella | ||||
| 53 | 326477 | 1.65 | 2.01 | |
| Vite Allen M4x10 autobloccante | ||||
| 54 | 878356 | 1.05 | 1.28 | |
| Rullino ad aghi | ||||
| 55 | 878418 | 1.65 | 2.01 | |
| Bullone con chiave esagonale seal lock M5x22 | ||||
| 56 | 317245 | 1.65 | 2.01 | |
| Foglio di gomma (b) | ||||
| 57 | 326515 | 1.65 | 2.01 | |
| Peso (a) | ||||
| 58 | 326508 | 12.75 | 15.56 | |
| Peso (a) | ||||
| 59 | 326507 | 6.45 | 7.87 | |
| Primo Ingranaggio | ||||
| 60 | 320830 | 26.40 | 32.21 | |
| CUSCINETTO A RULLINI | ||||
| 61 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 62 | 326510 | 24.61 | 30.03 | |
| Anello-O (s-32) | ||||
| 63 | 872767 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 64 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 65 | 302429 | 1.05 | 1.28 | |
| Ventola | ||||
| 66 | 321640 | 6.45 | 7.87 | |
| STATORE 230V | ||||
| 67 | 360571E | 84.56 | 103.17 | |
| BULLONE M8 | ||||
| 68 | 317107 | 3.30 | 4.03 | |
| Porta maniglia (b) | ||||
| 69 | 317106 | 3.30 | 4.03 | |
| Porta maniglia (a) | ||||
| 70 | 317105 | 4.80 | 5.86 | |
| Banda di Serraggio | ||||
| 71 | 320635 | 6.75 | 8.24 | |
| Impugnatura | ||||
| 72 | 317108 | 9.90 | 12.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 317103 | |||
| Foglio di gomma (b) | ||||
| 74 | 326487 | 1.65 | 2.01 | |
| Anello intermedio | ||||
| 75 | 326376 | 1.65 | 2.01 | |
| Coperchio posteriore | ||||
| 76 | 326505 | 15.26 | 18.62 | |
| Soletta (a) | ||||
| 77 | 326378 | 3.30 | 4.03 | |
| Bullone a esagono incassato Seal Lock M5x30 | ||||
| 78 | 306061 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 80 | 302089 | 1.05 | 1.28 | |
| Set di maniglie (a+b) | ||||
| 81 | 326485 | 18.70 | 22.81 | |
| Boccola Distanziatrice | ||||
| 82 | 991711 | 1.05 | 1.28 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 83 | 991690 | 1.05 | 1.28 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 85 | 307028 | 1.05 | 1.28 | |
| Ammortizzatore di manico | ||||
| 86 | 310124 | 4.20 | 5.12 | |
| ALBERO | ||||
| 87 | 326377 | 4.80 | 5.86 | |
| Supporto | ||||
| 88 | 326479 | 3.30 | 4.03 | |
| Ammortizzatore di manico | ||||
| 89 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 90 | 310123 | 11.85 | 14.46 | |
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 91 | 306143 | 17.05 | 20.80 | |
| Anello M4 (10 pezzi) | ||||
| 92 | 949423 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 93 | 980063 | 1.04 | 1.27 | |
| Tubo in vinile (i.d.9.5xt0.56x85) | ||||
| 94 | 326541 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 95 | 326509 | |||
| CONDENSATORE | ||||
| 96 | 325566 | 9.00 | 10.98 | |
| Porta condensatore | ||||
| 97 | 317492 | 1.65 | 2.01 | |
| Cavo interno | ||||
| 98 | 994190 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 99 | 984750 | |||
| Clip per cavo | ||||
| 100 | 981987Z | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 100 | 960266 | 1.04 | 1.27 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 101 | 959140 | 3.30 | 4.03 | |
| Morsetto | ||||
| 102 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 103 | 959141 | 3.75 | 4.58 | |
| Protezione cavo D8.8 | ||||
| 104 | 380090 | 1.04 | 1.27 | |
| CAVO DI CONNESSIONE 230 VOLT PER L'INGHILTERRA | ||||
| 105 | 500446Z | 40.84 | 49.82 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 105 | 500454Z | 15.54 | 18.96 | |
| Guida per ventilatore | ||||
| 106 | 321320 | 3.30 | 4.03 | |
| Vite tagliente D5x55 | ||||
| 107 | 953174 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 108 | 340681E | 69.99 | 85.38 | |
| Punto di contatto Portaspazzola | ||||
| 109 | 930703 | 2.40 | 2.93 | |
| Terminale M4.0 (10 pezzi) | ||||
| 110 | 930804 | 3.00 | 3.66 | |
| Rondella (a) | ||||
| 111 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 112A | 608DDM | 5.55 | 6.77 | |
| Supporto Del Cuscinetto | ||||
| 113 | 326484 | 4.80 | 5.86 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 114 | 326481 | 37.95 | 46.30 | |
| PIASTRA DI BASE CPL USA | ||||
| 115 | 326506 | 3.30 | 4.03 | |
| Coperchio della spazzola | ||||
| 116 | 935829 | 1.05 | 1.28 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 117 | 999073 | 14.40 | 17.57 | |
| Portaspazzole di Carbone | ||||
| 118 | 971001 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 119 | 938477 | 1.05 | 1.28 | |
| Coperchio Posteriore | ||||
| 120 | 326504 | 6.45 | 7.87 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 121 | 302089 | 1.05 | 1.28 | |
| Copertura | ||||
| 122 | 326488 | 1.65 | 2.01 | |
| Sigillo antipolvere | ||||
| 123 | 333142 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 326511 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313479 | |||
