Qui troverai tutte le parti e i disegni disponibili di “Hikoki H45ME”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

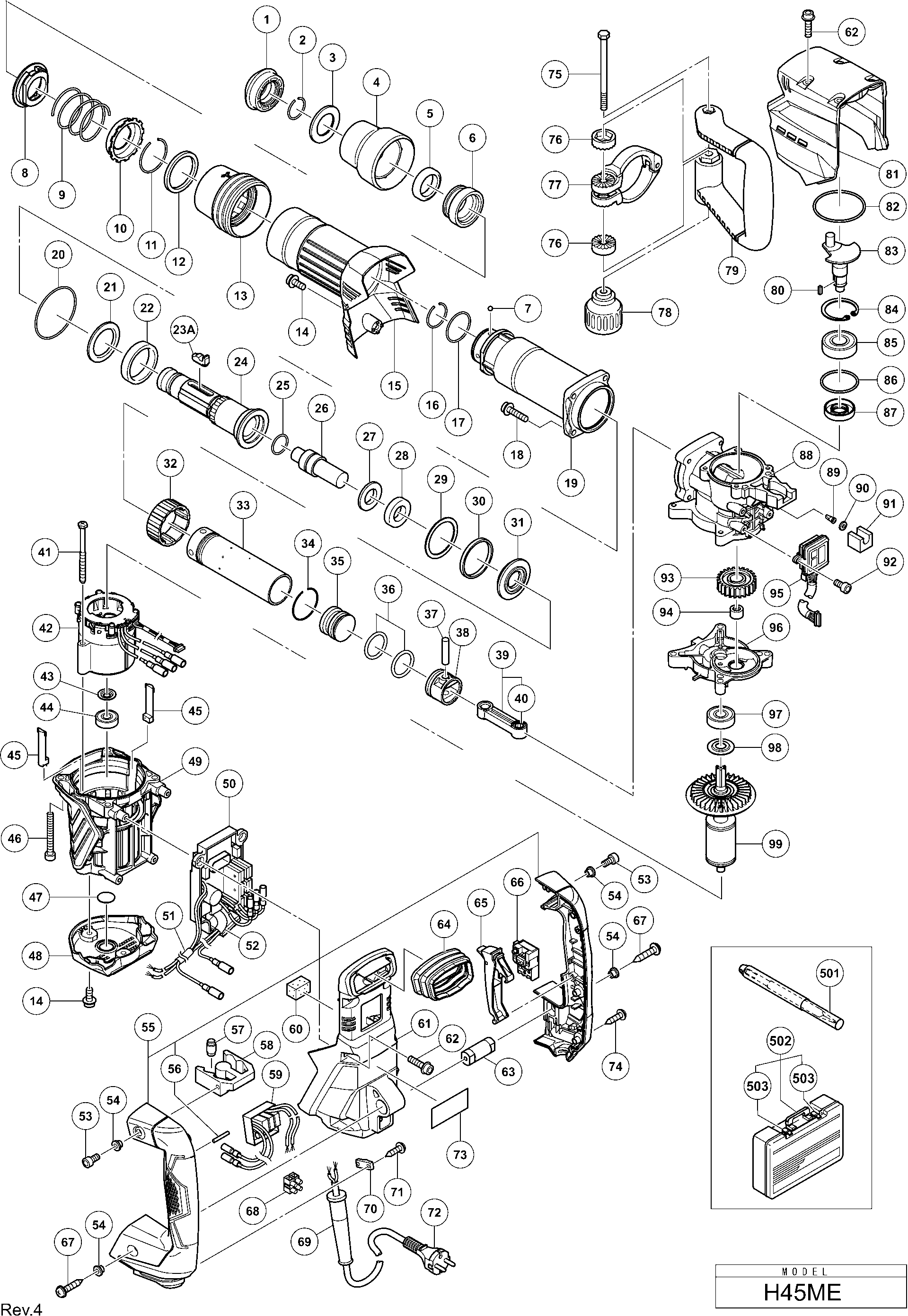

Disegni tecnici di Hikoki H45ME
Elenco parti di Hikoki H45ME
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Set di sensori Stator Pcb 100v-127v | ||||
| *42 | 340934 | 53.35 | 65.09 | |
| Set di sensori stator Pcb 220v-240v | ||||
| *42 | 340885E | 38.50 | 46.97 | |
| Controller 220v-240v | ||||
| *50 | 370250 | 101.20 | 123.46 | |
| CONTROLLER 110-127 VOLT | ||||
| *50 | 370249 | 94.49 | 115.28 | |
| Set di filtri PCB 100v-127v | ||||
| *59 | 337585 | 10.35 | 12.63 | |
| Set di filtri PCB 220v-240v | ||||
| *59 | 337586 | 10.35 | 12.63 | |
| Armatura del cavo D10.7 | ||||
| *69 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *69 | 958049 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *72 | 500487Z | |||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.48 | |
| Anello di bloccaggio | ||||
| 2 | 318590 | 1.65 | 2.01 | |
| Rondella di ritenzione | ||||
| 3 | 370172 | 1.95 | 2.38 | |
| Impugnatura | ||||
| 4 | 370173 | 3.00 | 3.66 | |
| Ammortizzatore di ritenuta (a) | ||||
| 5 | 339053 | 9.75 | 11.90 | |
| Porta blocco bit | ||||
| 6 | 337558 | 7.35 | 8.97 | |
| Palla di acciaio D5 | ||||
| 7 | 370239 | 1.04 | 1.27 | |
| Porta molla (a) | ||||
| 8 | 370242 | 10.35 | 12.63 | |
| Molla di ritenuta | ||||
| 9 | 370243 | 3.00 | 3.66 | |
| Porta molla (b) | ||||
| 10 | 370244 | 1.95 | 2.38 | |
| Anello di bloccaggio | ||||
| 11 | 333255 | 1.04 | 1.27 | |
| Portapalle | ||||
| 12 | 370240 | 3.00 | 3.66 | |
| Impugnatura (b) | ||||
| 13 | 370241 | 2.40 | 2.93 | |
| Vite Esagonale Hd M5x12 | ||||
| 14 | 998471 | 1.05 | 1.28 | |
| Coperchio del caso del cilindro | ||||
| 15 | 370238 | 7.80 | 9.52 | |
| Rondella | ||||
| 16 | 320803 | 1.65 | 2.01 | |
| Anello O (s-35) | ||||
| 17 | 337664 | 1.04 | 1.27 | |
| Vite a brugola M6x25 | ||||
| 18 | 991712 | 1.05 | 1.28 | |
| Caso del cilindro | ||||
| 19 | 370226 | 34.24 | 41.77 | |
| Anello O (1as-60) | ||||
| 20 | 956996 | 3.00 | 3.66 | |
| Supporto dell'ammortizzatore di ritenzione | ||||
| 21 | 337549 | 3.90 | 4.76 | |
| Ammortizzatore di ritenzione (b) | ||||
| 22 | 337548 | 1.80 | 2.20 | |
| Blocco Bit | ||||
| 23A | 370654 | 4.95 | 6.04 | |
| Manicotto di ritenzione | ||||
| 24 | 370227 | 43.45 | 53.01 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 25 | 324921 | 3.30 | 4.03 | |
| Secondo Martello | ||||
| 26 | 370228 | 13.20 | 16.10 | |
| Rondella dell'ammortizzatore | ||||
| 27 | 370229 | 4.35 | 5.31 | |
| Ammortizzatore | ||||
| 28 | 370259 | 9.15 | 11.16 | |
| Rondella di peso | ||||
| 29 | 370230 | 1.20 | 1.46 | |
| Anello di smorzamento | ||||
| 30 | 326662 | 3.30 | 4.03 | |
| Porta ammortizzatore | ||||
| 31 | 370231 | 4.80 | 5.86 | |
| Portacilindri | ||||
| 32 | 370232 | 1.50 | 1.83 | |
| CILINDRO | ||||
| 33 | 370233 | 16.50 | 20.13 | |
| Anello Fermo H25pv | ||||
| 34 | 370235 | 1.35 | 1.65 | |
| Battitore | ||||
| 35 | 370234 | 6.15 | 7.50 | |
| Anello O | ||||
| 36 | 325297 | 3.30 | 4.03 | |
| Perno del pistone | ||||
| 37 | 324917 | 4.80 | 5.86 | |
| PISTONE | ||||
| 38 | 324915 | 6.45 | 7.87 | |
| Biella Includ.43 | ||||
| 39 | 339049 | 11.70 | 14.27 | |
| CUSCINETTO A RULLINI | ||||
| 40 | 335303 | 4.35 | 5.31 | |
| Vite tagliente D5x55 | ||||
| 41 | 953174 | 1.04 | 1.27 | |
| Set di sensori Stator Pcb 100v-127v | ||||
| 42 | 340934 | 53.35 | 65.09 | |
| Set di sensori stator Pcb 220v-240v | ||||
| 42 | 340885E | 38.50 | 46.97 | |
| Anello del Cuscinetto | ||||
| 43 | 958915 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629vvmc2eps2l | ||||
| 44 | 629VVM | 5.85 | 7.14 | |
| PORTANTE | ||||
| 45 | 339910 | 1.04 | 1.27 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 46 | 986940 | 1.05 | 1.28 | |
| Sigillo antipolvere | ||||
| 47 | 333263 | 1.04 | 1.27 | |
| Sigillo antipolvere | ||||
| 47A | 333263 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 48 | 370002 | |||
| Copertura della Coda (Vecchio 370002) | ||||
| 48A | 376434 | 2.55 | 3.11 | |
| CUSTODIA | ||||
| 49 | 370251 | 46.48 | 56.70 | |
| Controller 220v-240v | ||||
| 50 | 370250 | 101.20 | 123.46 | |
| CONTROLLER 110-127 VOLT | ||||
| 50 | 370249 | 94.49 | 115.28 | |
| Tubo in vinile L50 | ||||
| 51 | 370074 | 1.04 | 1.27 | |
| Tubo in vinile L35 | ||||
| 52 | 370073 | 1.04 | 1.27 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 53 | 991690 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 54 | 991711 | 1.05 | 1.28 | |
| Set manico (a)+(b) | ||||
| 55 | 370258 | 21.18 | 25.83 | |
| Spillo D3x20 (10 Pezzi) | ||||
| 56 | 949890 | 1.80 | 2.20 | |
| Ammortizzatore di manico | ||||
| 57 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 58 | 310123 | 11.85 | 14.46 | |
| Set di filtri PCB 220v-240v | ||||
| 59 | 337586 | 10.35 | 12.63 | |
| Set di filtri PCB 100v-127v | ||||
| 59 | 337585 | 10.35 | 12.63 | |
| Spugna (b) | ||||
| 60 | 338447 | 1.04 | 1.27 | |
| Feltro | ||||
| 61 | 370246 | 8.70 | 10.61 | |
| Vite M5X16 | ||||
| 62 | 994192 | 1.04 | 1.27 | |
| Albero della maniglia | ||||
| 63 | 370253 | 1.04 | 1.27 | |
| Soffietti | ||||
| 64 | 337591 | 3.00 | 3.66 | |
| GRILLETTO | ||||
| 65 | 370254 | 2.10 | 2.56 | |
| Interruttore | ||||
| 66 | 337587 | 13.95 | 17.02 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 67 | 305558 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 958308Z | |||
| Armatura del cavo D10.7 | ||||
| 69 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 69 | 958049 | 1.04 | 1.27 | |
| MORSETTO DEL CAVO | ||||
| 70 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 72 | 500487Z | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 74 | 301653 | 1.04 | 1.27 | |
| BULLONE M8 | ||||
| 75 | 333228 | 4.35 | 5.31 | |
| Portamanico (b) | ||||
| 76 | 333202 | 1.05 | 1.28 | |
| Porta-manico | ||||
| 77 | 370247 | 14.16 | 17.28 | |
| Impugnatura | ||||
| 78 | 333201 | 1.95 | 2.38 | |
| MANIGLIA LATERALE | ||||
| 79 | 333199 | 7.80 | 9.52 | |
| Cuneo 3x3x10 | ||||
| 80 | 940533 | 1.20 | 1.46 | |
| Copertura della Manovella | ||||
| 81 | 370248 | 9.45 | 11.53 | |
| Anello di tenuta del cilindro (b) D.int.55.9 | ||||
| 82 | 876433 | 11.25 | 13.72 | |
| Albero a gomiti | ||||
| 83 | 370225 | 22.69 | 27.68 | |
| Rondella D40 | ||||
| 84 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 85 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 86 | 996363 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 87 | 321274 | |||
| OIL SEAL (B) (OLD 321274) | ||||
| 87A | 373199 | 1.00 | 1.22 | |
| Caso del manovellismo | ||||
| 88 | 370224 | 32.59 | 39.76 | |
| VALVOLA | ||||
| 89 | 995396 | 1.80 | 2.20 | |
| Anello M3 (10 pezzi) | ||||
| 90 | 949422 | 1.04 | 1.27 | |
| Feltro | ||||
| 91 | 370245 | 1.35 | 1.65 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 92 | 983162 | 1.05 | 1.28 | |
| Prima velocità | ||||
| 93 | 337532 | 13.05 | 15.92 | |
| CUSCINETTO A RULLINI | ||||
| 94 | 939299 | 10.65 | 12.99 | |
| Pannello | ||||
| 95 | 337581 | 8.85 | 10.80 | |
| Coperchio del ingranaggio | ||||
| 96 | 370252 | 17.33 | 21.14 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 97 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 98 | 302429 | 1.05 | 1.28 | |
| ROTATORE | ||||
| 99 | 337578 | 115.78 | 141.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 337594 | |||
| FERMAGLIO PER CAVO | ||||
| 503 | 372113 | 1.80 | 2.20 | |
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 313479 | |||
