Qui troverai tutte le parti e i disegni disponibili di “Hikoki H45FRV”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

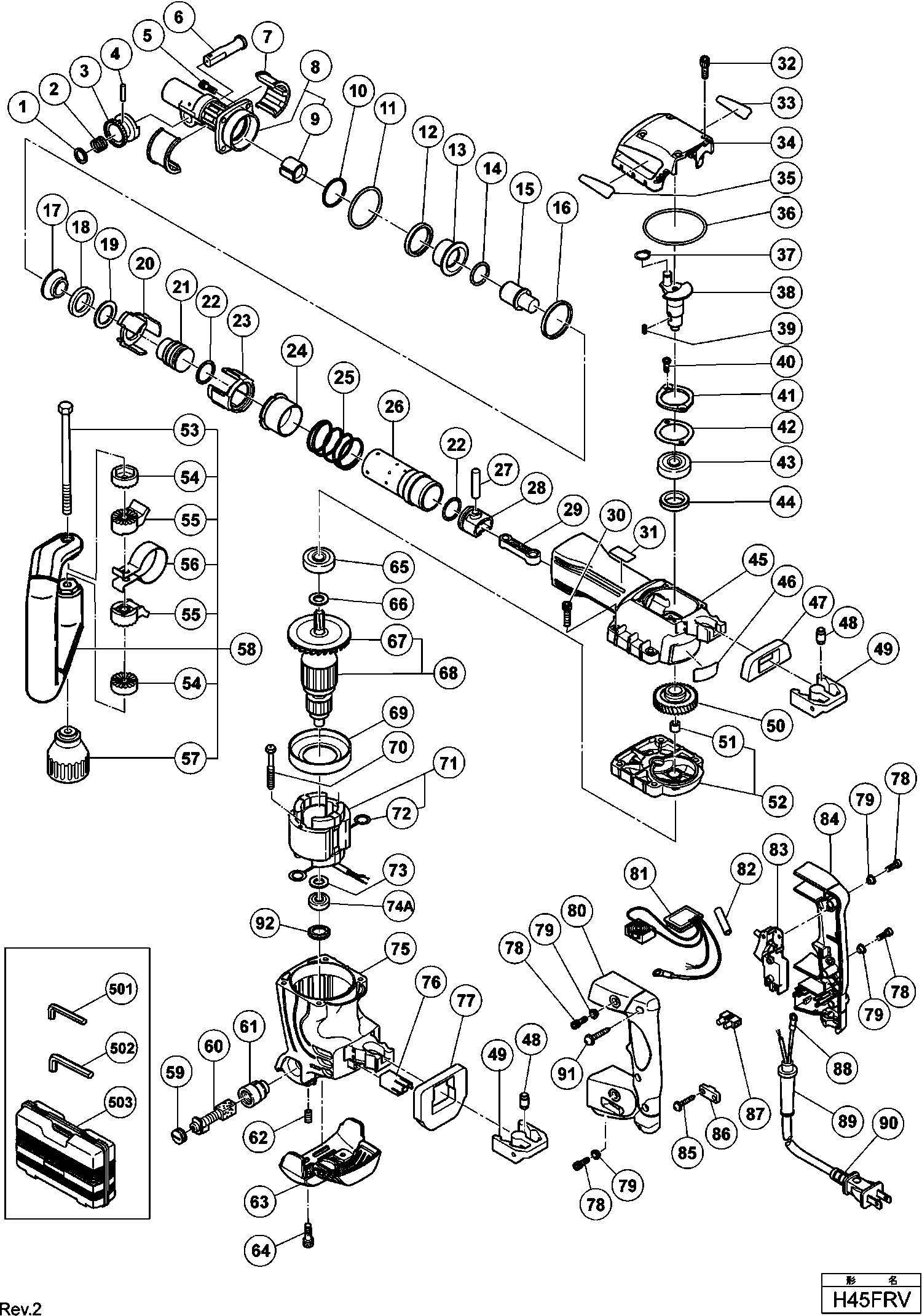

Disegni tecnici di Hikoki H45FRV
Elenco parti di Hikoki H45FRV
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Anello (vecchio 983280z) | ||||
| 1 | 983277 | 5.25 | 6.40 | |
| Molla fermata (vecchio 980724) | ||||
| 2 | 981937 | 1.05 | 1.28 | |
| PULSANTE | ||||
| 3 | 983241 | 35.06 | 42.78 | |
| Rullo di ago D4x20 | ||||
| 4 | 943364 | 1.05 | 1.28 | |
| Vite guarnizione M6x25 | ||||
| 5 | 981942 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6 | 322347 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 7 | 322344 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 8 | 322345 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 9 | 322346 | |||
| Anello O (s-34) | ||||
| 10 | 980879 | 1.05 | 1.28 | |
| Anello O (1as-50) | ||||
| 11 | 990067 | 1.65 | 2.01 | |
| Ammortizzatore (a) | ||||
| 12 | 322528 | 1.65 | 2.01 | |
| Portamartello | ||||
| 13 | 320811 | 32.18 | 39.25 | |
| O-ring (s-25) | ||||
| 14 | 319572 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | 322371 | |||
| Anello di smorzamento | ||||
| 16 | 320817 | 3.30 | 4.03 | |
| Portamartello | ||||
| 17 | 320814 | 10.65 | 12.99 | |
| Anello di smorzamento | ||||
| 18 | 320815 | 3.30 | 4.03 | |
| Rondella | ||||
| 19 | 322412 | 1.65 | 2.01 | |
| Portamartello | ||||
| 20 | 320816 | 1.65 | 2.01 | |
| Colpitore | ||||
| 21 | 320822 | 14.99 | 18.28 | |
| Anello O (i.d. 10.5) | ||||
| 22 | 320823 | 3.30 | 4.03 | |
| Porta Cilindro | ||||
| 23 | 320818 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 24 | 322372 | |||
| Molla | ||||
| 25 | 320821 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 322336 | |||
| Perno del pistone | ||||
| 27 | 320826 | 4.80 | 5.86 | |
| PISTONE | ||||
| 28 | 320824 | 4.80 | 5.86 | |
| ASTA CONICA | ||||
| 29 | 320825 | 3.30 | 4.03 | |
| Vite di bloccaggio del sigillo a brugola 6x45 | ||||
| 30 | 986940 | 1.05 | 1.28 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 32 | 983162 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 34 | 320831 | 7.65 | 9.33 | |
| Anello-O (jas02060) | ||||
| 36 | 878867 | 3.30 | 4.03 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 37 | 939540 | 1.95 | 2.38 | |
| Albero Motore | ||||
| 38 | 320829 | 37.95 | 46.30 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 39 | 930511 | 2.40 | 2.93 | |
| Bullone M5X12 | ||||
| 40 | 980760 | 1.05 | 1.28 | |
| Copertura del cuscinetto (b) | ||||
| 41 | 980761 | 7.65 | 9.33 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 322529 | |||
| Cuscinetto a sfera 6203dducmav2s | ||||
| 43 | 6203DD | 7.65 | 9.33 | |
| Sigillo dell'olio | ||||
| 44 | 310119 | 3.60 | 4.39 | |
| Carter del cilindro | ||||
| 45 | 320828 | 64.21 | 78.34 | |
| Impugnatura di Imballaggio (a) | ||||
| 47 | 320837 | 3.30 | 4.03 | |
| Ammortizzatore di manico | ||||
| 48 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 49 | 310123 | 11.85 | 14.46 | |
| Primo Ingranaggio | ||||
| 50 | 320830 | 26.40 | 32.21 | |
| CUSCINETTO A RULLINI | ||||
| 51 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 52 | 320841 | 35.06 | 42.78 | |
| BULLONE M8 | ||||
| 53 | 317107 | 3.30 | 4.03 | |
| Porta maniglia (b) | ||||
| 54 | 317106 | 3.30 | 4.03 | |
| Porta maniglia (a) | ||||
| 55 | 317105 | 4.80 | 5.86 | |
| Banda di Serraggio | ||||
| 56 | 320635 | 6.75 | 8.24 | |
| Impugnatura | ||||
| 57 | 317108 | 9.90 | 12.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 317103 | |||
| Coperchio della spazzola | ||||
| 59 | 935829 | 1.05 | 1.28 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 60 | 999073 | 14.40 | 17.57 | |
| Portaspazzole di Carbone | ||||
| 61 | 971001 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 62 | 938477 | 1.05 | 1.28 | |
| Coperchio Posteriore | ||||
| 63 | 320834 | 9.30 | 11.35 | |
| Vite a brugola Seal Lock M5x8 | ||||
| 64 | 321527 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 65 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 66 | 302429 | 1.05 | 1.28 | |
| Ventola | ||||
| 67 | 321640 | 6.45 | 7.87 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 360571U | |||
| Guida per ventilatore | ||||
| 69 | 320832 | 1.65 | 2.01 | |
| Vite tagliente D5x55 | ||||
| 70 | 953174 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 340568G | |||
| Punto di contatto Portaspazzola | ||||
| 72 | 930703 | 2.40 | 2.93 | |
| Rondella (a) | ||||
| 73 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ddmc2eps2s | ||||
| 74A | 608DDM | 5.55 | 6.77 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 75 | 320833 | 90.48 | 110.38 | |
| Manica | ||||
| 76 | 320836 | 1.65 | 2.01 | |
| Guarnizione Manicotto (b) | ||||
| 77 | 320838 | 4.80 | 5.86 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 78 | 991690 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 79 | 991711 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 322350 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 322348 | |||
| Tubo di vinile L55 | ||||
| 82 | 322530 | 1.65 | 2.01 | |
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 83 | 306143 | 17.05 | 20.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 322349 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 85 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 86 | 960266 | 1.04 | 1.27 | |
| Morsetto | ||||
| 87 | 938307 | 2.13 | 2.59 | |
| Terminale M4.0 (10 pezzi) | ||||
| 88 | 930804 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 89 | 953327 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 90 | 500434Z | |||
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 91 | 307028 | 1.05 | 1.28 | |
| Sigillo antipolvere | ||||
| 92 | 333143 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 320842 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 985383 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 985386 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 985384 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 985385 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 985381 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 985382 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 607 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 608 | 308471 | 12.75 | 15.56 | |
| Coperchio antipolvere | ||||
| 609 | 993245 | 6.75 | 8.24 | |
| Non più disponibile, nessuna sostituzione | ||||
| 610 | 323131 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 611 | 323131 | |||
