Qui troverai tutte le parti e i disegni disponibili del 'Hikoki H41SC'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

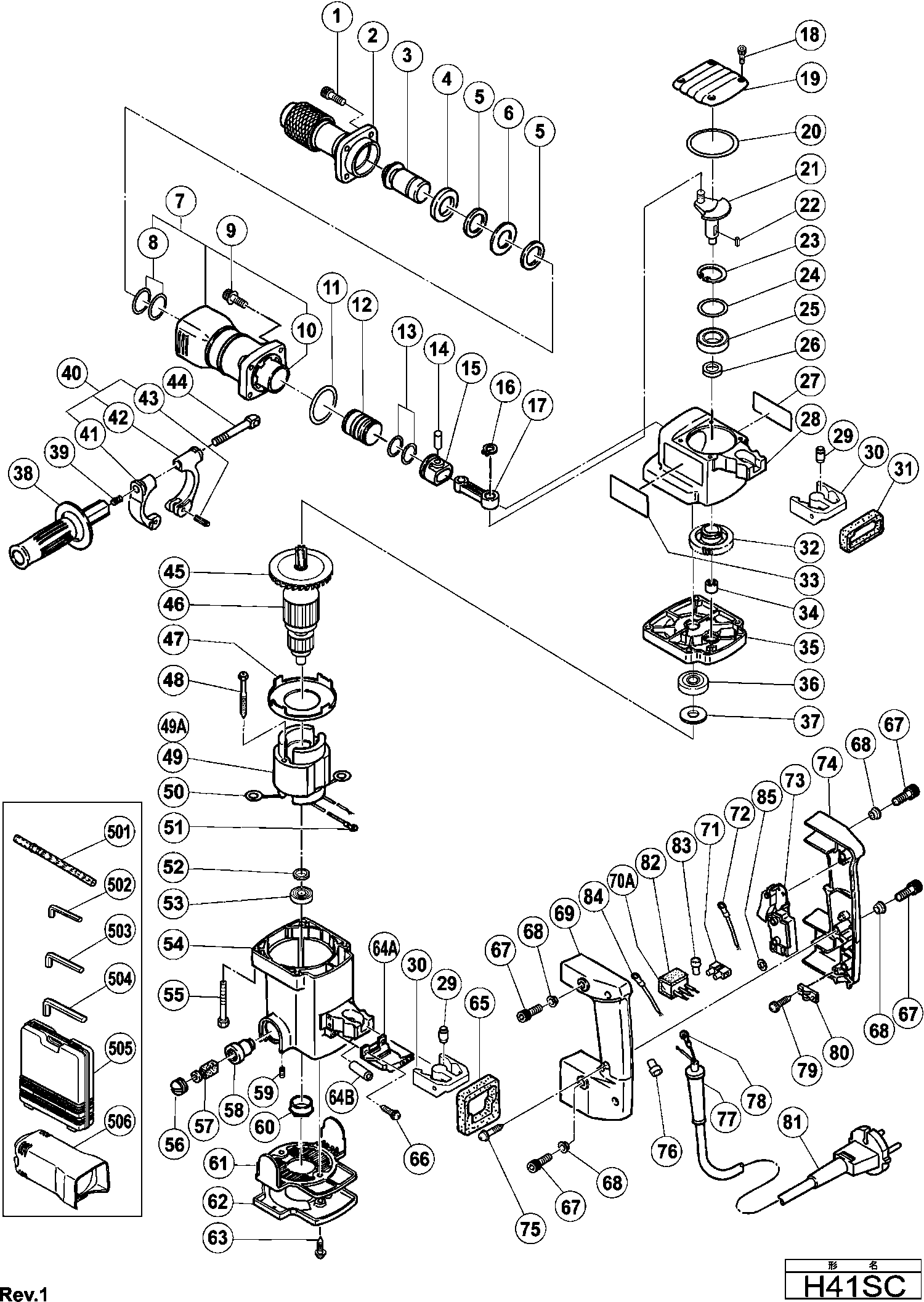

Disegno tecnico del modello Hikoki H41SC
Elenco parti di ricambio del modello Hikoki H41SC
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Bullone della guarnizione M7x25 (vecchio 991696) | ||||
| 1 | 993040 | 2.40 | 2.93 | |
| Set di Copertura Frontale | ||||
| 2 | 316041 | 87.59 | 106.86 | |
| Martello | ||||
| 3 | 991708 | 35.06 | 42.78 | |
| Anello di ammortizzamento | ||||
| 4 | 991695 | 5.85 | 7.14 | |
| Anello di smorzamento | ||||
| 5 | 983235 | 4.50 | 5.49 | |
| RONDINA | ||||
| 6 | 983236 | 1.95 | 2.38 | |
| Caso Cilindro Completo H41sa Includ.8,10 | ||||
| 7 | 310109 | 151.66 | 185.03 | |
| Anello O (a) | ||||
| 8 | 983234 | 8.70 | 10.61 | |
| Vite Nylock M7x25 | ||||
| 9 | 993041 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 10 | 310110 | 107.94 | 131.68 | |
| Anello O (s-48) | ||||
| 11 | 980715 | 2.40 | 2.93 | |
| Colpitore | ||||
| 12 | 310112 | 13.75 | 16.78 | |
| Anello O | ||||
| 13 | 986104 | 1.05 | 1.28 | |
| Perno del pistone | ||||
| 14 | 980708 | 2.40 | 2.93 | |
| PISTONE | ||||
| 15 | 310113 | 9.90 | 12.08 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 16 | 939540 | 1.95 | 2.38 | |
| ASTA CONICA | ||||
| 17 | 310114 | 9.30 | 11.35 | |
| Blocco del sigillo Vite a brugola M4x12 | ||||
| 18 | 983162 | 1.05 | 1.28 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 19 | 310115 | 7.65 | 9.33 | |
| Anello O (s-55) | ||||
| 20 | 980744 | 2.55 | 3.11 | |
| Albero Motore | ||||
| 21 | 310116 | 43.86 | 53.51 | |
| Cuneo di montaggio 4x4x10 *td5-1-4* | ||||
| 22 | 930511 | 2.40 | 2.93 | |
| Rondella D40 | ||||
| 23 | 948391 | 1.65 | 2.01 | |
| Anello O (s-40) | ||||
| 24 | 996363 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 25 | 6203DD | 7.65 | 9.33 | |
| Sigillo dell'olio | ||||
| 26 | 310119 | 3.60 | 4.39 | |
| Carter del manovella | ||||
| 28 | 310117 | 37.95 | 46.30 | |
| Ammortizzatore di manico | ||||
| 29 | 310124 | 4.20 | 5.12 | |
| Supporto | ||||
| 30 | 310123 | 11.85 | 14.46 | |
| Guarnizione Manicotto (a) | ||||
| 31 | 310126 | 1.05 | 1.28 | |
| Primo Ingranaggio | ||||
| 32 | 310120 | 27.50 | 33.55 | |
| CUSCINETTO A RULLINI | ||||
| 34 | 939299 | 10.65 | 12.99 | |
| Coperchio Ingranaggio Ass'y Includ.34 | ||||
| 35 | 310129 | 29.29 | 35.73 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 36 | 6201VV | 6.45 | 7.87 | |
| RONDINA | ||||
| 37 | 971736 | 1.05 | 1.28 | |
| Ventola | ||||
| 45 | 310130 | 6.60 | 8.05 | |
| STATORE 230V | ||||
| 46 | 360360E | 113.71 | 138.73 | |
| Armatura 240v | ||||
| 46 | 360360F | 113.71 | 138.73 | |
| Guida per ventilatore | ||||
| 47 | 980931 | 4.20 | 5.12 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 48 | 953121 | 1.04 | 1.27 | |
| Statore Ass'y (b) 220v-230v Includ.50 per l'Europa | ||||
| 49 | 340326K | 84.56 | 103.17 | |
| Assemblaggio Stator 220v Includ.50 Per Kor | ||||
| 49 | 340317G | 71.09 | 86.73 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 49 | 340317E | 69.99 | 85.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 49A | 340326J | |||
| Punto di contatto Portaspazzola | ||||
| 50 | 930703 | 2.40 | 2.93 | |
| Terminale M4.0 (10 pezzi) | ||||
| 51 | 930804 | 3.00 | 3.66 | |
| Rondella (a) | ||||
| 52 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 53 | 608VVM | 5.70 | 6.95 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 54 | 310146 | 40.84 | 49.82 | |
| Bullone M5x45 | ||||
| 55 | 980951 | 1.05 | 1.28 | |
| Coperchio della spazzola | ||||
| 56 | 935829 | 1.05 | 1.28 | |
| Spazzole di Carbonio Auto-disconnettenti (2 pezzi) | ||||
| 57 | 999073 | 14.40 | 17.57 | |
| Spazzola di carbone (1 paio) | ||||
| 57 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 58 | 971001 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 59 | 938477 | 1.05 | 1.28 | |
| BOCCOLA DI CUSCINETTO (B) | ||||
| 60 | 310111 | 8.40 | 10.25 | |
| Copertura posteriore H41sa/h45ma incluso 62 | ||||
| 61 | 314130 | 7.65 | 9.33 | |
| Piastra di protezione in metallo H41sa | ||||
| 62 | 314262 | 2.40 | 2.93 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 63 | 307811 | |||
| Tubo CS 50 EBG | ||||
| 64B | 319363 | 1.65 | 2.01 | |
| Guarnizione Manicotto (b) | ||||
| 65 | 310125 | 1.65 | 2.01 | |
| Vite da filettatura | ||||
| 66 | 985480 | 1.05 | 1.28 | |
| Vite a brugola con bloccaggio M5x12 | ||||
| 67 | 991690 | 1.05 | 1.28 | |
| Boccola Distanziatrice | ||||
| 68 | 991711 | 1.05 | 1.28 | |
| Manico Sinistro (b) | ||||
| 69 | 310142 | 13.50 | 16.47 | |
| Condensatore (vecchio 930030/991313) | ||||
| 70 | 994273 | 4.29 | 5.23 | |
| Rumoroso con banda suppressor di rumore | ||||
| 70 | 997174 | 2.10 | 2.56 | |
| CONDENSATORE | ||||
| 70A | 325566 | 9.00 | 10.98 | |
| Cavo interno | ||||
| 72 | 981974 | 1.65 | 2.01 | |
| Interruttore Div. Martinetti per USA | ||||
| 73 | 992891 | 22.83 | 27.85 | |
| Maniglia (a) | ||||
| 74 | 310141 | 14.10 | 17.20 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 75 | 307028 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 77 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 77 | 938051 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 78 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 79 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 80 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 500477Z | |||
| Gomma | ||||
| 82 | 930153 | 1.04 | 1.27 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 83 | 959140 | 3.30 | 4.03 | |
| Cavo interno | ||||
| 84 | 990861 | 1.05 | 1.28 | |
| Anello M4 (10 pezzi) | ||||
| 85 | 949423 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 980752 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 943277 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 944459 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 310131 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 980753 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 234001 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 623A | 318085 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 627 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 628 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 629 | 980927 | 73.01 | 89.08 | |
| Kit di servizio (h 41sa) | ||||
| 631 | 313291 | 93.36 | 113.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 632 | 320859 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 633 | 323357 | |||
