Qui troverai tutte le parti e i disegni disponibili del 'Hikoki H41MB2WSZ'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

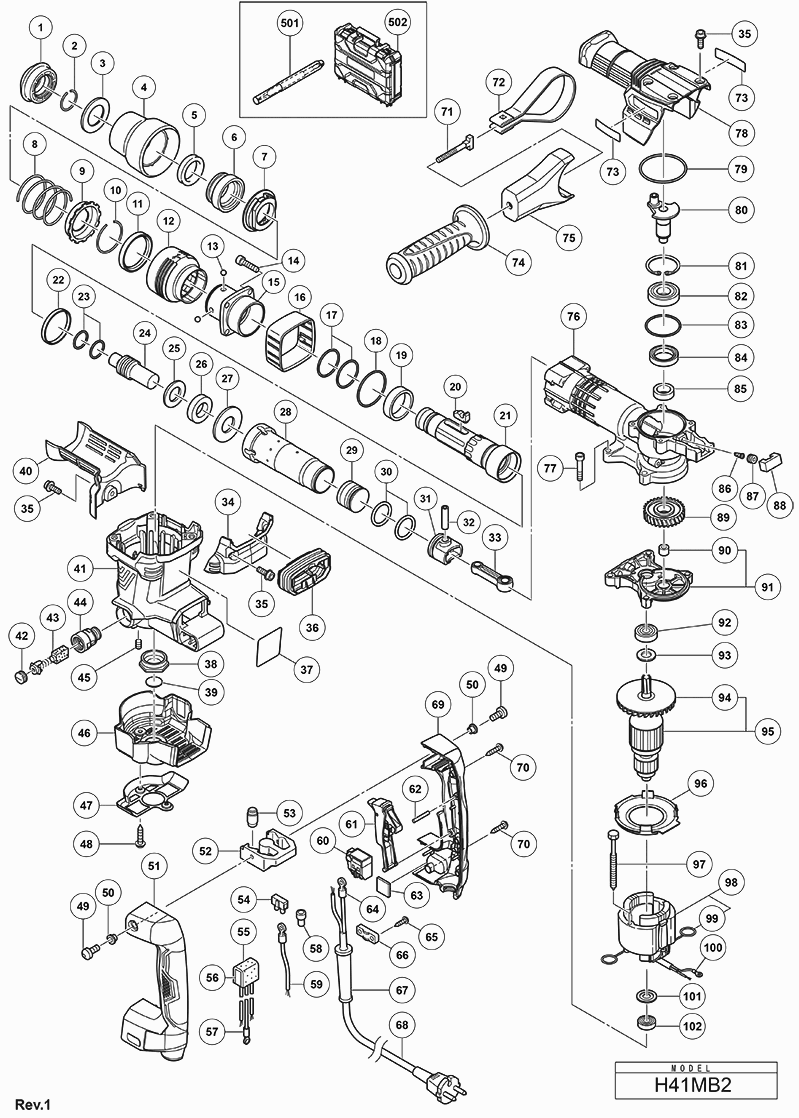

Disegno tecnico del modello Hikoki H41MB2WSZ


Disegno tecnico 1
Clicca per ingrandire

Elenco parti di ricambio del modello Hikoki H41MB2WSZ

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Cappuccio frontale H45ma/h60ma/mb H45mr
1 337562 2.85 3.48
Anello di bloccaggio
2 318590 1.65 2.01
Rondella di ritenzione
3 370172 1.95 2.38
Impugnatura
4 370173 3.00 3.66
Ammortizzatore di ritenuta (a)
5 337559 1.05 1.28
Porta blocco bit
6 337558 7.35 8.97
Porta molla (a)
7 370242 10.35 12.63
Molla di ritenuta
8 370243 3.00 3.66
Porta molla (b)
9 370244 1.95 2.38
Anello di bloccaggio
10 333255 1.04 1.27
PORTA-PALLA
11 373288 3.75 4.58
Impugnatura (b)
12 373279 1.65 2.01
Pallina di acciaio D6.35 (10 pezzi)
13 959150 1.35 1.65
Vite guarnizione M6x25
14 981942 1.65 2.01
Copertura frontale
15 373280 24.48 29.86
COPERTURA SUPERIORE
16 373236 1.20 1.46
Anello O (s-34)
17 980879 1.05 1.28
ANELLO O (I.D 44.5)
18 373251 1.04 1.27
AMMORTIZZATORE DI RITENZIONE (B)
19 373281 1.04 1.27
Blocco Bit
20 370654 4.95 6.04
Manicotto di ritenuta
21 373284 38.09 46.47
AMMORTIZZATORE (C)
22 373249 1.04 1.27
Anello O (c) Dh40ma/mb/mr
23 313396 4.80 5.86
Secondo Martello
24 373285 11.10 13.54
Rondella dell'ammortizzatore
25 373286 3.60 4.39
Anello di smorzamento
26 321289 6.45 7.87
Porta ammortizzatore
27 373287 2.55 3.11
CILINDRO
28 374774 30.80 37.58
Colpitore
29 373283 5.55 6.77
Anello O (i.d. 10.5)
30 320823 3.30 4.03
PISTONE
31 320824 4.80 5.86
Spinotto Dh 38ms
32 373256 1.80 2.20
BARRA DI CONNESSIONE
33 373275 6.00 7.32
Feltro
34 373237 1.50 1.83
Vite a brugola
35 998485 1.05 1.28
Soffietti
36 373252 4.50 5.49
BOCCOLA DI CUSCINETTO (B)
38 310111 8.40 10.25
Sigillo antipolvere
39 333263 1.04 1.27
Cappuccio
40 373234 2.40 2.93
Montaggio della Scocca Incl. 86,87
41 373276 20.21 24.66
Cappuccio della spazzola
42 945161 1.20 1.46
Spazzole di Carbonio Auto-disconnettenti (2 pezzi)
43 999073 14.40 17.57
Spazzola di carbone (1 paio)
43 999043 4.50 5.49
Portaspazzole di Carbone
44 958900 6.45 7.87
Vite di regolazione esagonale M5x8
45 938477 1.05 1.28
NUOVA COPERTURA POSTERIORE
46 373239 2.40 2.93
Piastra
47 373248 1.50 1.83
BULLONE DEL PULSANTE DI BLOCCO DEL SIGILLO M5
49 373263 1.04 1.27
Boccola Distanziatrice
50 991711 1.05 1.28
Nessuna informazione disponibile, non ordinabile
51 373242
UNITÀ TRANSITORIA
52 373231 2.25 2.74
Ammortizzatore di manico
53 310124 4.20 5.12
Morsetto
54 938307 2.13 2.59
Porta condensatore
55 317492 1.65 2.01
SOPPRESSORE DI RUMORE (V)
56 374463 1.95 2.38
Terminale
57 961419Z 1.04 1.27
Giunzione di saldatura 50092 (10 pezzi)
58 959141 3.75 4.58
Cavo interno
59 981974 1.65 2.01
INTERRUTTORE
60 371171 8.55 10.43
ASSEMBLAGGIO DI INNESTO
61 373241 4.95 6.04
Spillo D3x20 (10 Pezzi)
62 949890 1.80 2.20
GOMMA AMMORTIZZATORE
63 374462 1.04 1.27
Terminale M4.0 (10 pezzi)
64 930804 3.00 3.66
Nessuna informazione disponibile, non ordinabile
65 984750
MORSETTO DEL CAVO
66 960266 1.04 1.27
Armatura del cavo D10.7
67 940778 2.10 2.56
Glandola per cavo D8.2 (vecchia 958049z)
67 958049 1.04 1.27
CAVO DI CONNESSIONE 230 VOLT PER L'INGHILTERRA
68 500446Z 40.84 49.82
Cavo 4m 2 X 1,0 H07rn-f W/spina 16a Cee Form 2p+e
68 500465Z 37.95 46.30
Nessuna informazione disponibile, non ordinabile
69 373243
Vite per foratura D4x20 con flangia (nero)
70 301653 1.04 1.27
Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc
71 331247 4.20 5.12
Banda
72 373245 2.25 2.74
Nessuna informazione disponibile, non ordinabile
74 330209
MONTAGGIO
75 373244 2.10 2.56
MONTAGGIO DEL CARTER DEL CILINDRO
76 373289 43.59 53.18
Seal Lock Hex. Bullone a Testa Esagonale M6x40
77 322494 1.80 2.20
Coperchio della manovella
78 374474 6.00 7.32
ANELLO O (I.D 53.9)
79 373250 1.04 1.27
ALBERO MOTORE
80 373246 16.09 19.63
Rondella D40
81 948391 1.65 2.01
Cuscinetto a sfera 6203dducmav2s
82 6203DD 7.65 9.33
Anello O (s-40)
83 996363 1.65 2.01
Sigillo dell'olio
84 310119 3.60 4.39
ANELLO DISTANZIATORE
85 373254 2.25 2.74
VALVOLA
86 995396 1.80 2.20
Vite a Cappello
87 338313 4.50 5.49
Feltro (1)
88 374461 4.50 5.49
Primo ingranaggio
89 373255 12.30 15.01
CUSCINETTO A RULLINI
90 373278 1.04 1.27
Coperchio dell'ingranaggio Ass'y incl.3,17
91 373271 17.60 21.47
Cuscinetto a sfere 6201dducmav2s
92 6201DD 6.30 7.69
Anello di polvere
93 302429 1.05 1.28
VENTILATORE
94 374464 3.15 3.84
ARMATURA 220-230 VOLT
95 361080E 39.74 48.48
Guida ventilatore
96 373238 1.05 1.28
Vite filettata a testa esagonale D5x50
97 953121 1.04 1.27
Stator 220v-230v
98 340995E 36.71 44.79
Punto di contatto Portaspazzola
99 930703 2.40 2.93
Morsetto di Connessione
100 980063 1.04 1.27
Rondella (a)
101 982631 1.04 1.27
Cuscinetto a sfere 608vvmc2eps2l
102 608VVM 5.70 6.95
Nessuna informazione disponibile, non ordinabile
501 313471
CASSETTA DI TRASPORTO IN PLASTICA (VECCHIO 373792)
502 373405 55.83 68.11
Grasso (tubo da 30 Grammi)
601 981840 8.40 10.25
Grasso per martello. Trapano a percussione (70g)
602 308471 12.75 15.56
Grasso (barattolo da 500 grammi)
603 980927 73.01 89.08
Nessuna informazione disponibile, non ordinabile
604 313472
Nessuna informazione disponibile, non ordinabile
605 313473
Nessuna informazione disponibile, non ordinabile
606 313474
Nessuna informazione disponibile, non ordinabile
607 313475
Nessuna informazione disponibile, non ordinabile
608 313476
Nessuna informazione disponibile, non ordinabile
609 313477
Nessuna informazione disponibile, non ordinabile
610 313478
Nessuna informazione disponibile, non ordinabile
611 313479
