Qui troverai tutte le parti e i disegni disponibili di “Hikoki H41MB”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

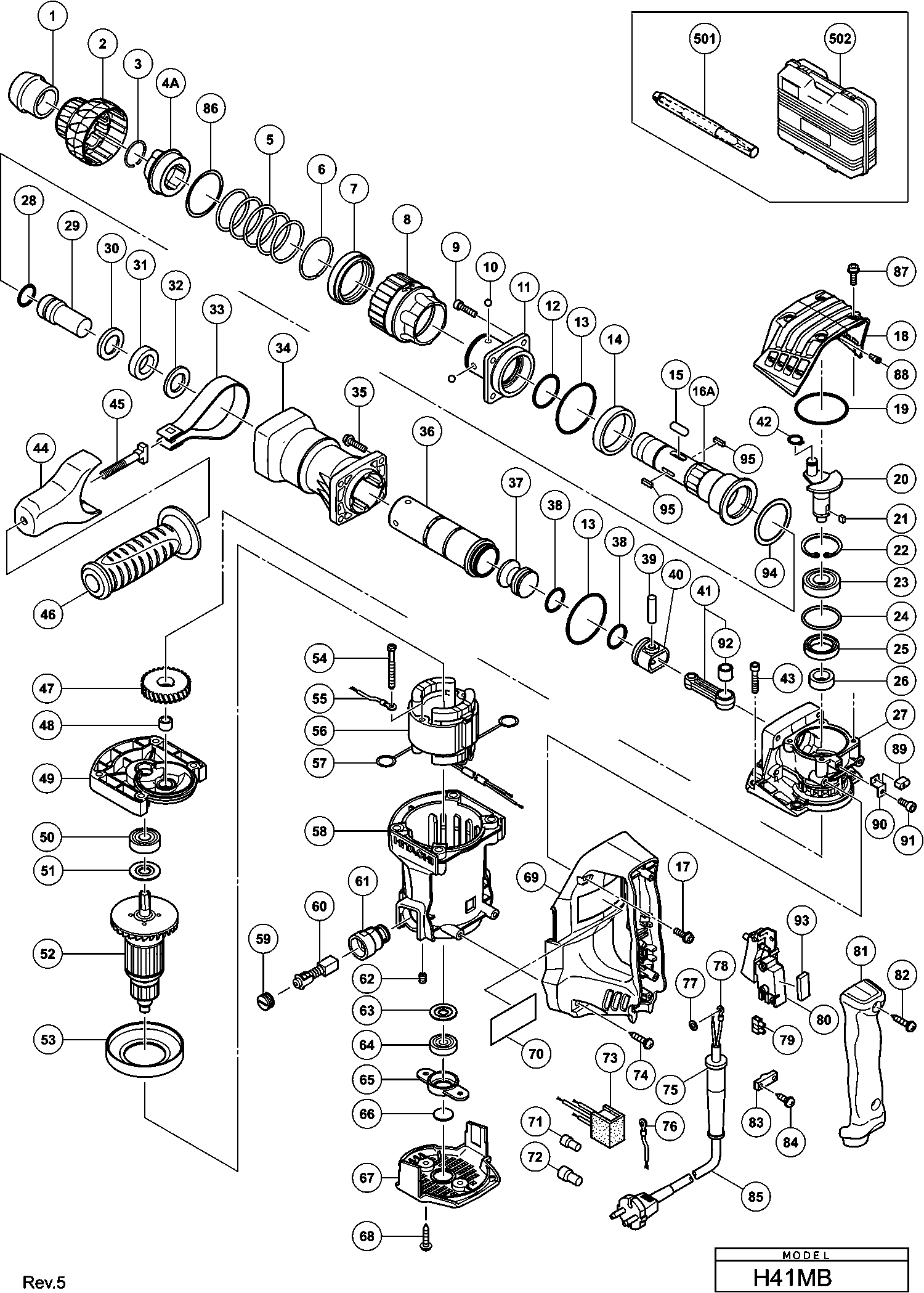

Disegni tecnici di Hikoki H41MB
Elenco parti di Hikoki H41MB
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 1 | 333259 | 1.95 | 2.38 | |
| Impugnatura (a) | ||||
| 2 | 333258 | 2.93 | 3.57 | |
| Anello di bloccaggio | ||||
| 3 | 318590 | 1.65 | 2.01 | |
| Gabbia ad aghi Dh18vb | ||||
| 4 | 331539 | 26.05 | 31.78 | |
| Porta-aghi per l'Europa, bra,isr,uae,mal,ind | ||||
| 4A | 339240 | 14.85 | 18.12 | |
| Molla (a) Dh18vb | ||||
| 5 | 333256 | 1.95 | 2.38 | |
| Anello di bloccaggio | ||||
| 6 | 333255 | 1.04 | 1.27 | |
| Portapalle | ||||
| 7 | 320810 | 12.15 | 14.82 | |
| Impugnatura (b) | ||||
| 8 | 333254 | 1.95 | 2.38 | |
| Vite guarnizione M6x25 | ||||
| 9 | 981942 | 1.65 | 2.01 | |
| Pallina di acciaio D6.35 (10 pezzi) | ||||
| 10 | 959150 | 1.35 | 1.65 | |
| Cappuccio frontale H45ma/h60ma/mb H45mr | ||||
| 11 | 333248 | 24.61 | 30.03 | |
| Anello O (s-34) | ||||
| 12 | 980879 | 1.05 | 1.28 | |
| Anello O (s-48) | ||||
| 13 | 980715 | 2.40 | 2.93 | |
| Fermo Smorzatore | ||||
| 14 | 333249 | 3.90 | 4.76 | |
| Rullo ad aghi D8x20 | ||||
| 15 | 331536 | 1.88 | 2.29 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 16 | 333250 | |||
| Manicotto di ritenzione (vecchio 333250) | ||||
| 16A | 339241 | 60.64 | 73.98 | |
| Vite M5X16 | ||||
| 17 | 994192 | 1.04 | 1.27 | |
| Coperchio Albero a Gomito H41sa/h45ma | ||||
| 18 | 333260 | 5.93 | 7.23 | |
| Cilindro Anello O (b) | ||||
| 19 | 878713 | 2.10 | 2.56 | |
| Albero Motore | ||||
| 20 | 333244 | 16.36 | 19.96 | |
| Chiavetta 4x4x8 | ||||
| 21 | 980809 | 1.04 | 1.27 | |
| Rondella D40 | ||||
| 22 | 948391 | 1.65 | 2.01 | |
| Cuscinetto a sfera 6203dducmav2s | ||||
| 23 | 6203DD | 7.65 | 9.33 | |
| Anello O (s-40) | ||||
| 24 | 996363 | 1.65 | 2.01 | |
| Sigillo dell'olio | ||||
| 25 | 310119 | 3.60 | 4.39 | |
| Anello di spaziatura | ||||
| 26 | 333245 | 2.93 | 3.57 | |
| Carter del manovella | ||||
| 27 | 333243 | 28.05 | 34.22 | |
| Anello O (c) Dh40ma/mb/mr | ||||
| 28 | 313396 | 4.80 | 5.86 | |
| Secondo Martello | ||||
| 29 | 334218 | 12.75 | 15.56 | |
| Rondella Ammortizzante H25pv | ||||
| 30 | 331224 | 4.65 | 5.67 | |
| Anello di smorzamento | ||||
| 31 | 321835 | 6.45 | 7.87 | |
| Supporto dell'ammortizzatore | ||||
| 32 | 331225 | 4.65 | 5.67 | |
| Banda | ||||
| 33 | 333261 | 3.90 | 4.76 | |
| Custodia del Cilindro | ||||
| 34 | 333251 | 22.83 | 27.85 | |
| Vite a brugola M6x25 | ||||
| 35 | 991712 | 1.05 | 1.28 | |
| CILINDRO | ||||
| 36 | 333252 | 21.04 | 25.67 | |
| Colpitore | ||||
| 37 | 333253 | 8.03 | 9.79 | |
| Anello O | ||||
| 38 | 986104 | 1.05 | 1.28 | |
| Perno del pistone | ||||
| 39 | 980708 | 2.40 | 2.93 | |
| PISTONE | ||||
| 40 | 326369 | 3.30 | 4.03 | |
| Asta di connessione Ass'y Includ.92 | ||||
| 41 | 334220 | 21.73 | 26.50 | |
| Rondella elastica D10 (10 pezzi) | ||||
| 42 | 939540 | 1.95 | 2.38 | |
| Vite a brugola M6x35 con blocco di tenuta | ||||
| 43 | 324056 | 1.65 | 2.01 | |
| SUPPORTO | ||||
| 44 | 333262 | 3.90 | 4.76 | |
| Bullone del Manico Dh40ma/mb/yb/fa/mr/dh30pc | ||||
| 45 | 333227 | 13.58 | 16.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 330209 | |||
| Primo Ingranaggio | ||||
| 47 | 333246 | 17.60 | 21.47 | |
| CUSCINETTO A RULLINI | ||||
| 48 | 939299 | 10.65 | 12.99 | |
| Custodia del ingranaggio | ||||
| 49 | 333268 | 22.83 | 27.85 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 50 | 6201DD | 6.30 | 7.69 | |
| Anello di polvere | ||||
| 51 | 302429 | 1.05 | 1.28 | |
| STATORE 230V | ||||
| 52 | 360903E | 70.20 | 85.64 | |
| ANKER 110-115 VOLT | ||||
| 52 | 360903C | 65.56 | 79.98 | |
| Guida per ventilatore | ||||
| 53 | 331252 | 2.10 | 2.56 | |
| Vite filettata a testa esagonale D5x50 | ||||
| 54 | 953121 | 1.04 | 1.27 | |
| Cavo interno | ||||
| 55 | 990861 | 1.05 | 1.28 | |
| VELD 110 VOLT | ||||
| 56 | 340780C | 44.33 | 54.08 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 56 | 340788F | 42.08 | 51.33 | |
| VELD 110 VOLT | ||||
| 56 | 340788B | 34.60 | 42.21 | |
| Punto di contatto Portaspazzola | ||||
| 57 | 930703 | 2.40 | 2.93 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 58 | 333267 | 21.04 | 25.67 | |
| Cappuccio della spazzola | ||||
| 59 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 60 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 61 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 62 | 938477 | 1.05 | 1.28 | |
| Rondella (a) | ||||
| 63 | 982631 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 64 | 608VVM | 5.70 | 6.95 | |
| Supporto Del Cuscinetto | ||||
| 65 | 331254 | 2.10 | 2.56 | |
| Sigillo antipolvere | ||||
| 66 | 333263 | 1.04 | 1.27 | |
| Coperchio di coda | ||||
| 67 | 333264 | 3.90 | 4.76 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 68 | 302089 | 1.05 | 1.28 | |
| Maniglia TSC 55 | ||||
| 69 | 333265 | 12.30 | 15.01 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 71 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 72 | 959141 | 3.75 | 4.58 | |
| CONDENSATORE | ||||
| 73 | 331203 | 4.20 | 5.12 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 74 | 302089 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 75 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 75 | 958049 | 1.04 | 1.27 | |
| Cavo interno | ||||
| 76 | 981974 | 1.65 | 2.01 | |
| Anello M4 (10 pezzi) | ||||
| 77 | 949423 | 1.05 | 1.28 | |
| Terminale M4.0 (10 pezzi) | ||||
| 78 | 930804 | 3.00 | 3.66 | |
| Morsetto di Connessione | ||||
| 78 | 980063 | 1.04 | 1.27 | |
| Morsetto | ||||
| 79 | 938307 | 2.13 | 2.59 | |
| Interruttore (b) (Tipo Vite 1p) Con Blocco | ||||
| 80 | 306143 | 17.05 | 20.80 | |
| Copertura del Manico | ||||
| 81 | 331205 | 9.00 | 10.98 | |
| Vite a taglio (con flangia) D4x25 (nero) | ||||
| 82 | 307028 | 1.05 | 1.28 | |
| MORSETTO DEL CAVO | ||||
| 83 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 84 | 984750 | |||
| Cavo di 5m 2 X 1,0 W/Plug 13a/250v Per Gbr | ||||
| 85 | 500440Z | 20.49 | 24.99 | |
| Cavo 5M 2 X1.0 Ho7rn-f (senza spina) | ||||
| 85 | 500454Z | 15.54 | 18.96 | |
| Rondella | ||||
| 86 | 333688 | 1.05 | 1.28 | |
| Vite a brugola | ||||
| 87 | 998485 | 1.05 | 1.28 | |
| VALVOLA | ||||
| 88 | 995396 | 1.80 | 2.20 | |
| Rondella in feltro D 20/14 2mm | ||||
| 89 | 334217 | 1.95 | 2.38 | |
| COPERTURA | ||||
| 90 | 334216 | 1.05 | 1.28 | |
| Blocco sigillo Hd. Vite a brugola M4x8 | ||||
| 91 | 877838 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 92 | 334219 | |||
| Gomma | ||||
| 93 | 325910 | 1.80 | 2.20 | |
| Rondella | ||||
| 94 | 334636 | 1.05 | 1.28 | |
| Chiave del Cilindro Per Europa,bra,isr,uae,mal,ind | ||||
| 95 | 337605 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 313471 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 333266 | |||
| Grasso (tubo da 30 Grammi) | ||||
| 601 | 981840 | 8.40 | 10.25 | |
| Grasso per martello. Trapano a percussione (70g) | ||||
| 602 | 308471 | 12.75 | 15.56 | |
| Grasso (barattolo da 500 grammi) | ||||
| 603 | 980927 | 73.01 | 89.08 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 313472 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 313473 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 313474 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 313475 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 313476 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 313477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 313478 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 313479 | |||
