Qui troverai tutte le parti e i disegni disponibili di “Hikoki GNC40”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

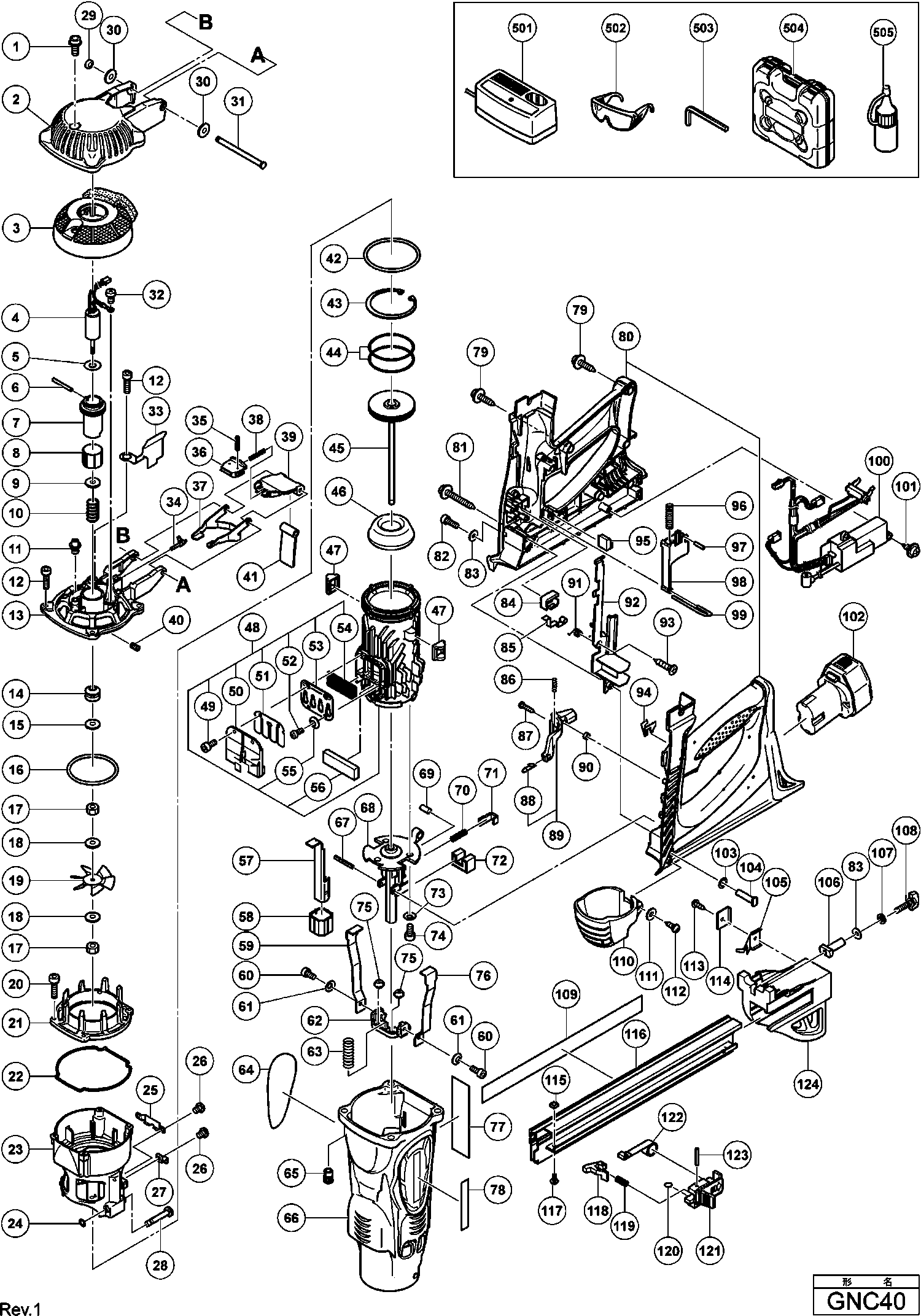

Disegni tecnici di Hikoki GNC40
Elenco parti di Hikoki GNC40
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Bullone | ||||
| 1 | 996399 | 1.04 | 1.27 | |
| Coperchio superiore (vecchio 886142) | ||||
| 2 | 886598 | 9.45 | 11.53 | |
| Set di Filtri | ||||
| 3 | 886129 | 32.18 | 39.25 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 4 | 885309 | |||
| Anello di gomma (1) | ||||
| 5 | 885313 | 1.50 | 1.83 | |
| Spinotto a rotolo D2.5x25 | ||||
| 6 | 885318 | 1.50 | 1.83 | |
| Supporto del motore | ||||
| 7 | 885310 | 7.05 | 8.60 | |
| MANICOTTO ESATRICO | ||||
| 8 | 885314 | 1.65 | 2.01 | |
| Rondella | ||||
| 9 | 885320 | 1.50 | 1.83 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 10 | 887630 | |||
| Candela di accensione | ||||
| 11 | 885333 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 12 | 887472 | |||
| Coperchio del cilindro | ||||
| 13 | 885308 | 32.18 | 39.25 | |
| Copertura TURBO II | ||||
| 14 | 886470 | 1.80 | 2.20 | |
| Rondella | ||||
| 15 | 886471 | 1.80 | 2.20 | |
| Anello O (i.d 59.92) | ||||
| 16 | 885316 | 4.80 | 5.86 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17 | 887479 | |||
| Anello M4 (10 pezzi) | ||||
| 18 | 949423 | 1.05 | 1.28 | |
| GUARNIZIONE | ||||
| 19 | 885311 | 4.80 | 5.86 | |
| Vite a brugola M4x16 | ||||
| 20 | 949754 | 2.40 | 2.93 | |
| Testata della camera | ||||
| 21 | 885294 | 13.89 | 16.94 | |
| Piastra di tenuta (b) Cm 12y | ||||
| 22 | 886133 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 23 | 885296 | |||
| Anello O | ||||
| 24 | 878607 | 1.05 | 1.28 | |
| Piastrina di bloccaggio | ||||
| 25 | 885297 | 3.30 | 4.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 26 | 887480 | |||
| PANELLO D'INTERRUPTORE | ||||
| 27 | 885306 | 1.65 | 2.01 | |
| Spillo (a) | ||||
| 28 | 886484 | 1.65 | 2.01 | |
| Anello per albero | ||||
| 29 | 880319 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 30 | 887454 | |||
| Albero (b) | ||||
| 31 | 885277 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 887480 | |||
| Piastra di cablaggio | ||||
| 33 | 886253 | 1.65 | 2.01 | |
| Adattatore CMS-OF | ||||
| 34 | 886313 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 887484 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 36 | 887483 | |||
| Leva della cella (da 7.2016 per Nor) | ||||
| 37 | 886141 | 6.75 | 8.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 887485 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 887486 | |||
| Vite a brugola M4x5 | ||||
| 40 | 886314 | 1.05 | 1.28 | |
| Gomma Cel | ||||
| 41 | 886131 | 1.80 | 2.20 | |
| O-ring (d.i 66,27) | ||||
| 42 | 885283 | 6.45 | 7.87 | |
| Rondella elastica | ||||
| 43 | 885285 | 1.65 | 2.01 | |
| Anello del pistone | ||||
| 44 | 886132 | 9.75 | 11.90 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 45 | 887616 | |||
| Paracolpi del pistone | ||||
| 46 | 885289 | 8.40 | 10.25 | |
| Gomma (vecchio 885790) | ||||
| 47 | 885284 | 1.80 | 2.20 | |
| Cilindro Ass'y | ||||
| 48 | 886465 | 169.40 | 206.67 | |
| Vite Allen M4x10 autobloccante | ||||
| 49 | 886241 | 1.65 | 2.01 | |
| Copertura dell'ammortizzatore | ||||
| 50 | 886467 | 1.80 | 2.20 | |
| Valvola di piombo | ||||
| 51 | 885290 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 887481 | |||
| Piastra Ammortizzante (a) | ||||
| 53 | 886468 | 3.45 | 4.21 | |
| Filtro antipolvere per H70sa | ||||
| 54 | 885292 | 3.30 | 4.03 | |
| Molla H8 | ||||
| 55 | 886319 | 1.05 | 1.28 | |
| SILENZIATORE | ||||
| 56 | 885288 | 13.50 | 16.47 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 887614 | |||
| Tappo per naso | ||||
| 58 | 885692 | 3.45 | 4.21 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 887625 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 887622 | |||
| Molla M5 | ||||
| 61 | 886243 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 887626 | |||
| Molla del Leva di Spinta | ||||
| 63 | 886245 | 1.65 | 2.01 | |
| Vite M5 | ||||
| 65 | 885304 | 1.50 | 1.83 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 66 | 886469 | 27.78 | 33.89 | |
| Spina rotolante D3x25 | ||||
| 67 | 887621 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 68 | 887618 | |||
| Spinotto a rullo D3x8 | ||||
| 69 | 887619 | 1.20 | 1.46 | |
| Molla (a) Dh18vb | ||||
| 70 | 885706 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 71 | 887620 | |||
| Gomma per naso Gnc40 | ||||
| 72 | 887615 | 1.20 | 1.46 | |
| Molla M5 | ||||
| 73 | 886243 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 74 | 887623 | |||
| GUIDA A MOLLA | ||||
| 75 | 885707 | 5.10 | 6.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 887627 | |||
| Foglio di isolante | ||||
| 77 | 885307 | 1.65 | 2.01 | |
| Piastra Hewi (h) | ||||
| 78 | 887649 | 1.80 | 2.20 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 79 | 302086 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 80 | 887648 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 81 | 887477 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 82 | 887624 | |||
| Rondella (VECCHIO 876205) | ||||
| 83A | 889024 | 1.04 | 1.27 | |
| Montaggio dell'interruttore | ||||
| 84 | 886473 | 1.80 | 2.20 | |
| Braccio dell'interruttore | ||||
| 85 | 885347 | 1.65 | 2.01 | |
| Molla | ||||
| 86 | 885518 | 1.65 | 2.01 | |
| Vite di trapano D3 | ||||
| 87 | 885714 | 1.80 | 2.20 | |
| Piastra del sensore | ||||
| 88 | 886257 | 3.30 | 4.03 | |
| CURSOR DI COMMUTAZIONE | ||||
| 89 | 886147 | 6.45 | 7.87 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 90 | 886463 | 3.45 | 4.21 | |
| Molla | ||||
| 91 | 885337 | 1.65 | 2.01 | |
| Anello protettivo del cavo | ||||
| 92 | 885339 | 3.30 | 4.03 | |
| VITE C M4X35 | ||||
| 93 | 885346 | 1.65 | 2.01 | |
| Stop Interruttore | ||||
| 94 | 886138 | 3.30 | 4.03 | |
| PRISMA | ||||
| 95 | 886474 | 2.82 | 3.44 | |
| Molla | ||||
| 96 | 885828 | 1.65 | 2.01 | |
| Spillo a rotolo D2,5x10 (10 pezzi) | ||||
| 97 | 949551 | 1.65 | 2.01 | |
| Interruttore | ||||
| 98 | 885335 | 3.30 | 4.03 | |
| Barra di blocco della camera | ||||
| 99 | 887617 | 4.65 | 5.67 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 100 | 886461 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 101 | 887476 | |||
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 103 | 885712 | 1.80 | 2.20 | |
| BARRA TOMMY | ||||
| 104 | 885711 | 11.85 | 14.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 105 | 886990 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 106 | 885713 | |||
| Rondella di molla M5 (10 pezzi) | ||||
| 107 | 949454 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 108 | 887629 | |||
| Coperchio di protezione antipolvere | ||||
| 110 | 885695 | 21.86 | 26.67 | |
| Rondella | ||||
| 111 | 875246 | 1.05 | 1.28 | |
| Vite con flangia D4x12 (nero) | ||||
| 112 | 325083 | 1.65 | 2.01 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 113 | 887628 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 114 | 886991 | |||
| Dado M6 | ||||
| 115 | 319166 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 116 | 886475 | |||
| Vite esagonale M6x7 | ||||
| 117 | 884215 | 5.10 | 6.22 | |
| Alimentazione dei chiodi | ||||
| 118 | 886477 | 11.85 | 14.46 | |
| Molla | ||||
| 119 | 886478 | 1.80 | 2.20 | |
| Anello-O (1ap-3) | ||||
| 120 | 873093 | 1.05 | 1.28 | |
| Alimentazione dei chiodi | ||||
| 121 | 886476 | 3.45 | 4.21 | |
| Molla a Balia | ||||
| 122 | 881755 | 3.30 | 4.03 | |
| Spillo D3x20 (10 Pezzi) | ||||
| 123 | 949890 | 1.80 | 2.20 | |
| COPERTINA DEL MAGAZINE | ||||
| 124 | 886479 | 15.68 | 19.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 875769 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 887463 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 887647 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 886602 | |||
