Qui troverai tutte le parti e i disegni disponibili di “Hikoki G23UC”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

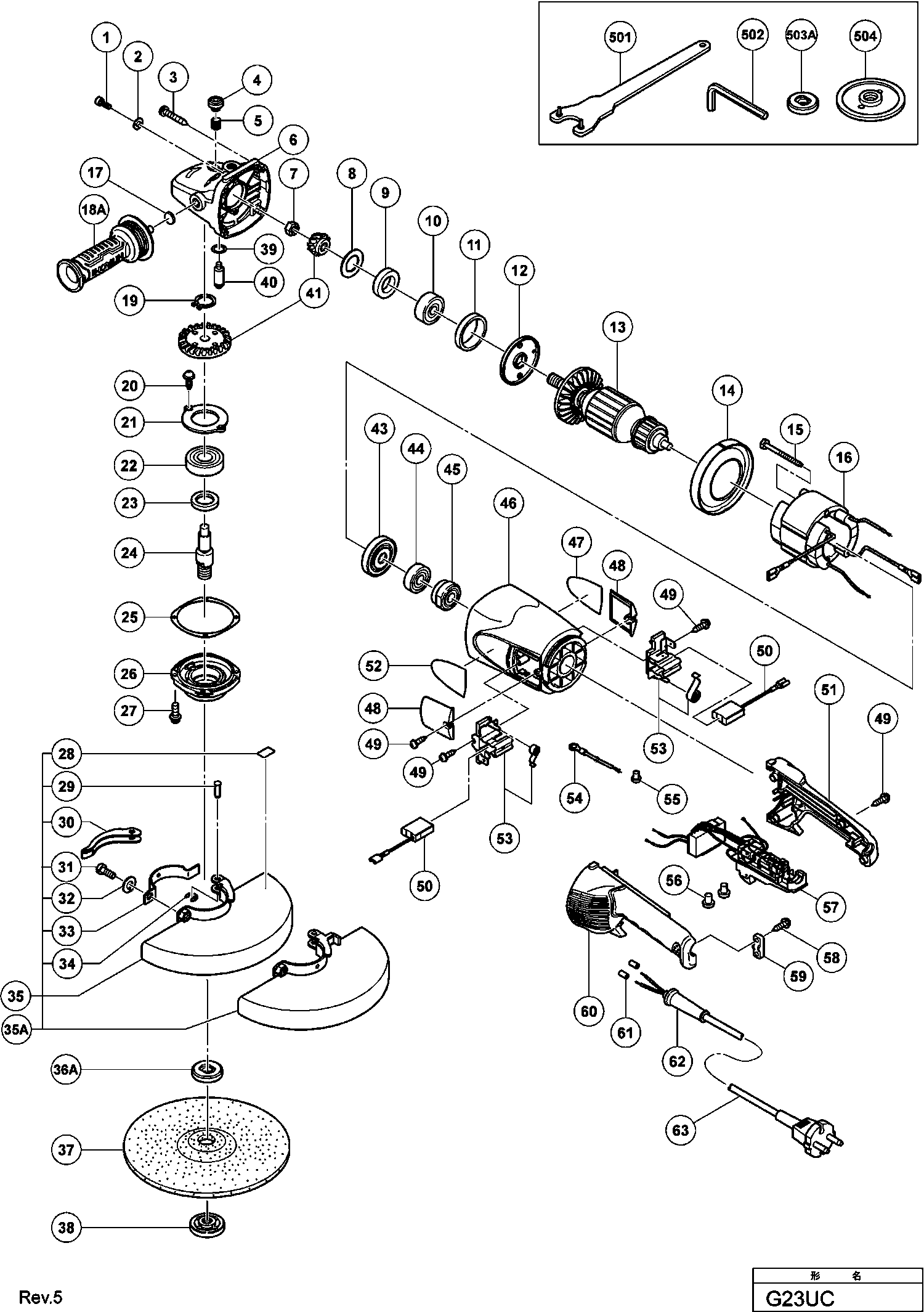

Disegni tecnici di Hikoki G23UC
Elenco parti di Hikoki G23UC
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 1 | 984509 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 2 | 949454 | 1.04 | 1.27 | |
| Vite a filettare con flangia D5x35 (nero) | ||||
| 3 | 323209 | 1.35 | 1.65 | |
| Bottone Di Spinta | ||||
| 4 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 5 | 320219 | 1.35 | 1.65 | |
| Montaggio del cambio | ||||
| 6 | 320217 | 17.76 | 21.67 | |
| DADO M10 | ||||
| 7 | 320226 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 8 | 320221 | 1.35 | 1.65 | |
| Imballaggio Di Feltro | ||||
| 9 | 320222 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 10 | 6301DD | 6.75 | 8.24 | |
| Anello di gomma | ||||
| 11 | 994208 | 1.04 | 1.27 | |
| Copertina Cuscinetto (a) G18u2/g23u2, Cm9uby | ||||
| 12 | 320220 | 2.55 | 3.11 | |
| Indotto 220 -230 VOLT | ||||
| 13 | 360777E | 82.64 | 100.82 | |
| Guida per ventilatore | ||||
| 14 | 320215 | 1.35 | 1.65 | |
| Vite D5x75 (vecchio 963454z) | ||||
| 15 | 984271 | 1.04 | 1.27 | |
| CAMPO 230-240 VOLTI | ||||
| 16 | 340846E | 49.36 | 60.22 | |
| Rondella in feltro | ||||
| 17 | 937033 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18A | 336864 | |||
| Rondella elastica D12 (10 pezzi) | ||||
| 19 | 939542 | 1.50 | 1.83 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 20 | 949236 | 1.05 | 1.28 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 20A | 992038 | 1.04 | 1.27 | |
| Copertura del cuscinetto (b) | ||||
| 21 | 320229 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6302dducmps2s | ||||
| 22 | 6302DD | 8.85 | 10.80 | |
| Imballaggio Di Feltro | ||||
| 23 | 990852 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 24 | 320234 | 6.96 | 8.49 | |
| Piastra di tenuta | ||||
| 25 | 320228 | 1.35 | 1.65 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 26 | 320227 | 4.96 | 6.05 | |
| Vite M5X16 | ||||
| 27 | 994192 | 1.04 | 1.27 | |
| Etichetta | ||||
| 28 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 29 | 321546 | 3.00 | 3.66 | |
| Leva (a) Vb13y | ||||
| 30 | 321545 | 3.00 | 3.66 | |
| Bullone M8x22 | ||||
| 31 | 306887 | 1.05 | 1.28 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 32 | 949457 | 1.05 | 1.28 | |
| Staffa per coperchio protettivo | ||||
| 33 | 321544 | 1.50 | 1.83 | |
| Rondella | ||||
| 34 | 673489 | 1.04 | 1.27 | |
| Coperchio di protezione 230mm | ||||
| 35 | 321547 | 26.26 | 32.04 | |
| Protezione ruota Ass'y Incl.32-38 per Europa | ||||
| 35A | 337225 | 14.03 | 17.11 | |
| Rondella della ruota (b) | ||||
| 36 | 937908Z | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 36A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | 316825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 38 | 937909Z | |||
| Anello O | ||||
| 39 | 320218 | 1.20 | 1.46 | |
| Spina di bloccaggio | ||||
| 40 | 306890 | 1.80 | 2.20 | |
| Set di ingranaggi | ||||
| 41 | 330032 | 20.90 | 25.50 | |
| Sigillo antipolvere | ||||
| 43 | 330029 | 1.80 | 2.20 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 44 | 6000VV | 6.15 | 7.50 | |
| Boccola cuscinetto | ||||
| 45 | 321536 | 11.55 | 14.09 | |
| ALLOGGIAMENTO | ||||
| 46 | 321535 | 34.10 | 41.60 | |
| Copertura della Spazzola G18u2/g23u2 | ||||
| 48 | 320232 | 1.35 | 1.65 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 49 | 305812 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 50 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 50 | 999061 | 4.20 | 5.12 | |
| Manico (b) | ||||
| 51 | 330034 | 4.20 | 5.12 | |
| Set Di Portaspazzole | ||||
| 53 | 322323 | 4.96 | 6.05 | |
| Cablaggio Interno 270l | ||||
| 54 | 330216 | 1.05 | 1.28 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 55 | 959140 | 3.30 | 4.03 | |
| Giunzione di saldatura 50092 (10 pezzi) | ||||
| 56 | 959141 | 3.75 | 4.58 | |
| Interruttore controller 250V su tipo di blocco | ||||
| 57 | 335122 | 53.35 | 65.09 | |
| INTERRUTTORE DI CONTROLLO 250 VOLT OFF/BLOCCO | ||||
| 57 | 370378 | 51.84 | 63.24 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 59 | 960266 | 1.04 | 1.27 | |
| Maniglia (a) G18u/g23u e altri | ||||
| 60 | 330033 | 4.20 | 5.12 | |
| Manicotto filettato per cavo | ||||
| 61 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 62 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 62 | 958049 | 1.04 | 1.27 | |
| Cavo 5m 2 X 1,5 H07rn-f (senza spina) | ||||
| 63 | 500460Z | 37.26 | 45.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504 | 937917Z | |||
| Set di maniglie per tubo Includ.602 | ||||
| 601 | 323993 | 63.66 | 77.67 | |
| Bullone | ||||
| 602 | 985597 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 310337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 332797 | |||
