Qui troverai tutte le parti e i disegni disponibili di “Hikoki G23SCY2”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

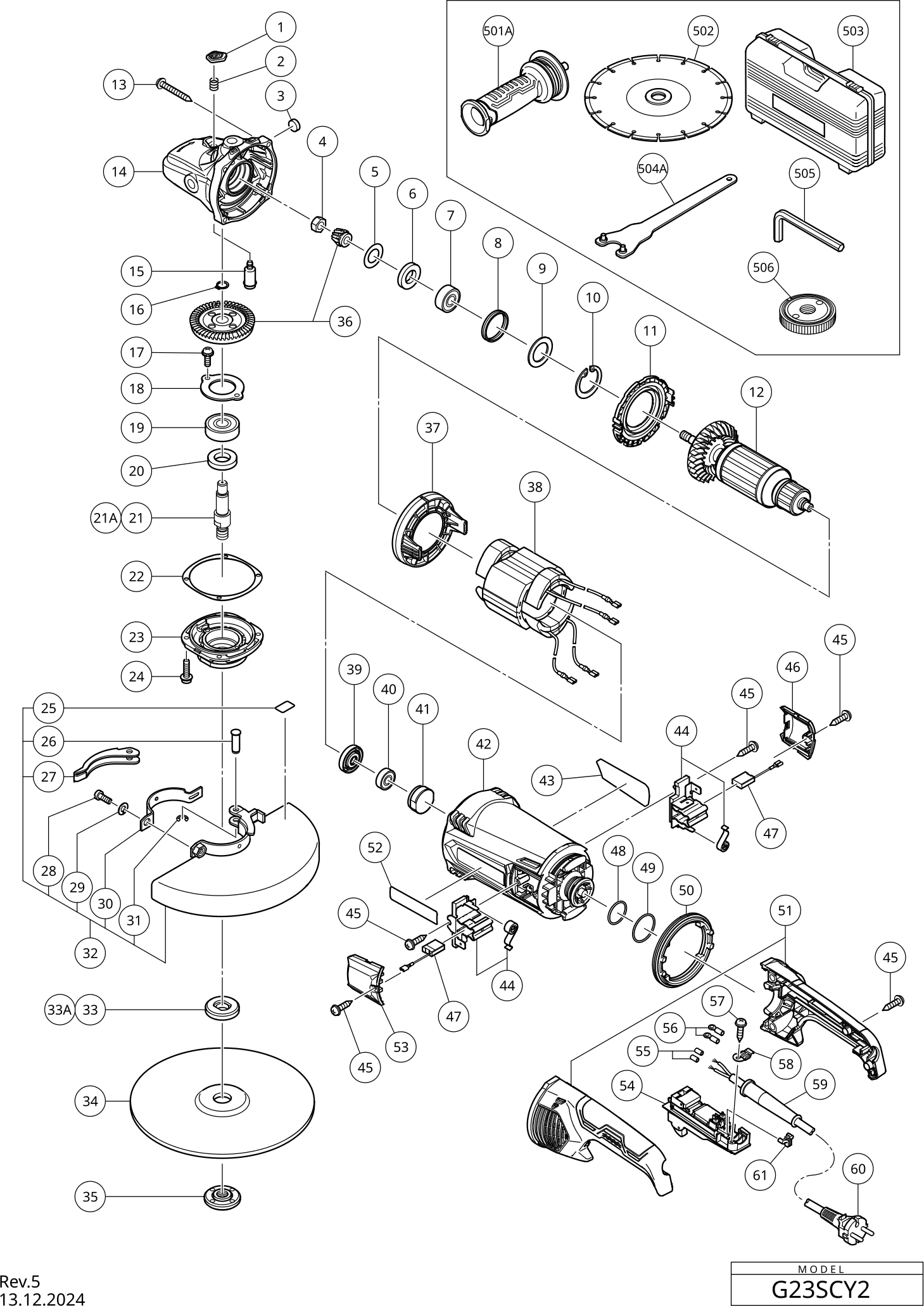

Disegni tecnici di Hikoki G23SCY2
Elenco parti di Hikoki G23SCY2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| ASSEMBLEA DI ANCHORAGGIO 120 VOLT | ||||
| *12 | 361093U | 53.63 | 65.42 | |
| ARMATURA 220-230 VOLT | ||||
| *12 | 361093E | 50.33 | 61.40 | |
| Bullone M8x25 (vecchio 949760z, 10 pezzi) | ||||
| *28 | 949760 | 5.55 | 6.77 | |
| Protezione ruota Ass'y Incl.32-38 per Europa | ||||
| *32 | 337225 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *35 | 373779 | |||
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *38 | 341007E | 45.24 | 55.19 | |
| CAMPO 120 VOLT | ||||
| *38 | 341007D | 43.73 | 53.34 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| *47 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| *47 | 999061 | 4.20 | 5.12 | |
| Interruttore | ||||
| *54 | 320238 | 22.55 | 27.51 | |
| Armatura del cavo D10.7 | ||||
| *59 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| *59 | 958049 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| *60 | 500435Z | |||
| Pulsante AGC 18 | ||||
| 1 | 337641 | 1.04 | 1.27 | |
| Molla | ||||
| 2 | 320219 | 1.35 | 1.65 | |
| Rondella in feltro | ||||
| 3 | 937033 | 1.04 | 1.27 | |
| DADO M10 | ||||
| 4 | 320226 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 5 | 320221 | 1.35 | 1.65 | |
| Imballaggio Di Feltro | ||||
| 6 | 320222 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 7 | 6301DD | 6.75 | 8.24 | |
| Anello di gomma (1) | ||||
| 8 | 330031 | 1.20 | 1.46 | |
| Rondella (1) | ||||
| 9 | 337642 | 1.04 | 1.27 | |
| Rondella D40 | ||||
| 10 | 948391 | 1.65 | 2.01 | |
| Guida per ventola (b) | ||||
| 11 | 337640 | 1.04 | 1.27 | |
| Vite a filettare con flangia D5x35 (nero) | ||||
| 13 | 323209 | 1.35 | 1.65 | |
| COPERCHIO DEL INGRANAGGIO (A) ASS'Y | ||||
| 14 | 374598 | 19.53 | 23.82 | |
| Spina di bloccaggio | ||||
| 15 | 306890 | 1.80 | 2.20 | |
| Rondella elastica D12 (10 pezzi) | ||||
| 16 | 939542 | 1.50 | 1.83 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 17 | 992038 | 1.04 | 1.27 | |
| Copertura del cuscinetto (b) | ||||
| 18 | 320229 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 19 | 6302VV | 9.30 | 11.35 | |
| Imballaggio Di Feltro | ||||
| 20 | 990852 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 21A | 378127 | |||
| Piastra di tenuta | ||||
| 22 | 320228 | 1.35 | 1.65 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 23 | 320227 | 4.96 | 6.05 | |
| Vite M5X16 | ||||
| 24 | 994192 | 1.04 | 1.27 | |
| Etichetta | ||||
| 25 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 26 | 321546 | 3.00 | 3.66 | |
| Leva (a) Vb13y | ||||
| 27 | 321545 | 3.00 | 3.66 | |
| Staffa per coperchio protettivo | ||||
| 30 | 321544 | 1.50 | 1.83 | |
| Rondella | ||||
| 31 | 673489 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 316825 | |||
| INGRANAGGIO E ALBERO | ||||
| 36 | 330688 | 24.75 | 30.20 | |
| GUIDA VENTOLA (C) | ||||
| 37 | 373752 | 1.80 | 2.20 | |
| Sigillo antipolvere | ||||
| 39 | 330029 | 1.80 | 2.20 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 40 | 6000VV | 6.15 | 7.50 | |
| Boccola cuscinetto | ||||
| 41 | 321536 | 11.55 | 14.09 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 42 | 373751 | 17.88 | 21.81 | |
| Set Di Portaspazzole | ||||
| 44 | 322323 | 4.96 | 6.05 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 45 | 305812 | 1.04 | 1.27 | |
| PIASTRA COPRISPATOLA IN CARBONE | ||||
| 46 | 373754 | 1.04 | 1.27 | |
| Anello O | ||||
| 48 | 326724 | 1.20 | 1.46 | |
| Anello O | ||||
| 49 | 326725 | 1.20 | 1.46 | |
| AMMORTIZZATORE MANIGLIA | ||||
| 50 | 373753 | 2.70 | 3.29 | |
| Set di Impugnature Posteriori | ||||
| 51 | 373921 | 11.55 | 14.09 | |
| PIASTRA COPRISPATOLA IN CARBONE | ||||
| 53 | 373755 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 55 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 57 | 984750 | |||
| MORSETTO DEL CAVO | ||||
| 58 | 331336 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 381402 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 323713 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 376127 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 872422 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 506 | 378126 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 316825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 310337 | |||
| Set di maniglie per tubo Includ.602 | ||||
| 603 | 323993 | 63.66 | 77.67 | |
| Bullone | ||||
| 604 | 985597 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 332797 | |||
