Qui troverai tutte le parti e i disegni disponibili di “Hikoki G23SCY”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

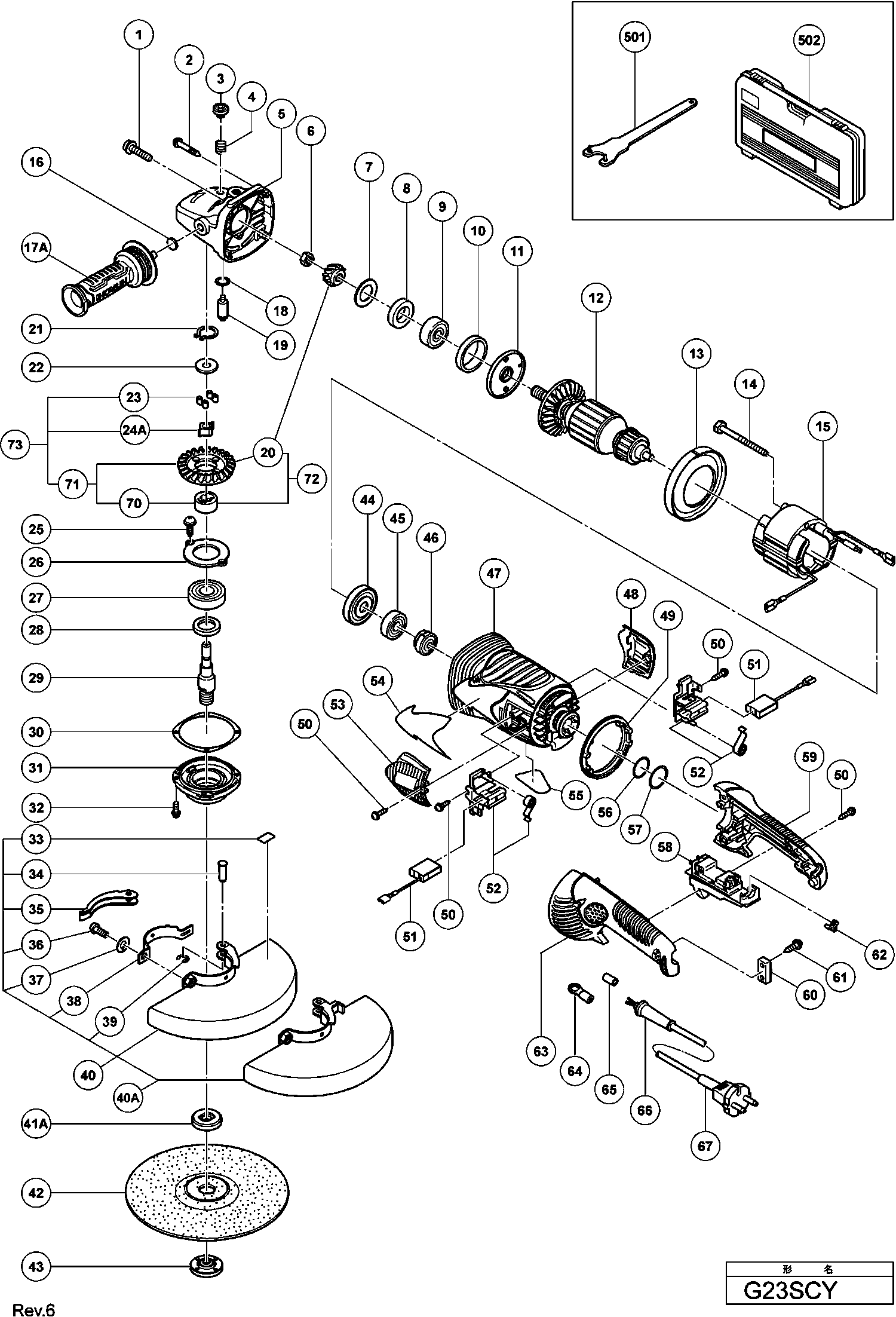

Disegni tecnici di Hikoki G23SCY
Elenco parti di Hikoki G23SCY
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 1 | 984509 | 1.05 | 1.28 | |
| Vite a filettare con flangia D5x35 (nero) | ||||
| 2 | 323209 | 1.35 | 1.65 | |
| Bottone Di Spinta | ||||
| 3 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 4 | 320219 | 1.35 | 1.65 | |
| Custodia del ingranaggio | ||||
| 5 | 326717 | 25.58 | 31.20 | |
| DADO M10 | ||||
| 6 | 320226 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 7 | 320221 | 1.35 | 1.65 | |
| Imballaggio Di Feltro | ||||
| 8 | 320222 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 9 | 6301DD | 6.75 | 8.24 | |
| Anello di gomma | ||||
| 10 | 994208 | 1.04 | 1.27 | |
| Copertina Cuscinetto (a) G18u2/g23u2, Cm9uby | ||||
| 11 | 320220 | 2.55 | 3.11 | |
| Indotto 220 -230 VOLT | ||||
| 12 | 360777E | 82.64 | 100.82 | |
| Guida per ventilatore | ||||
| 13 | 320215 | 1.35 | 1.65 | |
| Vite D5x75 (vecchio 963454z) | ||||
| 14 | 984271 | 1.04 | 1.27 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 15 | 340682E | 48.81 | 59.55 | |
| INDUTTORE 110-120 VOLT | ||||
| 15 | 340682C | 42.62 | 52.00 | |
| Rondella in feltro | ||||
| 16 | 937033 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17A | 336864 | |||
| Anello O | ||||
| 18 | 320218 | 1.20 | 1.46 | |
| Spina di bloccaggio | ||||
| 19 | 306890 | 1.80 | 2.20 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 326718 | |||
| Rondella elastica D10 (10 pezzi) | ||||
| 21 | 939540 | 1.95 | 2.38 | |
| Copertura | ||||
| 22 | 326722 | 1.20 | 1.46 | |
| AMMORTIZZATORE | ||||
| 23 | 326721 | 7.43 | 9.06 | |
| CONNETTORE | ||||
| 24A | 333147 | 4.35 | 5.31 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 25 | 949236 | 1.05 | 1.28 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 25A | 992038 | 1.04 | 1.27 | |
| Copertura del cuscinetto (b) | ||||
| 26 | 326723 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6302vvcmps2s | ||||
| 27 | 6302VV | 9.30 | 11.35 | |
| Imballaggio Di Feltro | ||||
| 28 | 990852 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 29 | 326727 | 9.90 | 12.08 | |
| Asse per USA-CAN | ||||
| 29 | 326728 | 8.85 | 10.80 | |
| Piastra di tenuta | ||||
| 30 | 320228 | 1.35 | 1.65 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 31 | 320227 | 4.96 | 6.05 | |
| Vite M5X16 | ||||
| 32 | 994192 | 1.04 | 1.27 | |
| Etichetta | ||||
| 33 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 34 | 321546 | 3.00 | 3.66 | |
| Leva (a) Vb13y | ||||
| 35 | 321545 | 3.00 | 3.66 | |
| Bullone M8x22 | ||||
| 36 | 306887 | 1.05 | 1.28 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 37 | 949457 | 1.05 | 1.28 | |
| Staffa per coperchio protettivo | ||||
| 38 | 321544 | 1.50 | 1.83 | |
| Rondella | ||||
| 39 | 673489 | 1.04 | 1.27 | |
| Coperchio di protezione 230mm | ||||
| 40 | 321547 | 26.26 | 32.04 | |
| Protezione per ruota Ass'y Includ.32-38 Per Europa | ||||
| 40A | 337223 | 14.03 | 17.11 | |
| Protezione ruota Ass'y Incl.32-38 per Europa | ||||
| 40A | 337225 | 14.03 | 17.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 937922P | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 41A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 42 | 316825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 43 | 937923P | |||
| Sigillo Antipolvere G18u2/g23u2, Cm9by | ||||
| 44 | 320216 | 1.35 | 1.65 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 45 | 6000VV | 6.15 | 7.50 | |
| Boccola cuscinetto | ||||
| 46 | 321536 | 11.55 | 14.09 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 47 | 326712 | 41.39 | 50.49 | |
| Copertura della Spazzola | ||||
| 48 | 326716 | 3.30 | 4.03 | |
| Ammortizzatore maniglia | ||||
| 49 | 326726 | 4.35 | 5.31 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 50 | 305812 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 51 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 51 | 999061 | 4.20 | 5.12 | |
| Set Di Portaspazzole | ||||
| 52 | 322323 | 4.96 | 6.05 | |
| Copertura della Spazzola | ||||
| 53 | 326715 | 2.25 | 2.74 | |
| Anello O | ||||
| 56 | 326724 | 1.20 | 1.46 | |
| Anello O | ||||
| 57 | 326725 | 1.20 | 1.46 | |
| Interruttore | ||||
| 58 | 320238 | 22.55 | 27.51 | |
| Manico (b) G18uay, Cm9uby | ||||
| 59 | 326714 | 12.08 | 14.73 | |
| MORSETTO DEL CAVO | ||||
| 60 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 61 | 984750 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 322549 | |||
| Manico (a) G18uay, Cm9by | ||||
| 63 | 326713 | 12.08 | 14.73 | |
| Terminale M4.0 (10 pezzi) | ||||
| 64 | 930804 | 3.00 | 3.66 | |
| Manicotto filettato per cavo | ||||
| 65 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 66 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 66 | 958049 | 1.04 | 1.27 | |
| Cavo 5m 2 X 1,5 H07rn-f (senza spina) | ||||
| 67 | 500460Z | 37.26 | 45.46 | |
| CAVO PER GBR 110 VOLT | ||||
| 67 | 321539 | 29.98 | 36.58 | |
| Interno | ||||
| 70 | 328700 | 8.70 | 10.61 | |
| Set interno (con ingranaggio) incl.70 | ||||
| 71 | 328694 | 32.04 | 39.09 | |
| SET DI INGRANAGGI G23 UVP (VECCHIO 326718) | ||||
| 72 | 328697 | 37.54 | 45.80 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 73 | 328698 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 326175 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 323713 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 316825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 310337 | |||
| Set di maniglie per tubo Includ.602 | ||||
| 603 | 323993 | 63.66 | 77.67 | |
| Bullone | ||||
| 604 | 985597 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 937984Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 332797 | |||
