Qui troverai tutte le parti e i disegni disponibili di “Hikoki G23MRU”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

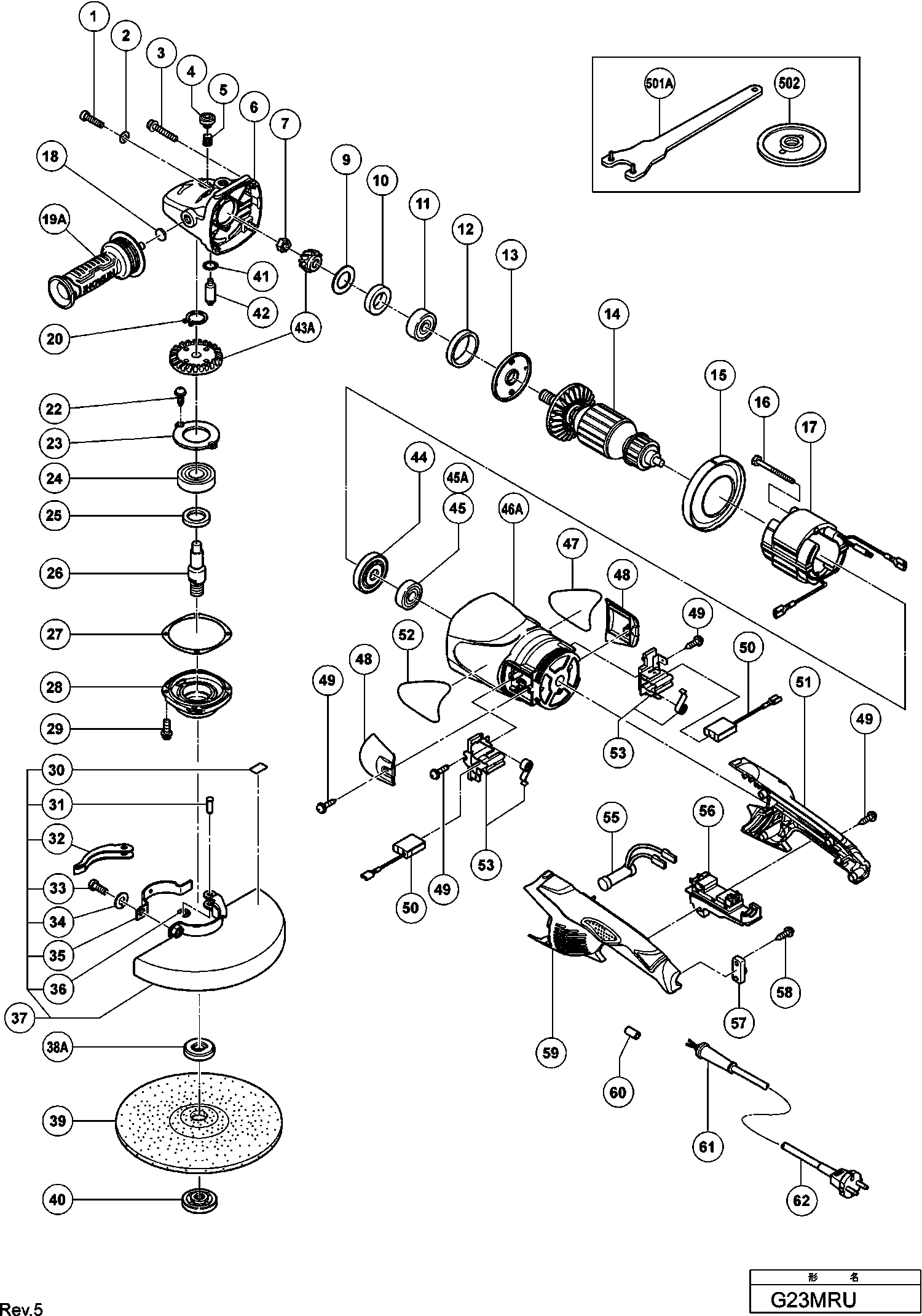

Disegni tecnici di Hikoki G23MRU
Elenco parti di Hikoki G23MRU
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Blocco Sigillo Hd. Vite a Brugola M5x14 (nuovo 990 | ||||
| 1 | 984509 | 1.05 | 1.28 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 2 | 949454 | 1.04 | 1.27 | |
| Vite a brugola M5x30 con flangia | ||||
| 3 | 313585 | 2.40 | 2.93 | |
| Bottone Di Spinta | ||||
| 4 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 5 | 320219 | 1.35 | 1.65 | |
| Custodia del ingranaggio | ||||
| 6 | 322544 | 38.11 | 46.50 | |
| DADO M10 | ||||
| 7 | 320226 | 1.35 | 1.65 | |
| Rondella di tenuta | ||||
| 9 | 320221 | 1.35 | 1.65 | |
| Imballaggio Di Feltro | ||||
| 10 | 320222 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6301dducmps2s (vecchio 994272) | ||||
| 11 | 6301DD | 6.75 | 8.24 | |
| Anello di gomma | ||||
| 12 | 994208 | 1.04 | 1.27 | |
| Copertina Cuscinetto (a) G18u2/g23u2, Cm9uby | ||||
| 13 | 320220 | 2.55 | 3.11 | |
| Armatura 220v-230v | ||||
| 14 | 360594E | 77.00 | 93.94 | |
| Guida per ventilatore | ||||
| 15 | 320215 | 1.35 | 1.65 | |
| Vite D5x75 (vecchio 963454z) | ||||
| 16 | 984271 | 1.04 | 1.27 | |
| Statore 220v-230v | ||||
| 17 | 340546E | 50.10 | 61.12 | |
| Rondella in feltro | ||||
| 18 | 937033 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19A | 336864 | |||
| Rondella elastica D12 (10 pezzi) | ||||
| 20 | 939542 | 1.50 | 1.83 | |
| Vite della macchina M5x10 (10 pezzi) | ||||
| 22 | 949236 | 1.05 | 1.28 | |
| Vite di bloccaggio di sigillante M5x10 | ||||
| 22A | 992038 | 1.04 | 1.27 | |
| Copertura del cuscinetto (b) | ||||
| 23 | 320229 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6302dducmps2s | ||||
| 24 | 6302DD | 8.85 | 10.80 | |
| Imballaggio Di Feltro | ||||
| 25 | 990852 | 1.04 | 1.27 | |
| BARRA TOMMY | ||||
| 26 | 320234 | 6.96 | 8.49 | |
| Piastra di tenuta | ||||
| 27 | 320228 | 1.35 | 1.65 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 28 | 320227 | 4.96 | 6.05 | |
| Vite M5X16 | ||||
| 29 | 994192 | 1.04 | 1.27 | |
| Etichetta | ||||
| 30 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 31 | 321546 | 3.00 | 3.66 | |
| Leva (a) Vb13y | ||||
| 32 | 321545 | 3.00 | 3.66 | |
| Bullone M8x22 | ||||
| 33 | 306887 | 1.05 | 1.28 | |
| Rondella di sicurezza M8 (10 pezzi) | ||||
| 34 | 949457 | 1.05 | 1.28 | |
| Staffa per coperchio protettivo | ||||
| 35 | 321544 | 1.50 | 1.83 | |
| Rondella | ||||
| 36 | 673489 | 1.04 | 1.27 | |
| Coperchio di protezione 230mm | ||||
| 37 | 321547 | 26.26 | 32.04 | |
| Protezione per ruota Ass'y Includ.32-38 Per Europa | ||||
| 37A | 337223 | 14.03 | 17.11 | |
| Rondella della ruota (b) | ||||
| 38 | 937908Z | 28.60 | 34.89 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 39 | 316825 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 40 | 937909Z | |||
| Anello O | ||||
| 41 | 320218 | 1.20 | 1.46 | |
| Spina di bloccaggio | ||||
| 42 | 306890 | 1.80 | 2.20 | |
| Set di ingranaggi | ||||
| 43A | 330032 | 20.90 | 25.50 | |
| Sigillo Antipolvere G18u2/g23u2, Cm9by | ||||
| 44 | 320216 | 1.35 | 1.65 | |
| Cuscinetto a sfere 6200 Vv | ||||
| 45 | 6200VV | 6.15 | 7.50 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 45A | 6000VV | 6.15 | 7.50 | |
| Alloggiamento (vecchio 322543) | ||||
| 46A | 323224 | 29.15 | 35.56 | |
| COPERTURA DELLA SPAZZOLA | ||||
| 48 | 322547 | 1.35 | 1.65 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 49 | 305812 | 1.04 | 1.27 | |
| Spazzole di Carbonio Auto-Fermo (2 Pezzi) | ||||
| 50 | 999089 | 9.30 | 11.35 | |
| Spazzola di carbone (1 paio) | ||||
| 50 | 999061 | 4.20 | 5.12 | |
| Manico (b) | ||||
| 51 | 322546 | 10.78 | 13.15 | |
| Set Di Portaspazzole | ||||
| 53 | 322323 | 4.96 | 6.05 | |
| Resistore eccetto per GBR (110v) | ||||
| 55 | 320236 | 10.44 | 12.73 | |
| Interruttore (tipo pilastro 2p) con blocco di sicu | ||||
| 56 | 320371 | 36.44 | 44.45 | |
| Interruttore | ||||
| 56 | 320235 | 30.60 | 37.33 | |
| MORSETTO DEL CAVO | ||||
| 57 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| Maniglia (a) G18u/g23u e altri | ||||
| 59 | 322545 | 10.78 | 13.15 | |
| Manicotto filettato per cavo | ||||
| 60 | 981373 | 1.05 | 1.28 | |
| Armatura del cavo D10.7 | ||||
| 61 | 940778 | 2.10 | 2.56 | |
| Glandola per cavo D8.2 (vecchia 958049z) | ||||
| 61 | 958049 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 62 | 500503Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 937917Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 310337 | |||
| Set di maniglie per tubo Includ.602 | ||||
| 602A | 323993 | 63.66 | 77.67 | |
| Bullone | ||||
| 603 | 985597 | 2.85 | 3.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 323713 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 332797 | |||
