Qui troverai tutte le parti e i disegni disponibili di “Hikoki G23BYEWKZ”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

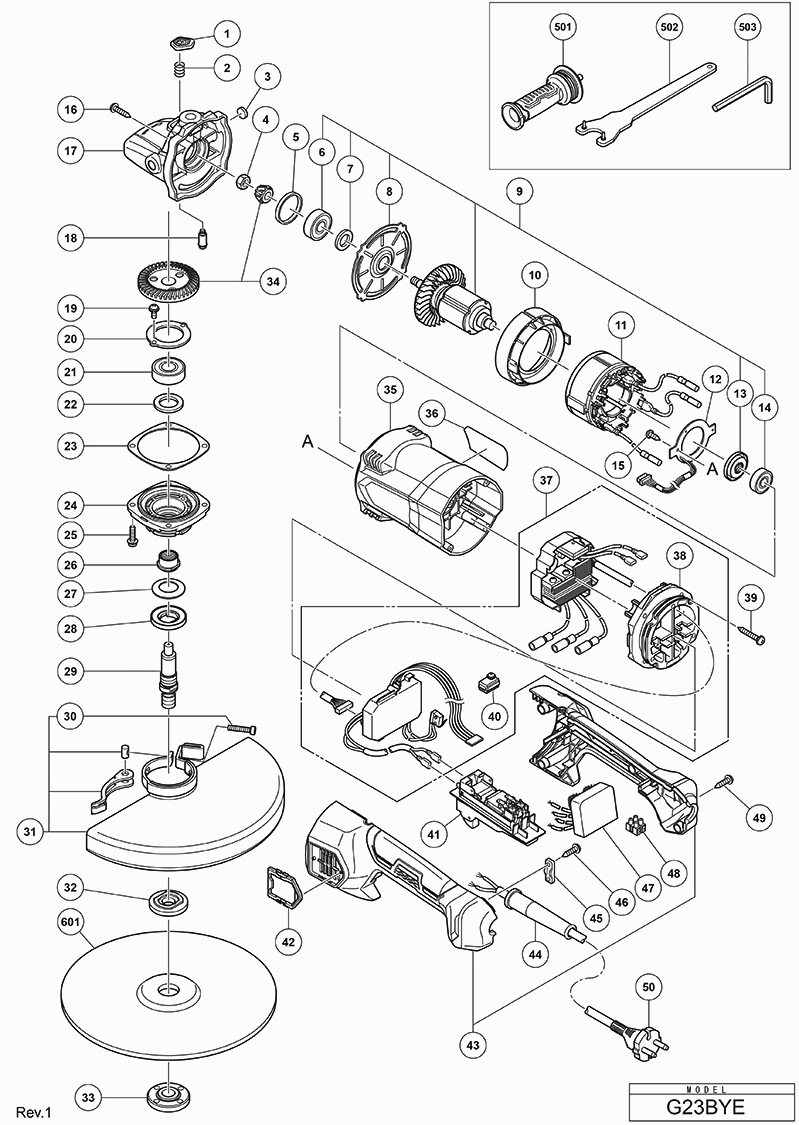

Disegni tecnici di Hikoki G23BYEWKZ
Elenco parti di Hikoki G23BYEWKZ
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Pulsante AGC 18 | ||||
| 1 | 337641 | 1.04 | 1.27 | |
| Molla | ||||
| 2 | 320219 | 1.35 | 1.65 | |
| Rondella in feltro | ||||
| 3 | 315049 | 1.20 | 1.46 | |
| Dado M8 Basso(10 Pezzi) | ||||
| 4 | 949568 | 1.50 | 1.83 | |
| ANELLO DI GOMMA NUOVO | ||||
| 5 | 373942 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 6 | 6201VV | 6.45 | 7.87 | |
| Guarnizione in feltro | ||||
| 7 | 373928 | 1.04 | 1.27 | |
| Supporto Del Cuscinetto | ||||
| 8 | 373927 | 1.80 | 2.20 | |
| ASSEMBLAGGIO DEL ROTORE (A) | ||||
| 9 | 361098 | 53.35 | 65.09 | |
| Guida ventilatore | ||||
| 10 | 373943 | 2.55 | 3.11 | |
| STATORE ASS'Y (A) 230 VOLT | ||||
| 11 | 341024E | 44.96 | 54.85 | |
| PCB DEL SENSORE (A) | ||||
| 12 | 374376 | 9.90 | 12.08 | |
| Sigillo antipolvere | ||||
| 13 | 373929 | 1.04 | 1.27 | |
| Cuscinetto a sfera 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 14 | 6000VV | 6.15 | 7.50 | |
| Vite a percussione D3x10 | ||||
| 15 | 306945 | 1.04 | 1.27 | |
| Vite di taglio (con flangia) D5x25 (nera) | ||||
| 16 | 305558 | 1.04 | 1.27 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 17 | 373935 | 18.84 | 22.98 | |
| Spinotto di bloccaggio | ||||
| 18 | 374367 | 1.05 | 1.28 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 19 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 20 | 373939 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6202vvcmps2s | ||||
| 21 | 6202VV | 7.05 | 8.60 | |
| Guarnizione in feltro | ||||
| 22 | 373938 | 1.04 | 1.27 | |
| PIASTRA DI TENUTA | ||||
| 23 | 374372 | 1.04 | 1.27 | |
| GLANDE DI IMBALLAGGIO | ||||
| 24 | 373937 | 6.30 | 7.69 | |
| Vite a brugola | ||||
| 25 | 998485 | 1.05 | 1.28 | |
| Manicotto/acciaio inossidabile/strumento elettrico | ||||
| 26 | 374604 | 1.80 | 2.20 | |
| MOLLA BELLEVILLE | ||||
| 27 | 374370 | 5.10 | 6.22 | |
| Corpo di supporto (C) | ||||
| 28 | 374369 | 1.50 | 1.83 | |
| BARRA TOMMY | ||||
| 29 | 374605 | 5.55 | 6.77 | |
| Vite M5x25 (vecchio 949662z, 10 Pezzi) | ||||
| 30 | 949662 | 2.10 | 2.56 | |
| PROTEZIONE RUOTA ASS'Y | ||||
| 31 | 374311 | 8.25 | 10.06 | |
| RONDELLA (E) | ||||
| 32 | 374314 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 373779 | |||
| Set di ingranaggi | ||||
| 34 | 373940 | 15.54 | 18.96 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 35 | 374312 | 9.00 | 10.98 | |
| MONTAGGIO DEL SUPPORTO | ||||
| 37 | 374962 | 150.98 | 184.19 | |
| SUPPORTO | ||||
| 38 | 374366 | 3.15 | 3.84 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 39 | 305490 | 1.04 | 1.27 | |
| Porta-led | ||||
| 40 | 373933 | 1.04 | 1.27 | |
| Interruttore | ||||
| 41 | 373932 | 12.30 | 15.01 | |
| Filtro | ||||
| 42 | 373936 | 1.50 | 1.83 | |
| SET DI MANIGLIE (C+D) | ||||
| 43 | 374313 | 10.65 | 12.99 | |
| Armatura del cavo D10.7 | ||||
| 44 | 940778 | 2.10 | 2.56 | |
| MORSETTO DEL CAVO | ||||
| 45 | 960266 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 984750 | |||
| PCB FILTRO (A) | ||||
| 47 | 374963 | 12.90 | 15.74 | |
| TERMINALE A PILASTRO | ||||
| 48 | 373930 | 6.75 | 8.24 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 49 | 305812 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 50 | 500438Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 336865 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 944458 | |||
