Qui troverai tutte le parti e i disegni disponibili di “Hikoki G13SQ2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

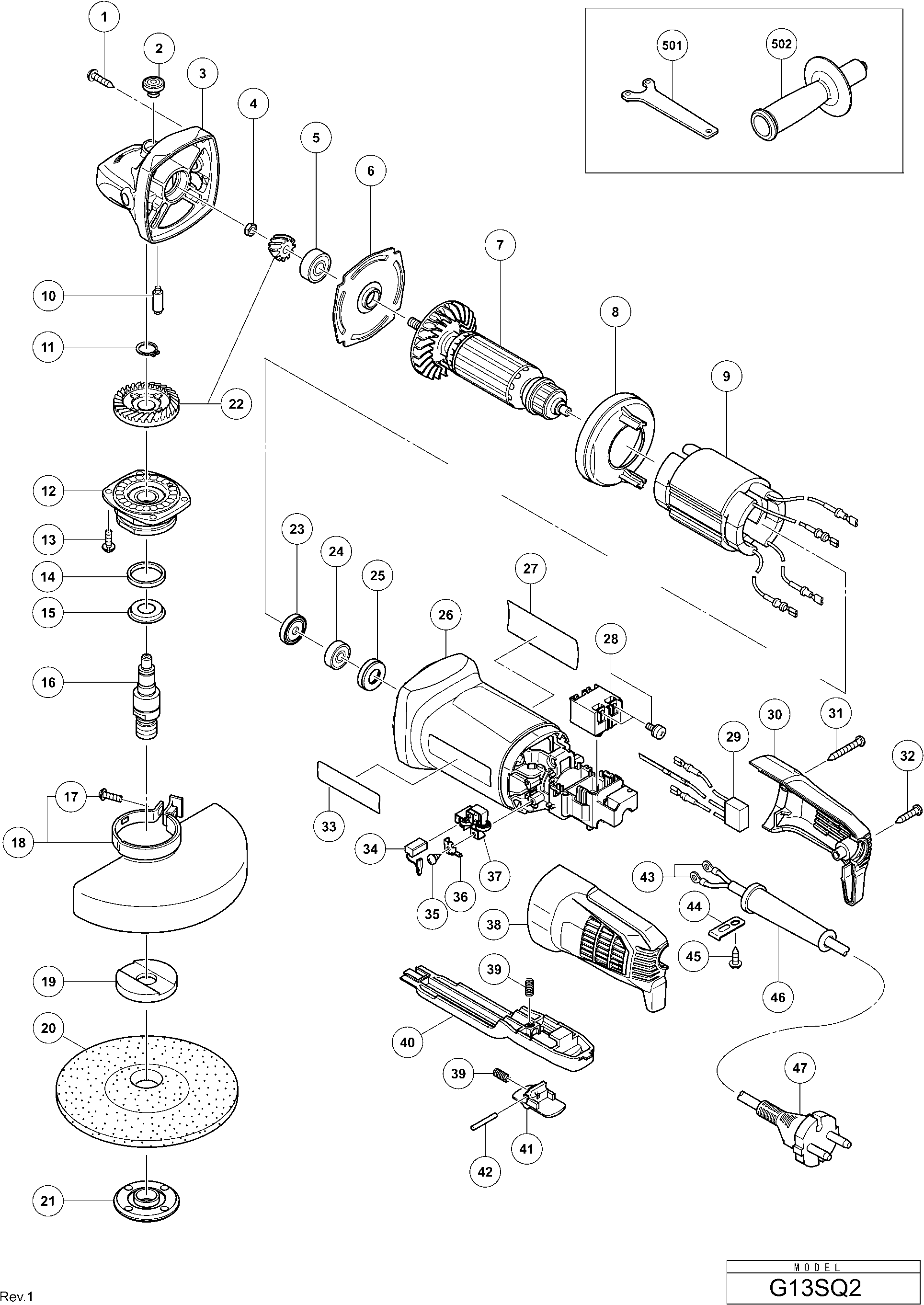

Disegni tecnici di Hikoki G13SQ2
Elenco parti di Hikoki G13SQ2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| CAPPUCCIO PROTETTIVO | ||||
| *18 | 338845 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *21 | 339579 | |||
| Clip del Cavo | ||||
| *44 | 338334 | 1.04 | 1.27 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| *47 | 500247Z | 6.18 | 7.54 | |
| INDOTTO 230 VOLT | ||||
| *7 | 361082F | 19.66 | 23.99 | |
| Armatura 240v | ||||
| *7 | 361082G | 19.39 | 23.65 | |
| INDOTTO 110 VOLT | ||||
| *7 | 361082B | 18.37 | 22.41 | |
| Campo | ||||
| *9 | 340997E | 16.23 | 19.79 | |
| STATORE 110-120 VOLT | ||||
| *9 | 340997B | 15.12 | 18.45 | |
| Vite Autofilettante (con flangia) D4x23 (nero) | ||||
| 1 | 328643 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 2 | 301944 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 3 | 338332 | |||
| Dado M6 | ||||
| 4 | 309191 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ss | ||||
| 5 | 338337 | 2.25 | 2.74 | |
| Supporto Del Cuscinetto | ||||
| 6 | 338850 | 1.04 | 1.27 | |
| INDOTTO 230 VOLT | ||||
| 7 | 361082F | 19.66 | 23.99 | |
| Armatura 240v | ||||
| 7 | 361082G | 19.39 | 23.65 | |
| INDOTTO 110 VOLT | ||||
| 7 | 361082B | 18.37 | 22.41 | |
| Guida per ventilatore | ||||
| 8 | 338853 | 1.04 | 1.27 | |
| Campo | ||||
| 9 | 340997E | 16.23 | 19.79 | |
| STATORE 110-120 VOLT | ||||
| 9 | 340997B | 15.12 | 18.45 | |
| Perno Di Blocco | ||||
| 10 | 301943 | 1.65 | 2.01 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 11 | 316487 | 1.65 | 2.01 | |
| Coperchio interno | ||||
| 12 | 338849 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 13 | 328628 | 1.05 | 1.28 | |
| GUARNIZIONE IN FELTRO | ||||
| 14 | 373384 | 1.04 | 1.27 | |
| Fringer | ||||
| 15 | 373383 | 1.04 | 1.27 | |
| MANDRINO | ||||
| 16 | 373292 | 3.90 | 4.76 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 17 | 308386 | 1.05 | 1.28 | |
| CAPPUCCIO PROTETTIVO | ||||
| 18 | 338845 | 2.55 | 3.11 | |
| CUFFIA DI PROTEZIONE (VECCHIO 338845) | ||||
| 18A | 382258 | 2.94 | 3.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 19 | 937817Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 19A | 376067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 316822 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21 | 937909Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 21A | 373779 | |||
| Set di ingranaggio e pignone | ||||
| 22 | 339265 | 7.26 | 8.86 | |
| Sigillo antipolvere | ||||
| 23 | 321722 | 1.35 | 1.65 | |
| Cuscinetto a sfere 626zz | ||||
| 24 | 339145 | 1.50 | 1.83 | |
| Anello di gomma (1) | ||||
| 25 | 309929 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| 26 | 373167 | 4.80 | 5.86 | |
| Interruttore | ||||
| 28 | 339149 | 2.70 | 3.29 | |
| Rumoroso con banda suppressor di rumore | ||||
| 29 | 373291 | 3.60 | 4.39 | |
| COPERCHIO DI CODA (B) | ||||
| 30 | 373169 | 1.20 | 1.46 | |
| Vite autofilettante (con flangia) D4x30 (nero) | ||||
| 31 | 305490 | 1.04 | 1.27 | |
| Vite per foratura D4x20 con flangia (nero) | ||||
| 32 | 301653 | 1.04 | 1.27 | |
| Spazzola di carbone (1 paio) | ||||
| 34 | 999067 | 2.85 | 3.48 | |
| Vite a sfiorare D3x8 | ||||
| 35 | 328210 | 1.20 | 1.46 | |
| Terminale | ||||
| 36 | 339185 | 1.04 | 1.27 | |
| Portaspazzole di Carbone | ||||
| 37 | 333844 | 2.10 | 2.56 | |
| COPERCHIO DI CODA (A) | ||||
| 38 | 373168 | 1.20 | 1.46 | |
| Molla, acciaio non arrugginito | ||||
| 39 | 373175 | 1.04 | 1.27 | |
| Leva di commutazione | ||||
| 40 | 373170 | 1.05 | 1.28 | |
| LEVA DI BLOCCO | ||||
| 41 | 373171 | 1.04 | 1.27 | |
| SPILLO D'AGO | ||||
| 42 | 373173 | 1.04 | 1.27 | |
| Morsetto di Connessione | ||||
| 43 | 980063 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| 44 | 338334 | 1.04 | 1.27 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 45 | 305720 | 1.05 | 1.28 | |
| Boccola del cavo D10.1 | ||||
| 46 | 938051 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 46A | 380090 | 1.04 | 1.27 | |
| Cavo 10.7 (UTILIZZARE 714500=2X1 5M) | ||||
| 47 | 500247Z | 6.18 | 7.54 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 48 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 49 | 316490 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201vvcmps2s | ||||
| 50 | 6201VV | 6.45 | 7.87 | |
| Imballaggio Di Feltro | ||||
| 51 | 301946 | 1.04 | 1.27 | |
| PREMISTOPPA NUOVO | ||||
| 52 | 380072 | 3.48 | 4.25 | |
| ALBERO | ||||
| 53 | 379927 | 2.46 | 3.00 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Maniglia laterale G13sr3 | ||||
| 502 | 318312 | 7.50 | 9.15 | |
| CLIP DELLA PROTEZIONE DI TAGLIO | ||||
| 503 | 381203 | 2.22 | 2.71 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 314062 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 314063 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314064 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314065 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314068 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314069 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314070 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314071 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314072 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 937826Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 937825Z | |||
