Qui troverai tutte le parti e i disegni disponibili di “Hikoki G13SN2Y3Z”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

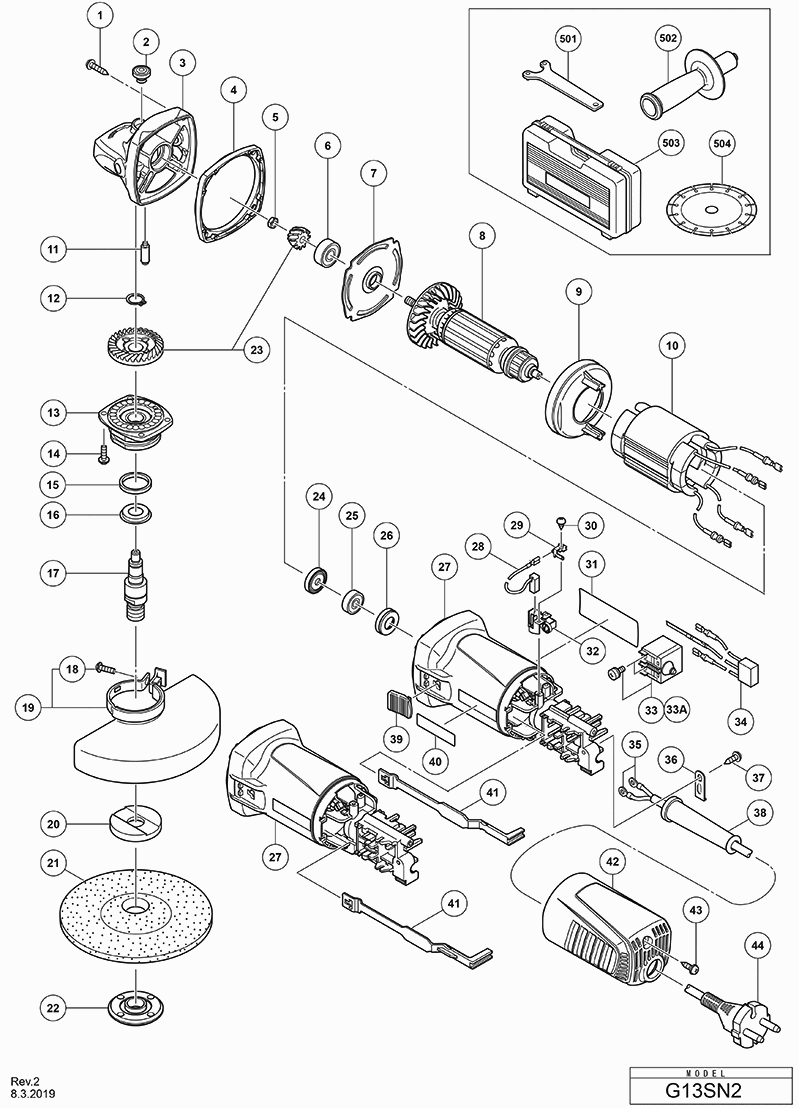

Disegni tecnici di Hikoki G13SN2Y3Z
Elenco parti di Hikoki G13SN2Y3Z
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| VITE DELLA MACCHINA D4X28 | ||||
| 1 | 373174 | 1.04 | 1.27 | |
| Pulsante Spinta | ||||
| 2 | 301944 | 1.04 | 1.27 | |
| Coperchio dell'ingranaggio Ass'y incl.3,17 | ||||
| 3 | 338332 | 7.50 | 9.15 | |
| PORTANTE | ||||
| 4 | 373172 | 1.04 | 1.27 | |
| Dado M6 | ||||
| 5 | 309191 | 1.04 | 1.27 | |
| Cuscinetto a sfere 608ss | ||||
| 6 | 338337 | 2.25 | 2.74 | |
| Supporto Del Cuscinetto | ||||
| 7 | 338850 | 1.04 | 1.27 | |
| INDOTTO 230 VOLT | ||||
| 8 | 361082F | 19.66 | 23.99 | |
| Armatura 240v | ||||
| 8 | 361082G | 19.39 | 23.65 | |
| Guida per ventilatore | ||||
| 9 | 338853 | 1.04 | 1.27 | |
| Campo | ||||
| 10 | 340997E | 16.23 | 19.79 | |
| Statore 220v-230v | ||||
| 10 | 340997D | 15.81 | 19.29 | |
| Perno Di Blocco | ||||
| 11 | 301943 | 1.65 | 2.01 | |
| Anello di Ritenzione per Albero D11 Fino a 9.2012 | ||||
| 12 | 316487 | 1.65 | 2.01 | |
| Coperchio interno | ||||
| 13 | 338849 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 14 | 328628 | 1.05 | 1.28 | |
| GUARNIZIONE IN FELTRO | ||||
| 15 | 373384 | 1.04 | 1.27 | |
| Fringer | ||||
| 16 | 373383 | 1.04 | 1.27 | |
| MANDRINO | ||||
| 17 | 373292 | 3.90 | 4.76 | |
| Vite da macchina (con rondella) M5x16 (nera) | ||||
| 18 | 308386 | 1.05 | 1.28 | |
| CAPPUCCIO PROTETTIVO | ||||
| 19 | 338845 | 2.55 | 3.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 20 | 937817Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 22 | 339579 | |||
| Set di ingranaggio e pignone | ||||
| 23 | 339265 | 7.26 | 8.86 | |
| Sigillo antipolvere | ||||
| 24 | 321722 | 1.35 | 1.65 | |
| Cuscinetto a sfere 626zz | ||||
| 25 | 339145 | 1.50 | 1.83 | |
| Anello di gomma (1) | ||||
| 26 | 309929 | 1.04 | 1.27 | |
| CUSTODIA | ||||
| 27 | 339140 | 3.90 | 4.76 | |
| CUSTODIA | ||||
| 27 | 370018 | 3.90 | 4.76 | |
| Spazzola di carbone (1 paio) | ||||
| 28 | 999067 | 2.85 | 3.48 | |
| Terminale | ||||
| 29 | 339185 | 1.04 | 1.27 | |
| Vite a sfiorare D3x8 | ||||
| 30 | 328210 | 1.20 | 1.46 | |
| Portaspazzole di Carbone | ||||
| 32 | 333844 | 2.10 | 2.56 | |
| Interruttore | ||||
| 33 | 339149 | 2.70 | 3.29 | |
| Interruttore a pulsante 100-127 Volt (Vecchio 3732 | ||||
| 33A | 374279 | 12.00 | 14.64 | |
| Rumoroso con banda suppressor di rumore | ||||
| 34 | 373290 | 3.60 | 4.39 | |
| Morsetto di Connessione | ||||
| 35 | 980063 | 1.04 | 1.27 | |
| Clip del Cavo | ||||
| 36 | 338334 | 1.04 | 1.27 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 37 | 305720 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 38 | 380090 | 1.04 | 1.27 | |
| Cursore dell'interruttore | ||||
| 39 | 338854 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| 41 | 338855 | 1.04 | 1.27 | |
| Tirante DF 700 | ||||
| 41 | 370023 | 1.04 | 1.27 | |
| Copertura di Coda | ||||
| 42 | 370019 | 1.50 | 1.83 | |
| Copertura di Coda | ||||
| 42 | 339141 | 1.20 | 1.46 | |
| Vite Autofilettante (con flangia) D4x16 (nero) | ||||
| 43 | 305812 | 1.04 | 1.27 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 44 | 500461Z | 17.88 | 21.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Maniglia laterale G13sr3 | ||||
| 502 | 318312 | 7.50 | 9.15 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 503 | 339263 | |||
