Qui troverai tutte le parti e i disegni disponibili di “Hikoki G13SD”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

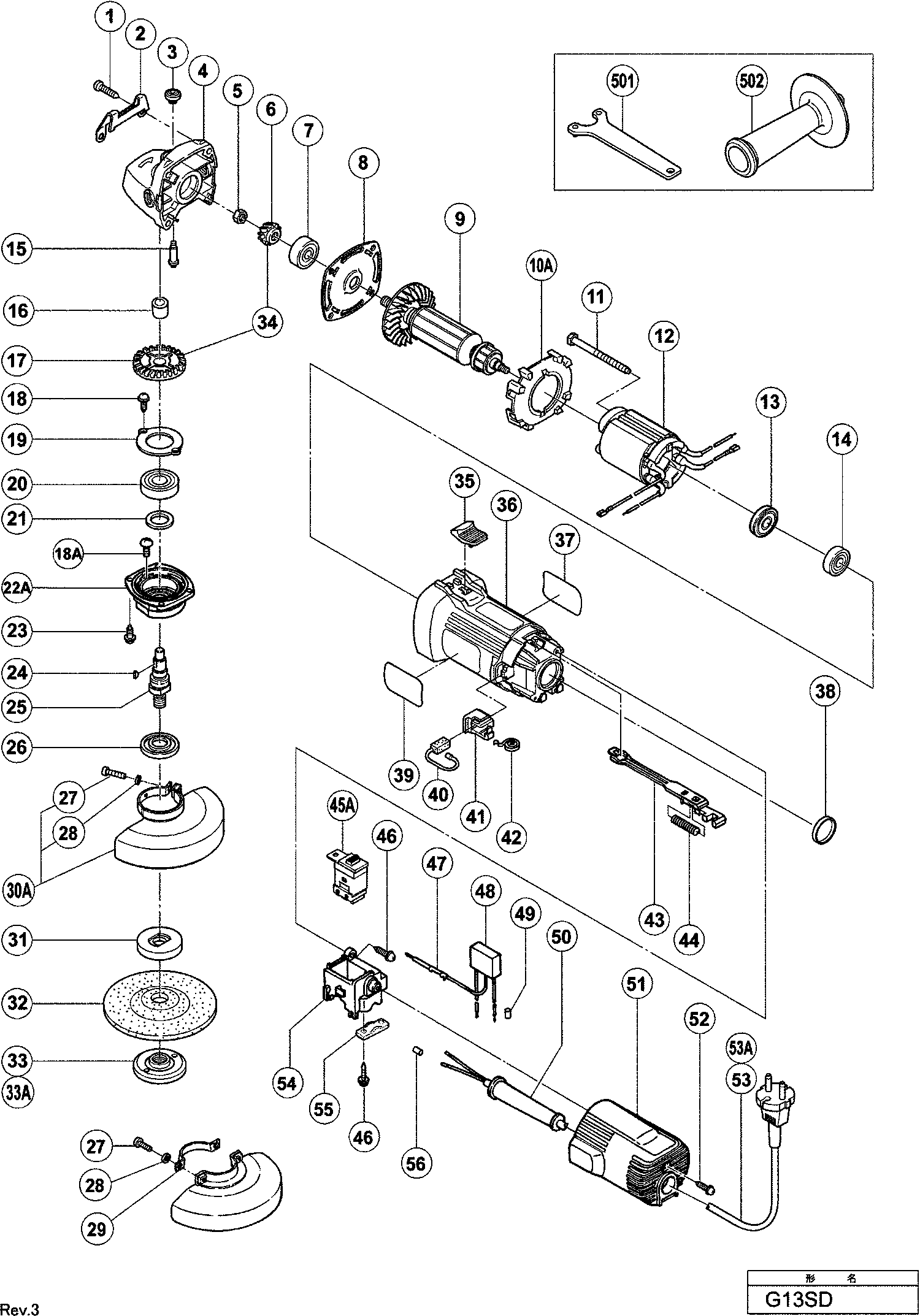

Disegni tecnici di Hikoki G13SD
Elenco parti di Hikoki G13SD
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Statore (a) 240v | ||||
| *12 | 340441F | 14.25 | 17.38 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *12 | 340441E | 14.03 | 17.11 | |
| Protezione Ruota Ass'y Includ.27,28 | ||||
| *30A | 320192 | 14.16 | 17.28 | |
| Non più disponibile, nessuna sostituzione | ||||
| *53 | 500435Z | |||
| STATORE 230V | ||||
| *9 | 360497E | 56.24 | 68.61 | |
| STATORE 230V | ||||
| *9 | 360497F | 56.24 | 68.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 1 | 937807 | |||
| Piastra di protezione | ||||
| 2 | 317807 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 3 | 301944 | 1.04 | 1.27 | |
| Custodia del ingranaggio | ||||
| 4 | 316484 | 18.98 | 23.15 | |
| Dado Speciale M7 | ||||
| 5 | 301941 | 1.04 | 1.27 | |
| Pignone G13sd/g13v/g13yd | ||||
| 6 | 316437 | 22.28 | 27.18 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 6A | 378113 | |||
| Cuscinetti a Sfere 628vvc2ps2-l | ||||
| 7 | 628VVC | 11.85 | 14.46 | |
| Supporto Del Cuscinetto | ||||
| 8 | 316480 | 3.30 | 4.03 | |
| STATORE 230V | ||||
| 9 | 360497F | 56.24 | 68.61 | |
| STATORE 230V | ||||
| 9 | 360497E | 56.24 | 68.61 | |
| Guida per ventilatore | ||||
| 10A | 319898 | 1.05 | 1.28 | |
| Vite a testa esagonale D4x70 | ||||
| 11 | 982021 | 1.04 | 1.27 | |
| Statore (a) 240v | ||||
| 12 | 340441F | 14.25 | 17.38 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 12 | 340441E | 14.03 | 17.11 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 13 | 315877 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 14 | 608VVM | 5.70 | 6.95 | |
| Perno Di Blocco | ||||
| 15 | 301943 | 1.65 | 2.01 | |
| Cuscinetto a rullini Hk0709 | ||||
| 16 | 673422 | 6.15 | 7.50 | |
| Ingranaggio G13sd/g13v/g13yd | ||||
| 17 | 316438 | 17.88 | 21.81 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 17A | 378114 | |||
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 18 | 997263 | 1.05 | 1.28 | |
| Vite M4x8 | ||||
| 18A | 323556 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 19 | 316490 | 1.65 | 2.01 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 20 | 6201DD | 6.30 | 7.69 | |
| Imballaggio Di Feltro | ||||
| 21 | 301946 | 1.04 | 1.27 | |
| Ghiandola di imballaggio | ||||
| 22A | 333838 | 3.00 | 3.66 | |
| Vite di blocco (con rondella sp.) M4x12 | ||||
| 23 | 307127 | 1.05 | 1.28 | |
| Chiavetta a luna G12s2/g13sd | ||||
| 24 | 302047 | 1.05 | 1.28 | |
| BARRA TOMMY | ||||
| 25 | 317804 | 9.30 | 11.35 | |
| Anello Scaglioso | ||||
| 26 | 301945 | 1.05 | 1.28 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 27 | 949241 | 1.35 | 1.65 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 27S | 949241 | 1.35 | 1.65 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 28 | 949454 | 1.04 | 1.27 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 28S | 949454 | 1.04 | 1.27 | |
| Staffa di blocco per protezione | ||||
| 29 | 938302Z | 1.35 | 1.65 | |
| Protezione Ruota Ass'y Includ.27,28 | ||||
| 30A | 320192 | 14.16 | 17.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 937817Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 316822 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 994324 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33A | 337329 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33B | 339579 | |||
| Set di ingranaggi | ||||
| 34 | 316436 | 36.16 | 44.12 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34A | 378112 | |||
| Cursore dell'interruttore | ||||
| 35 | 314428 | 1.04 | 1.27 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 36 | 317802 | 12.00 | 14.64 | |
| Anello di gomma (1) | ||||
| 38 | 995662 | 1.04 | 1.27 | |
| Spazzole di Carbonio (2 Pezzi) | ||||
| 40 | 999088 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 41 | 317810 | 4.80 | 5.86 | |
| Molla | ||||
| 42 | 308536 | 1.65 | 2.01 | |
| Tirante DF 700 | ||||
| 43 | 317806 | 1.05 | 1.28 | |
| Molla | ||||
| 44 | 314429 | 1.04 | 1.27 | |
| SLIDE SWITCH (2P PILLAR TYPE) (OLD 980778) | ||||
| 45A | 321208 | 12.87 | 15.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 46 | 984750 | |||
| Vite per foratura D4x20 con flangia (nero) | ||||
| 46A | 301653 | 1.04 | 1.27 | |
| Morsetto di terra per TPE | ||||
| 47 | 314854 | 1.50 | 1.83 | |
| Condensatore (vecchio 930030/991313) | ||||
| 48 | 994273 | 4.29 | 5.23 | |
| Manicotto filettato per cavo | ||||
| 49 | 981373 | 1.05 | 1.28 | |
| Protezione cavo D8.8 | ||||
| 50 | 380090 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 50 | 938051 | 1.04 | 1.27 | |
| Coperchio posteriore G12sg | ||||
| 51 | 317808 | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 307811 | |||
| Cavo 2,5m 2 X 1.0 Senza Spina | ||||
| 53 | 500237Z | 11.40 | 13.91 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 53 | 500447Z | 6.60 | 8.05 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 53A | 500247Z | 6.18 | 7.54 | |
| Portainterruttore Ass'y (Vecchio 317811) | ||||
| 54 | 376969 | 1.05 | 1.28 | |
| Portainterruttore Ass'y (Vecchio 317811) | ||||
| 54A | 376969 | 1.05 | 1.28 | |
| Strip di serraggio (vecchio 994566) | ||||
| 55 | 937631 | 1.04 | 1.27 | |
| Manicotto filettato per cavo | ||||
| 56 | 981373 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 302142 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502A | 994322 | |||
| Giunto della Maniglia | ||||
| 602 | 994309 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 603A | 325515 | |||
