Qui troverai tutte le parti e i disegni disponibili di “Hikoki G13SC2”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

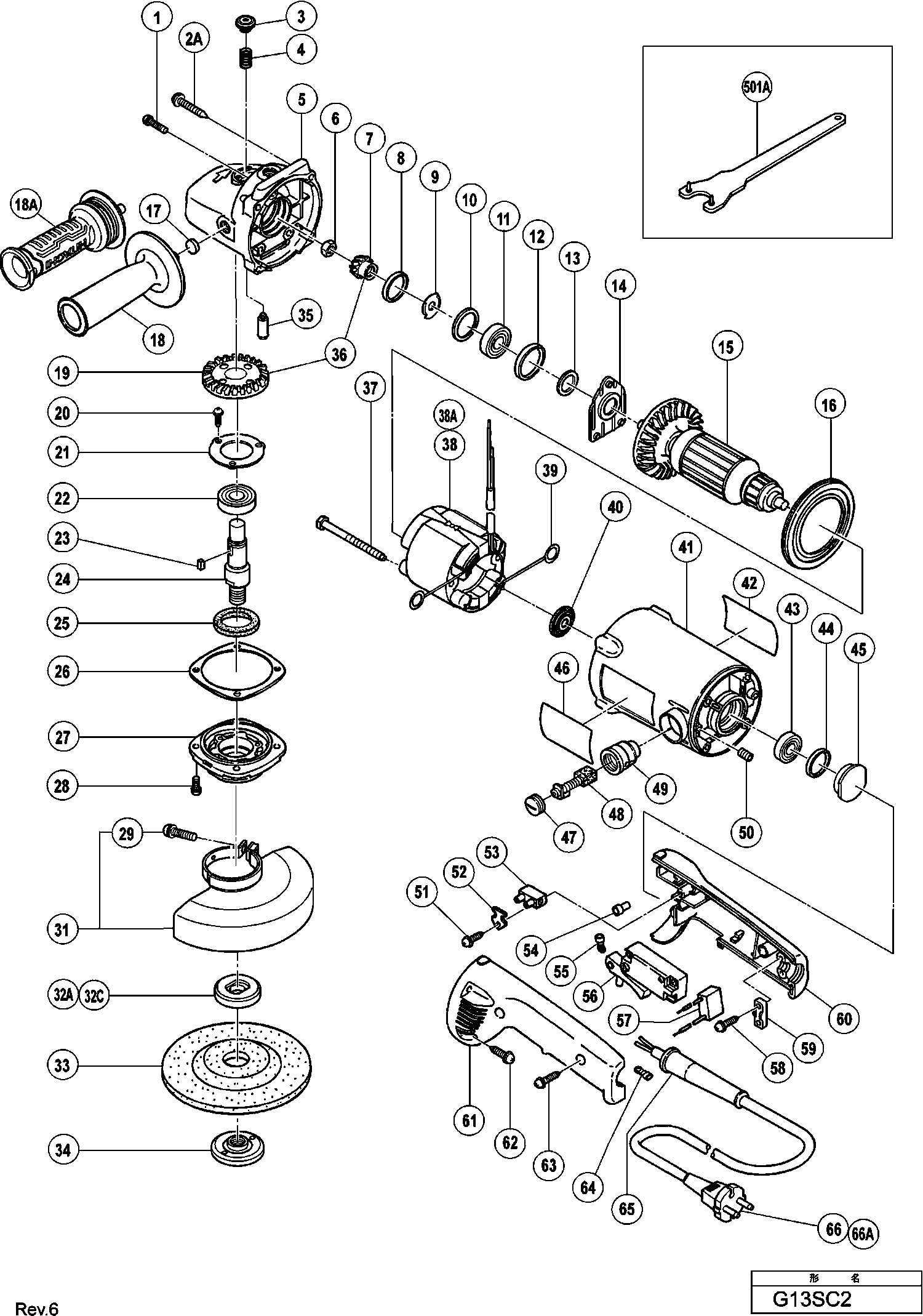

Disegni tecnici di Hikoki G13SC2
Elenco parti di Hikoki G13SC2
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Armatura 240v | ||||
| *15 | 360433F | 99.41 | 121.28 | |
| Indotto 220-230 Volt | ||||
| *15 | 360433E | 86.55 | 105.59 | |
| BARRA TOMMY | ||||
| *24 | 315088 | 13.93 | 16.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| *34 | 994155 | |||
| Assieme stator 240v Includ.103 | ||||
| *38 | 340383F | 34.10 | 41.60 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| *38 | 340383E | 22.28 | 27.18 | |
| VELD 110-115 VOLT | ||||
| *38 | 340383C | 21.28 | 25.96 | |
| Interruttore | ||||
| *56 | 313278 | 22.55 | 27.51 | |
| Boccola del cavo D10.1 | ||||
| *65 | 938051 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| *66 | 500423Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| *66A | 323974 | |||
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 1 | 303255 | 1.04 | 1.27 | |
| Vite a lamiera (con flangia) D5x30 (nera) | ||||
| 2A | 333713 | 1.80 | 2.20 | |
| Bottone Di Spinta | ||||
| 3 | 306888 | 1.04 | 1.27 | |
| Molla | ||||
| 4 | 306889 | 1.04 | 1.27 | |
| Copertura dell'ingranaggio | ||||
| 5 | 315048 | 36.44 | 44.45 | |
| Dado M8 Basso(10 Pezzi) | ||||
| 6 | 949568 | 1.50 | 1.83 | |
| INGRANAGGIO | ||||
| 7 | 315084 | 11.93 | 14.55 | |
| Rondella di tenuta | ||||
| 8 | 315055 | 1.05 | 1.28 | |
| Rondella (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 9 | 315056 | 1.35 | 1.65 | |
| Rondella | ||||
| 10 | 315054 | 1.20 | 1.46 | |
| Cuscinetto a sfere 6200 Dd | ||||
| 11 | 6200DD | 6.00 | 7.32 | |
| Anello di gomma (1) | ||||
| 12 | 315053 | 1.05 | 1.28 | |
| Imballaggio Di Feltro | ||||
| 13 | 315052 | 1.20 | 1.46 | |
| Copertura del cuscinetto (b) | ||||
| 14 | 315051 | 2.40 | 2.93 | |
| Armatura 240v | ||||
| 15 | 360433F | 99.41 | 121.28 | |
| Indotto 220-230 Volt | ||||
| 15 | 360433E | 86.55 | 105.59 | |
| Guida per ventilatore | ||||
| 16 | 315046 | 1.20 | 1.46 | |
| Rondella in feltro | ||||
| 17 | 315049 | 1.20 | 1.46 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 18 | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18A | 336865 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 18B | 381403 | |||
| INGRANAGGIO | ||||
| 19 | 315085 | 31.89 | 38.90 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 20 | 987201 | 1.05 | 1.28 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 21 | 937077 | 2.78 | 3.39 | |
| Cuscinetto a sfere 6202dducmps2s (vecchio 956937) | ||||
| 22 | 6202DD | 6.75 | 8.24 | |
| Cuneo 3x3x10 | ||||
| 23 | 940533 | 1.20 | 1.46 | |
| BARRA TOMMY | ||||
| 24 | 315088 | 13.93 | 16.99 | |
| Imballaggio Di Feltro | ||||
| 25 | 315062 | 1.20 | 1.46 | |
| Guarnizione | ||||
| 26 | 315060 | 1.20 | 1.46 | |
| COPERTURA DEL CASETTO DI INGRANAGGI | ||||
| 27 | 315061 | 9.44 | 11.51 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 28 | 315636 | |||
| Vite a macchina M5x20 (nero) | ||||
| 29 | 995096 | 1.05 | 1.28 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 29A | 949757 | 3.00 | 3.66 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 320213 | |||
| Protezione ruota Ass'y (vecchio 320213) | ||||
| 31A | 370411 | 9.00 | 10.98 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32A | 376202 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 32B | 376202 | |||
| Rondella per ruota (c) per padella (120v) | ||||
| 32C | 334456 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32D | 370448 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 32E | 380066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 316822 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34 | 994155 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34A | 373779 | |||
| Perno Di Blocco | ||||
| 35 | 315050 | 2.40 | 2.93 | |
| Set di ingranaggi | ||||
| 36 | 315083 | 41.00 | 50.02 | |
| Vite di taglio D5x60 | ||||
| 37 | 961501 | 1.04 | 1.27 | |
| Assieme stator 240v Includ.103 | ||||
| 38 | 340383F | 34.10 | 41.60 | |
| Stator 220v-230v H-90sa Includ.103 Per Nzl,saf | ||||
| 38 | 340383E | 22.28 | 27.18 | |
| VELD 110-115 VOLT | ||||
| 38 | 340383C | 21.28 | 25.96 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 38A | 340383J | |||
| Punto di contatto Portaspazzola | ||||
| 39 | 930703 | 2.40 | 2.93 | |
| Sigillo anti polvere per G13sc2 | ||||
| 40 | 315047 | 2.55 | 3.11 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 41 | 315090 | 36.44 | 44.45 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 43 | 608VVM | 5.70 | 6.95 | |
| Dado di bloccaggio | ||||
| 44 | 315637 | 1.65 | 2.01 | |
| CUSCINETTO | ||||
| 45 | 315069 | 4.96 | 6.05 | |
| Cappuccio della spazzola | ||||
| 47 | 945161 | 1.20 | 1.46 | |
| Spazzola di carbone (1 paio) | ||||
| 48 | 999043 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 49 | 958900 | 6.45 | 7.87 | |
| Vite di regolazione esagonale M5x8 | ||||
| 50 | 938477 | 1.05 | 1.28 | |
| Vite esagonale interna M4x6 | ||||
| 50 | 985114 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D4x12 Fino a 1.2001 | ||||
| 51 | 305720 | 1.05 | 1.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 315086 | |||
| Morsetto | ||||
| 53 | 938307 | 2.13 | 2.59 | |
| Giunzione di saldatura 50091 (10 pezzi) | ||||
| 54 | 959140 | 3.30 | 4.03 | |
| Terminale Div.tipi | ||||
| 55 | 311741 | 1.04 | 1.27 | |
| Interruttore | ||||
| 56 | 313278 | 22.55 | 27.51 | |
| Interruttore | ||||
| 56 | 315101 | 20.49 | 24.99 | |
| Interruttore (Tipo a Vite 1p) Senza Blocco | ||||
| 56 | 320098 | 20.08 | 24.49 | |
| Condensatore (vecchio 987178) | ||||
| 57 | 930039 | 1.95 | 2.38 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 59 | 937631 | 1.04 | 1.27 | |
| Maniglia (a) G18u/g23u e altri | ||||
| 60 | 315063 | 8.70 | 10.61 | |
| Manico (b) | ||||
| 61 | 315064 | 7.45 | 9.09 | |
| Vite a tagliente (con flangia) D5x20 (nero) | ||||
| 62 | 302089 | 1.05 | 1.28 | |
| Vite a tagliente (con flangia) D4x20 (nero) | ||||
| 63 | 302086 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 64 | 980063 | 1.04 | 1.27 | |
| Boccola del cavo D10.1 | ||||
| 65 | 938051 | 1.04 | 1.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 66 | 500423Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 66A | 323974 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501A | 325491 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 501B | 376127 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 994325 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 994326 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 994327 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 994328 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 994329 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 307007 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 310392 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 937907Z | |||
| Giunto della Maniglia | ||||
| 610 | 994309 | 14.03 | 17.11 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 310337 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 332790 | |||
