Qui troverai tutte le parti e i disegni disponibili di “Hikoki G13SB3”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

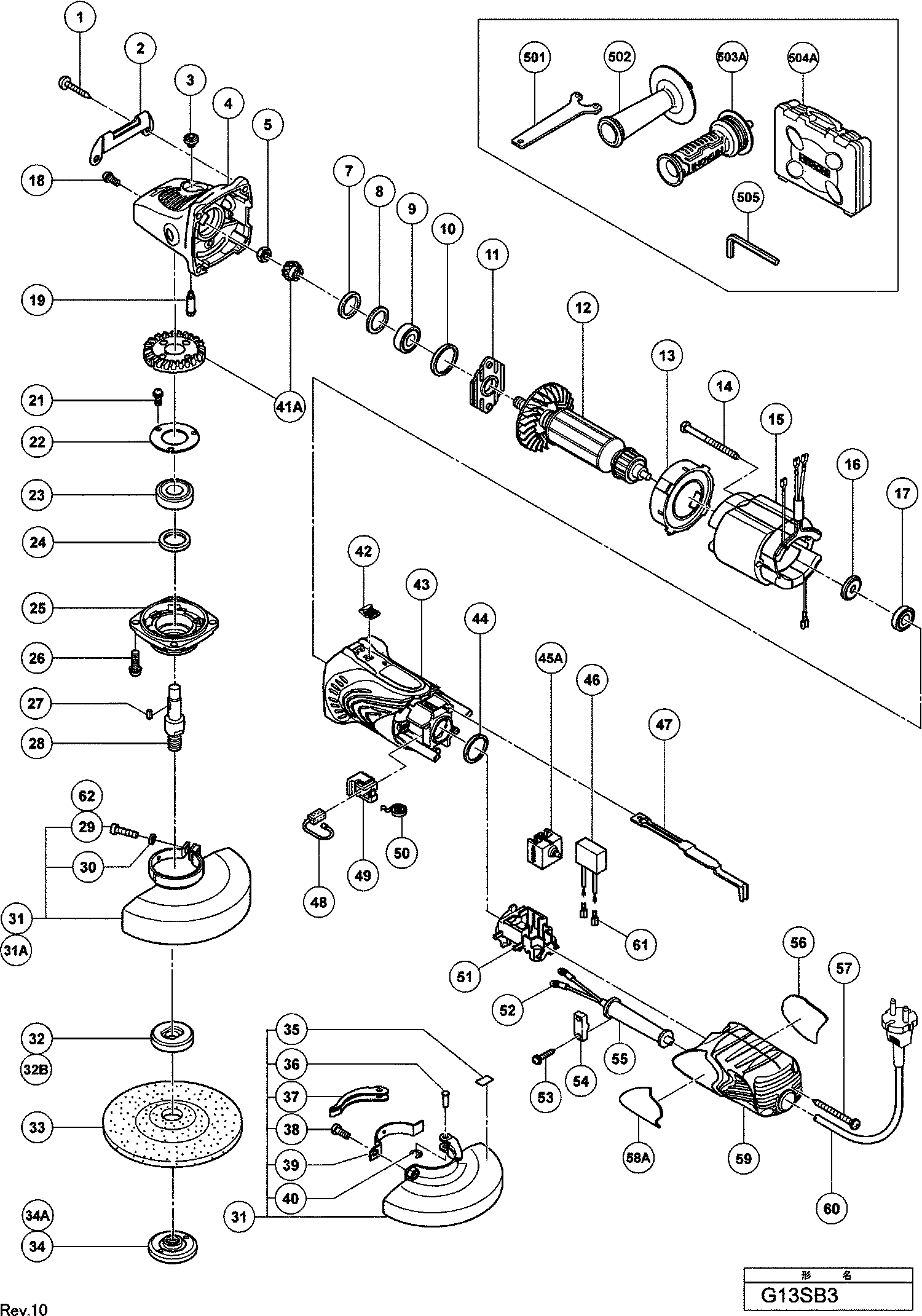

Disegni tecnici di Hikoki G13SB3
Elenco parti di Hikoki G13SB3
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Vite da interno D5x25 (nera) | ||||
| 1 | 320523 | 1.35 | 1.65 | |
| Piastra di protezione | ||||
| 2 | 325053 | 1.05 | 1.28 | |
| Pulsante Spinta | ||||
| 3 | 301944 | 1.04 | 1.27 | |
| Copertura dell'ingranaggio | ||||
| 4 | 321737 | 36.44 | 44.45 | |
| Dado M8 (10 Pezzi) | ||||
| 5 | 949558 | 1.05 | 1.28 | |
| Anello di tenuta (a) | ||||
| 7 | 308543 | 1.04 | 1.27 | |
| Rondella (c) | ||||
| 8 | 980866 | 1.04 | 1.27 | |
| Cuscinetto a sfere 629t12ddc3ps2-l | ||||
| 9 | 629T12 | 9.83 | 11.99 | |
| Anello di gomma (vecchio 994299) | ||||
| 10 | 957754 | 1.20 | 1.46 | |
| Copertura del cuscinetto (b) | ||||
| 11 | 321734 | 1.35 | 1.65 | |
| INDOTTO 230-240 VOLT | ||||
| 12 | 360734E | 41.39 | 50.49 | |
| Guida per ventilatore | ||||
| 13 | 321732 | 1.35 | 1.65 | |
| Vite a testa esagonale D4x70 | ||||
| 14 | 982021 | 1.04 | 1.27 | |
| Statore 230v | ||||
| 15 | 340645E | 28.19 | 34.39 | |
| Statore 230v | ||||
| 15 | 340932E | 26.40 | 32.21 | |
| Guarnizione Antipolvere G18u/ua/ub e altri | ||||
| 16 | 315877 | 1.05 | 1.28 | |
| Cuscinetto a sfere 608vvmc2eps2l | ||||
| 17 | 608VVM | 5.70 | 6.95 | |
| VITE DI BLOCCO GUARNIZIONE M4X10 | ||||
| 18 | 303255 | 1.04 | 1.27 | |
| Perno Di Blocco | ||||
| 19 | 301943 | 1.65 | 2.01 | |
| Vite di bloccaggio M4x8 | ||||
| 21 | 991207 | 1.04 | 1.27 | |
| Piastra di copertura del cuscinetto (a) | ||||
| 22 | 936680 | 1.04 | 1.27 | |
| Cuscinetto a sfere 6201dducmav2s | ||||
| 23 | 6201DD | 6.30 | 7.69 | |
| Imballaggio Di Feltro | ||||
| 24 | 308546 | 1.04 | 1.27 | |
| Coperchio interno | ||||
| 25 | 308545 | 7.35 | 8.97 | |
| Vite di bloccaggio (con rondella sp.) M5x16 | ||||
| 26 | 307046 | 1.04 | 1.27 | |
| Chiavetta 3x3x8 | ||||
| 27 | 944109 | 1.70 | 2.07 | |
| BARRA TOMMY | ||||
| 28 | 994301 | 14.25 | 17.38 | |
| Mandrino (b) | ||||
| 28 | 994302 | 13.89 | 16.94 | |
| Vite a Macchina M5X20 (10 Pezzi) | ||||
| 29 | 949241 | 1.35 | 1.65 | |
| Bullone a brugola Hd. (con rondelle) M5x20 | ||||
| 29A | 316107 | 1.80 | 2.20 | |
| Rondella di molla M5 (10 pezzi) | ||||
| 30 | 949454 | 1.04 | 1.27 | |
| Copriruota Completo 125mm Includ.611-616 | ||||
| 31 | 311742 | 20.76 | 25.33 | |
| Protezione Ruota Ass'y Includ.27,28 | ||||
| 31 | 320192 | 14.16 | 17.28 | |
| Protettore della ruota compreso 49-55 | ||||
| 31A | 333537 | 14.40 | 17.57 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 32 | 937817Z | |||
| Rondella per ruota (c) per padella (120v) | ||||
| 32B | 334456 | 2.10 | 2.56 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 33 | 316822 | |||
| FLANGIA ESTERNA | ||||
| 34 | 937923P | 5.40 | 6.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 34A | 337329 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 34B | 339579 | |||
| Etichetta | ||||
| 35 | 311492 | 1.20 | 1.46 | |
| Chiodo Fisso Fino 11.2014 | ||||
| 36 | 311744 | 1.20 | 1.46 | |
| Leva | ||||
| 37 | 311743 | 5.75 | 7.02 | |
| Vite Macchina M5x25 (nero) | ||||
| 38 | 880734 | 1.04 | 1.27 | |
| Staffa per coperchio protettivo | ||||
| 39 | 311491 | 4.65 | 5.67 | |
| ANELLO FERMATORE | ||||
| 40 | 874759 | 1.04 | 1.27 | |
| Set di ingranaggi | ||||
| 41A | 329054 | 16.36 | 19.96 | |
| Cursore dell'interruttore | ||||
| 42 | 314428 | 1.04 | 1.27 | |
| ALLOGGIAMENTO | ||||
| 43 | 325050 | 16.50 | 20.13 | |
| Anello di gomma (1) | ||||
| 44 | 321733 | 1.35 | 1.65 | |
| Non più disponibile, nessuna sostituzione | ||||
| 45A | 319319 | |||
| Condensatore (vecchio 930030/991313) | ||||
| 46 | 994273 | 4.29 | 5.23 | |
| Condensatore (vecchio 987178) | ||||
| 46 | 930039 | 1.95 | 2.38 | |
| Tirante DF 700 | ||||
| 47 | 370014 | 1.35 | 1.65 | |
| Tirante DF 700 | ||||
| 47 | 325051 | 1.05 | 1.28 | |
| Spazzole di Carbonio (2 Pezzi) | ||||
| 48 | 999088 | 4.50 | 5.49 | |
| Portaspazzole di Carbone | ||||
| 49 | 317810 | 4.80 | 5.86 | |
| Molla | ||||
| 50 | 308536 | 1.65 | 2.01 | |
| Porta Interruttore | ||||
| 51 | 370012 | 1.35 | 1.65 | |
| Porta Interruttore | ||||
| 51 | 325054 | 1.05 | 1.28 | |
| Morsetto di Connessione | ||||
| 52 | 980063 | 1.04 | 1.27 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 53 | 984750 | |||
| Strip di serraggio (vecchio 994566) | ||||
| 54 | 937631 | 1.04 | 1.27 | |
| Protezione cavo D8.8 | ||||
| 55 | 380090 | 1.04 | 1.27 | |
| Vite filettante (con flangia) D4x45 (nero) | ||||
| 57 | 301815 | 1.05 | 1.28 | |
| Etichetta del marchio | ||||
| 58A | 334347 | 1.05 | 1.28 | |
| Coperchio di coda | ||||
| 59 | 325052 | 10.35 | 12.63 | |
| Cavo 3M 2 X 1,0 H05vv-f con spina 16a CEE | ||||
| 60 | 500461Z | 17.88 | 21.81 | |
| Cavo | ||||
| 60 | 500240Z | 13.18 | 16.07 | |
| Cavo 2,5m 2 X 1.0 H05vv-f (Vecchio 500395z) | ||||
| 60 | 500447Z | 6.60 | 8.05 | |
| Terminale Div.tipi | ||||
| 61 | 319320 | 1.35 | 1.65 | |
| Vite ad esagono M5x20 (10 pezzi) | ||||
| 62 | 949757 | 3.00 | 3.66 | |
| Varistore (b) Per Modelli | ||||
| 63 | 370013 | 5.85 | 7.14 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 501 | 938332Z | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 502 | 994322 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 503A | 336865 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 504A | 325515 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 505 | 944458 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 601 | 938317 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 602 | 938318 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 603 | 314062 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 604 | 314063 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 605 | 314064 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 606 | 314065 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 607 | 314066 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 608 | 314067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 609 | 314068 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 610 | 314069 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 611 | 314070 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 612 | 314071 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 613 | 314072 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 614 | 994312 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 615 | 994313 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 616 | 310338 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 617 | 332787 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 618 | 332788 | |||
| Packing liquido | ||||
| 619 | 324688 | 40.84 | 49.82 | |
